Kit-инвертор с чистым синусом

Товар  можно купить тут

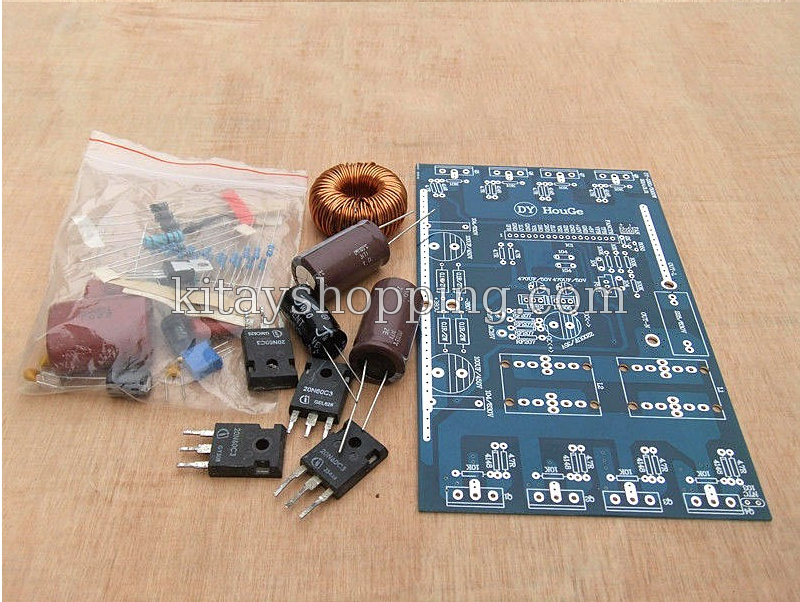

Пришел интересный набор для самостоятельной сборки из Китая. Для чего он? После сборки мы получим устройство, которое позволяет преобразовать выход инвертора  с модифицированной  синусоидой в чистую синусоиду.

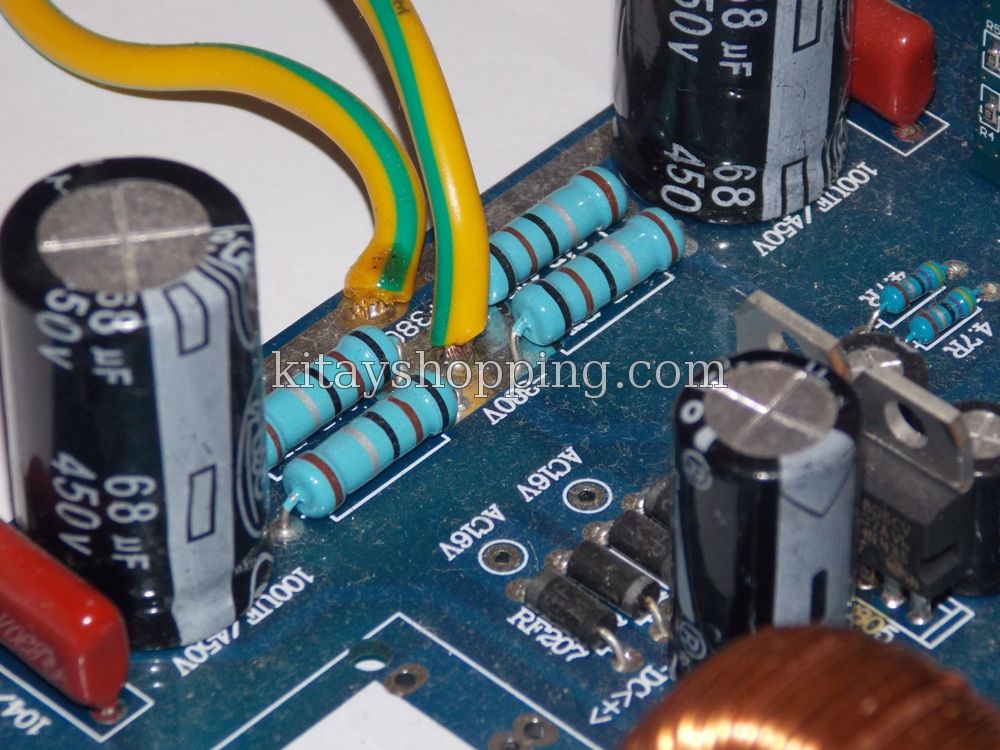

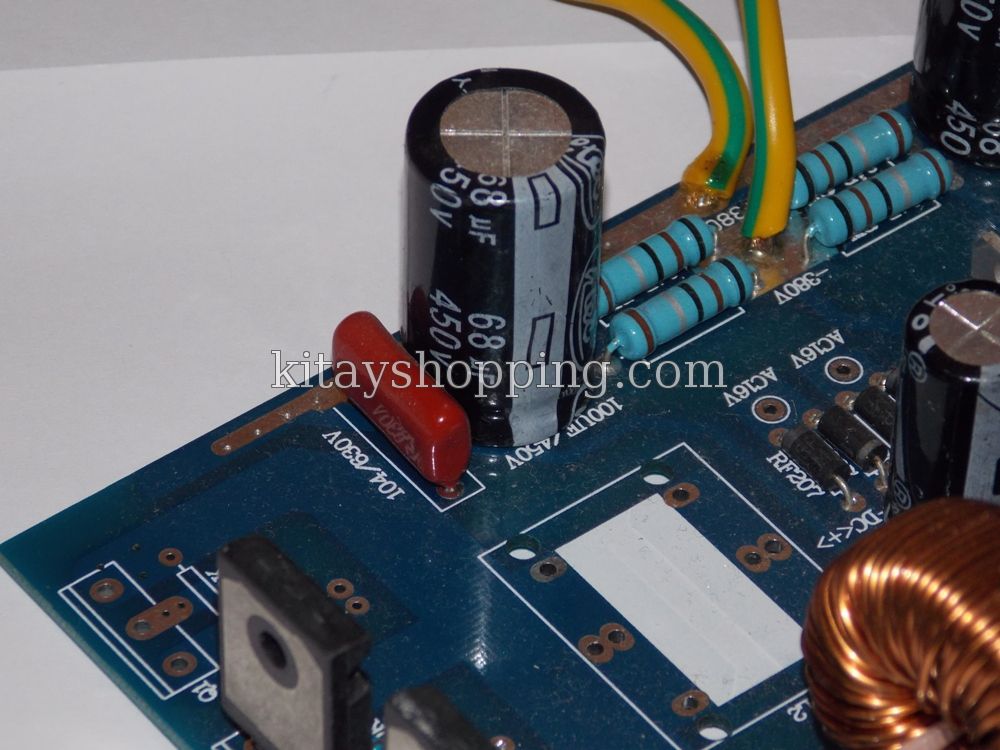

На вход этого устройства подается постоянное напряжение 380В или переменное напряжение 16В, а на выходе получаем переменное напряжение идентичное напряжению в сети, т.е. чистое синусоидальное напряжение 220В (или 110/120В)  частотой 50/60Гц (регулируется потенциометром). Одно из применений – в  области альтернативной энергетики, когда энергия от солнечных панелей, накопленная в аккумуляторах повышается инвертором до 380В и требуется использовать ее для питания обычной бытовой техники.

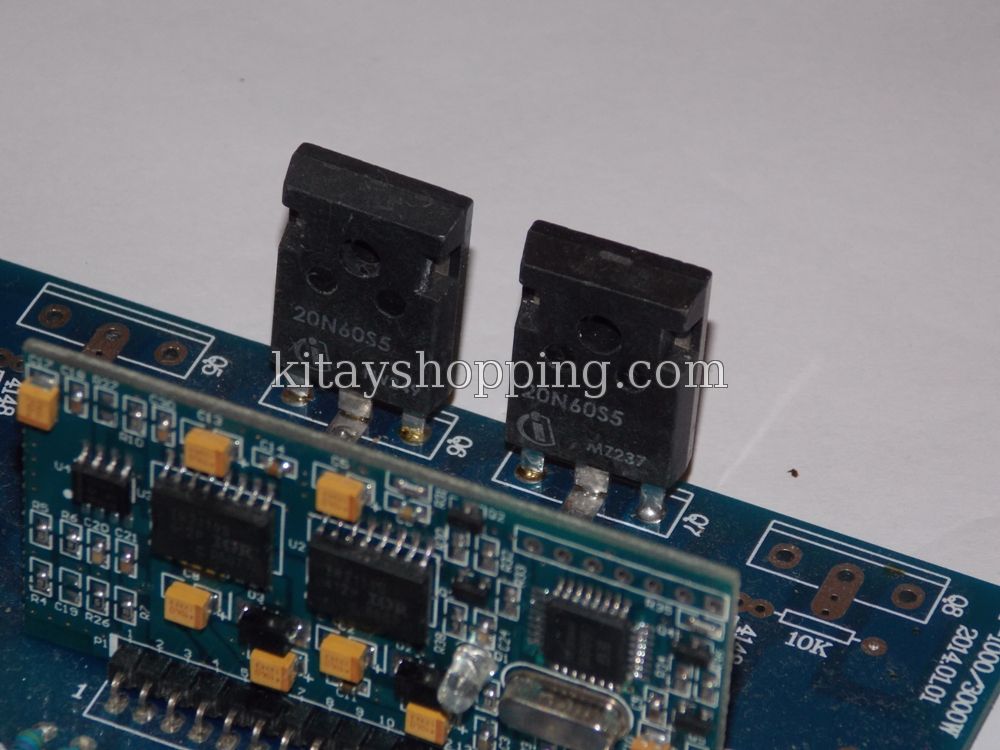

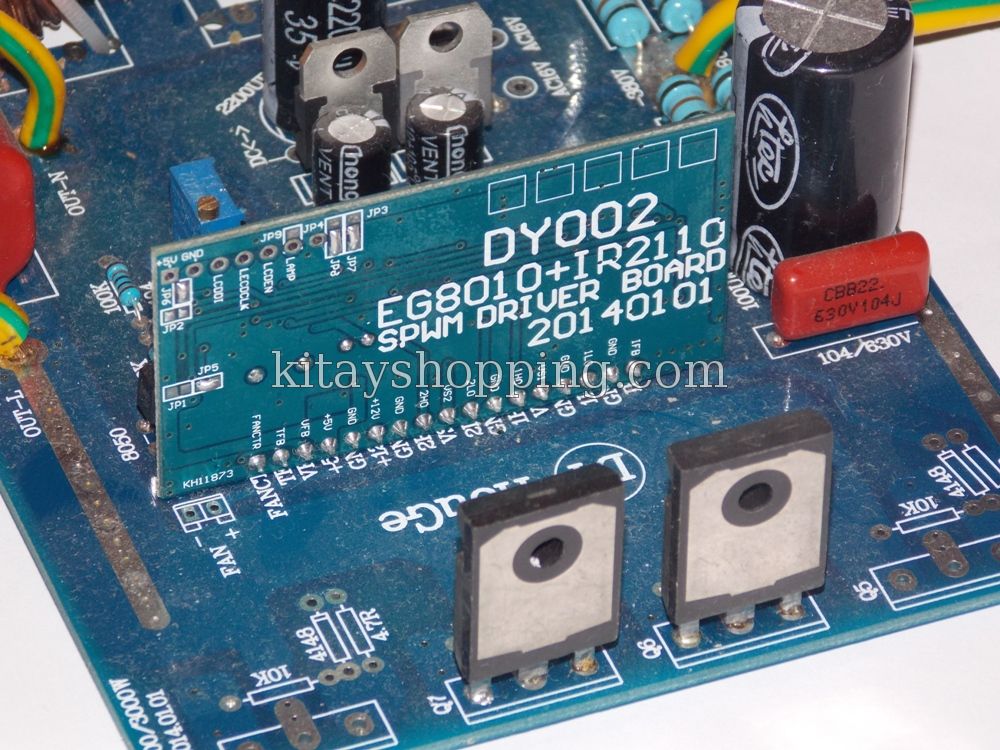

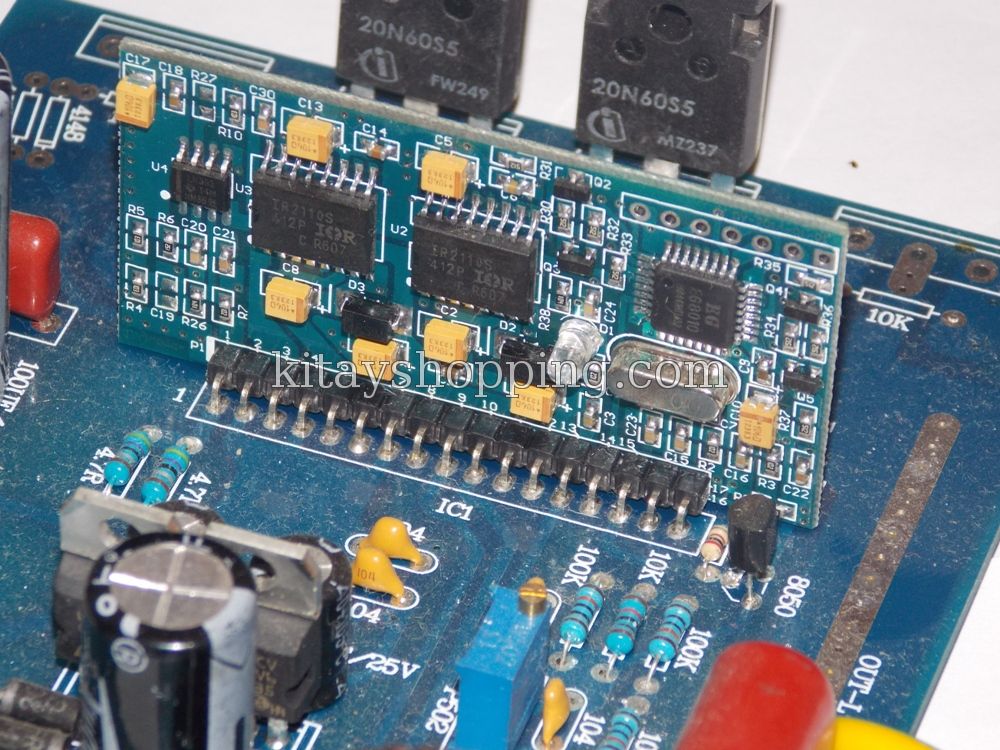

 «Мозгом» набора является готовая плата на специализированной микросхеме EG8010 и драйверах IR2110. Именно она  выдает на выходе чистый синусоидальный сигнал. Среди остальных компонентов набора N-канальные MOSFET ключи 20N60 (20А, 600В). Судя по отзывам одному из покупателей вместо них пришли более мощные 47N60. Правда бывают и косяки в виде не рабочих ключей, но продавец  оперативно исправляет свою ошибку.

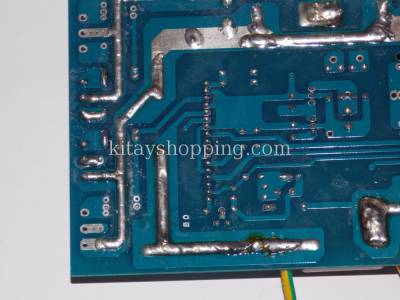

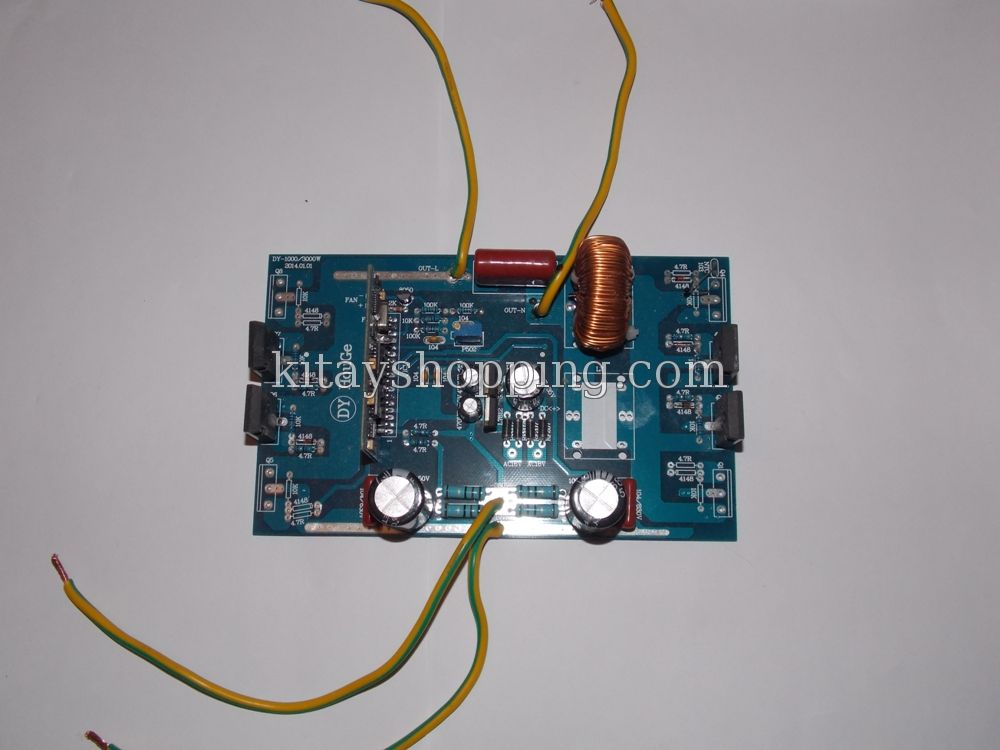

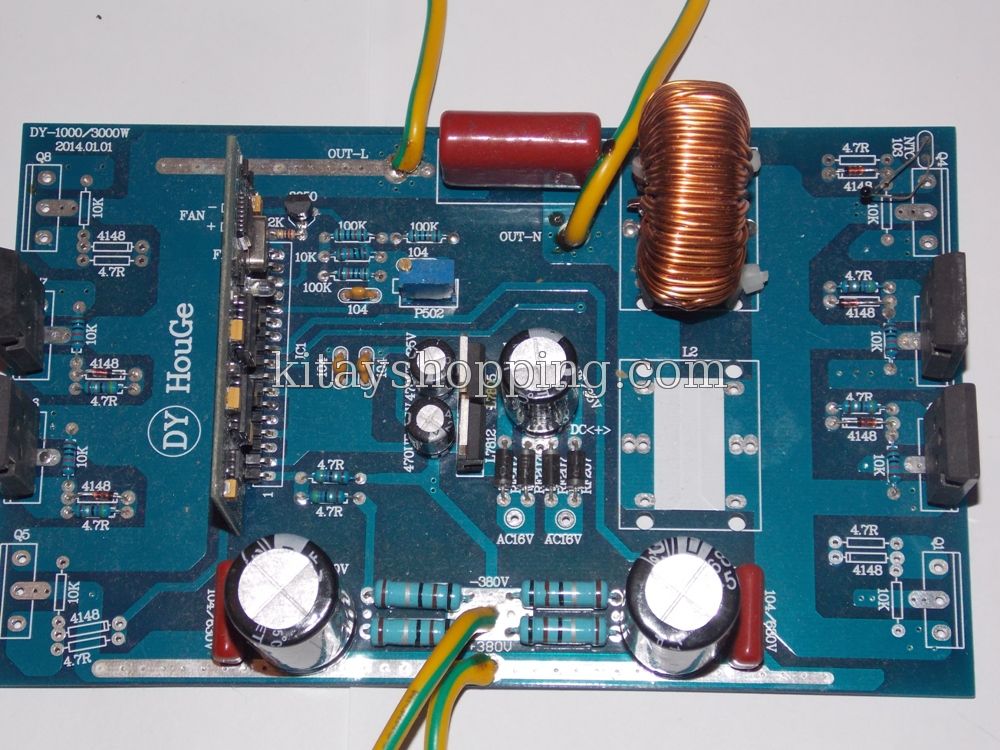

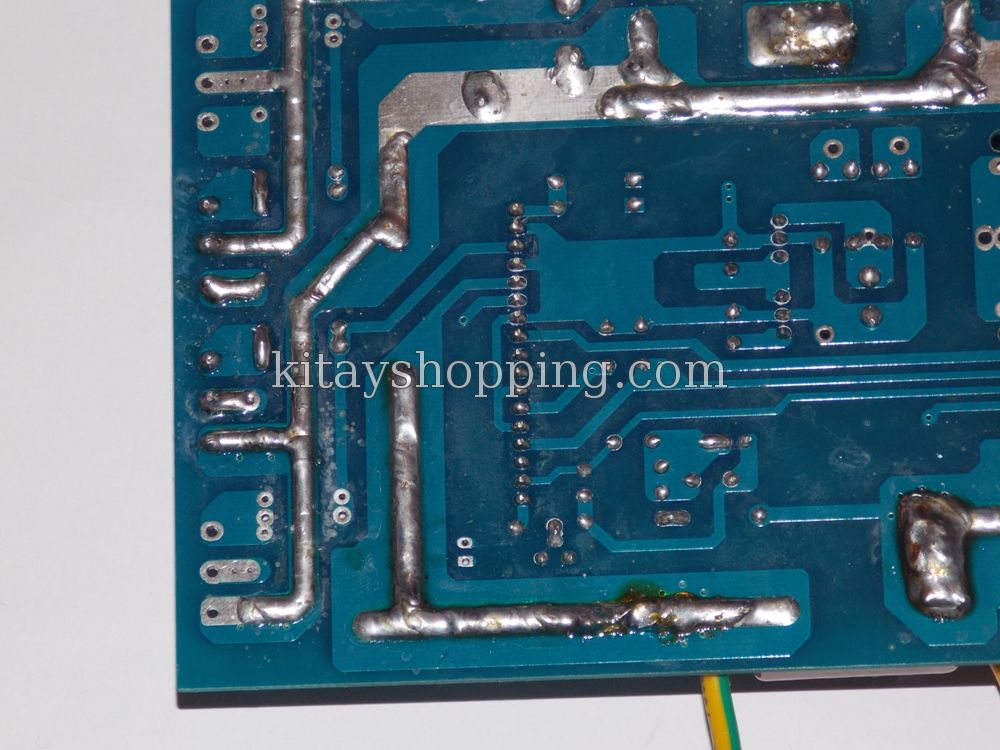

Печатная плата качественная, с написанными на ней номиналами всех деталей, что конечно очень удобно. Предусмотрена защита от повышения температуры - в комплекте термистор, который должен крепиться к радиаторам MOSFET транзисторов (сами радиаторы в набор не входят). Кроме этого, по утверждению продавца, плата имеет защиту от перегрузки и короткого замыкания. Судя  по всему эти функции реализованы на плате контроллера EG8010 – согласно даташиту этой микросхемы ,там как раз есть такие возможности.

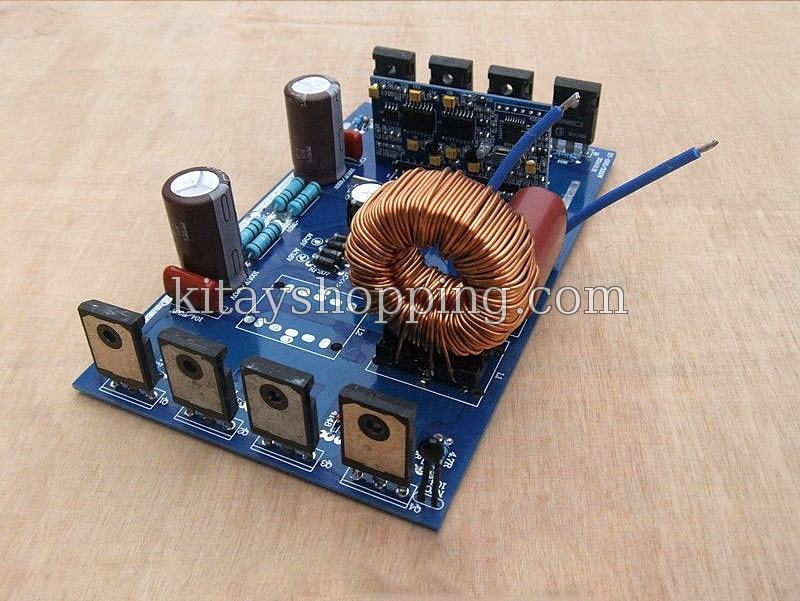

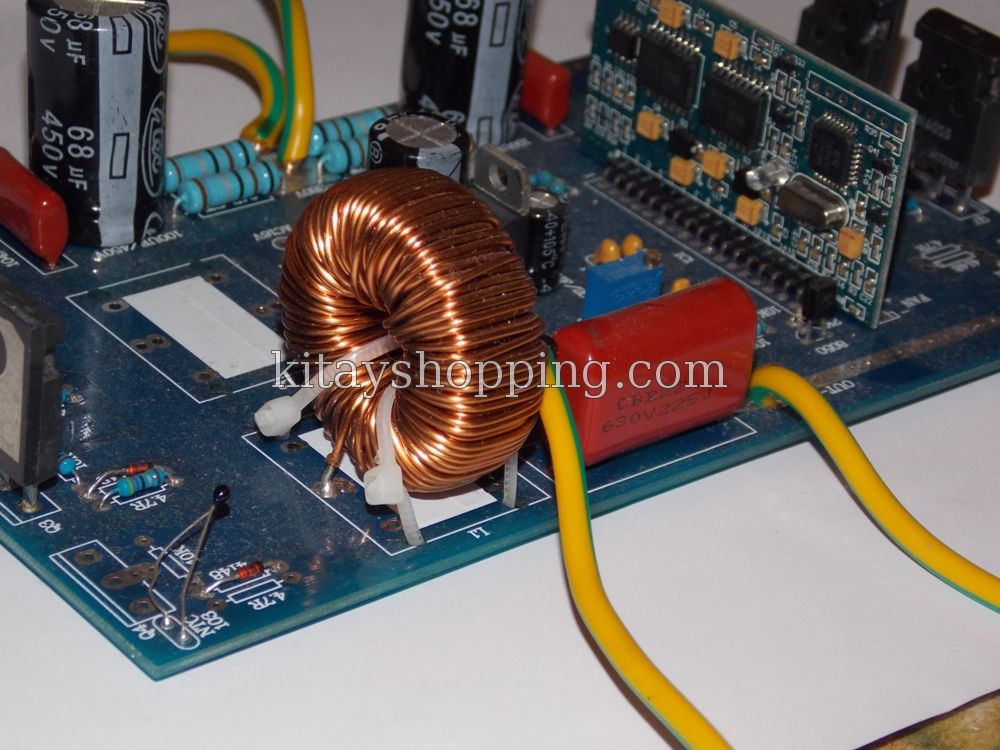

Среди недостатков можно отметить то, что дроссель на ферритовом кольце намотан алюминиевым проводом. Правда сама печатная плата универсальная - та же самая  плата  входит в комплект и 1000Вт-ного и 3000Вт-но го набора, поэтому ее вполне можно умощнить добавив или изменив некоторые  детали.

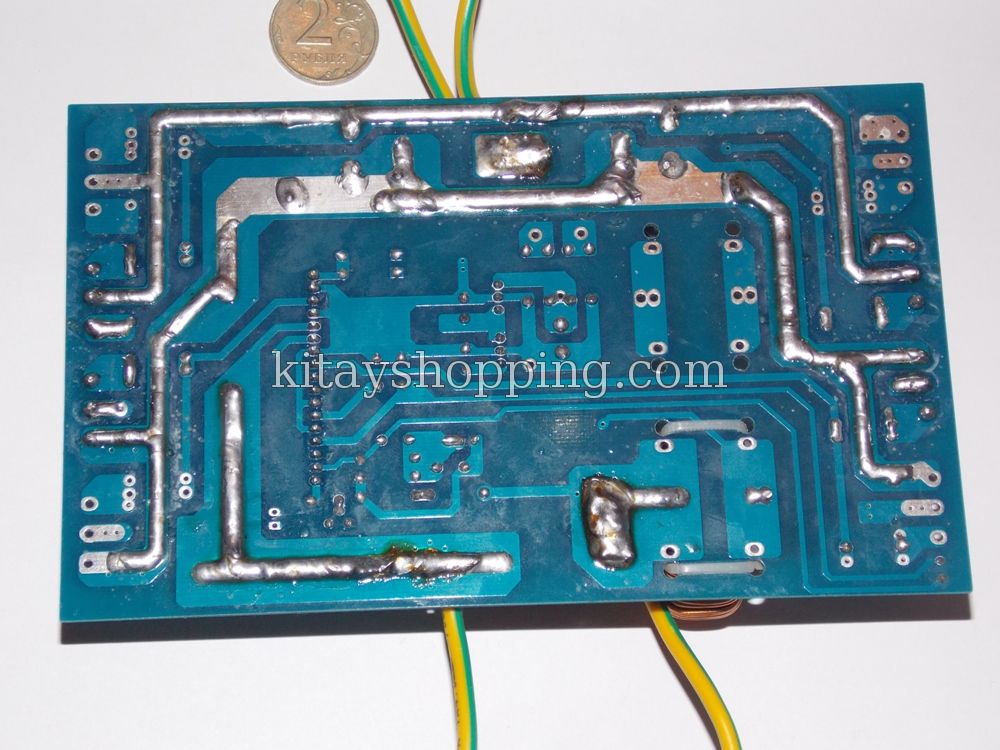

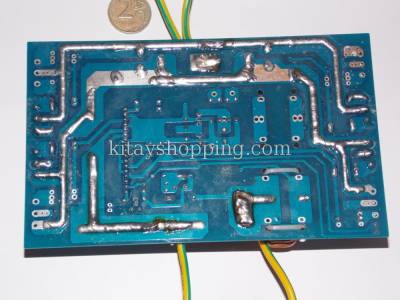

Размеры платы 165мм х 100мм х 50мм.

Стоимость набора около 30$.

Товар  можно купить тут

Категория: ЭЛЕКТРОНИКА | Добавил: Admin (2015-10-30)
Просмотров: 21016 | Комментарии: 3
Всего комментариев: 3
avatar
0
1 kutchin • 10:48 AM, 2016-08-10
а как получить "постоянное напряжение 380В или переменное напряжение 16В"? Если мы будем использовать для этого DIY автомобильные инверторы, то на выходе имеем 380 и 18 переменки..
avatar
0
2 Makc014 • 12:26 PM, 2016-08-18
Уточните пожалуйста верно утверждение "подается постоянное напряжение 380В или переменное напряжение 16В" или в данном случае здесь "И"  380В для формирования синуса и 16В для питания микросхемы
avatar
0
3 kutchin • 2:46 PM, 2016-08-20
Ну аффтор во втором абзаце пишет именно так, как я и написал...
