Хлопковый выключатель

Товар  можно купить тут

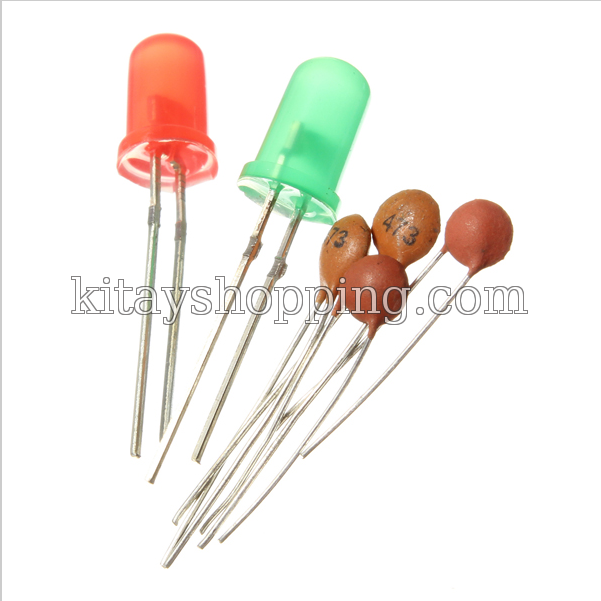

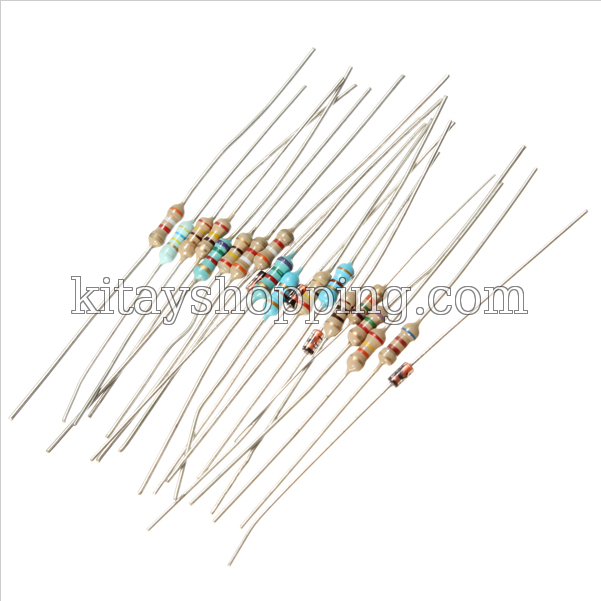

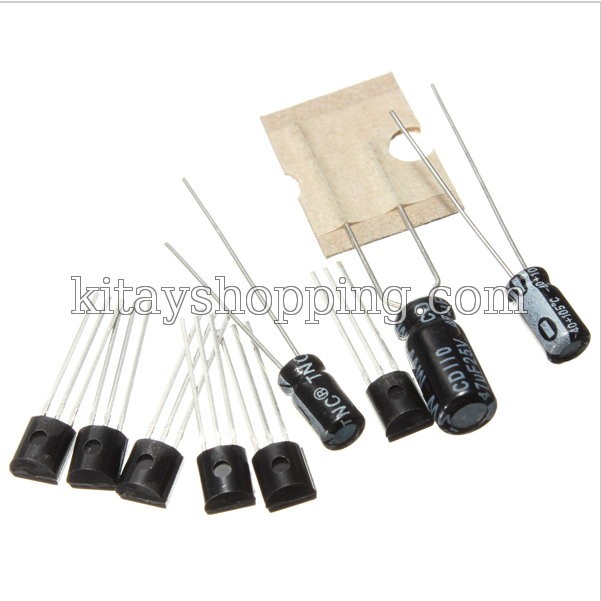

Это набор для начинающих радиолюбителей.

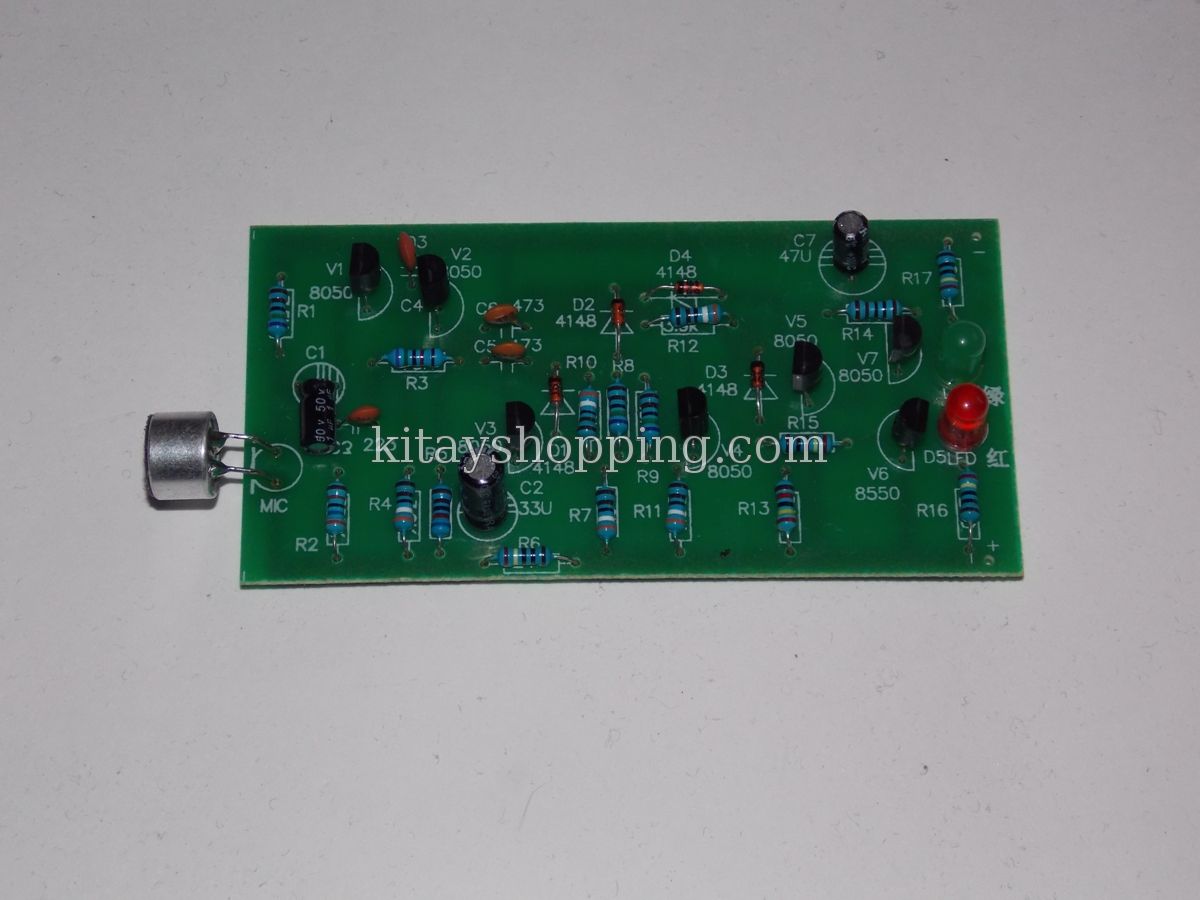

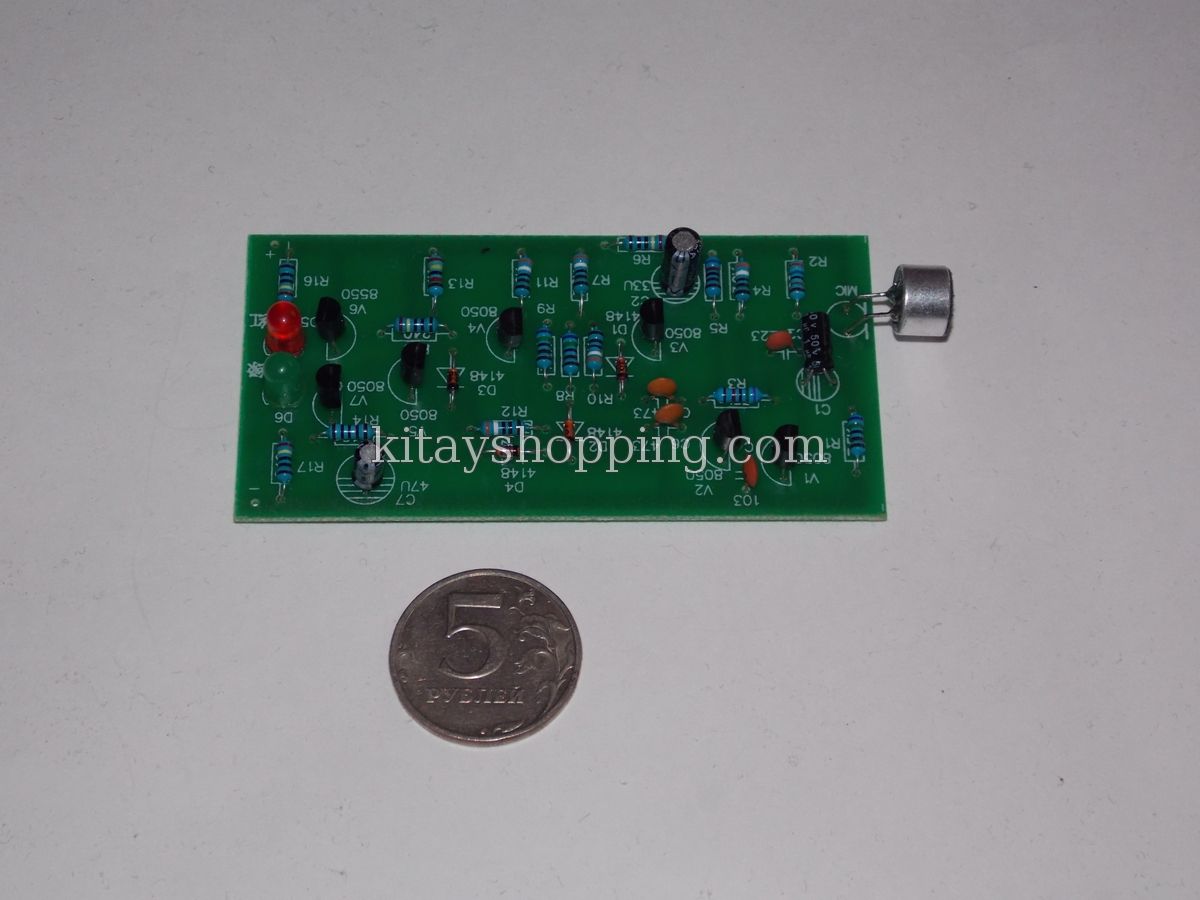

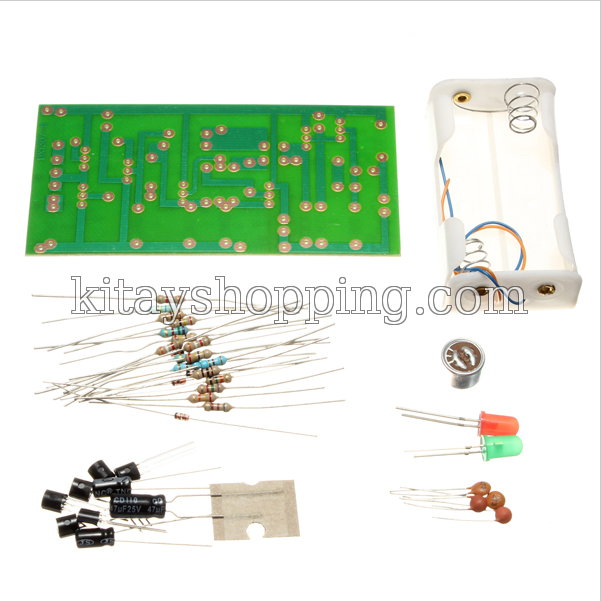

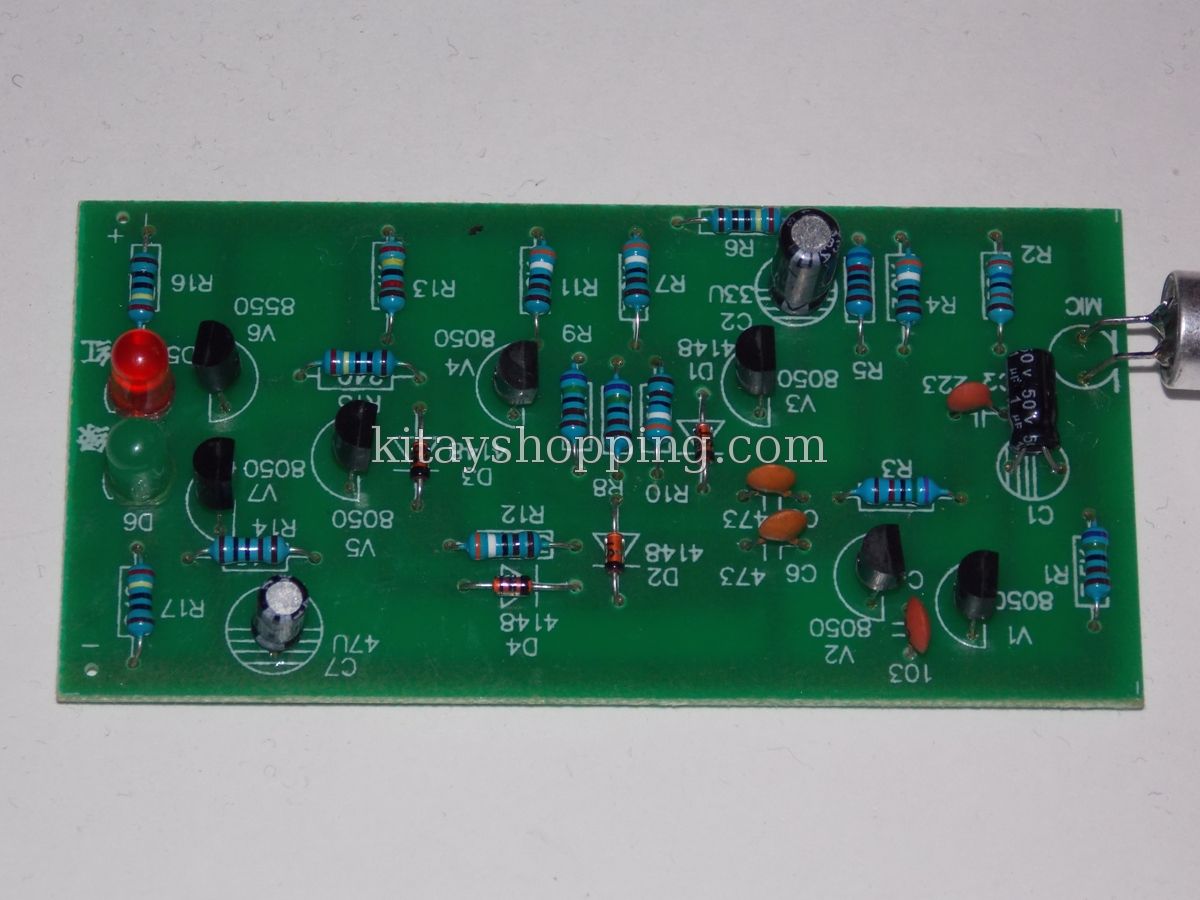

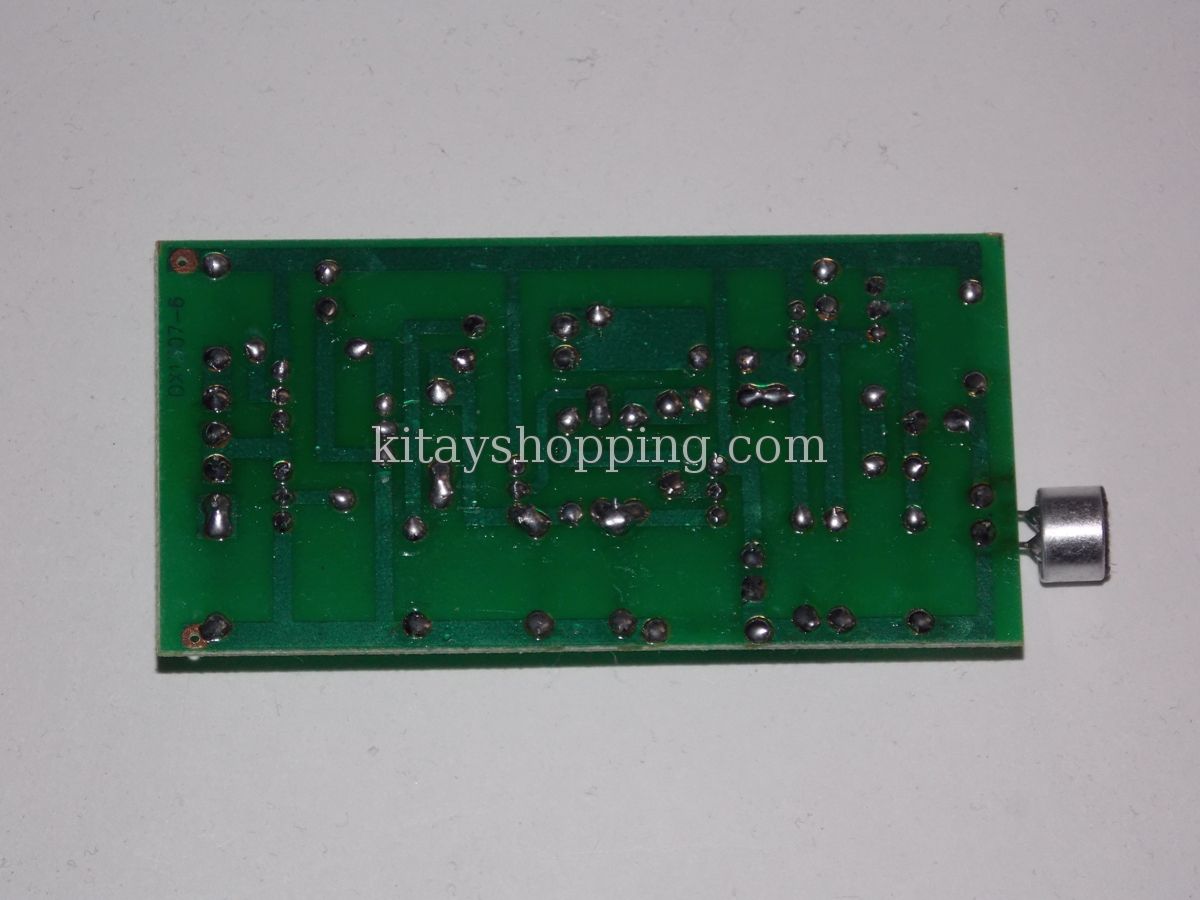

В комплект входит не только печатная плата и все необходимые детали, но и пластмассовый отсек для батареек. Для питания схемы потребуются две батарейки по1.5В. Расположение деталей указано на плате и на сайте есть фото электронной схемы, если вдруг с комплектом не окажется. Размеры платы 8.5см x 4.5см

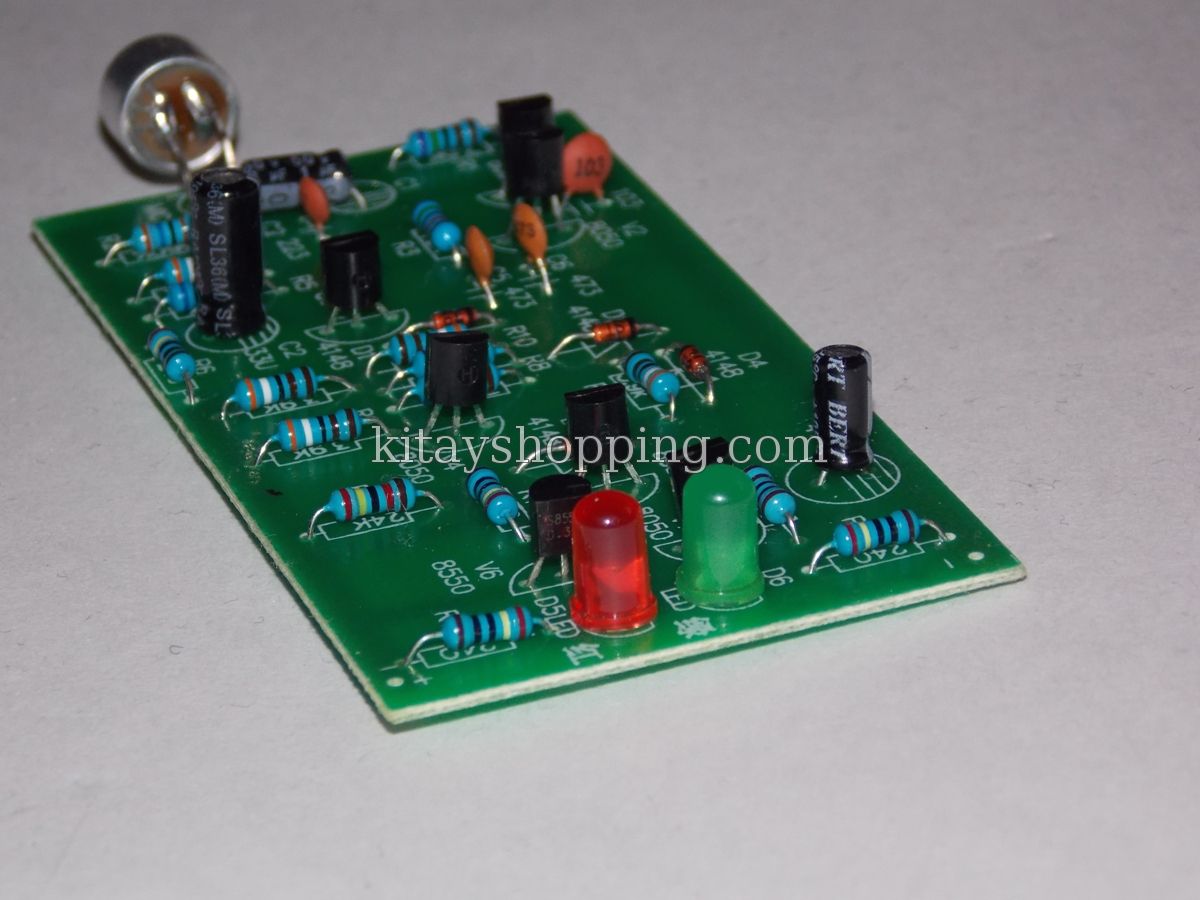

Собранное устройство позволит поочередно включать голосом или хлопком в ладони красный или зеленый светодиод.

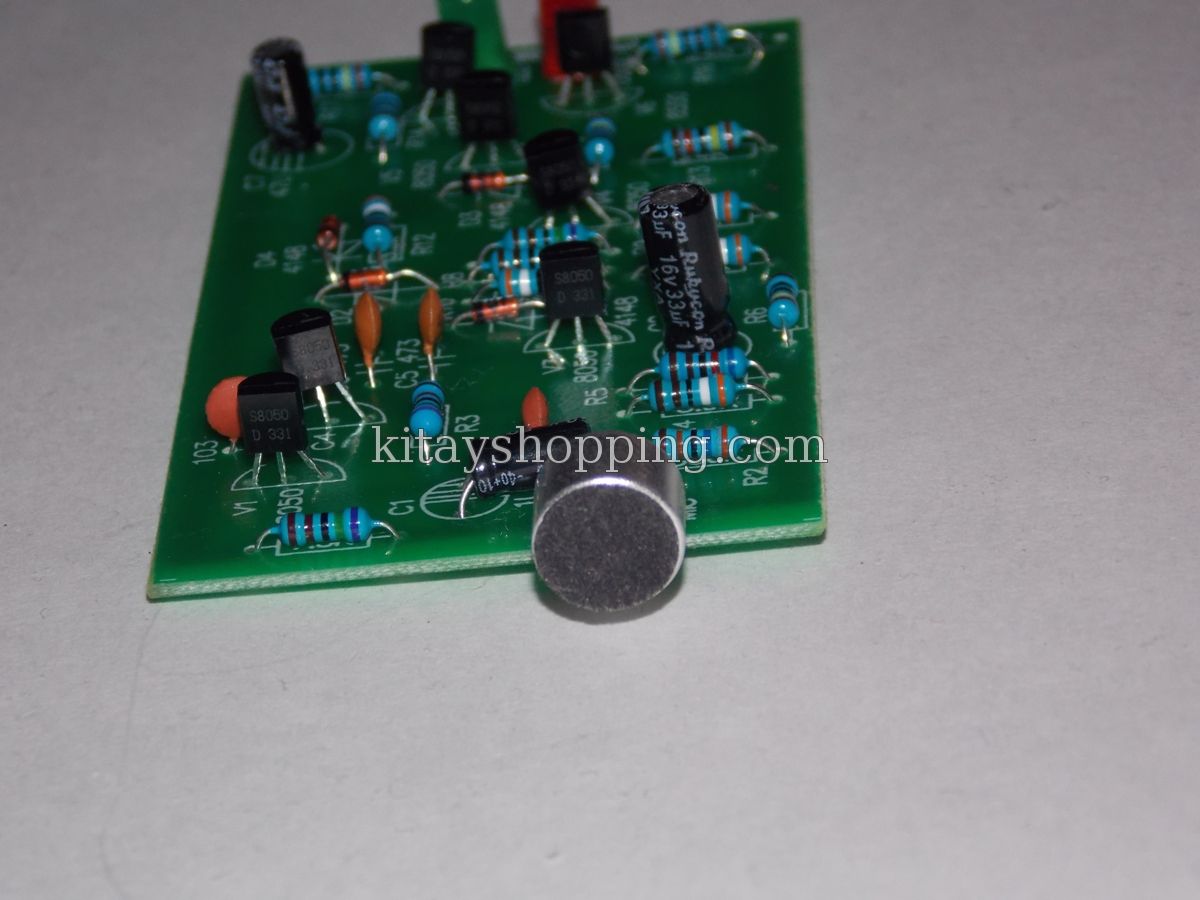

Звук улавливается электретным микрофоном, необходимо правильно соединить его выводы. Минусовой вывод микрофона соединен с его корпусом и по схеме идет на разделительный конденсатор С1. Затем сигнал с микрофона через С1 поступает на усилительный каскад на транзисторах V1 и V2. Из этого сигнала  формируется импульс, который переключает бистабильный мультивибратор (триггер) на транзисторах V3 и V4. При каждом импульсе триггер переходит из одного в другое стабильное состояние. Соответственно открывается транзистор V6 или V5-V7 и ток протекает через светодиод D6 или D5.





Правильно собранное устройство не требует наладки и заработает сразу.

Это хороший и доступный по стоимости комплект для приобретения начального опыта в радиотехнике. В дальнейшем можно поэкспериментировать со схемой и переключать не только светодиоды.
