Инвертор 2000 ватт

Товар  можно купить тут

Привет всем, сегодня будет очередной обзор преобразователя с 12 на 220 вольт с мощностью в 2000 ватт.

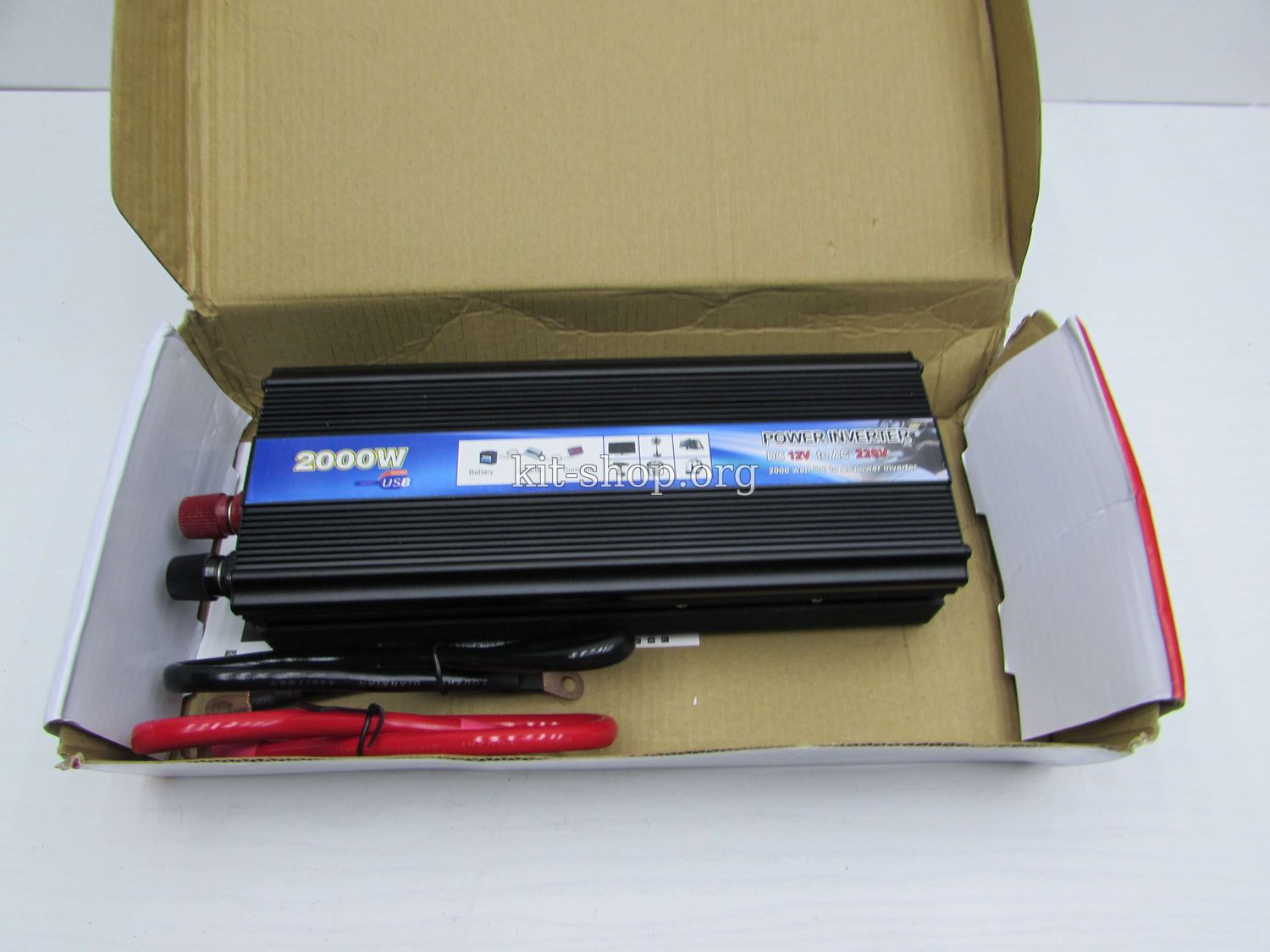

Итак, инвертор пришел в не родной упаковке, хотя возможно упаковка универсального типа.

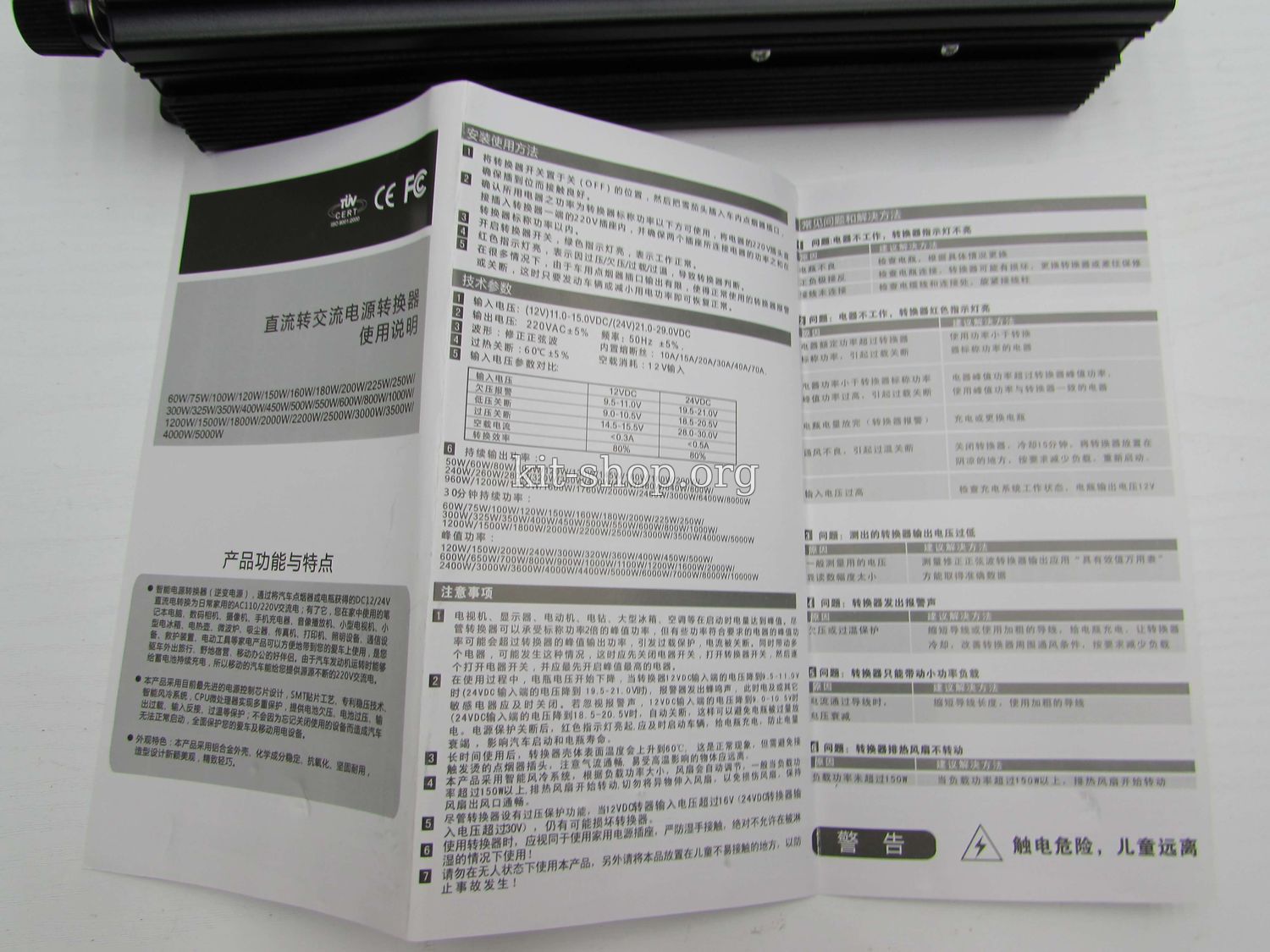

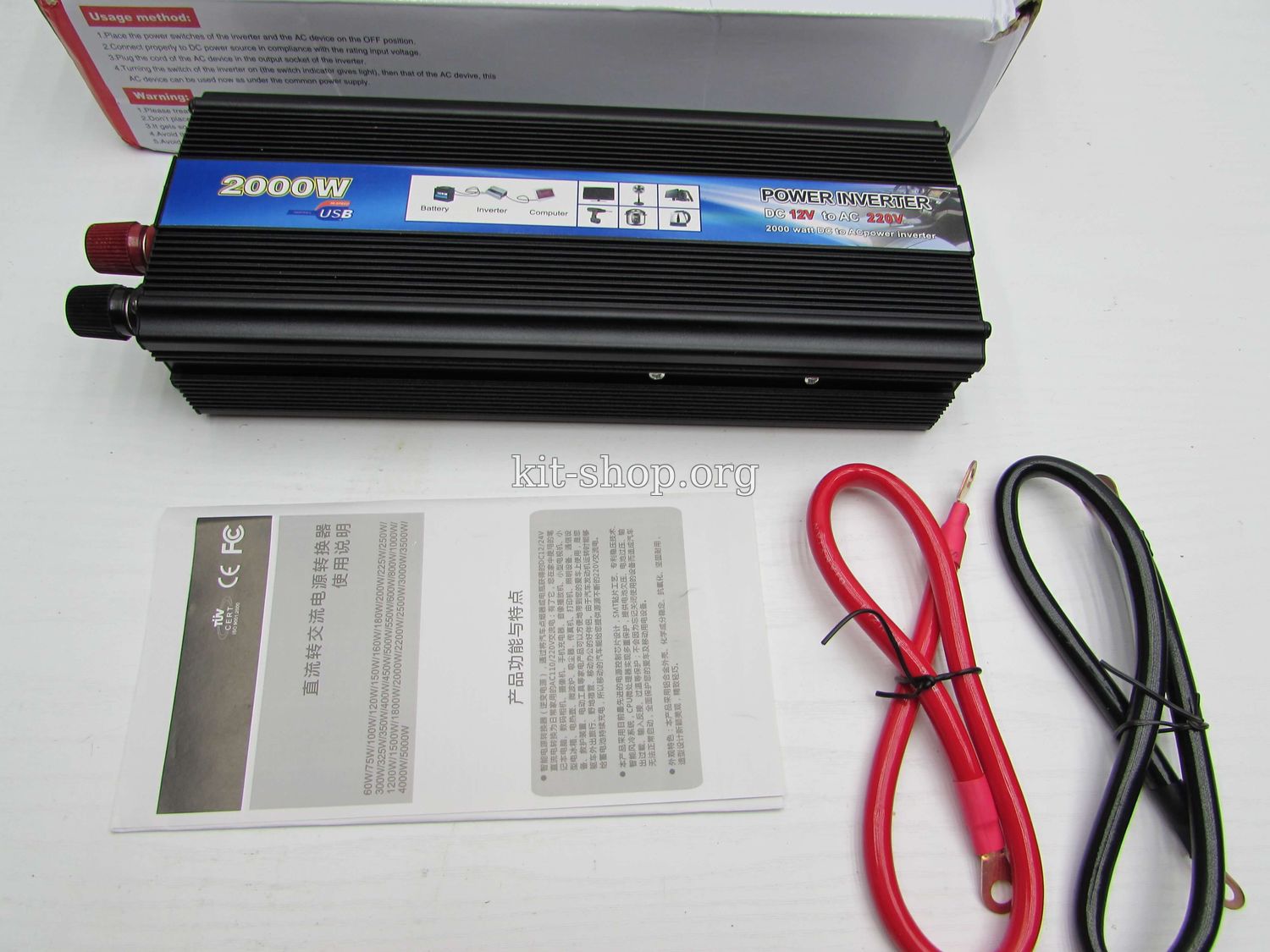

В комплекте силовые провода, инструкция и сам преобразователь.

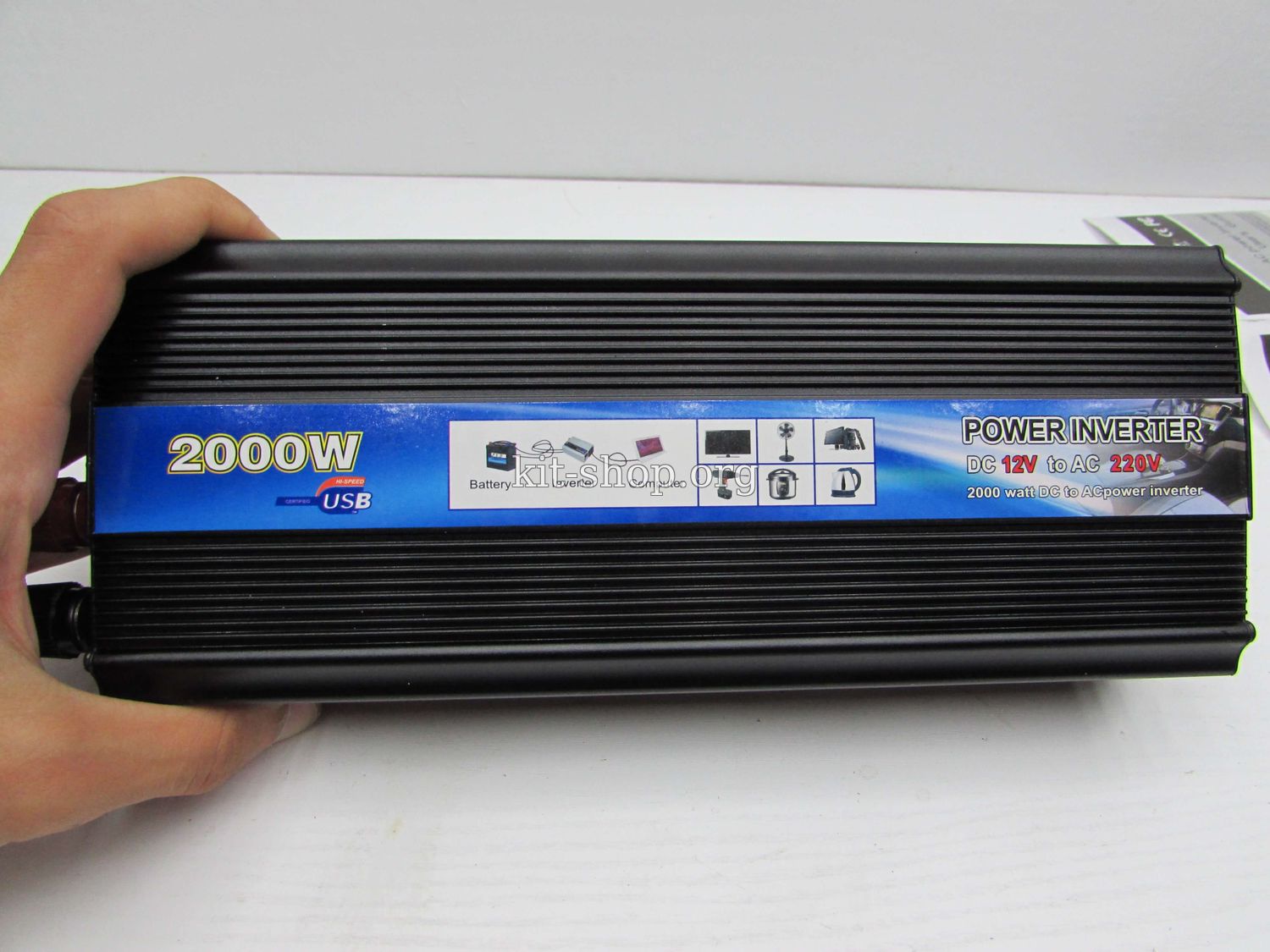

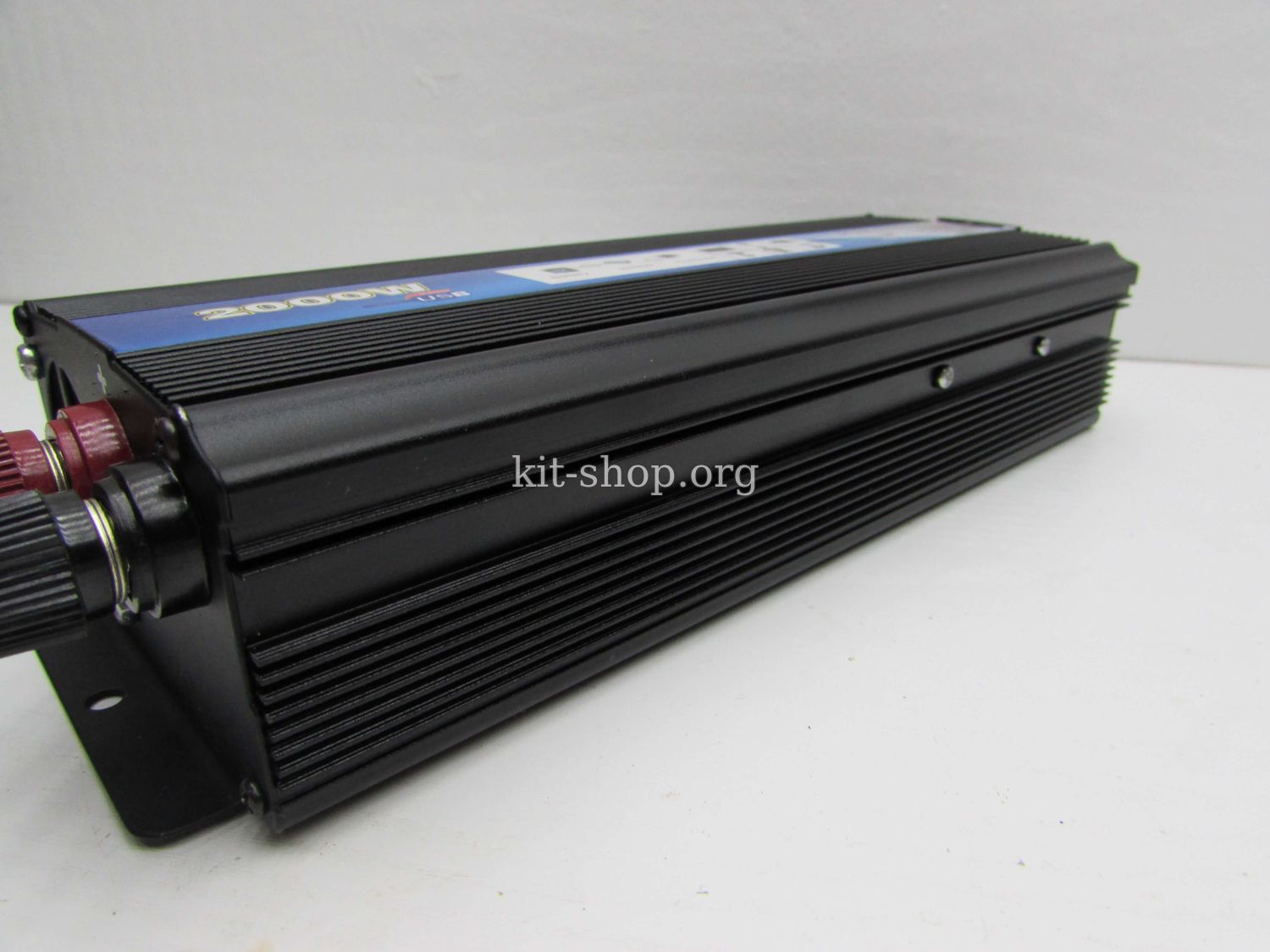

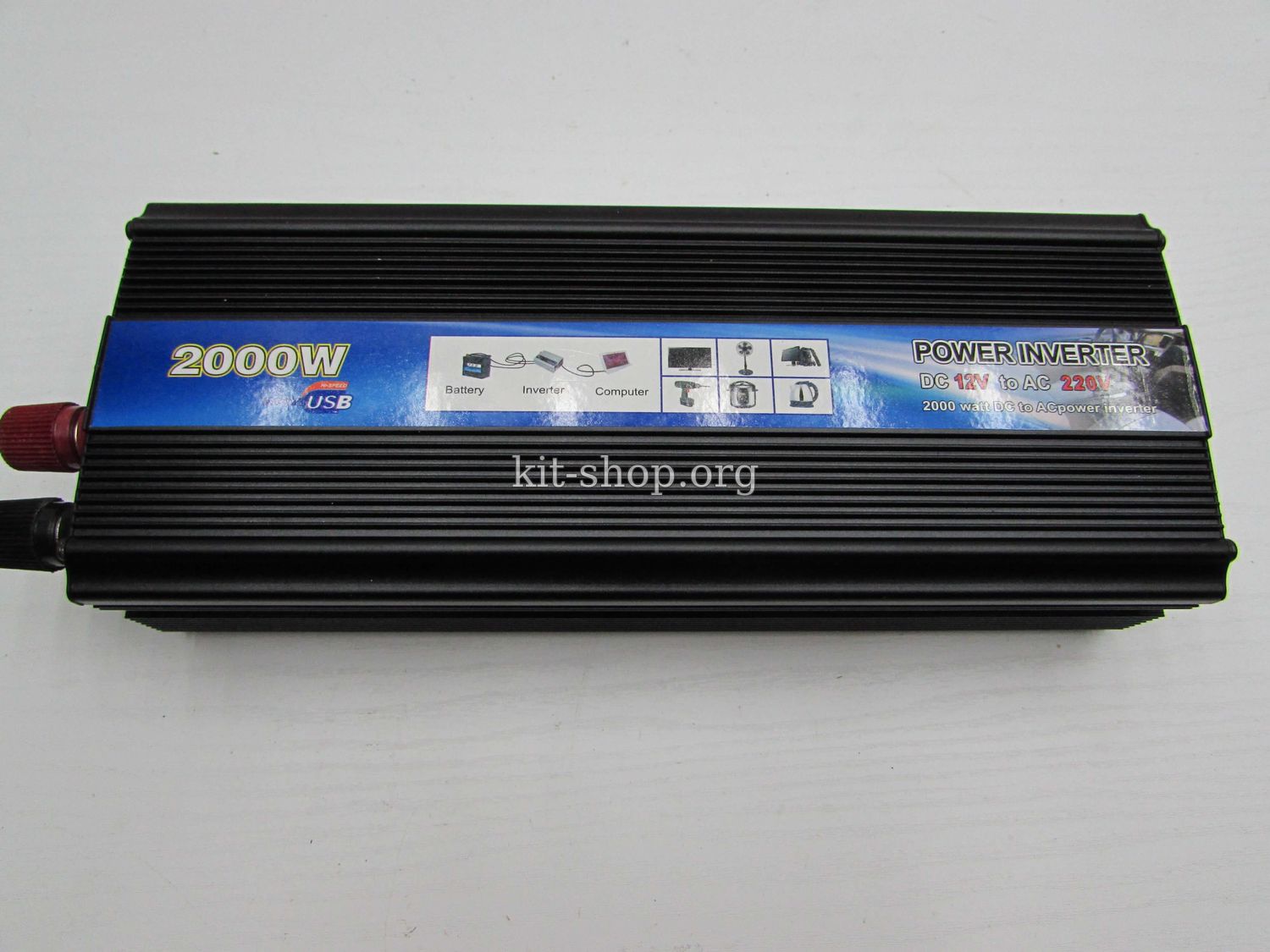

Оформление и корпус в целом понравились, компактный, элегантный, монолитный, черная окраска предает вид серьезного аппарата. К стати корпус целиком сделан из алюминия.

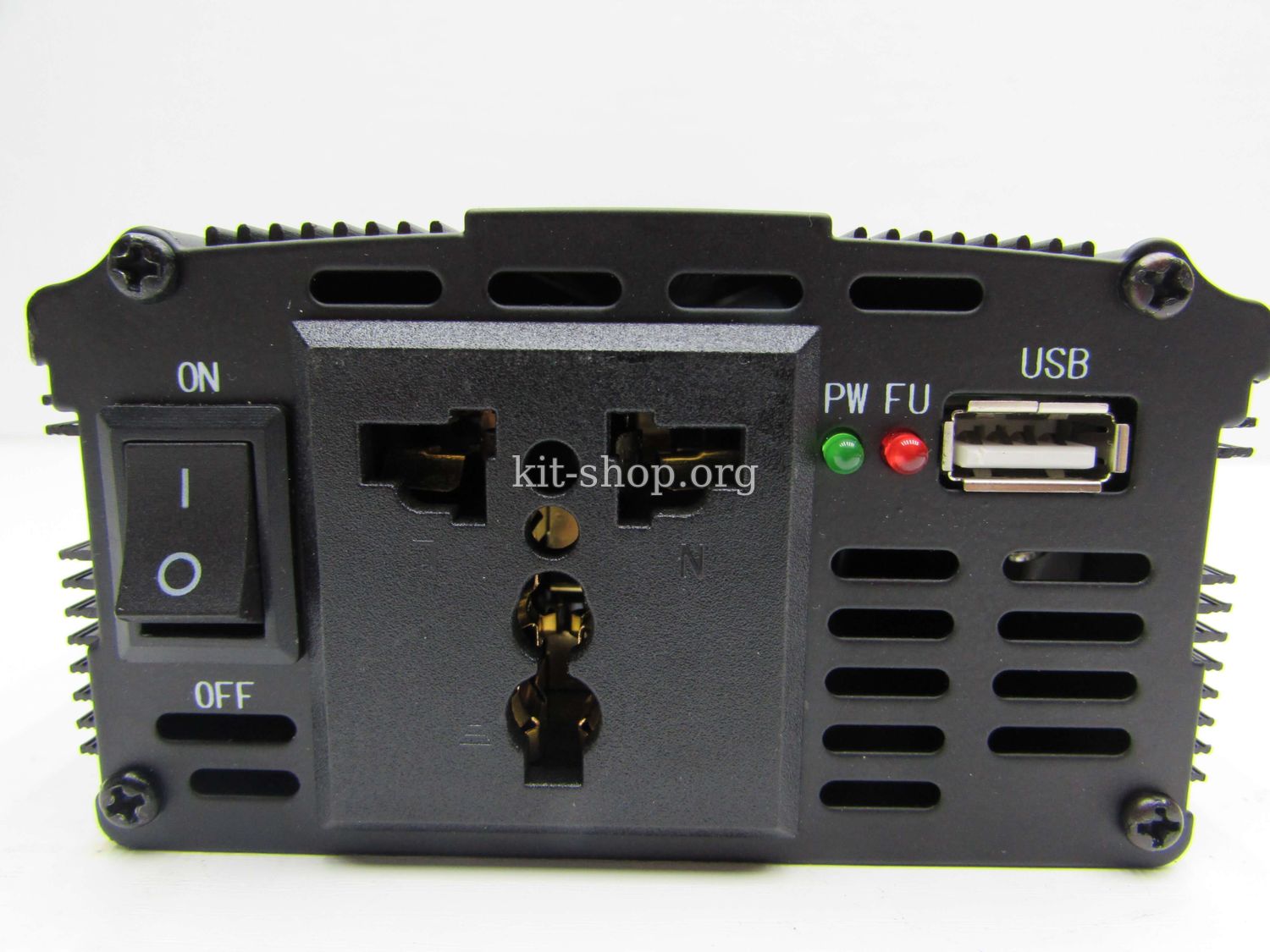

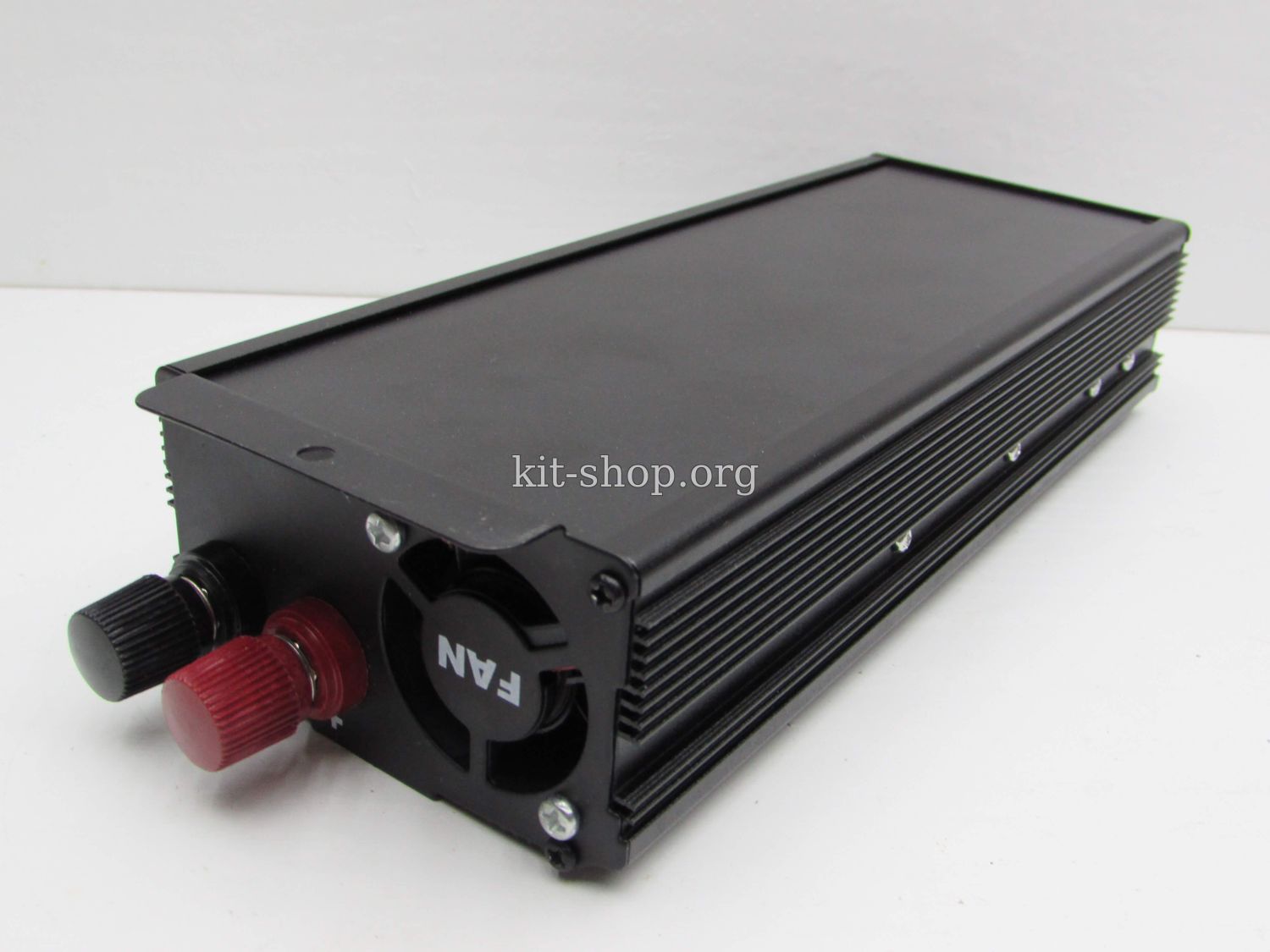

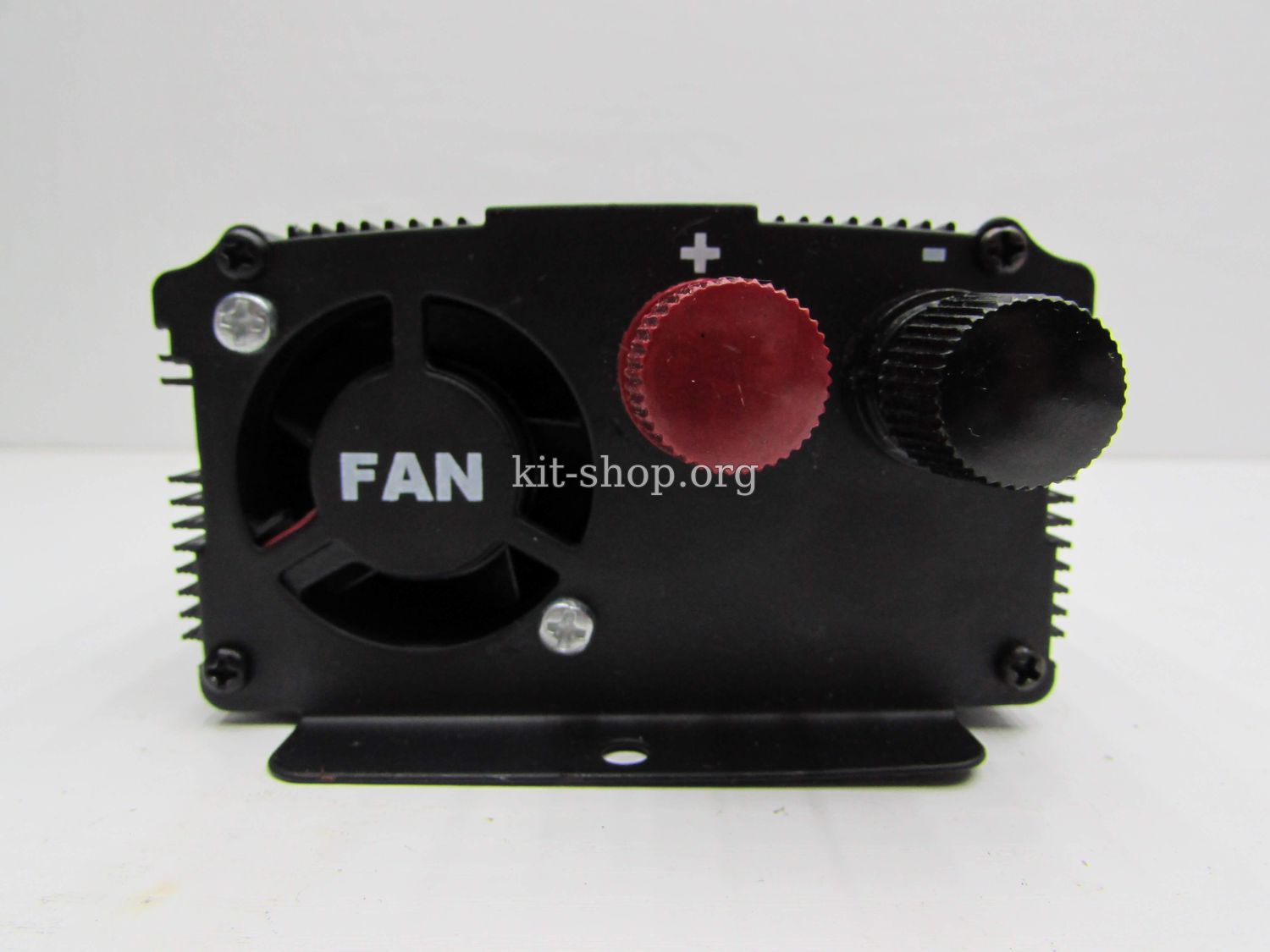

Боковые стенки сделаны из миллиметровой жести. На одной из них расположены клеммы для подключения источника питания 12 Вольт и кулер, на второй стенке выход 220 Вольт в виде штепселя, usb выход на 5 Вольт, выключатель и два светодиода.

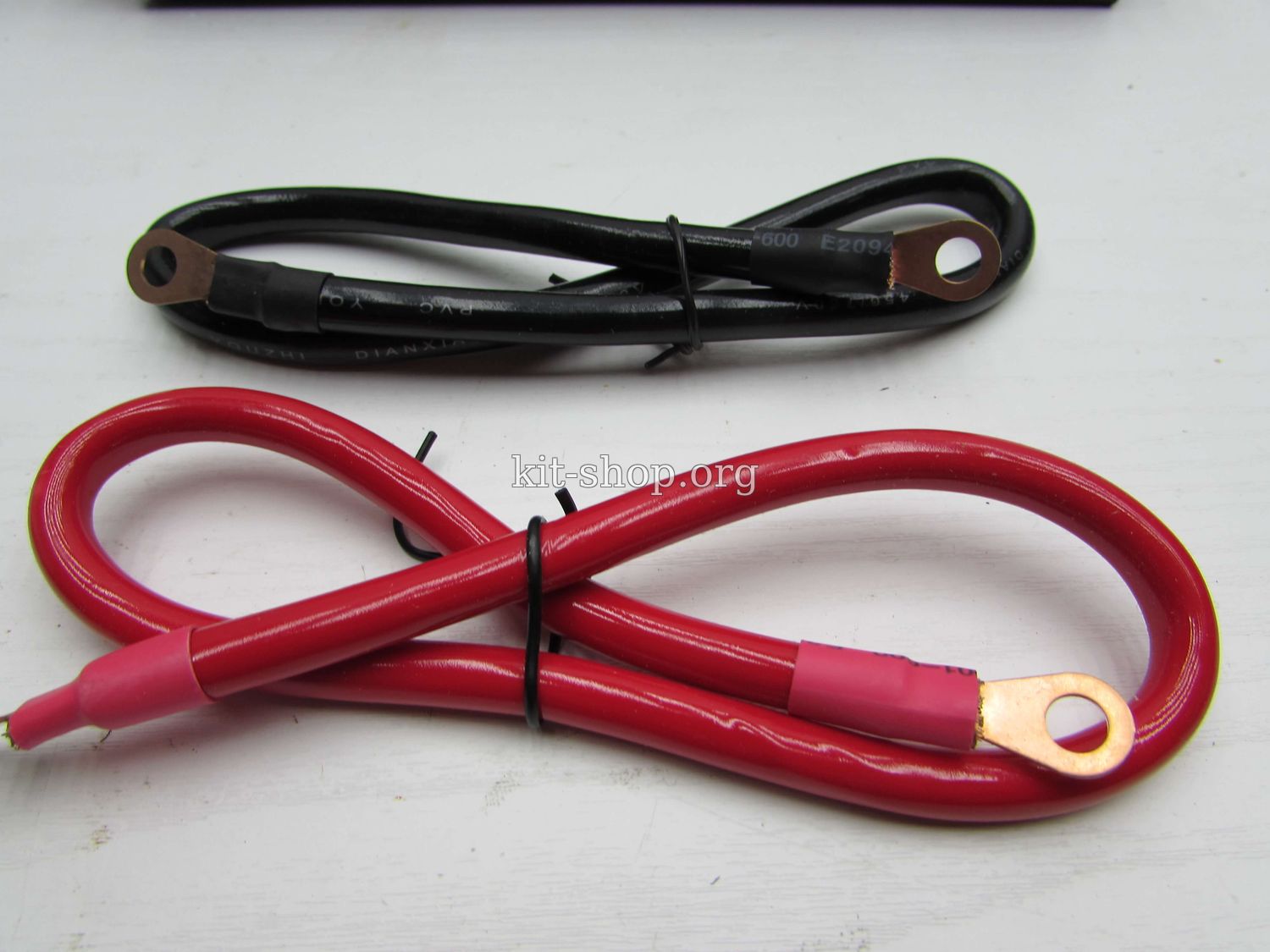

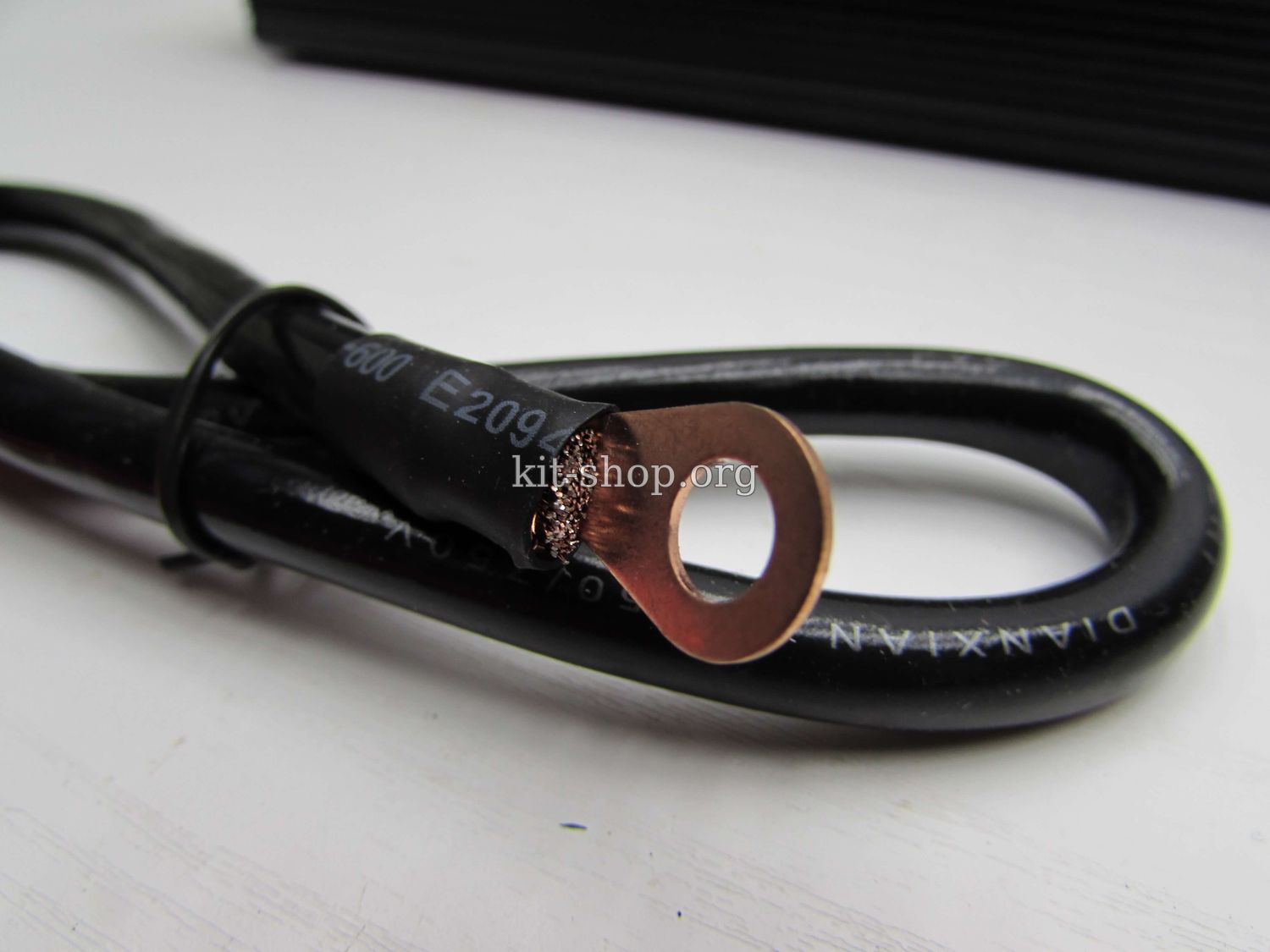

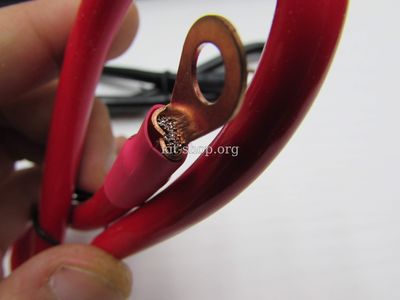

Силовые провода хотя и довольно таки толстые, но мягкие, это хорошо конечно, но мягкие они за счет того, что помимо медных жил имеется инородный металл, китайцы на меди экономят и это давно не секрет.

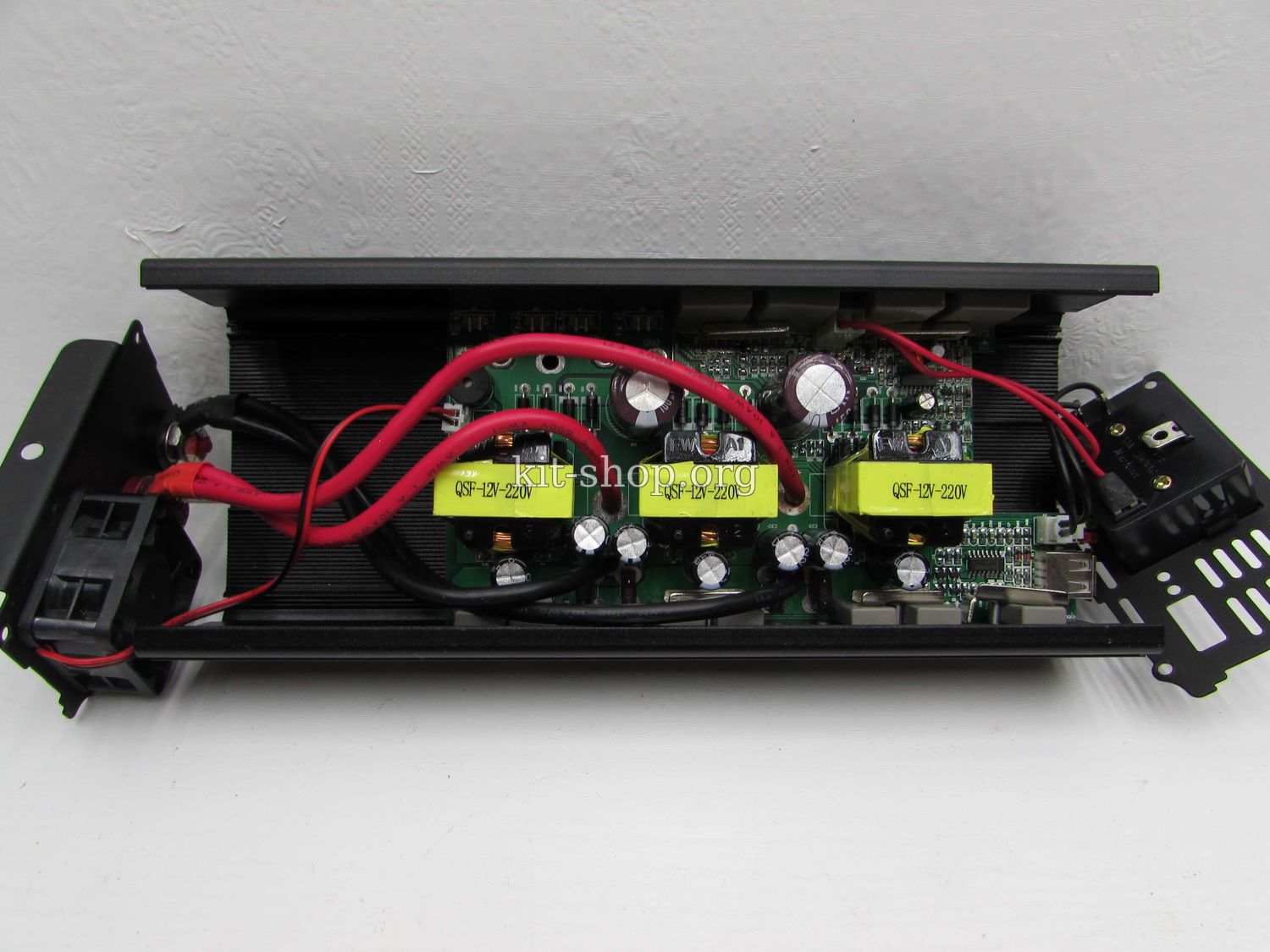

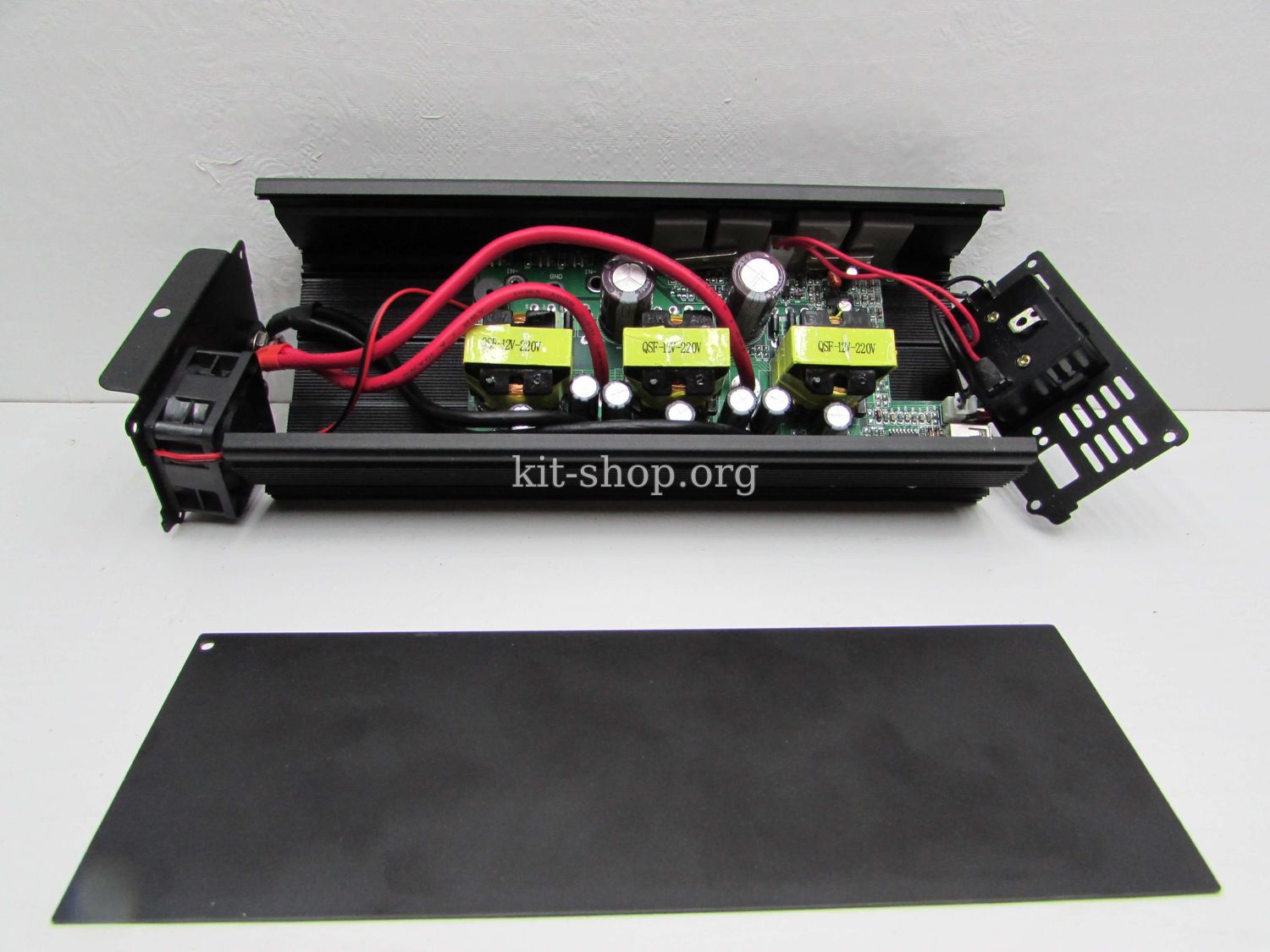

Теперь как всегда вскроем и изучим начинку.

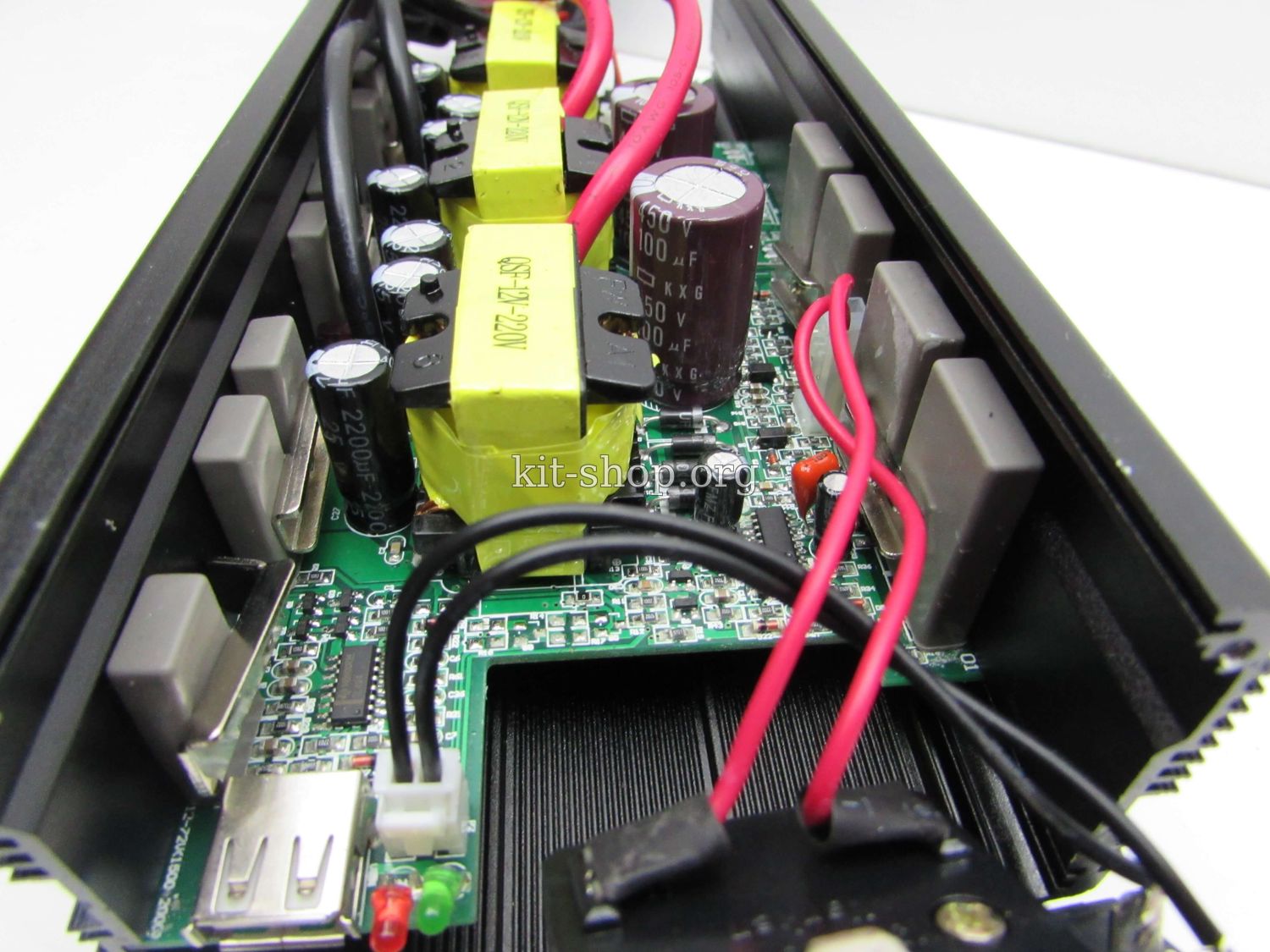

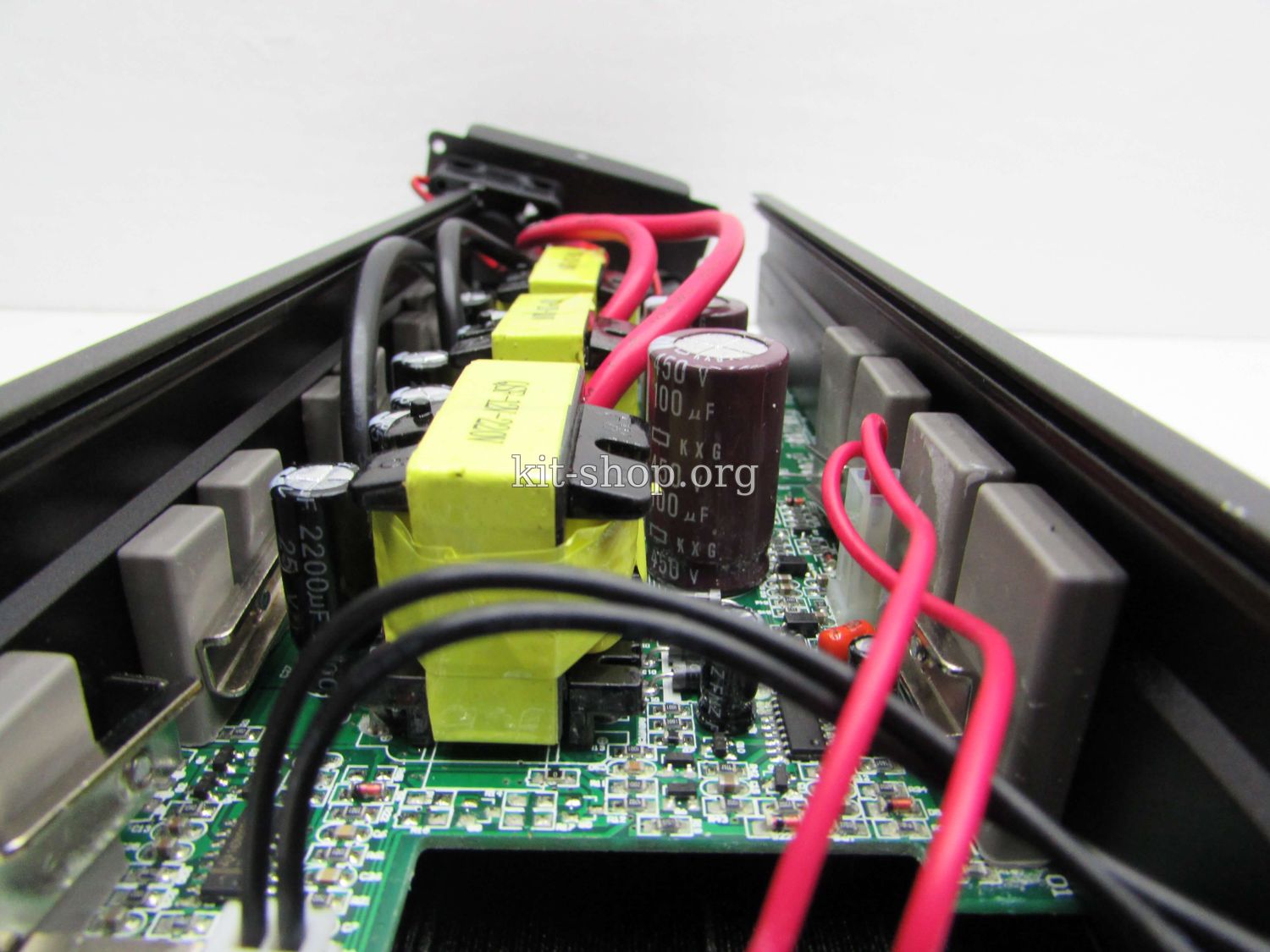

Печатная плата занимает не все свободное пространство, из этого можно сделать вывод, что корпус универсальный, сюда без проблем влез бы еще один трансформатор.

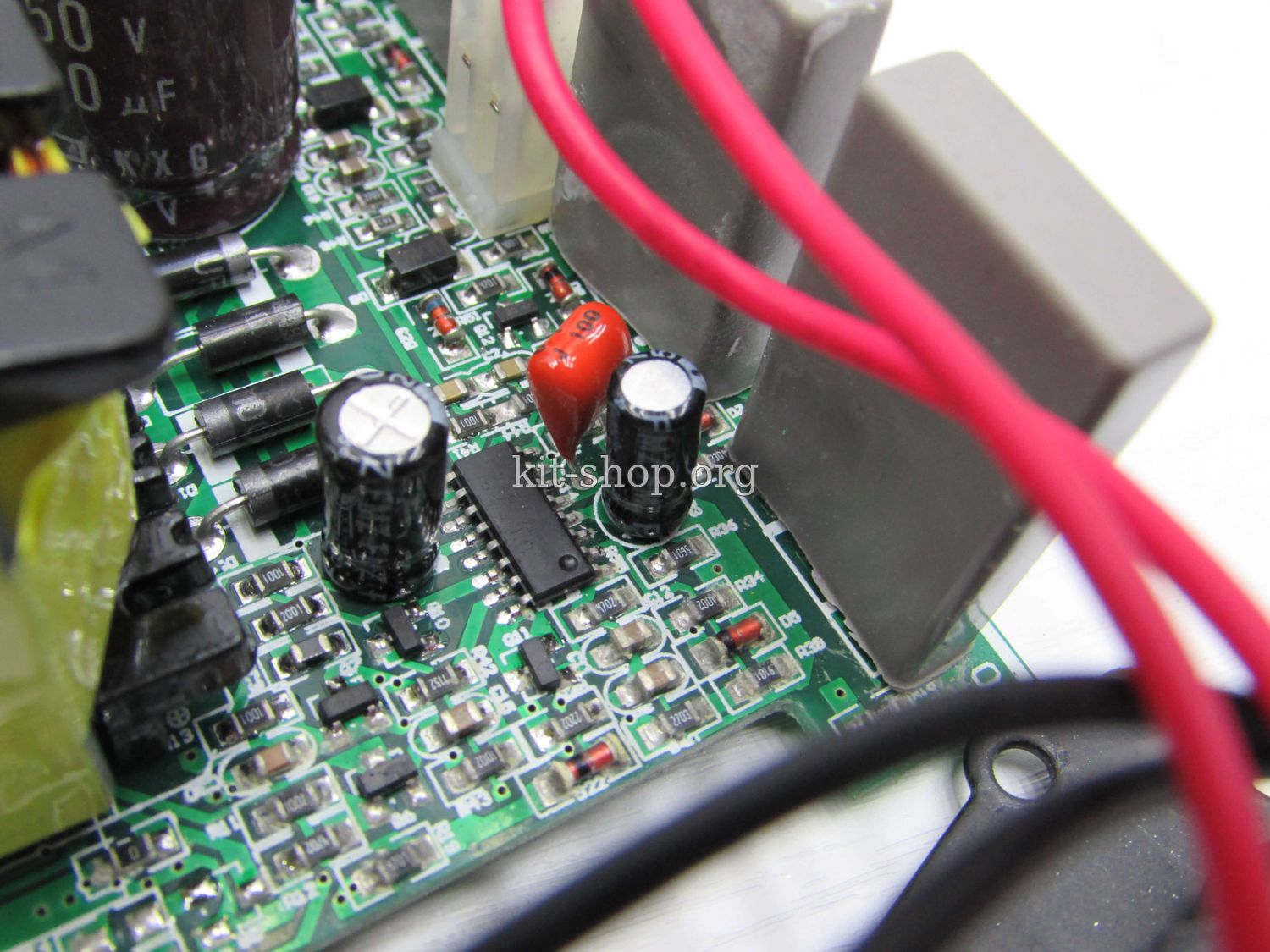

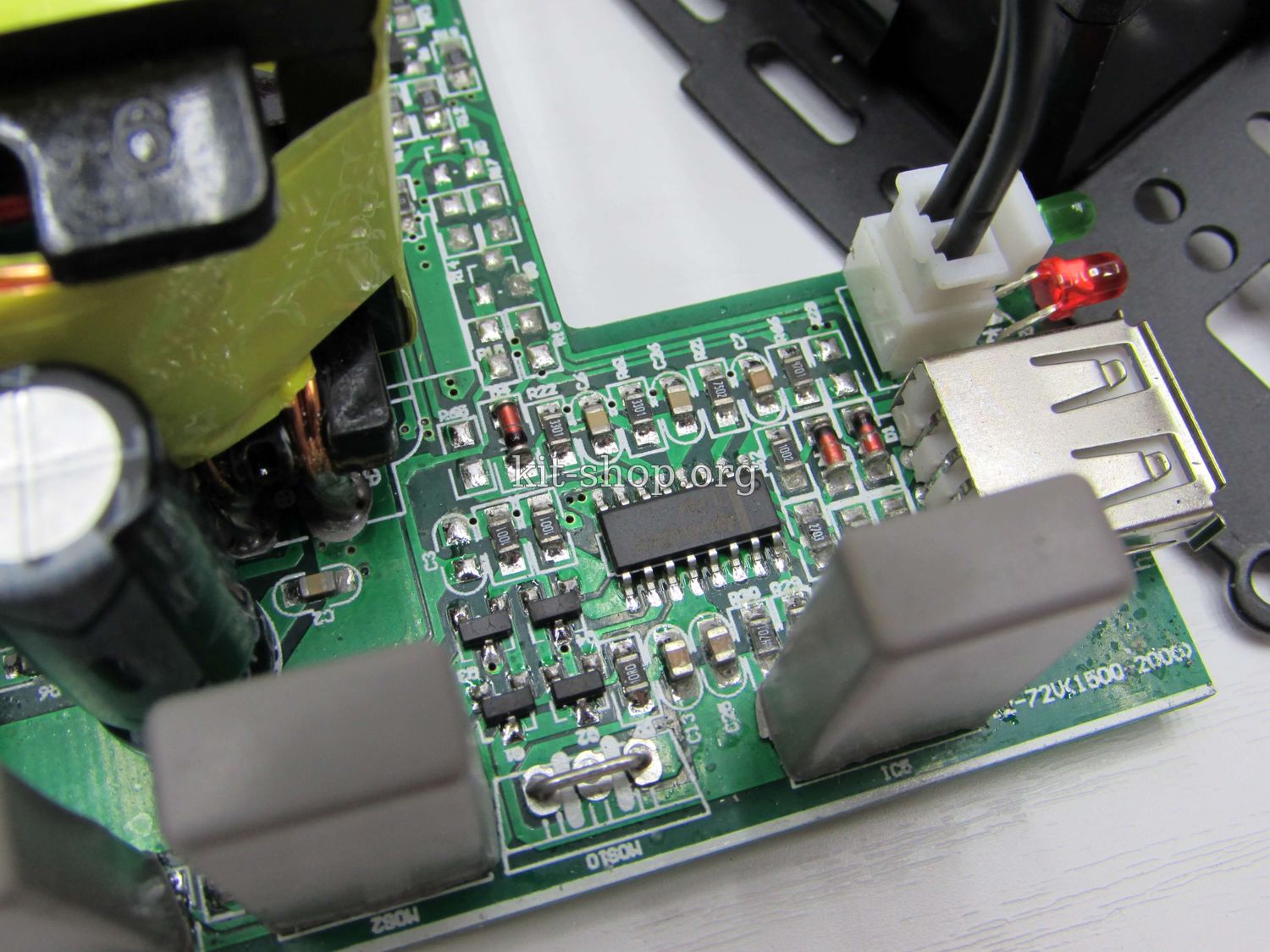

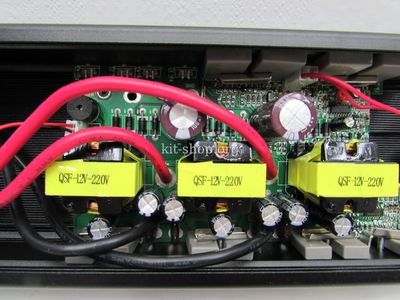

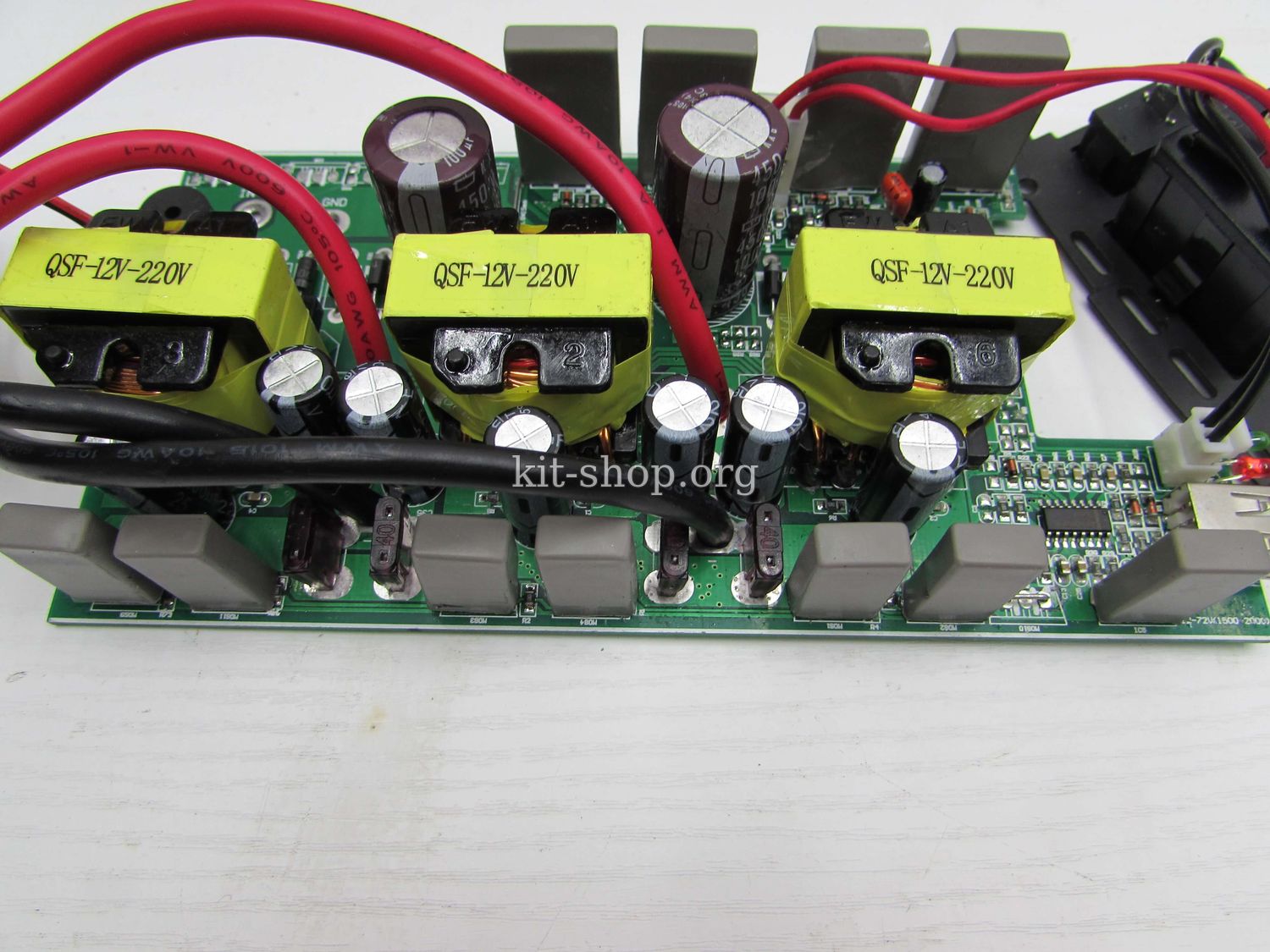

По плате и начинке в целом, тут все стандартно, такой метод построения преобразователей универсальны, дешевый и безотказно рабочий, никаких сложностей - две микросхемы ШИМ TL494, первый управляет силовыми ключами низковольтной цепи, второй качает мост на высоковольтных полевых ключах формируя модифицированную синусоиду. Радует наличие дополнительного драйвера для микросхемы, которая управляет низковольтными ключами.

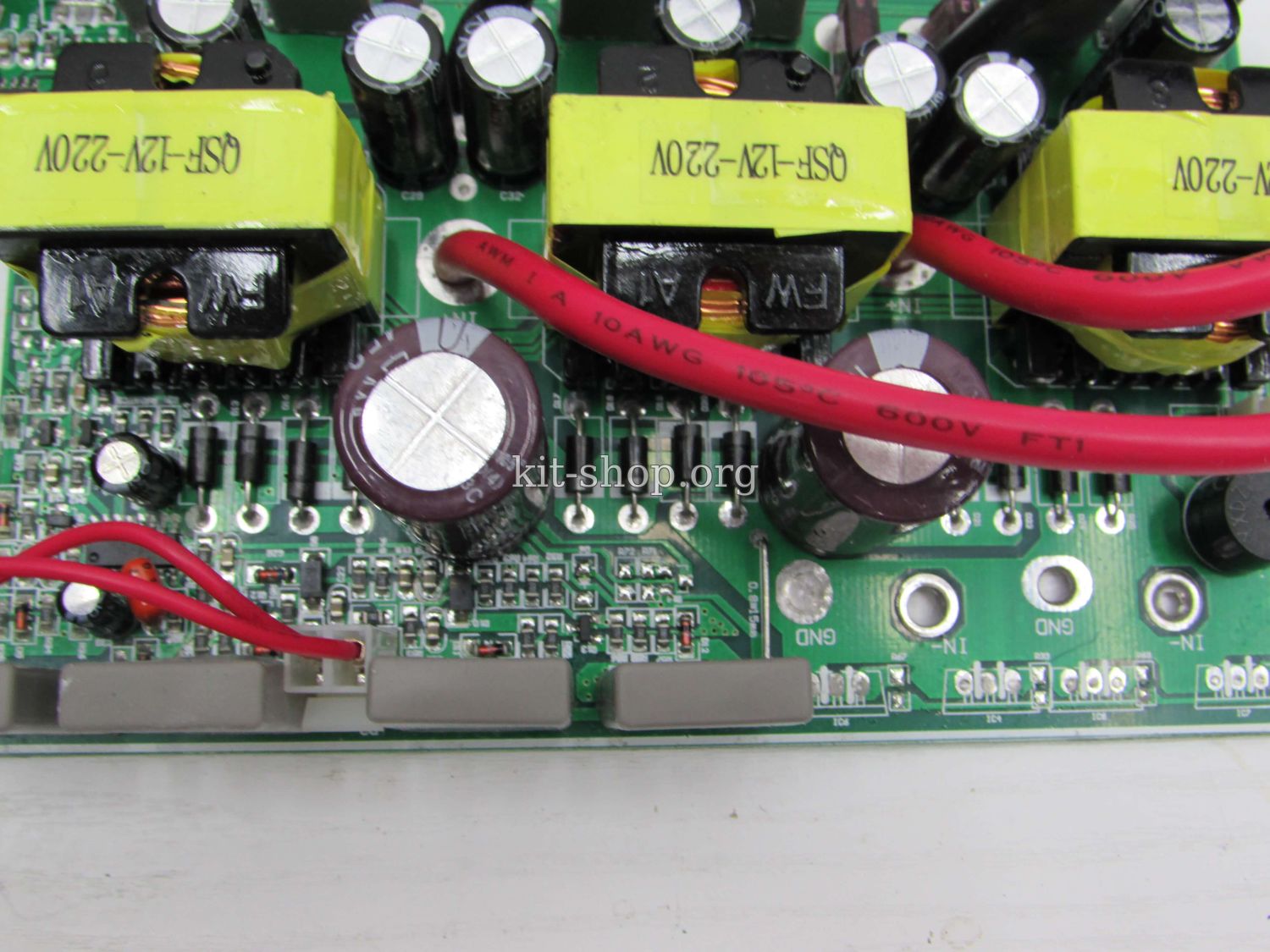

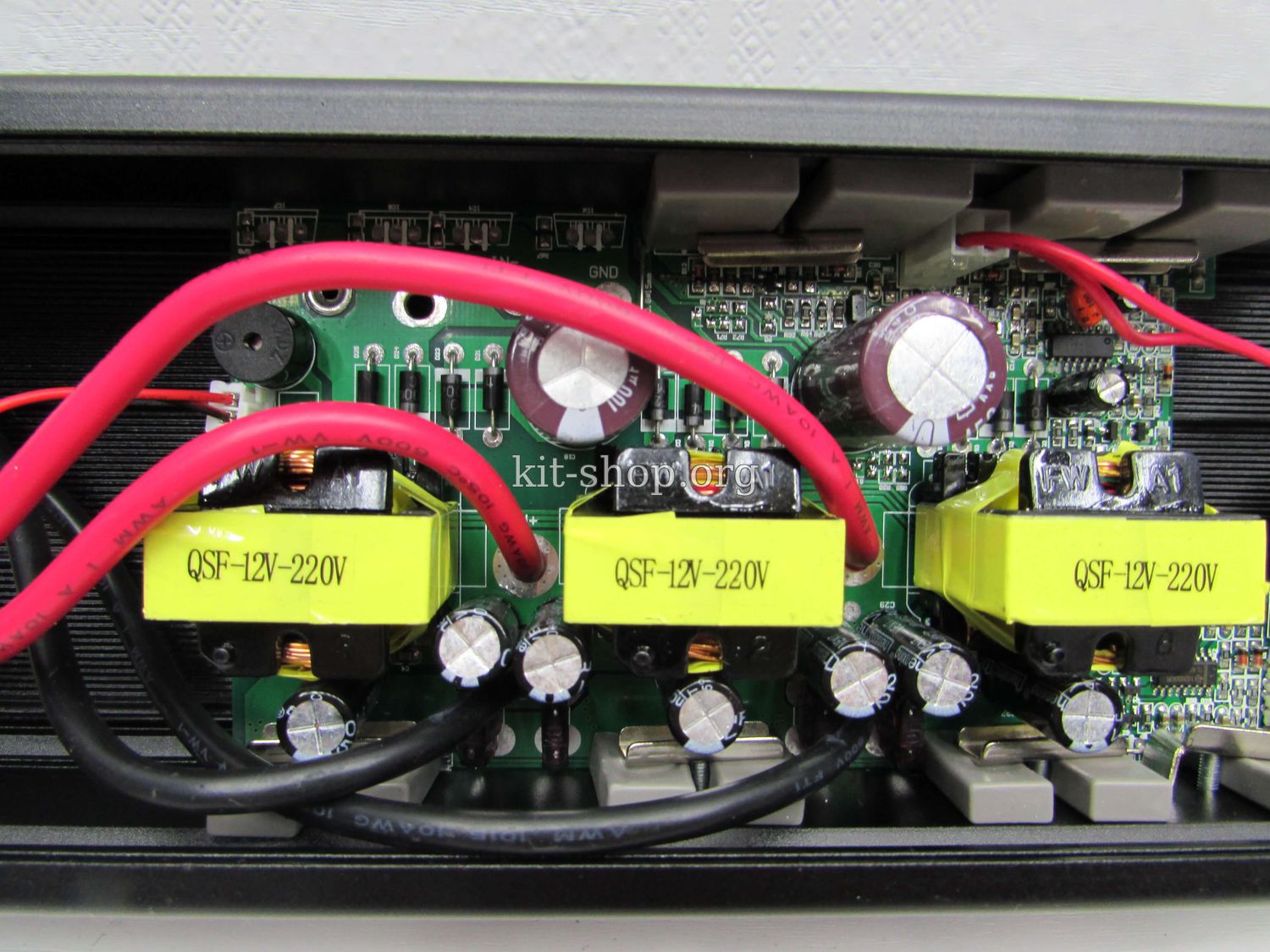

Имеем три основных трансформатора, максимум, что может дать каждый это 300 ватт, следовательно двумя киловаттами тут никак не пахнет, оно и понятно, каждый, кто покупает китайский инвертор должен знать, что заявленная мощность в 3 -3 раза меньше реальной максимальной мощности и это факт, поэтому ни будем пинать производителя, поскольку все так делают, указывая пусковую мощность, иными словами этот инвертор может отдать 2 кВт, но только на секунду две, это нужно например для пуска мощных двигателей и т.п.






Форма выходного сигнала модифицированная синусоида.

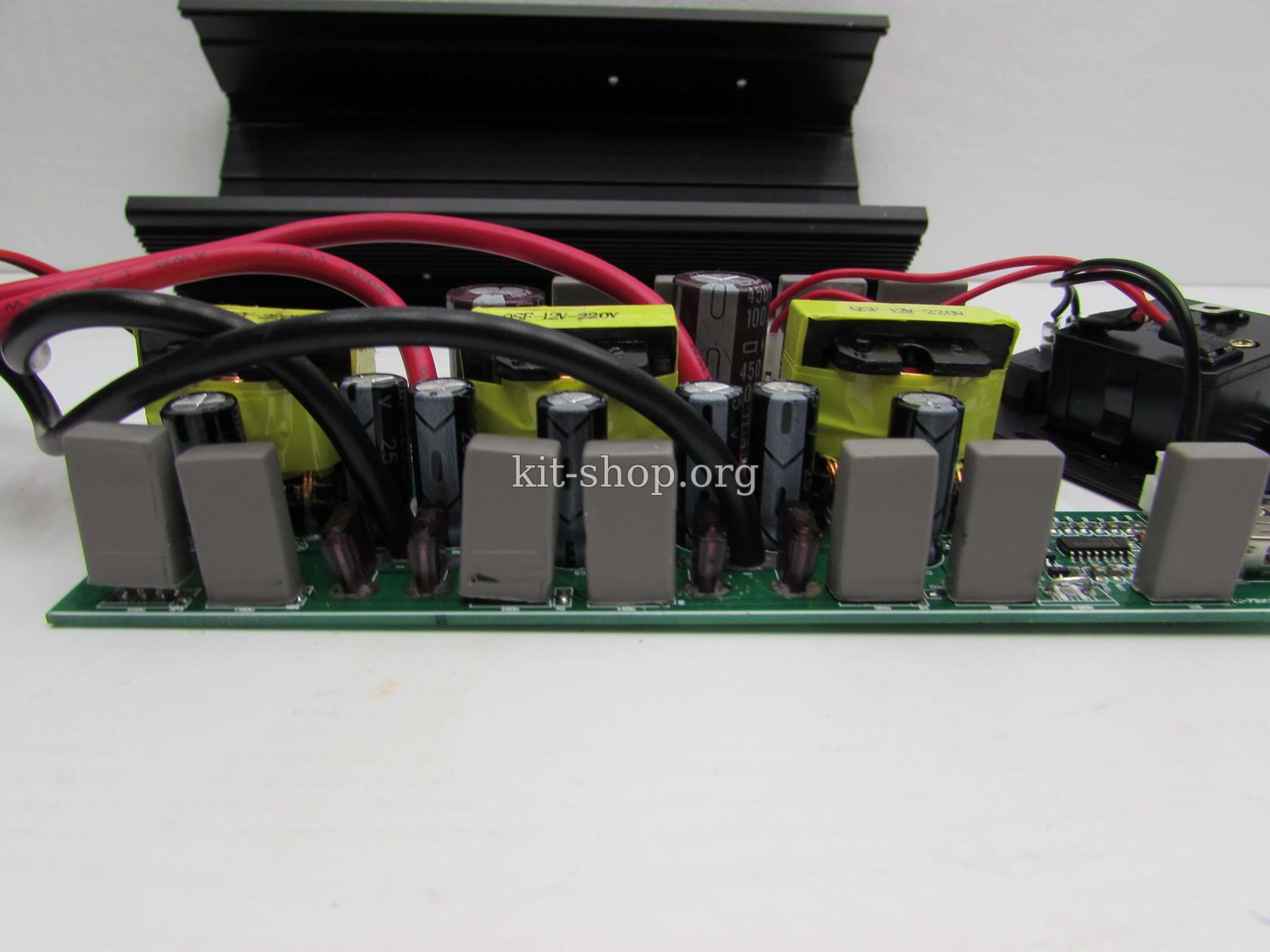

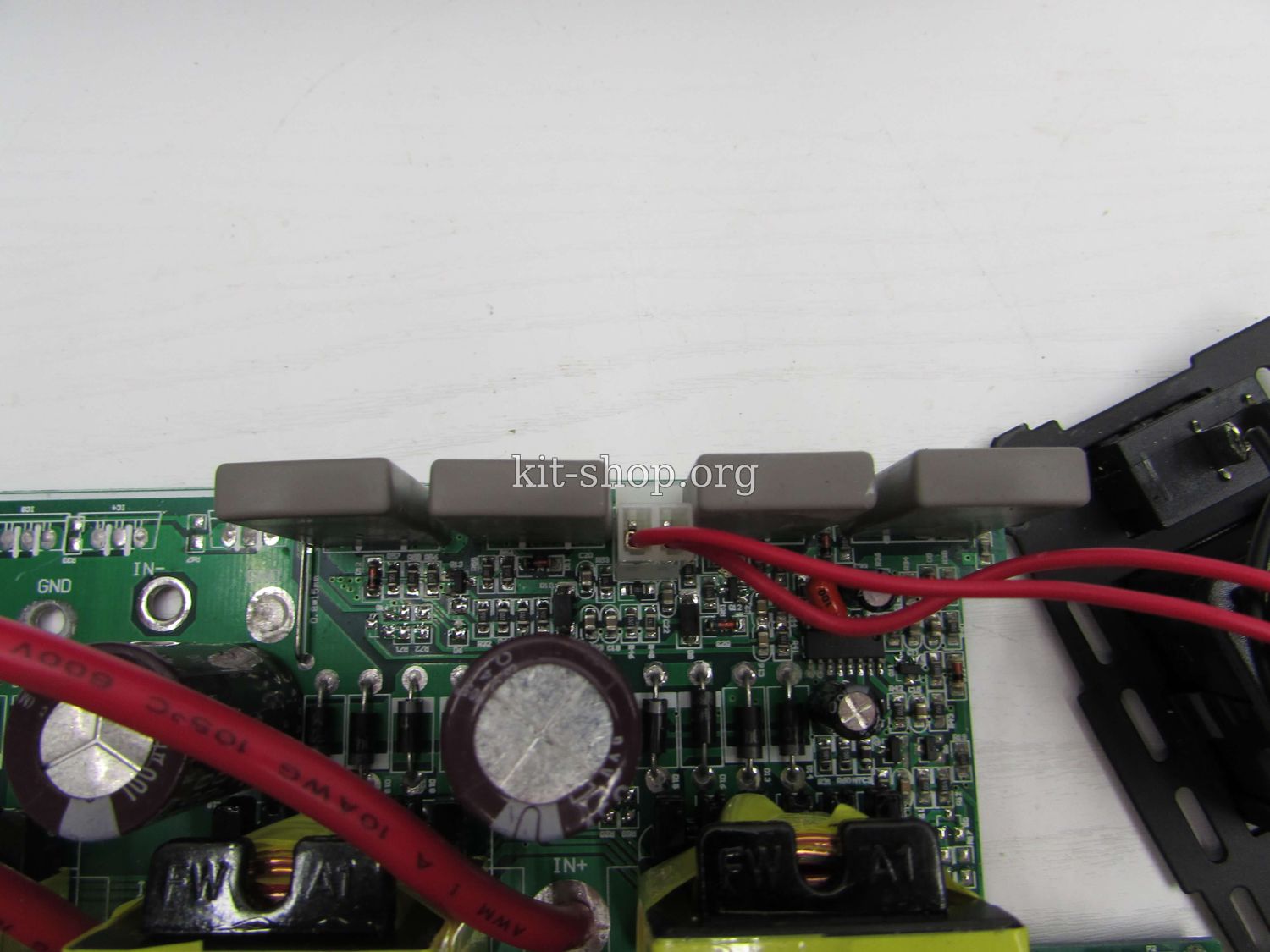

По входу на питании 12 Вольт стоят аж 7 конденсатора с емкостью в 2200мкФ каждый, то есть имеется хороший входной фильтр.

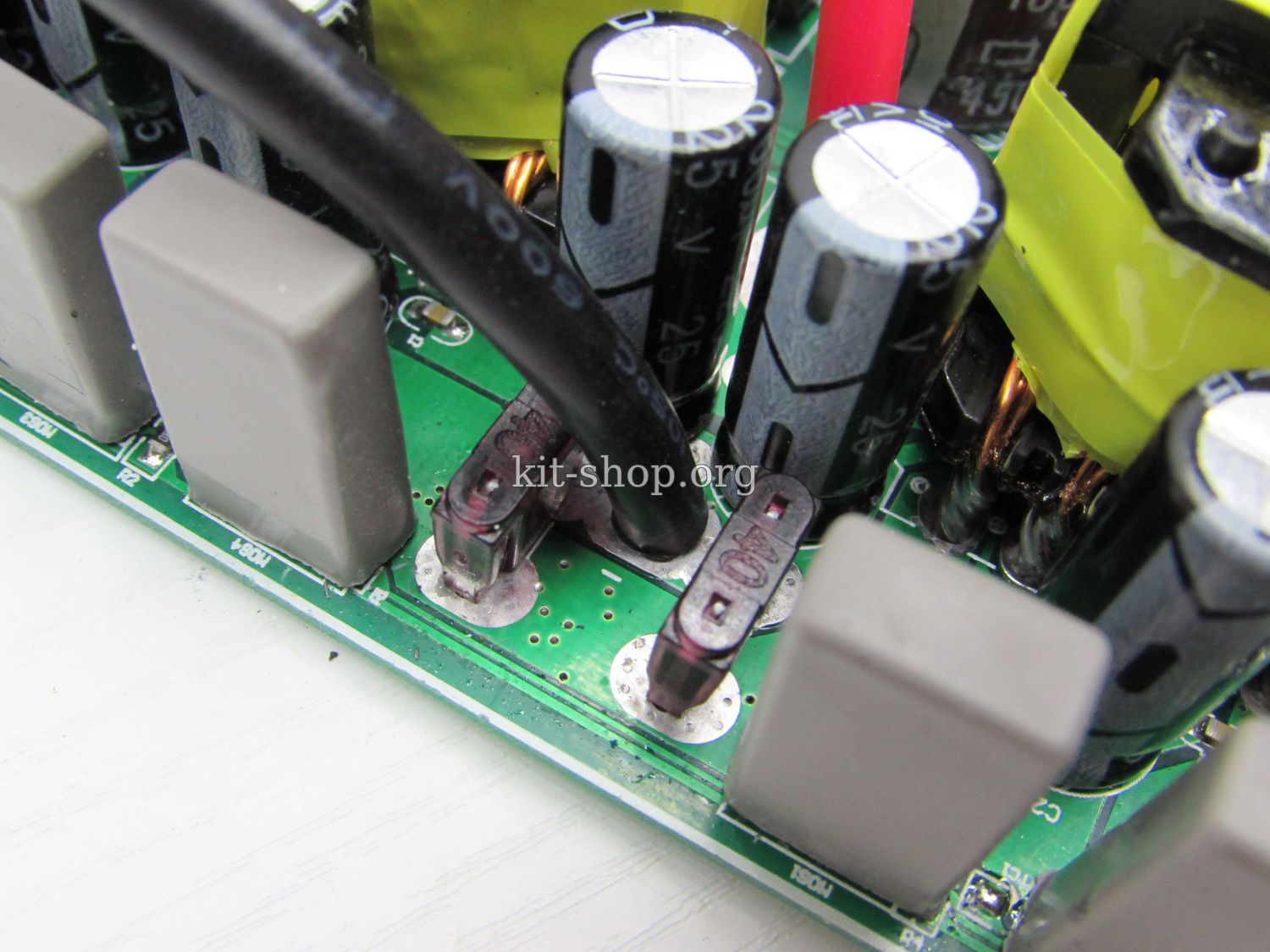

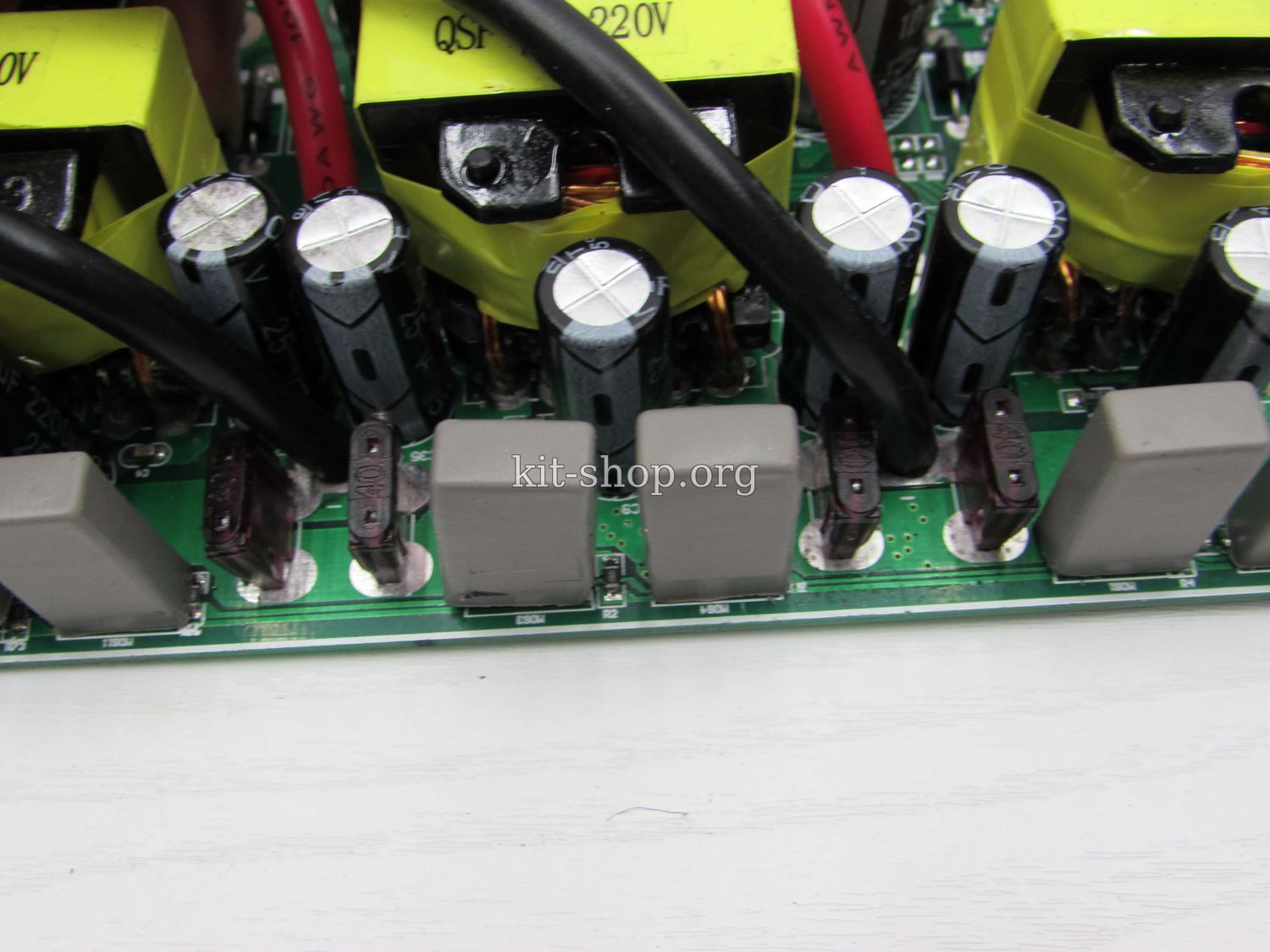

Суммарный ток предохранителей 160 Ампер, 4 по 40 Ампер, странно, что они установлены на минусе питания, это конечно ничего не меняет, но китайцы как правило ставят преды на плюсовой шине.

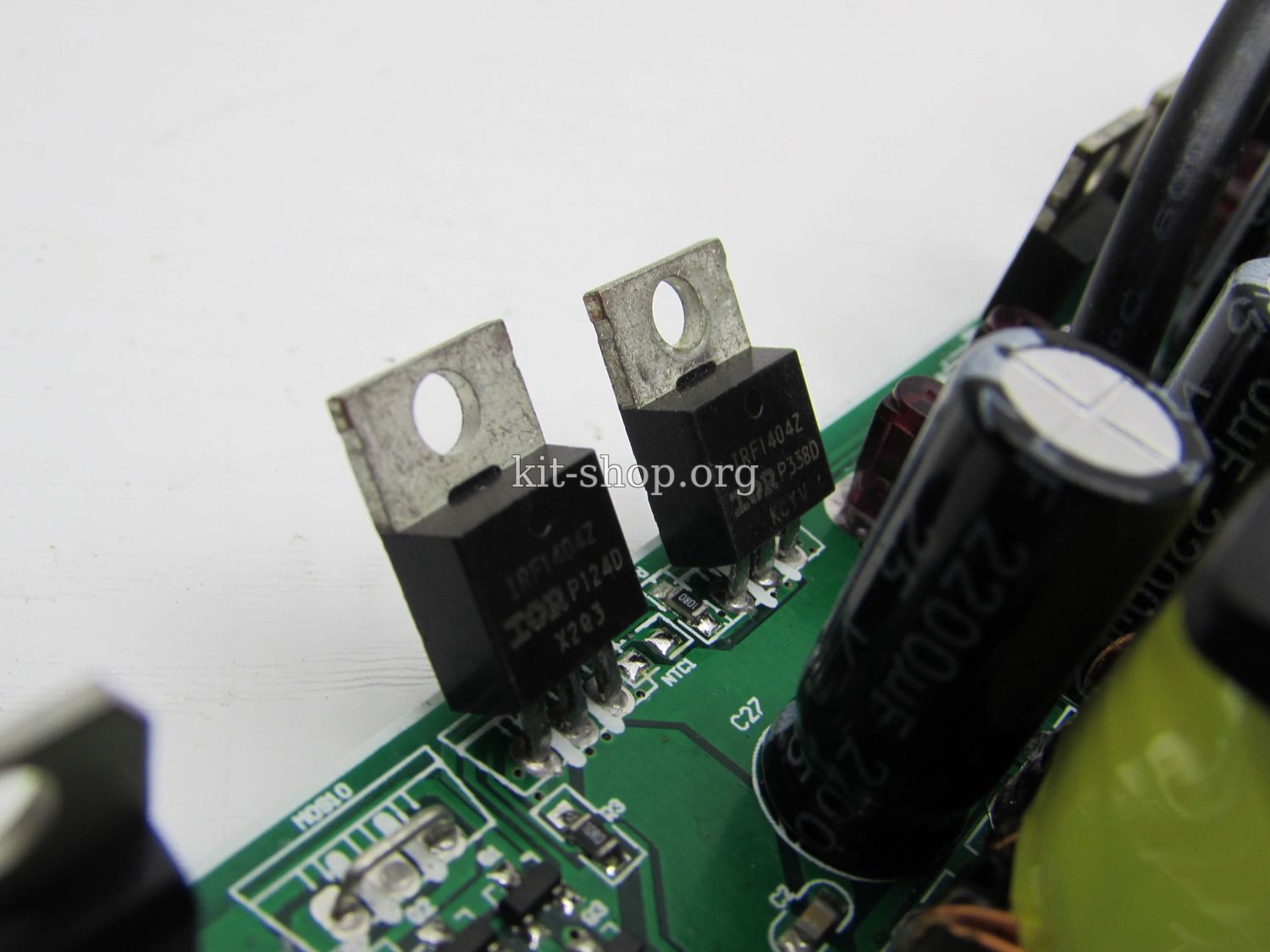

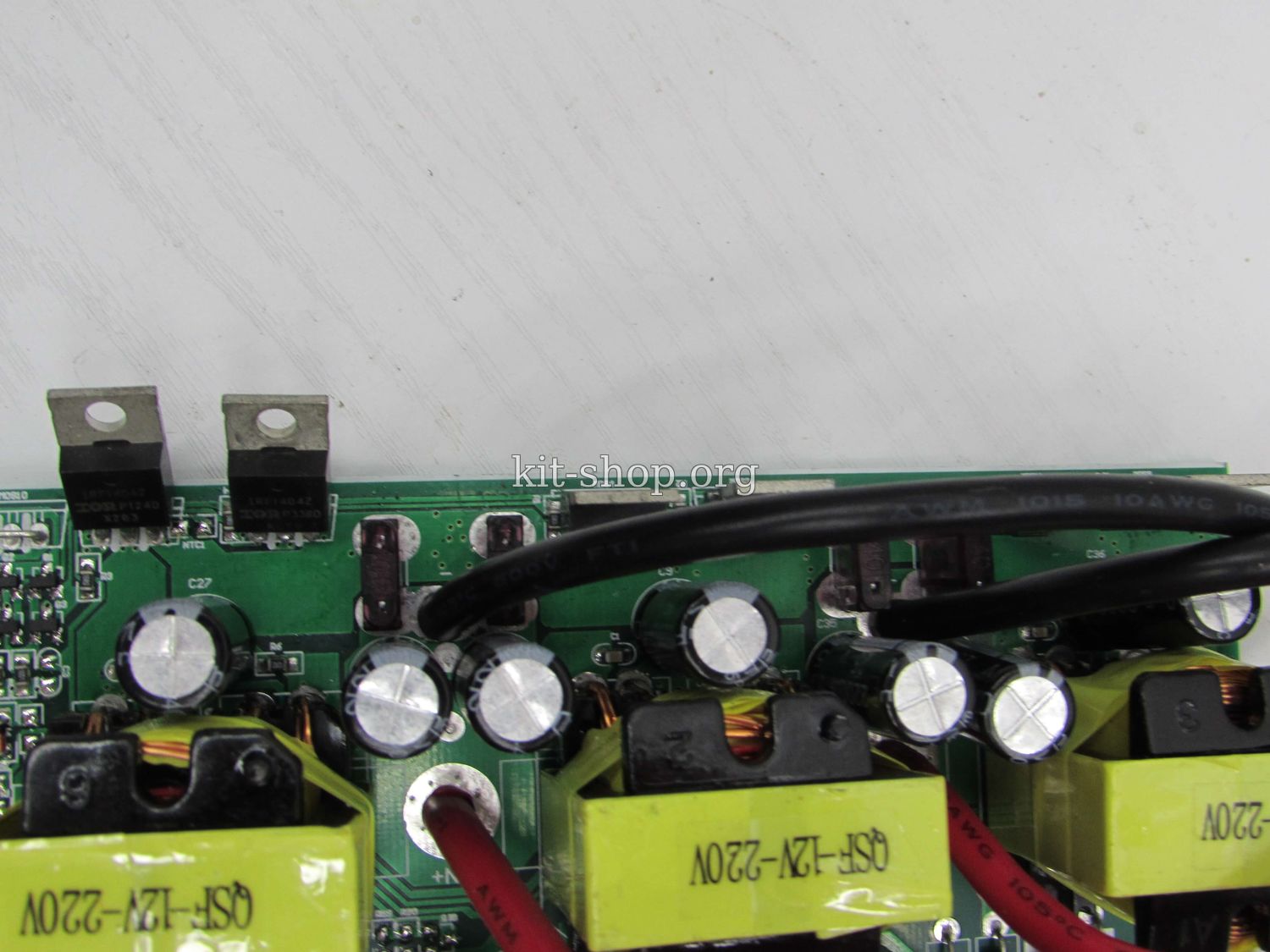

Входных силовых ключей 6 штук, одна пара для каждого трансформатора, ключи к моему удивлению IRF1404, если кто не в курсе это одни из самых мощный низковольтных ключей в корпусе TO220 этого класса, может коммутировать токи до 160 Ампер, естественно это предельный ток кристалла и указывается лишь в маркетинговых целях, в реале транзистор не может пропустить такие токи из-за ограничения корпуса, а также выводов, но китайцы молодцы, реально хорошие ключи поставили

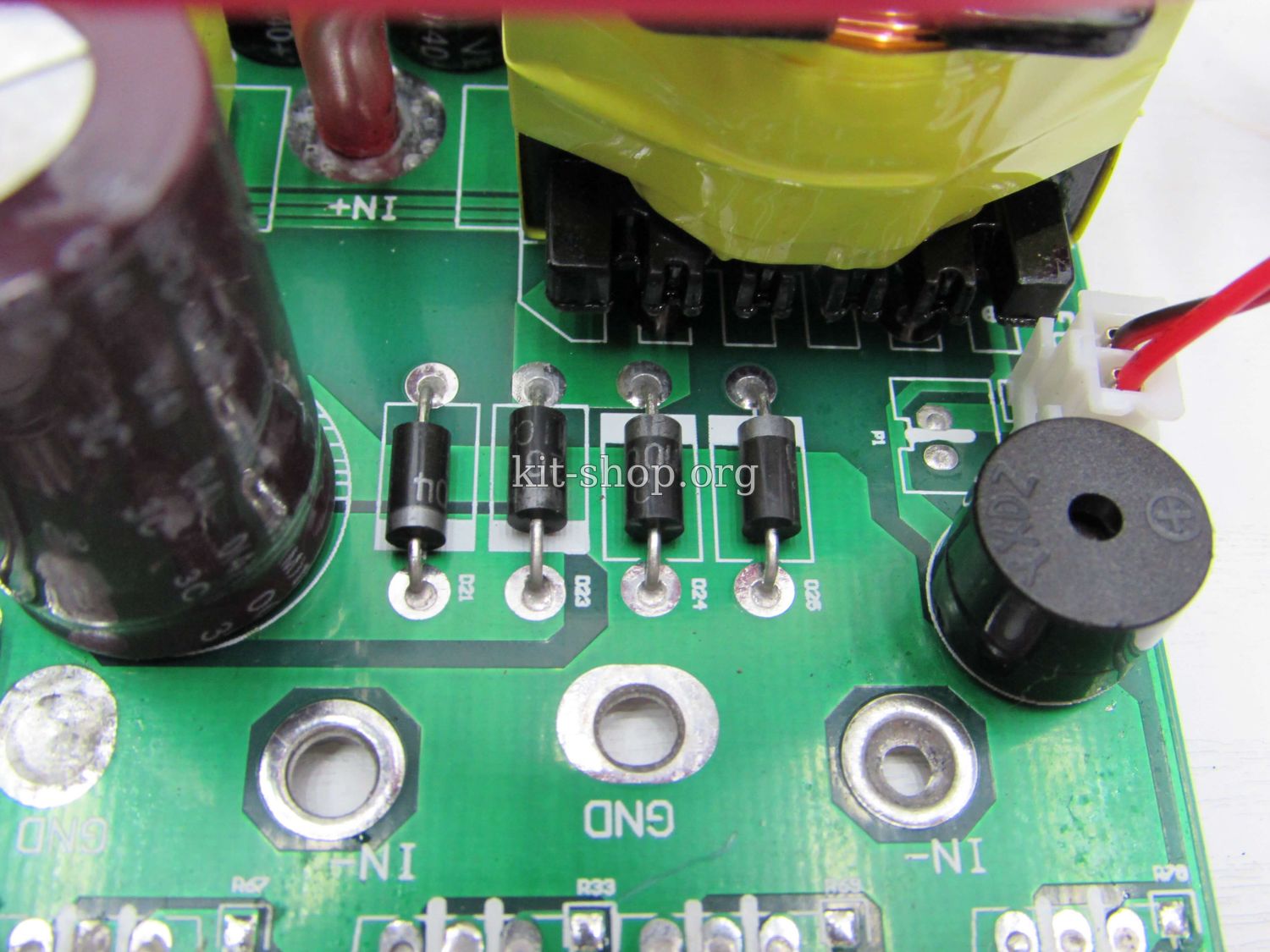

Имеем 3 диодных моста, каждый из 4-х диодов UF2004 с током в 2A, суммарный ток  всех выпрямителей 6 Ампер.

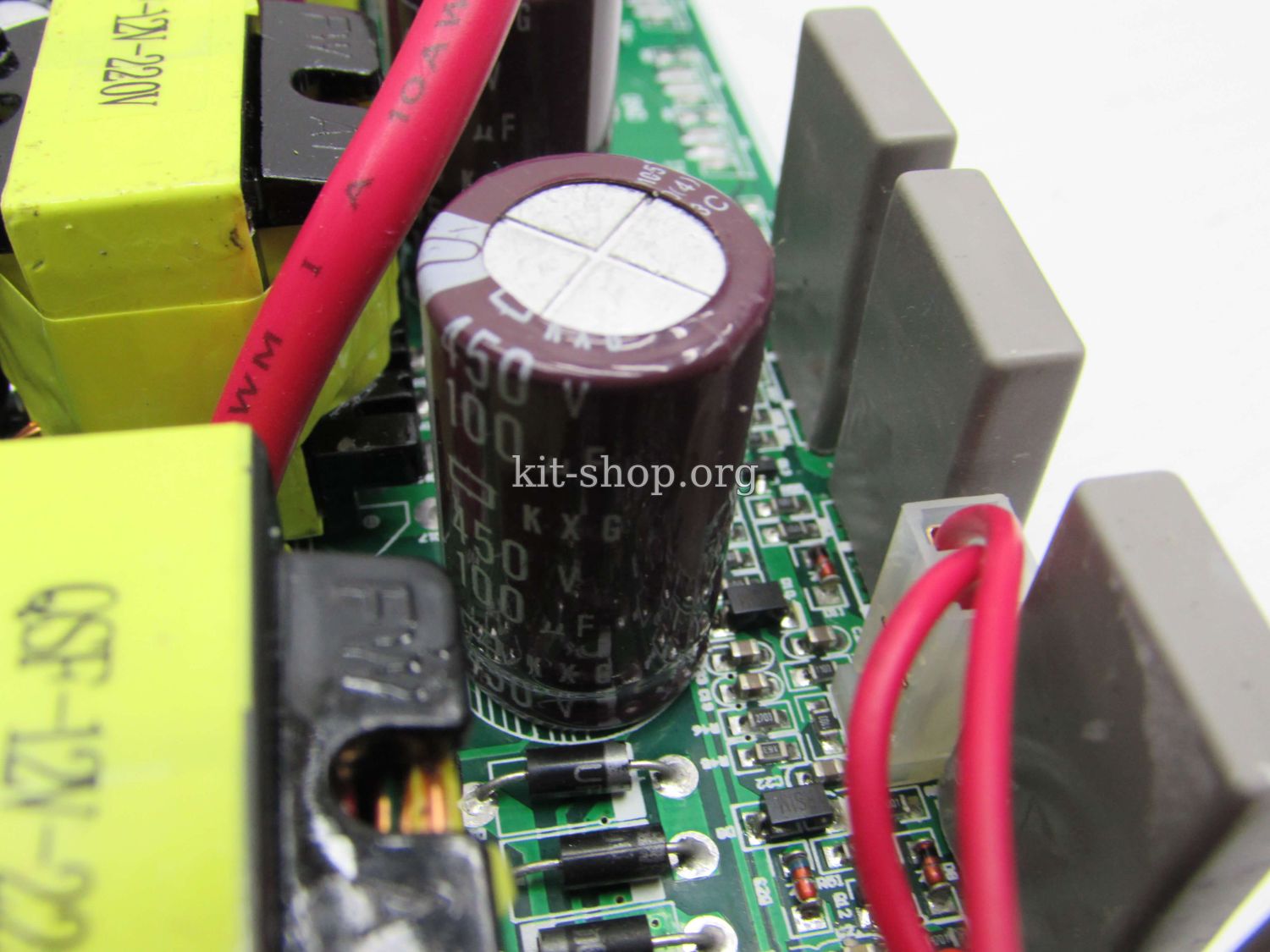

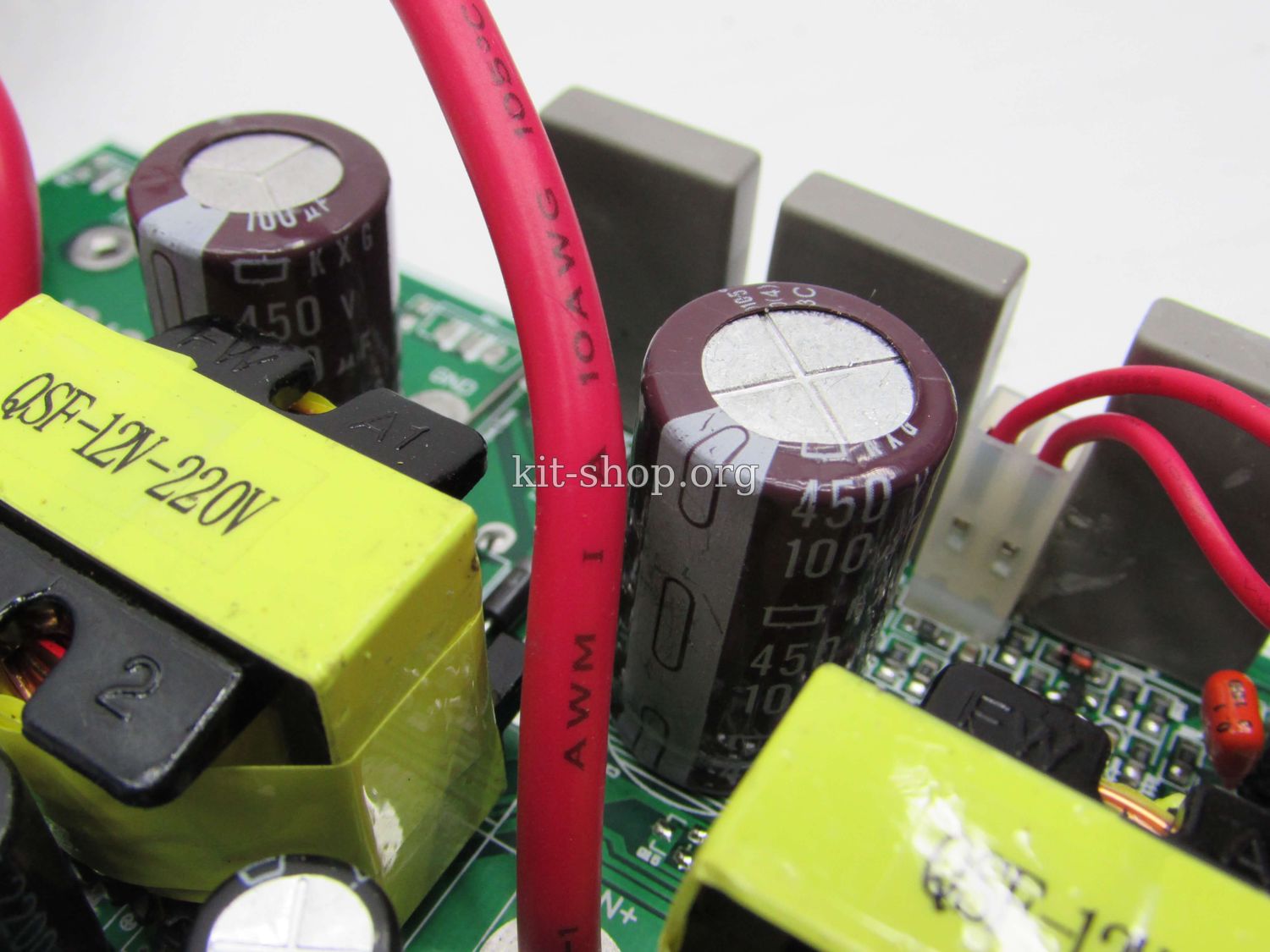

После диодных выпрямителей идут  накопительные конденсаторы, электролиты тут на 450 Вольт, 2 штуки, каждая на 100мкФ.

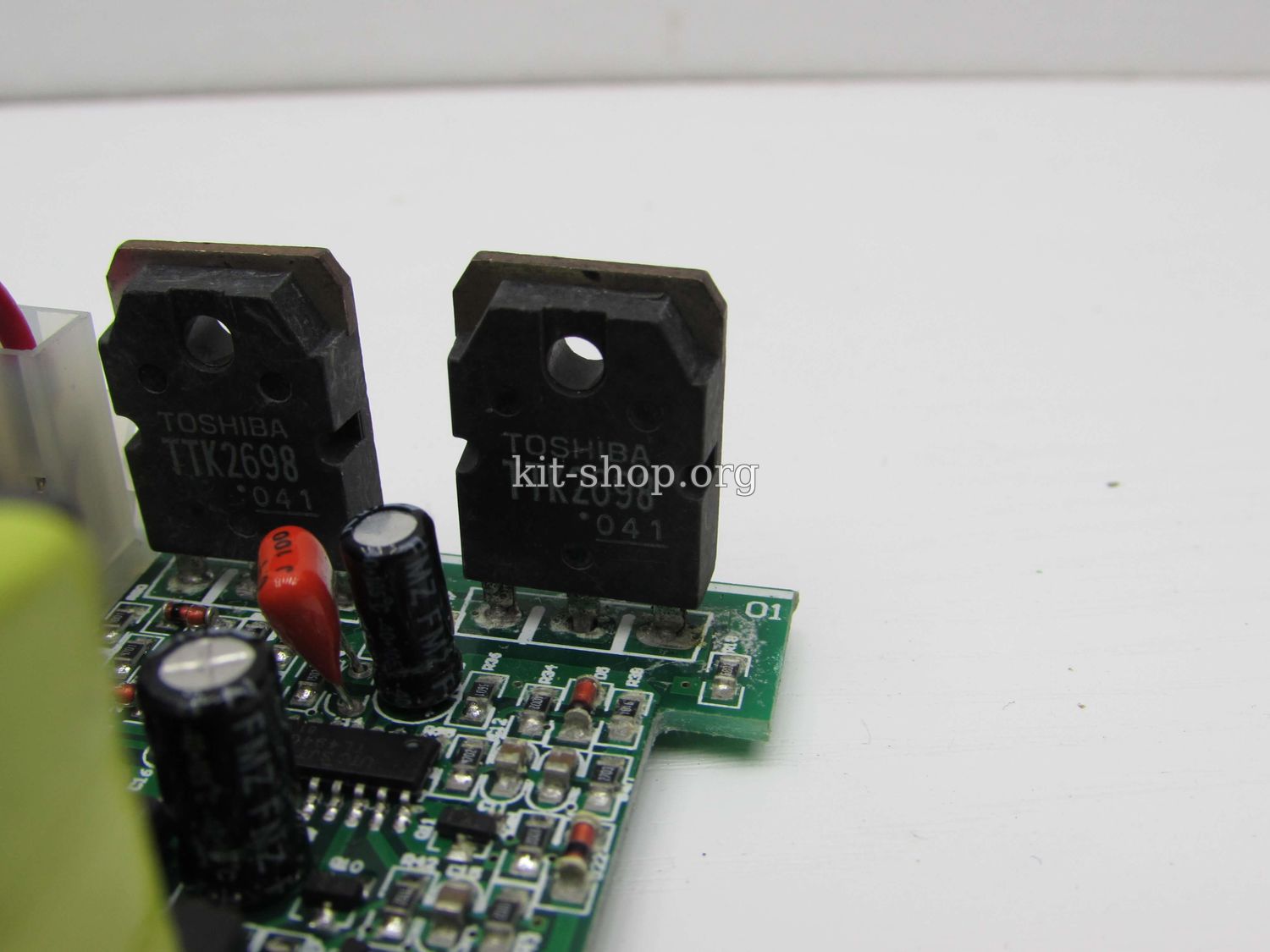

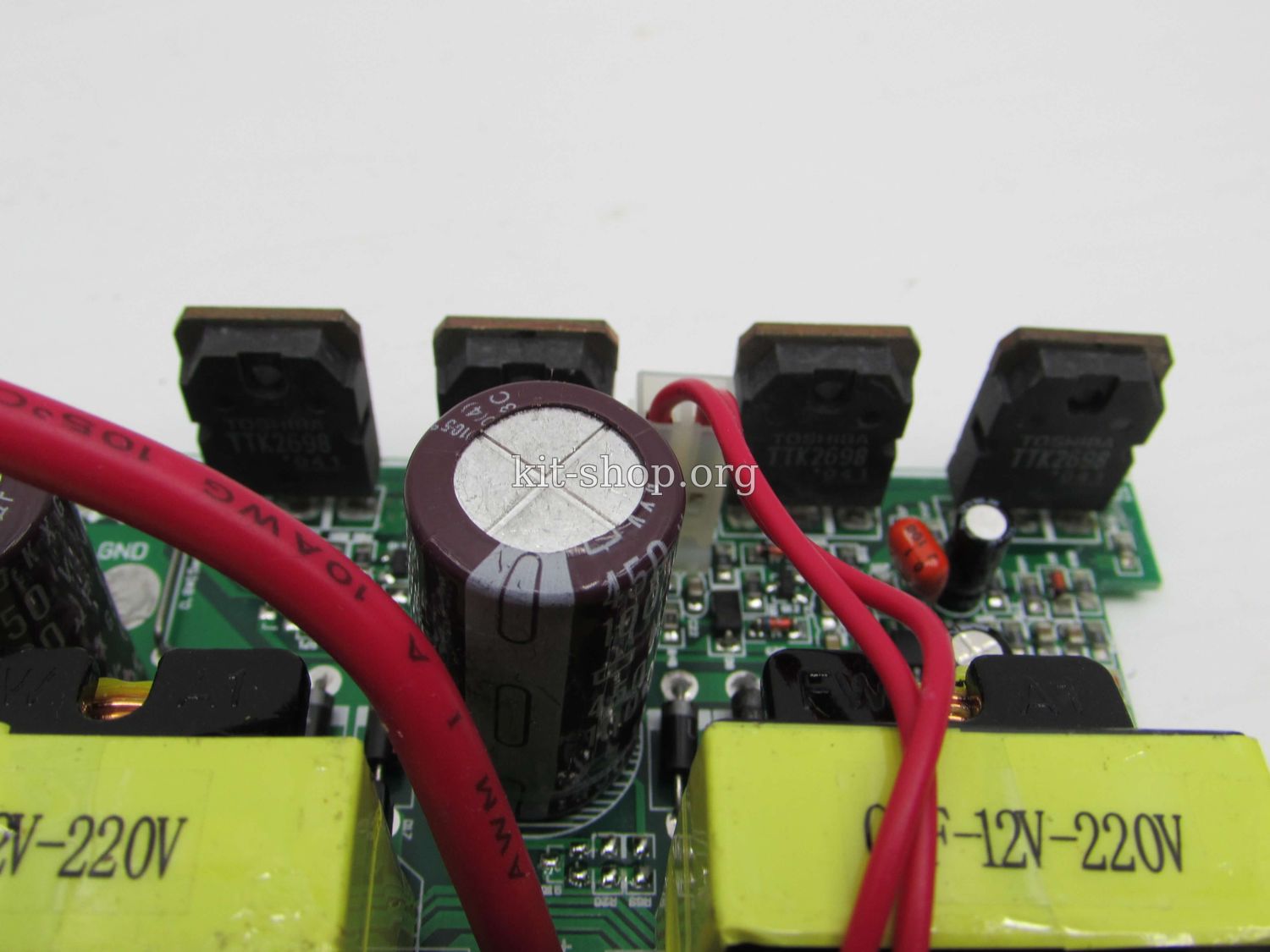

В высоковольтной цепи для формирования псевдо синусоиды использованы офигенные транзисторы от TOSHIBA типа TTK2698 в корпусе ТО247, что особенно порадовало, китайцы поставили мощные ключи от хорошего производителя, это уже не экономия! Ключи на 500 вольт 15 Ампер.

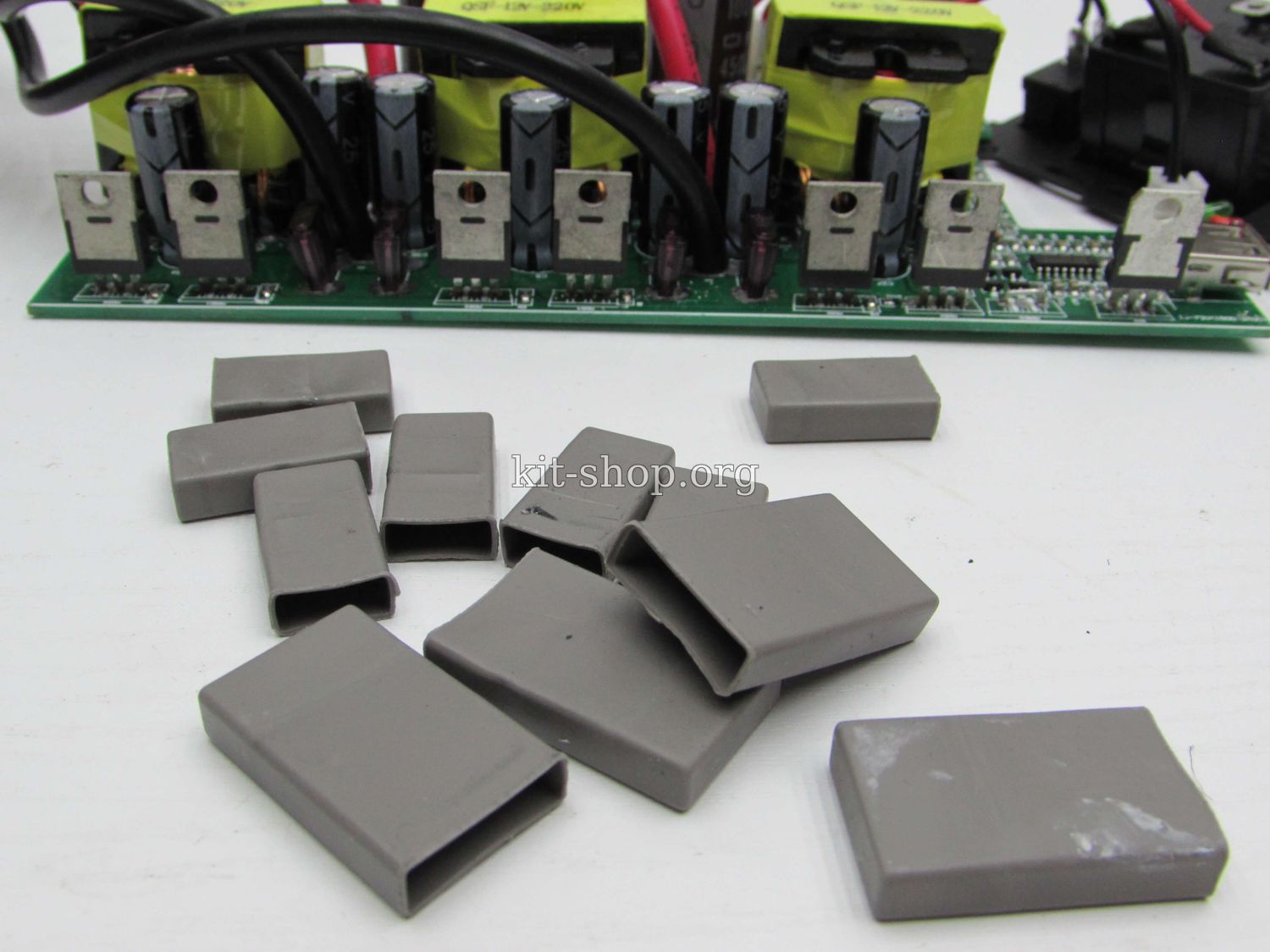

Порадовали также теплопроводящие заглушки для каждого транзистора, в том числе и низковольтной цепи.



Светодиодные индикаторы.
Свечение зеленого индикатора говорит о том, что инвертор работает нормально, красный свидетельствует о нештатной ситуации, например перегруз или короткое замыкание на выходе, низкое или высокое входное питание.

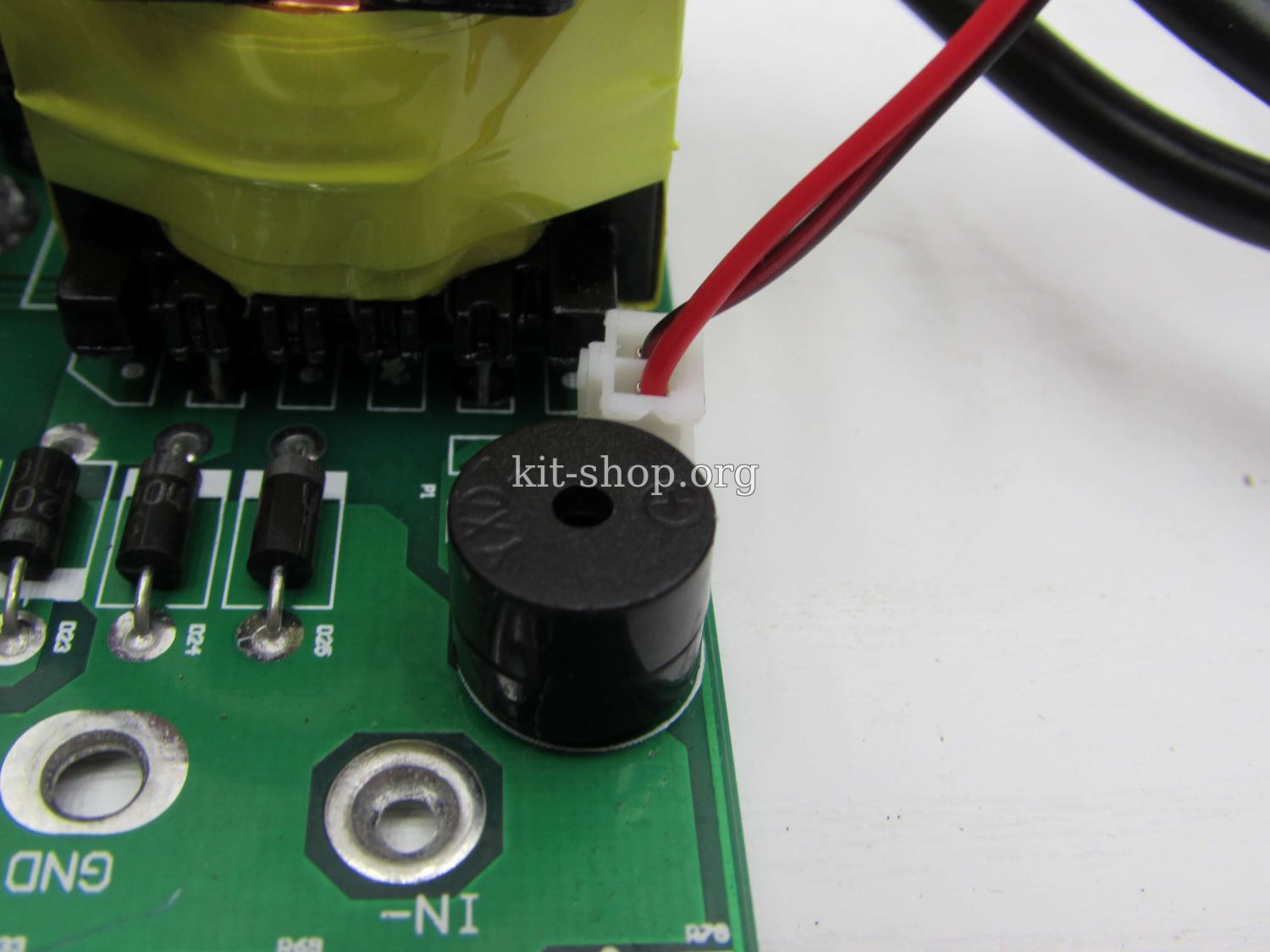

Режим срабатывания защиты сопровождается также и звуковой индикацией

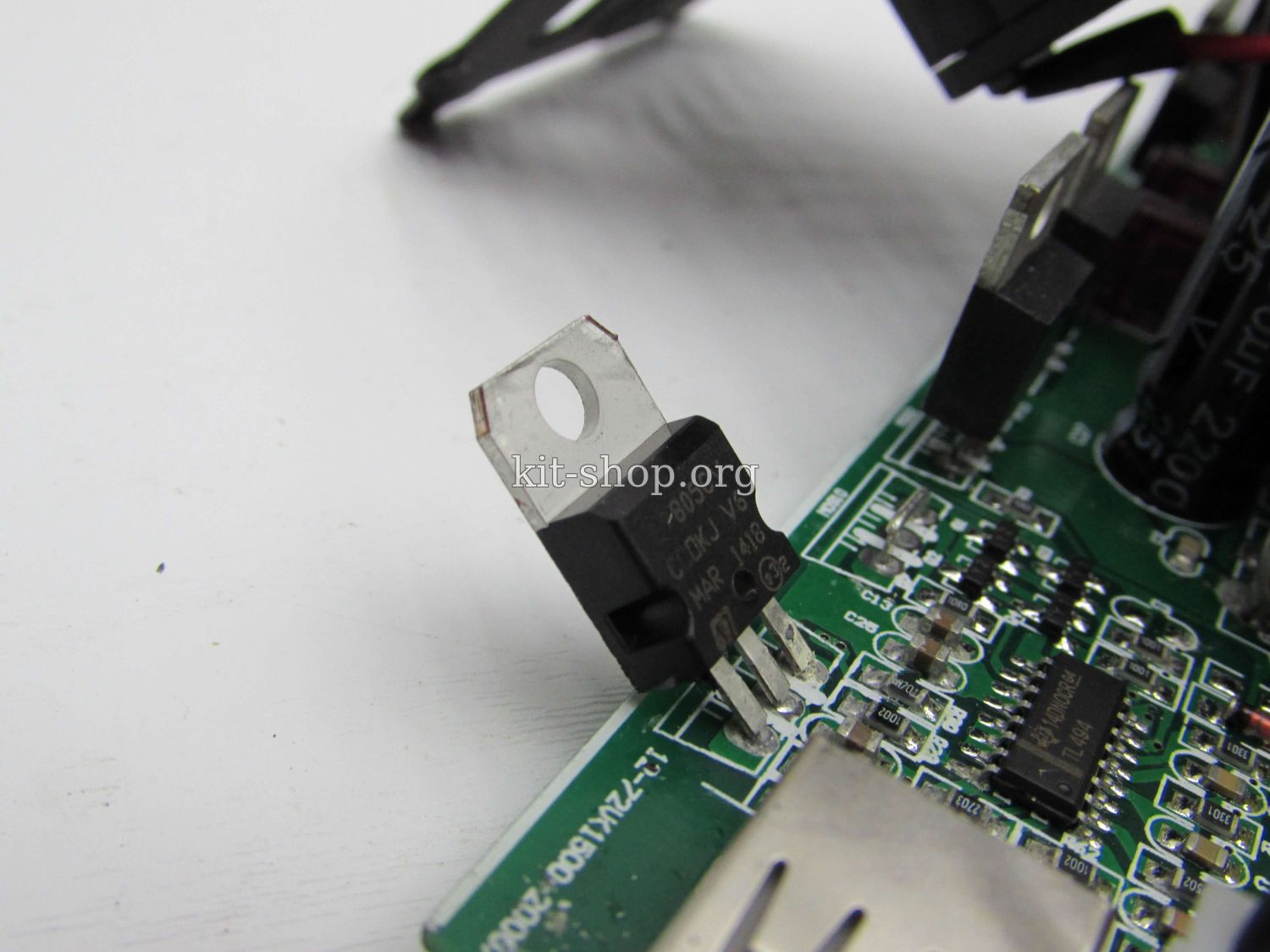

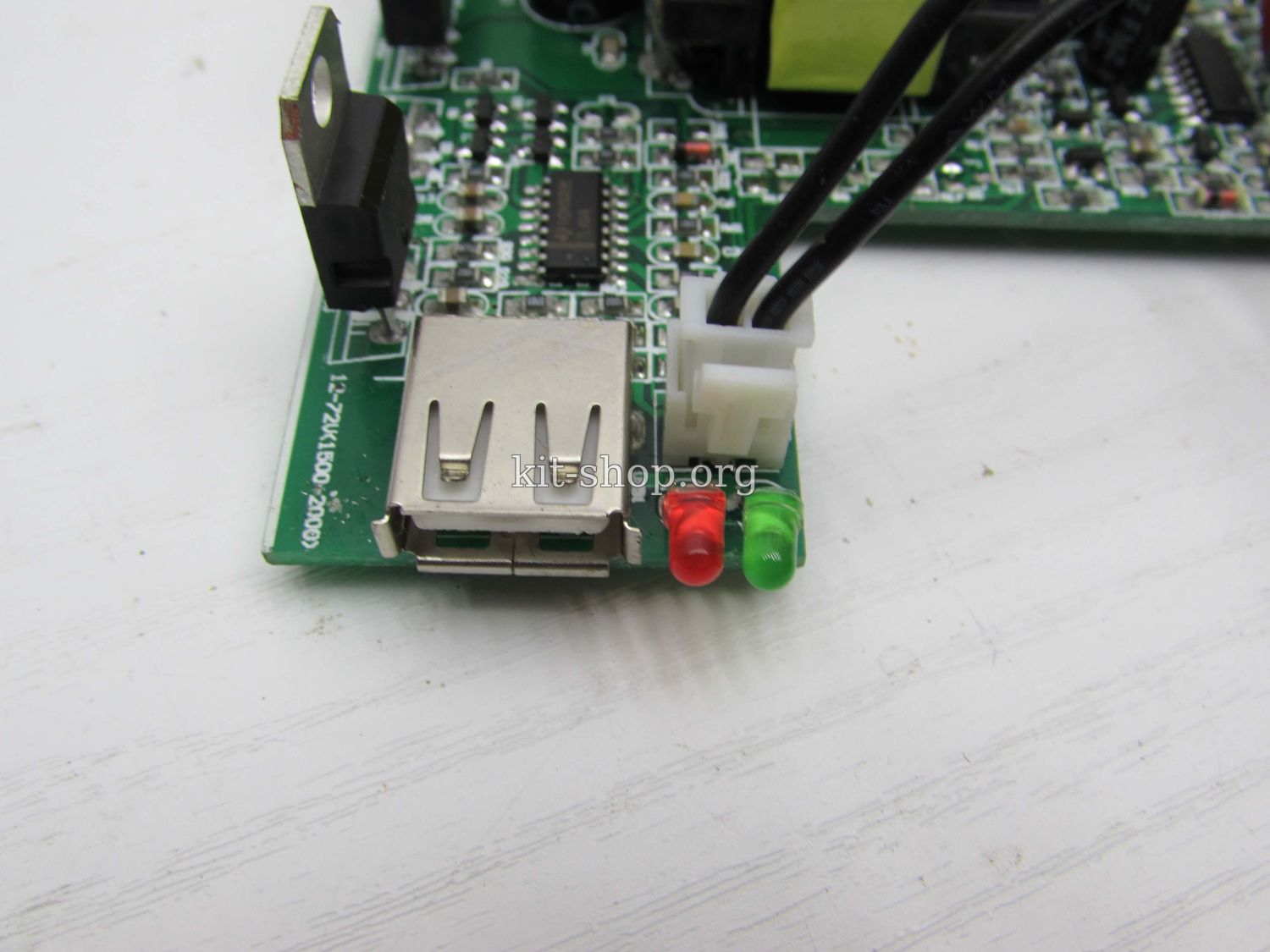

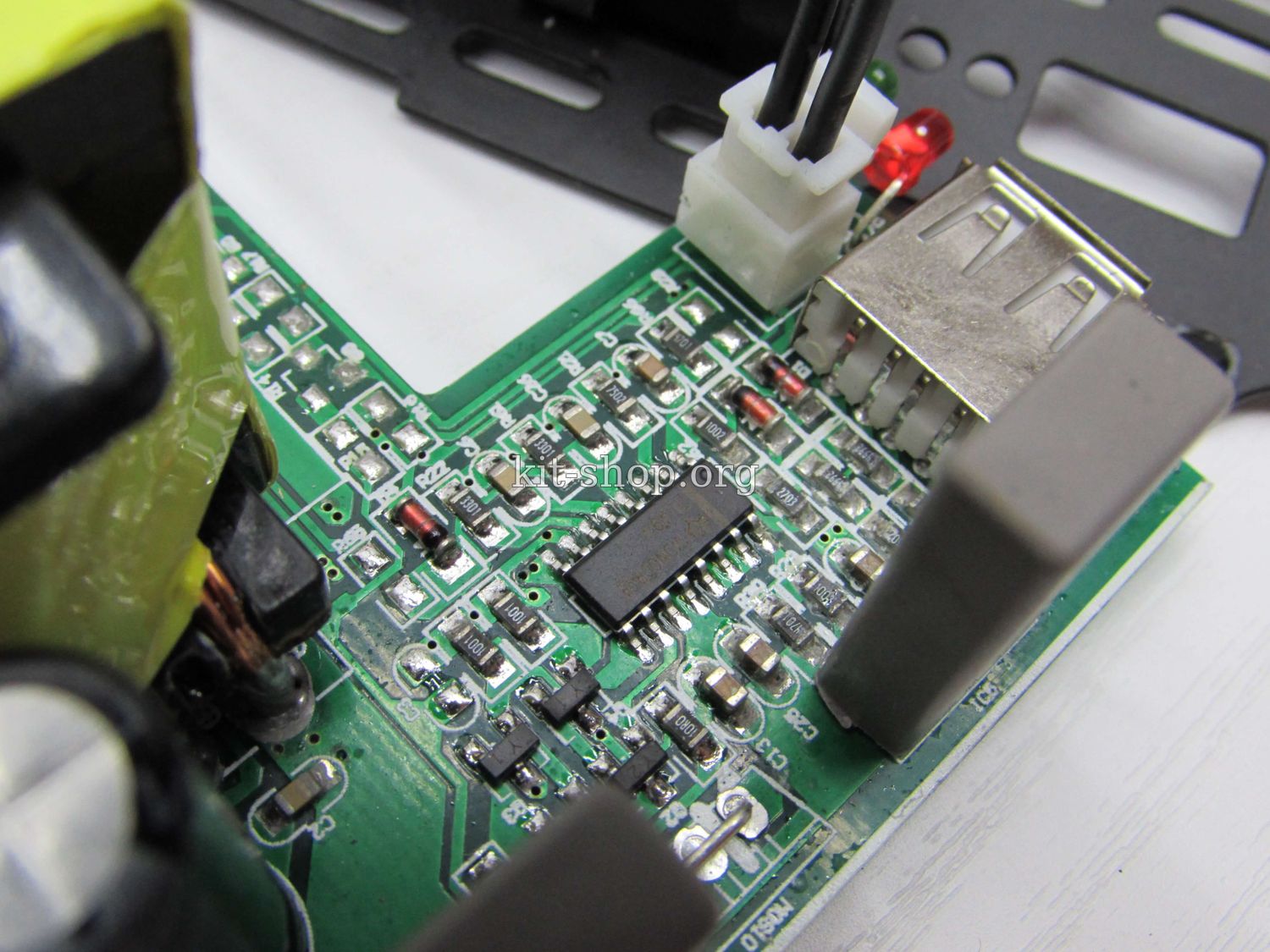

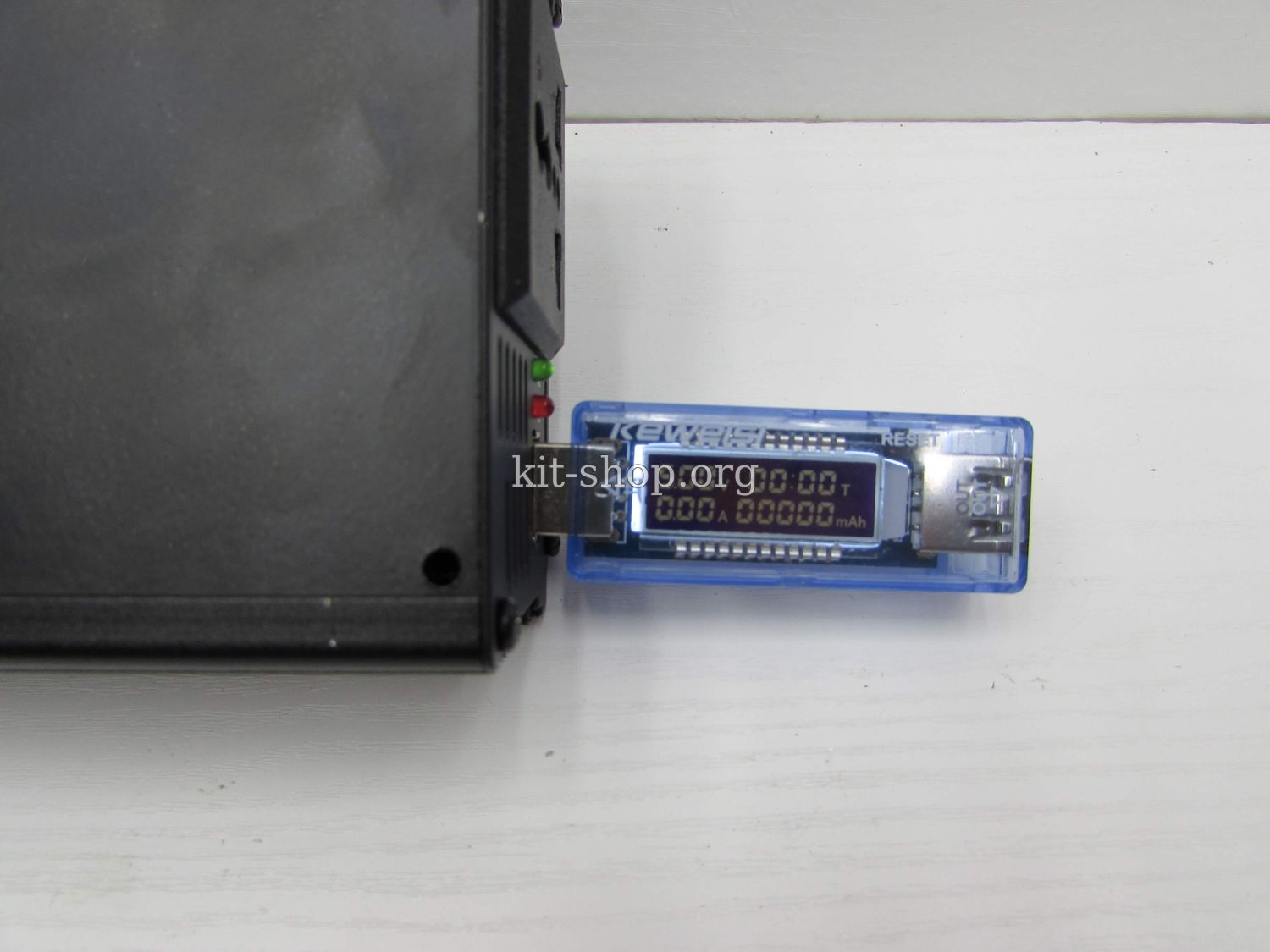

Выход 5 вольт USB организован как всегда линейным стабилизатором, но радует то, что стабилизатор прижат к корпусу, следовательно ток на шине 5 вольт может доходить до полутора ампер, что хватит для любых смартфонов.

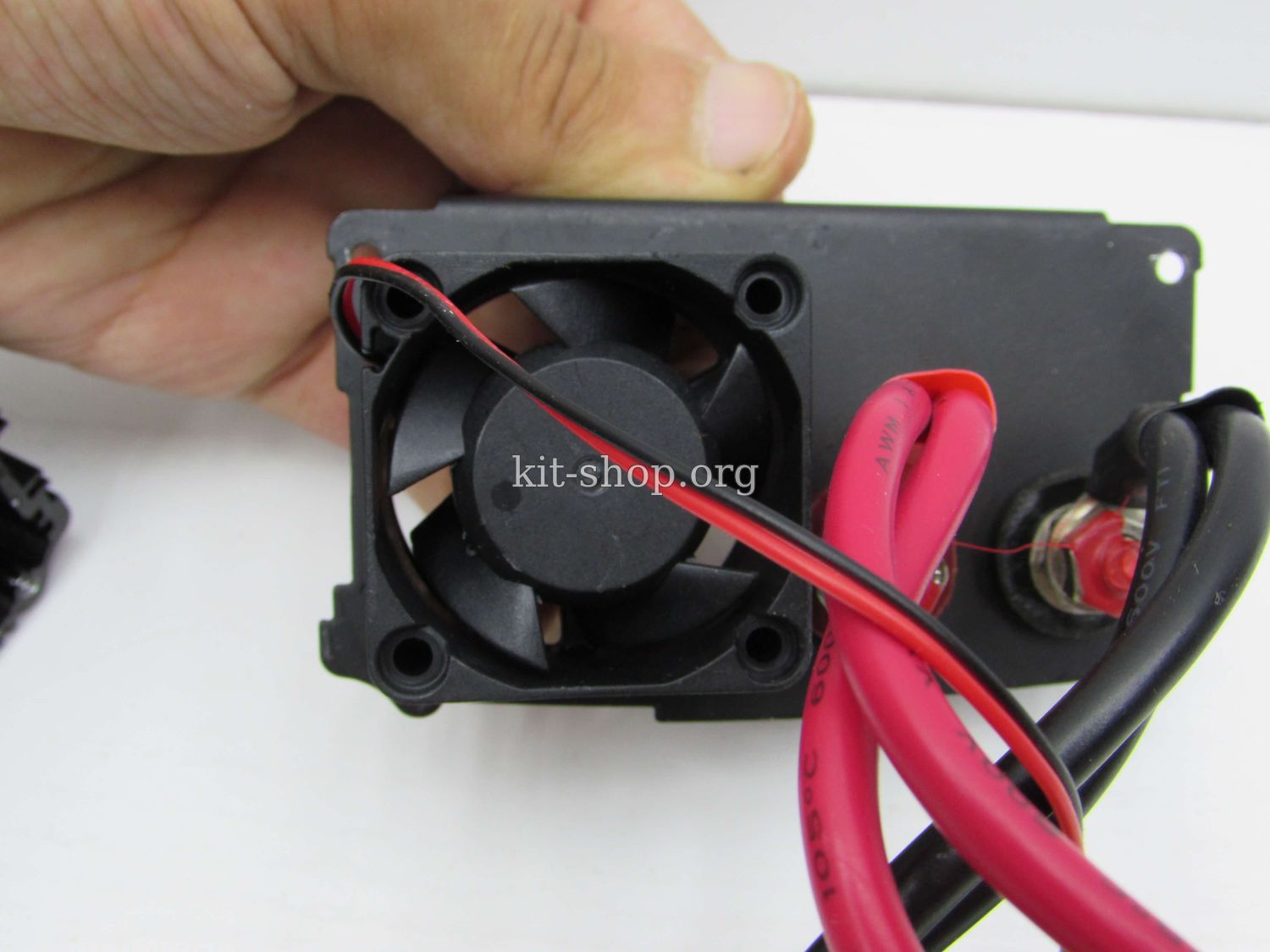

Кулер находится в работе все время, выдувая теплый воздух из-под корпуса, должен заметить он довольно шумный,

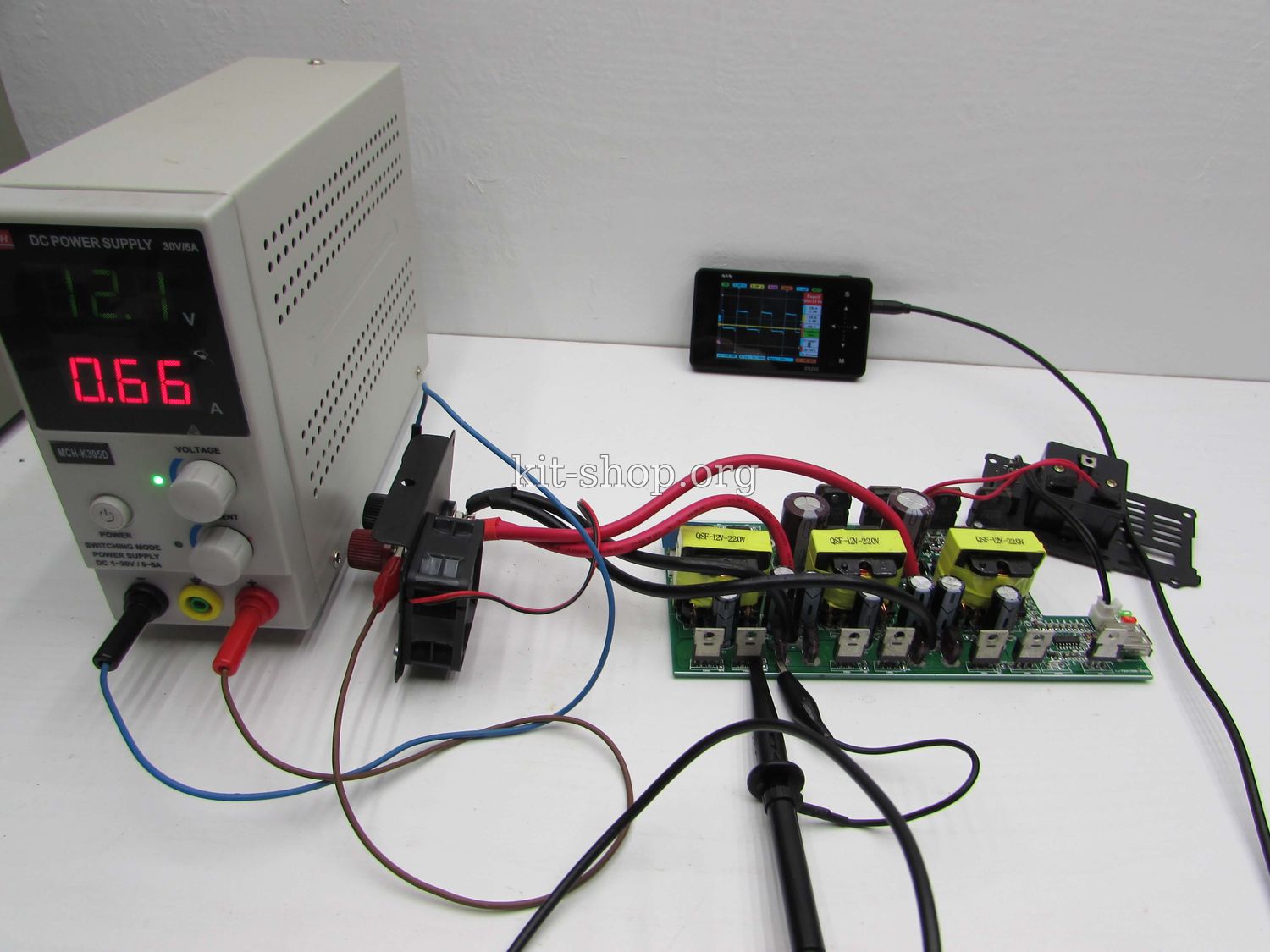

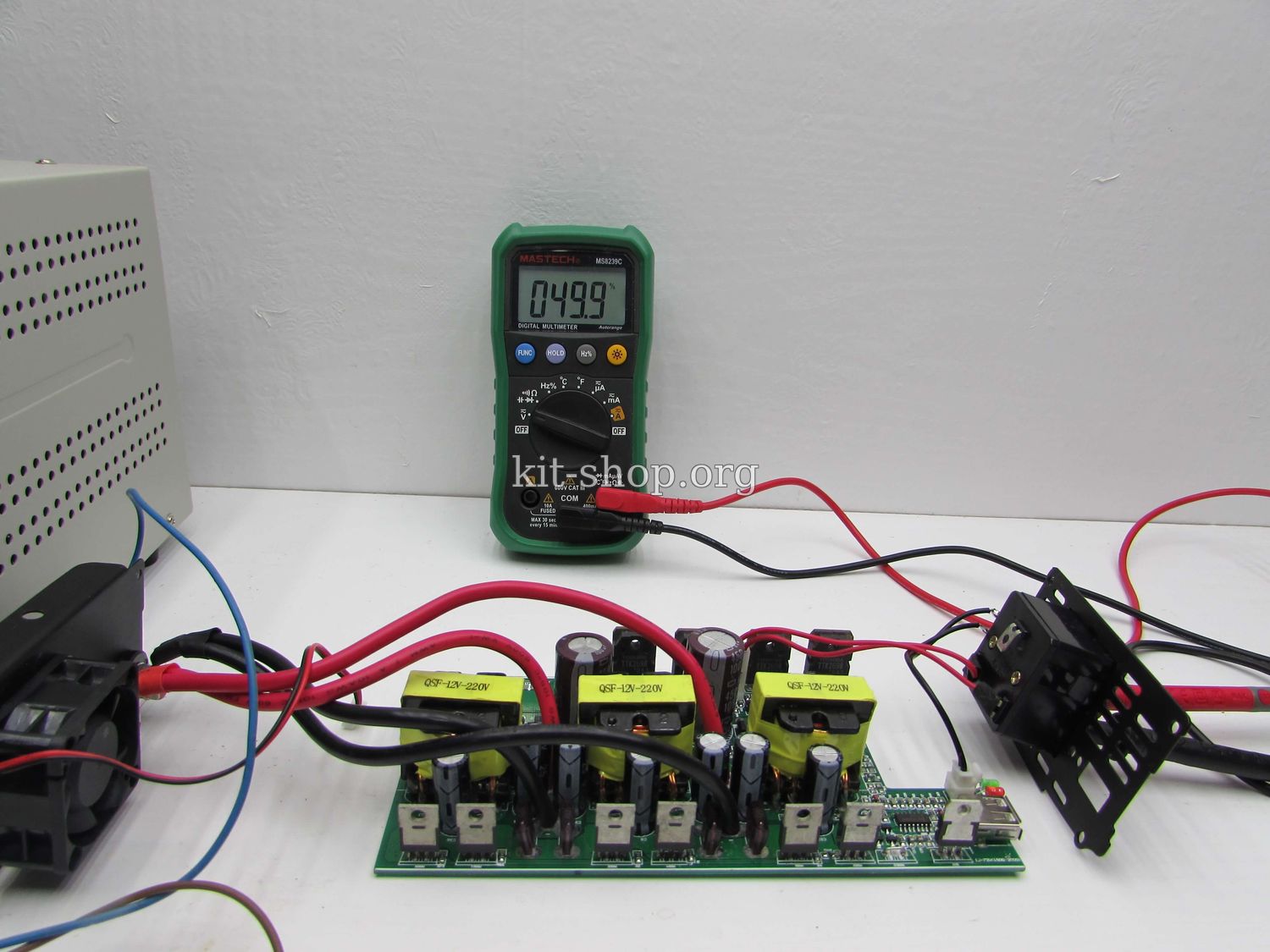

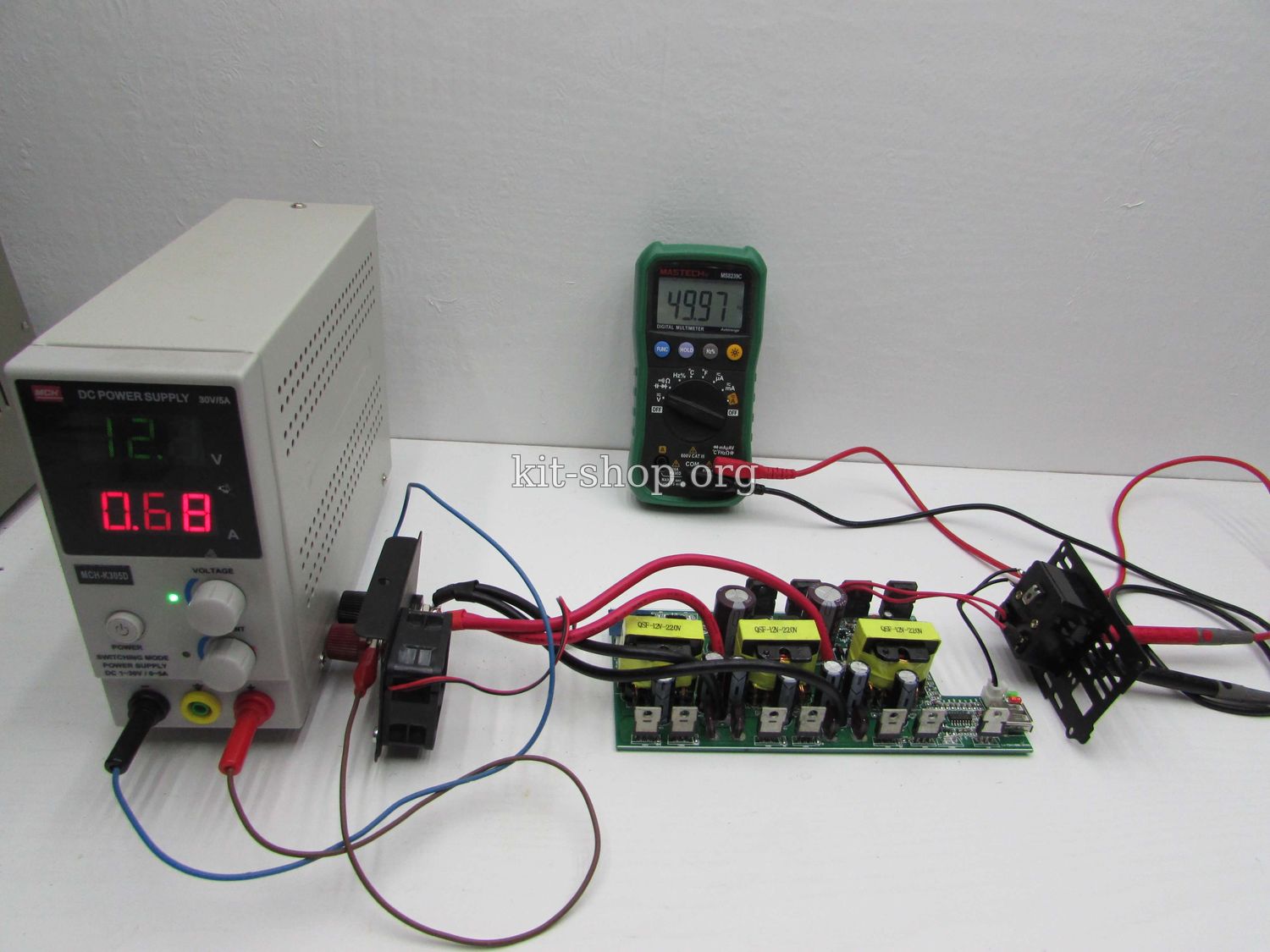

Теперь давайте приступим к тестам, первым делом подключим к блоку питания и проверим выходное напряжение и частоту.

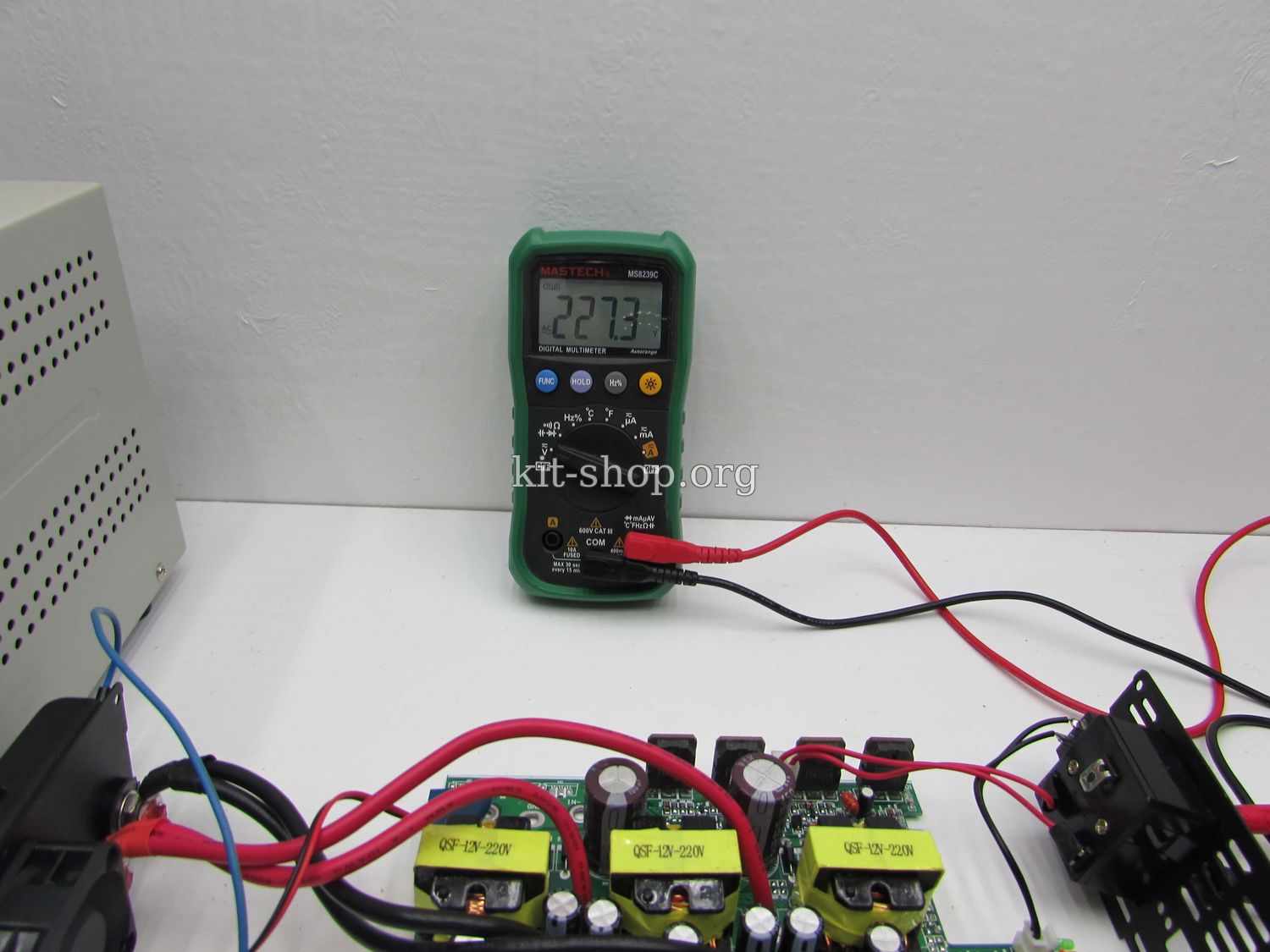

Напряжение в пределах 220 Вольт, частота 50 Герц, заполнение 50% все очень хорошо.




Посмотрим на наличие обещанной модифицированной синусоиды на выходе




Все нормально, идем дальше

Защит от пониженного напряжения питания срабатывает на напряжении 9,5В, от повышенного - около 15-15,5В (см. видео)

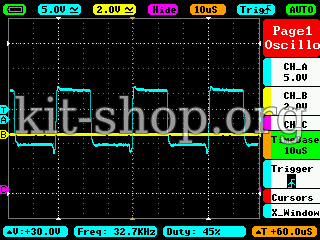

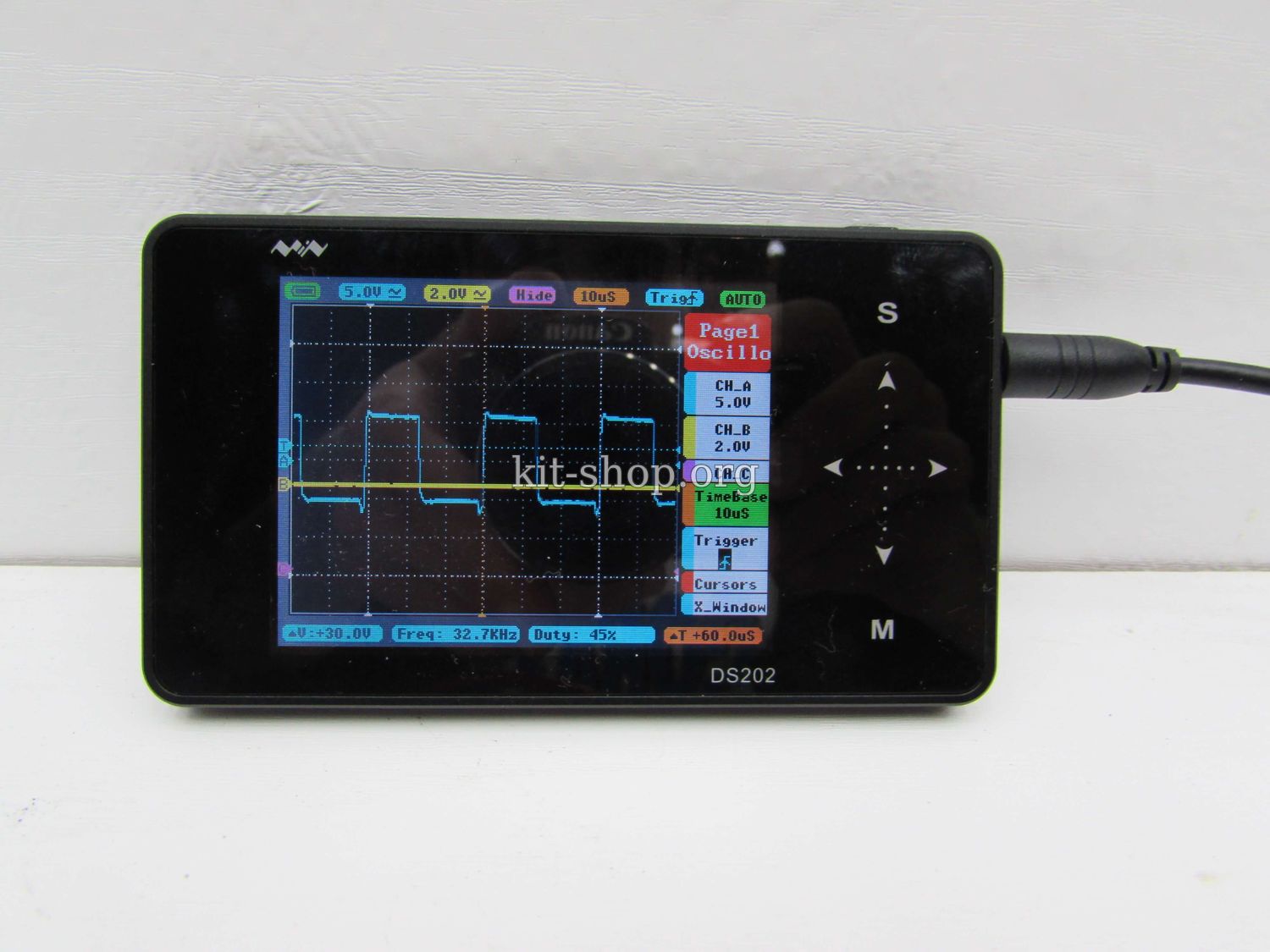

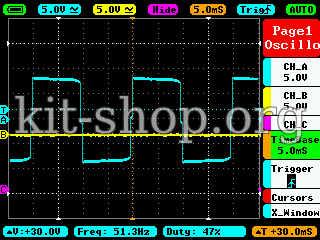

А это форма импульсов на затворе одного из полевиков низковольтной цепи, рабочая частота начального генератора около 33 кГц



Завершающий тест на выходную мощность

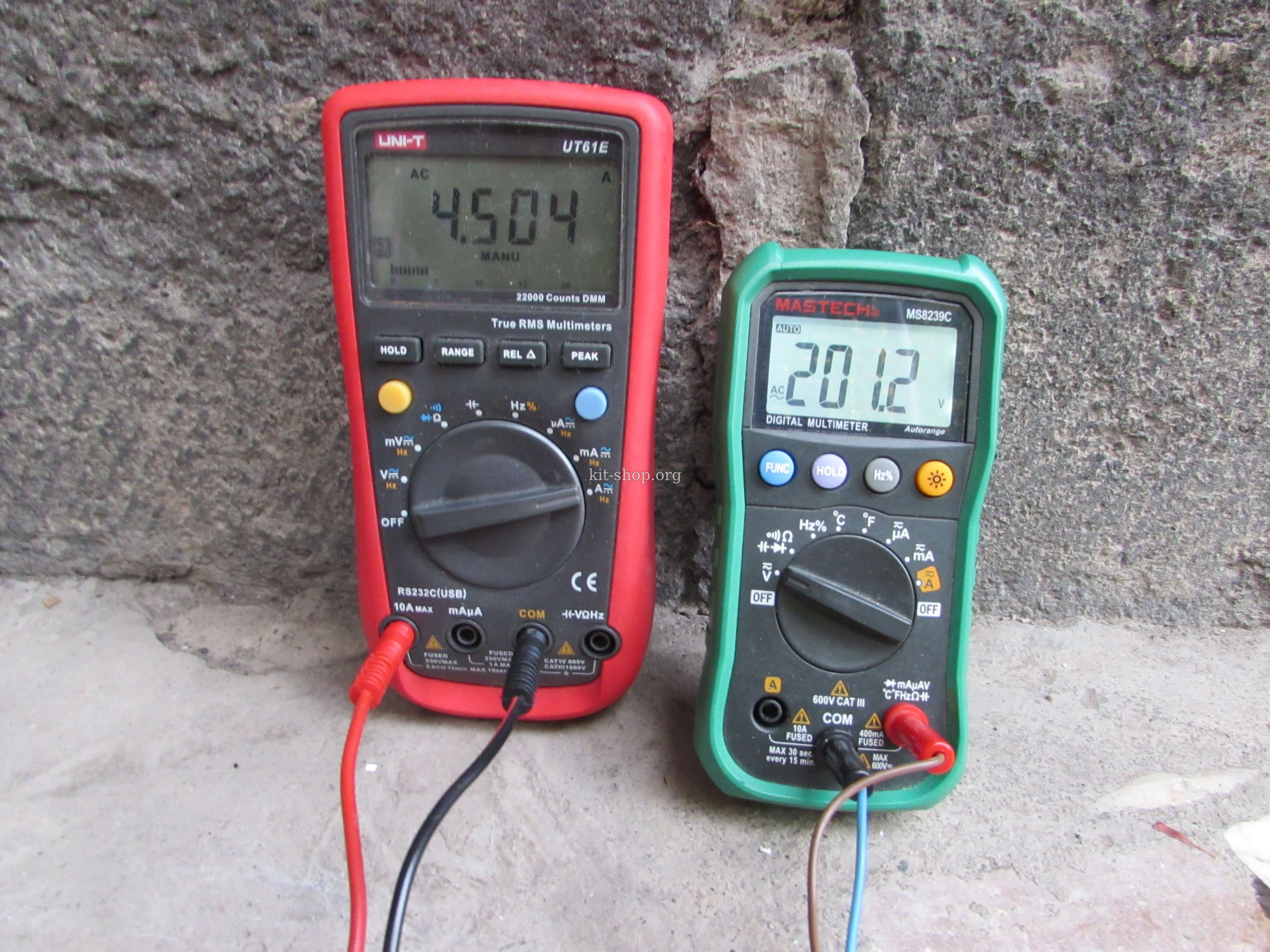

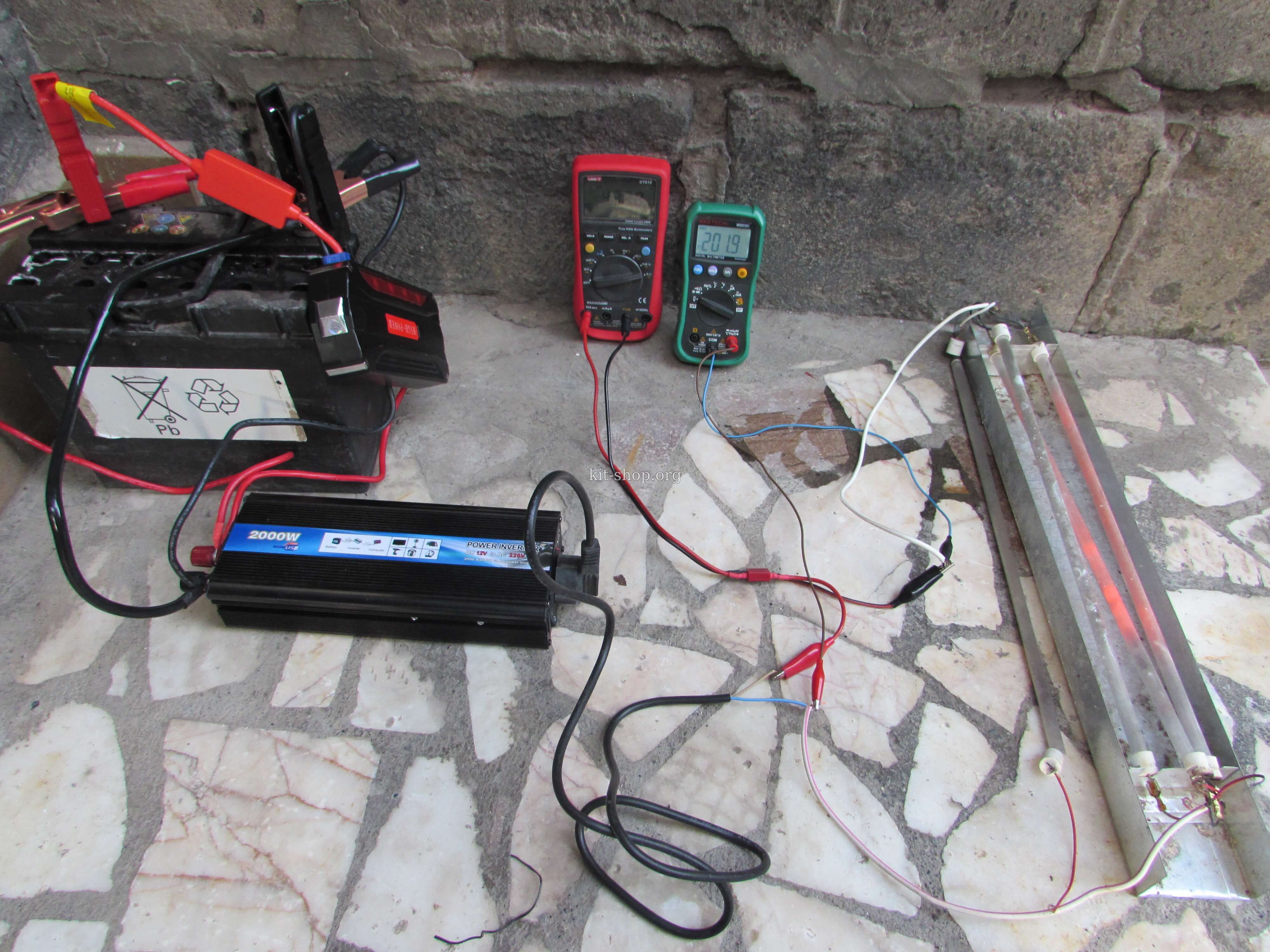

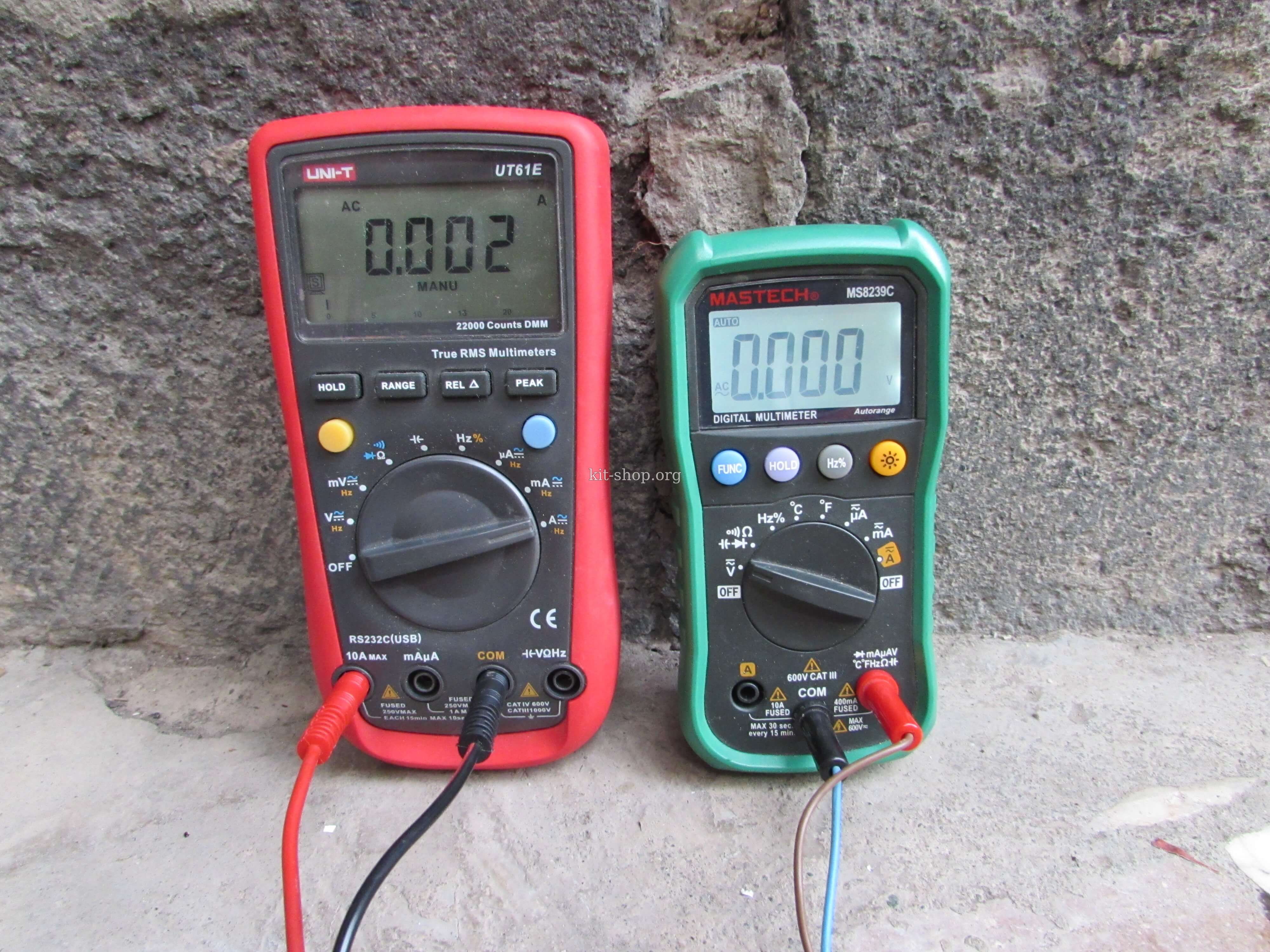

Мультиметры как всегда - красный отображает выходной ток, зеленый выходное напряжение под нагрузкой.

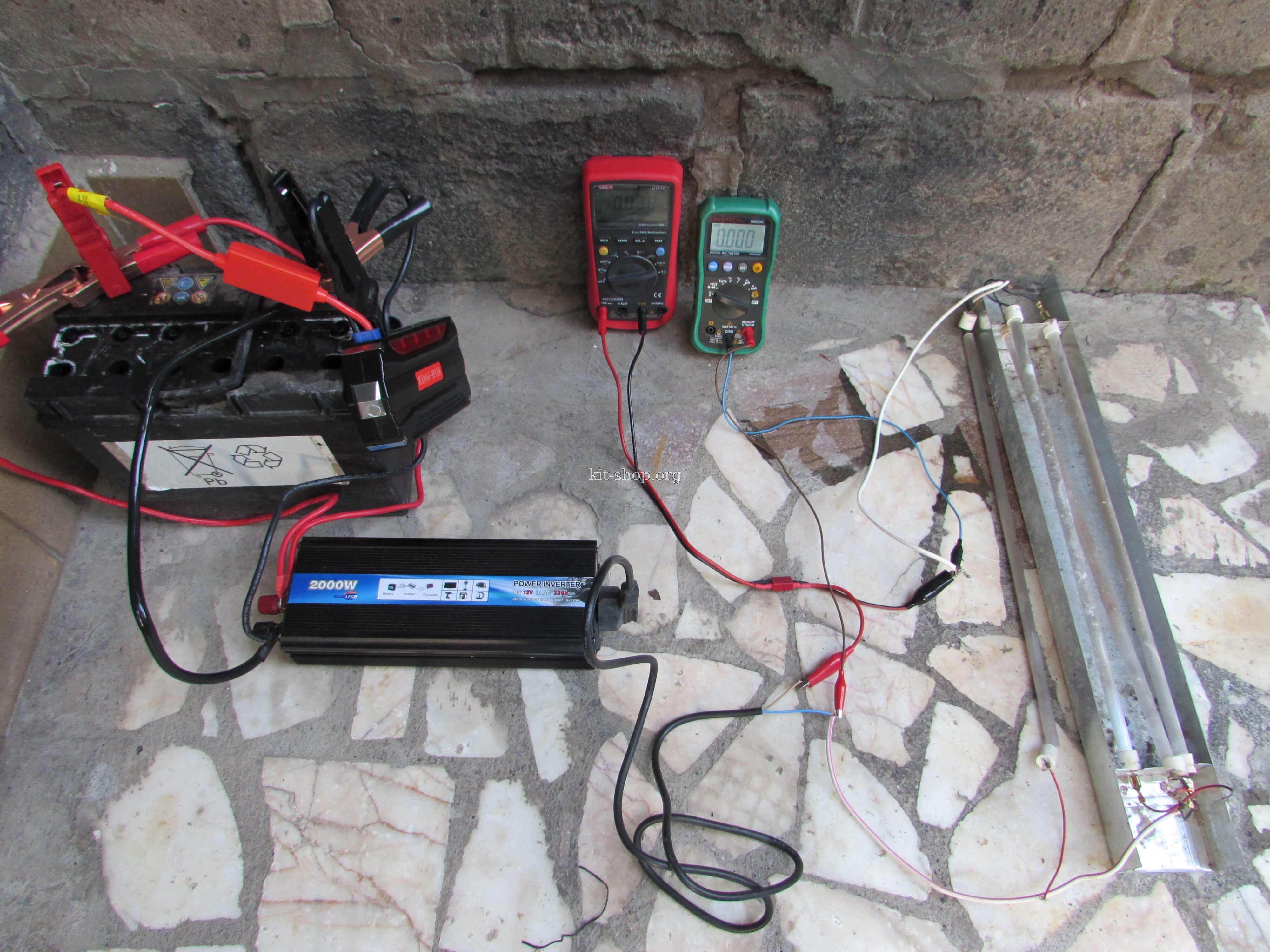

Нагрузкой служат пассивные обогреватели.

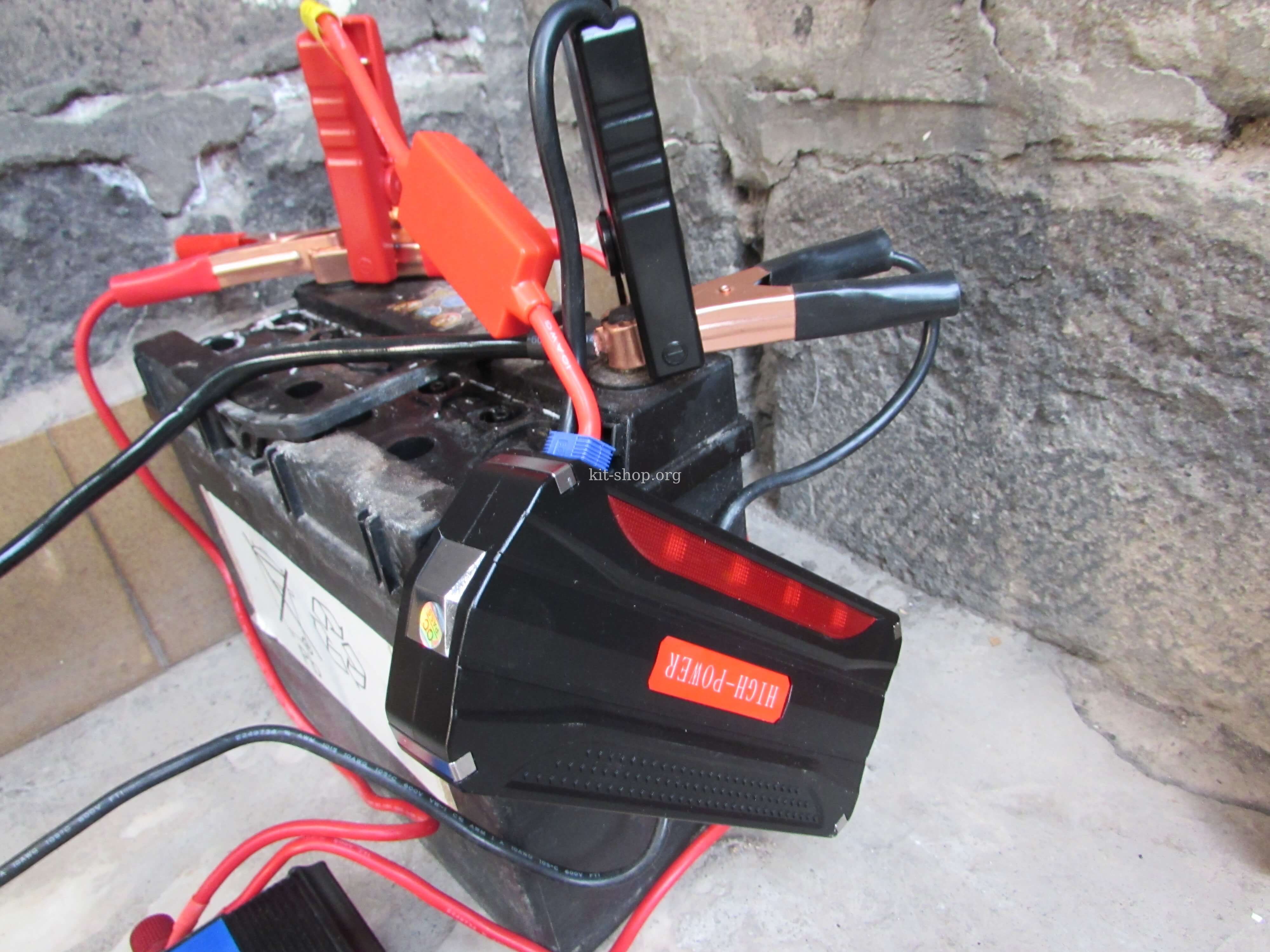

Еще забыл сказать, что на днях я частично угробил аккумулятор, поэтому параллельно ему подключен JUMP STARTER, в качестве вспомогательного аккумулятора.



В принципе как и ожидалось мощность около 900-950 ватт, в ходе тестов снял до 1000 ватт, после уже сработает защита, собсно такая мощность  была указана   на странице продавца, это их в какой-то мере оправдывает.





Но с учетом стоимости всего в 45 баксов, вы получаете инвертор на 1000 ватт, который со своими задачами справляется.

Недостатки.

Самый основной недостаток заключается в том, что кулер работает не автоматически, он постоянно включен и довольно шумный.
Больше недостатков не было замечено, достоинств куда больше.

Красивое оформление неплохая мощность, четкая работа защит, с его помощью можно спокойно питать скажем  дрель или болгарку напрямую от бортовой сети автомобиля.
На силовых компонентах китайцы не жадничали, все красиво и толково организовано.
Если дополнить этот инвертор формирователем чистого синуса на 1000 ватт, а это будет стоить около 25 долларов, то получите отличный киловаттный инвертор с чистым синусом всего за 75 долларов, если покупать готовый инвертор с чистой синусоидой на 1000 ватт, придется раскошелиться долларов на 130-150 как минимум.
