Инфракрасный приемник дистанционного управления.

Товар  можно купить тут

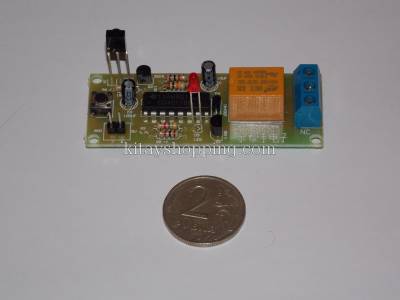

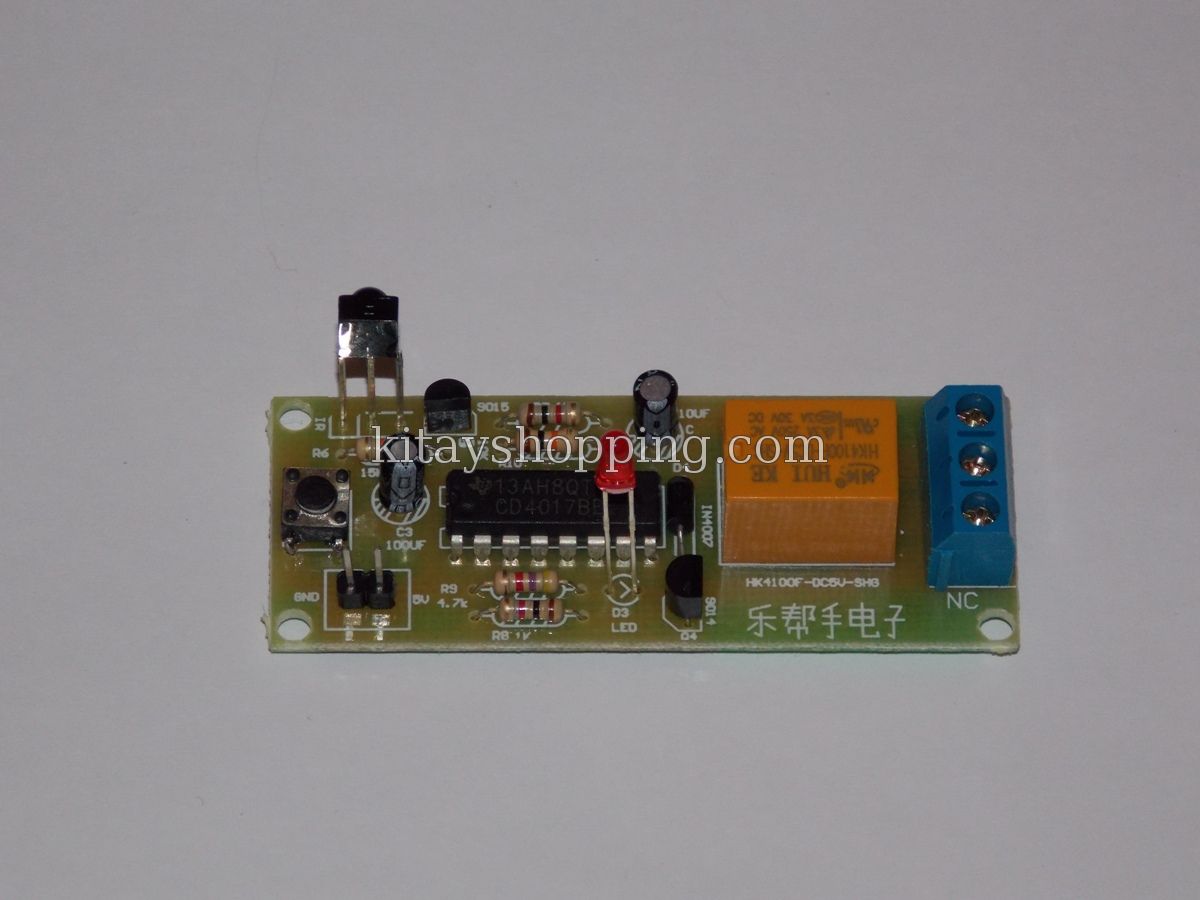

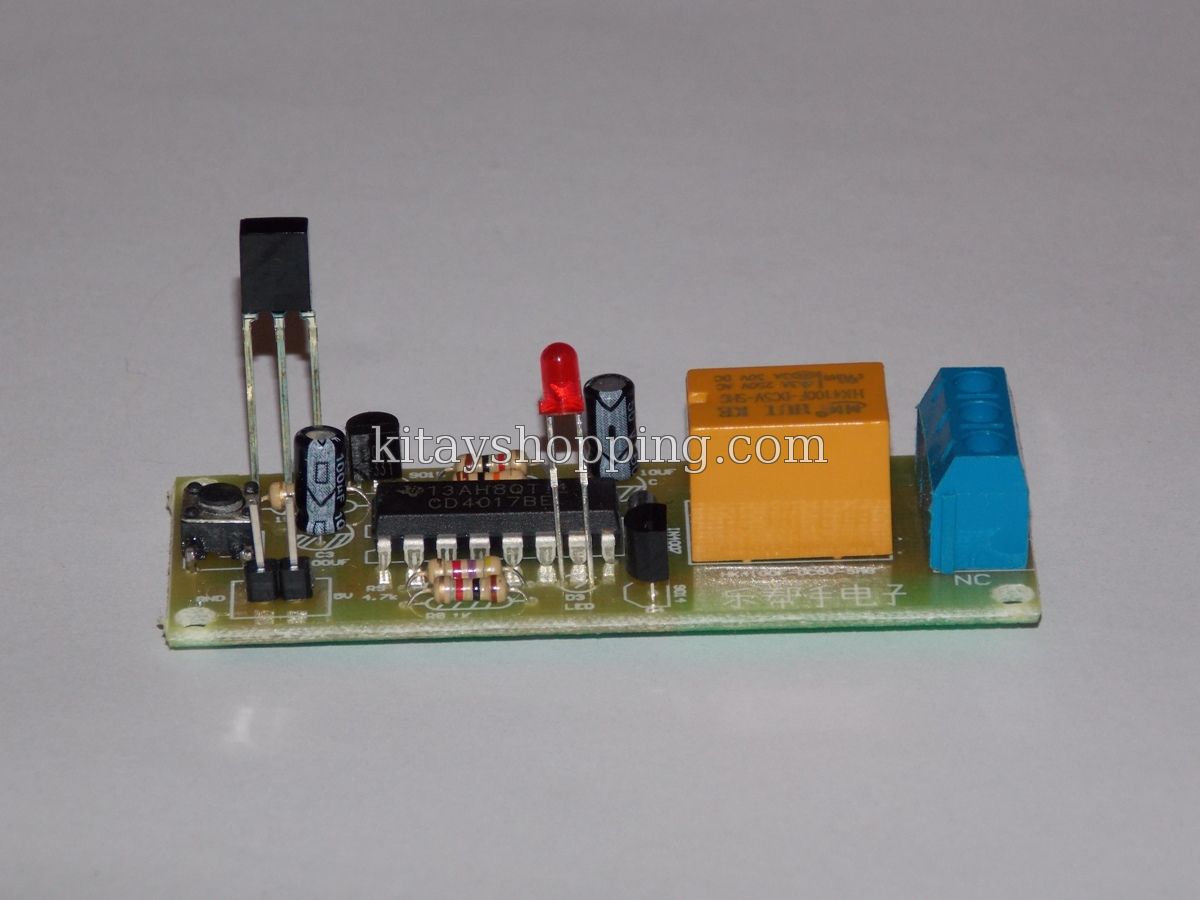

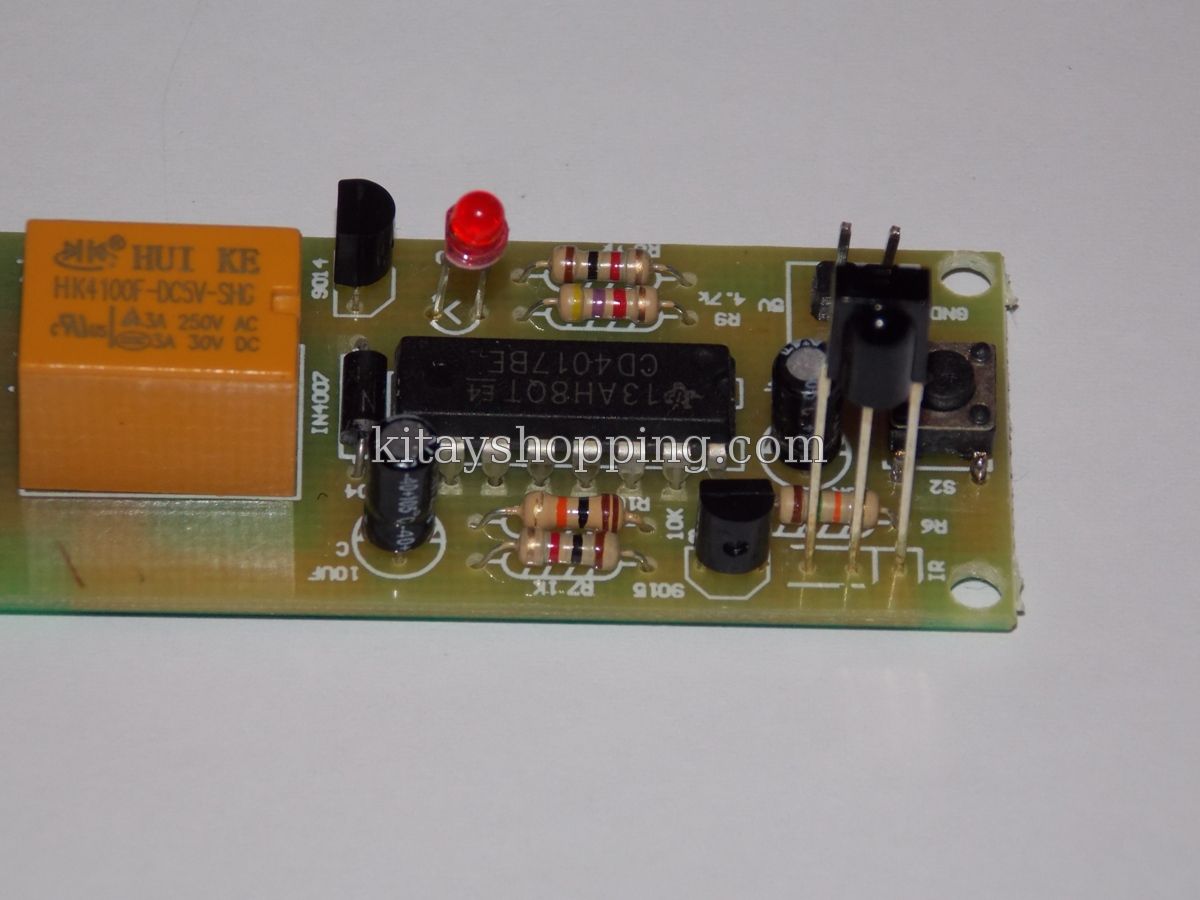

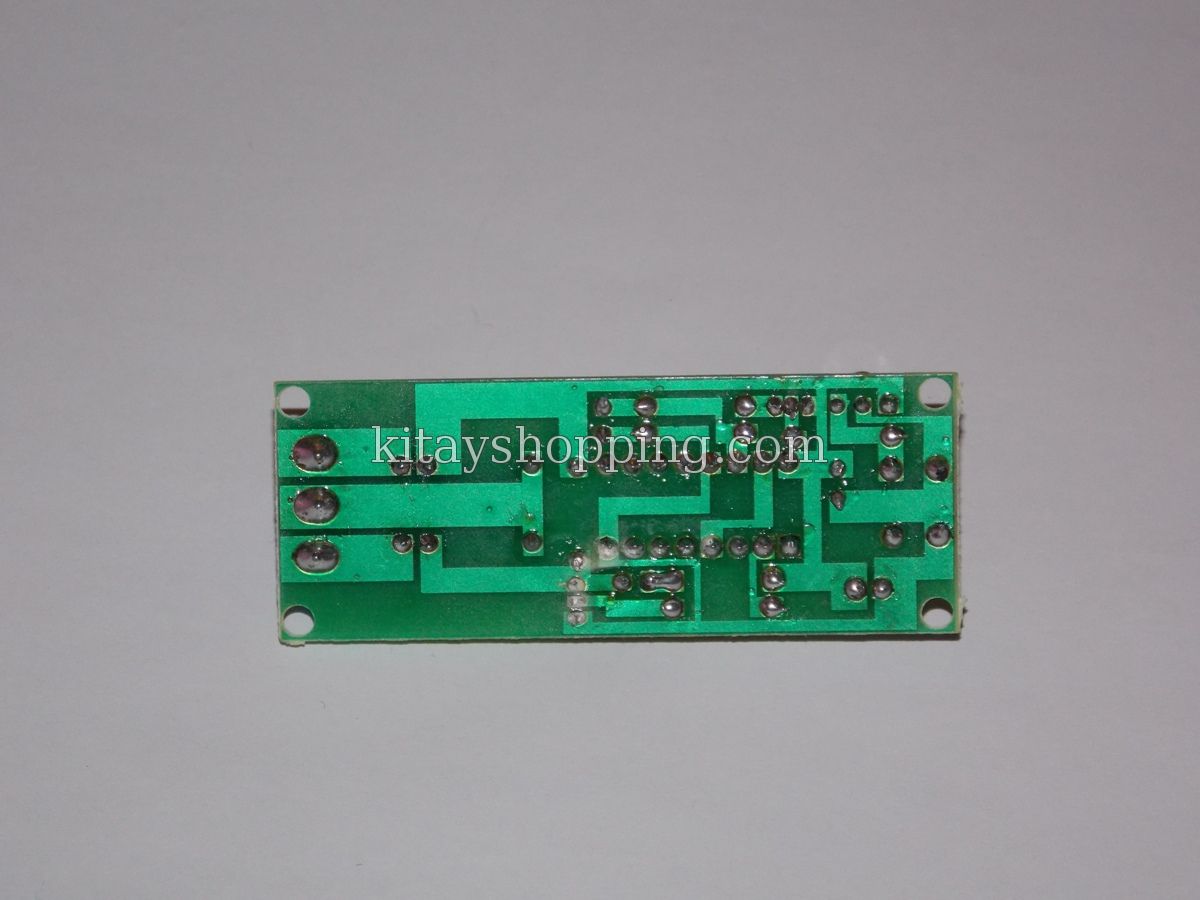

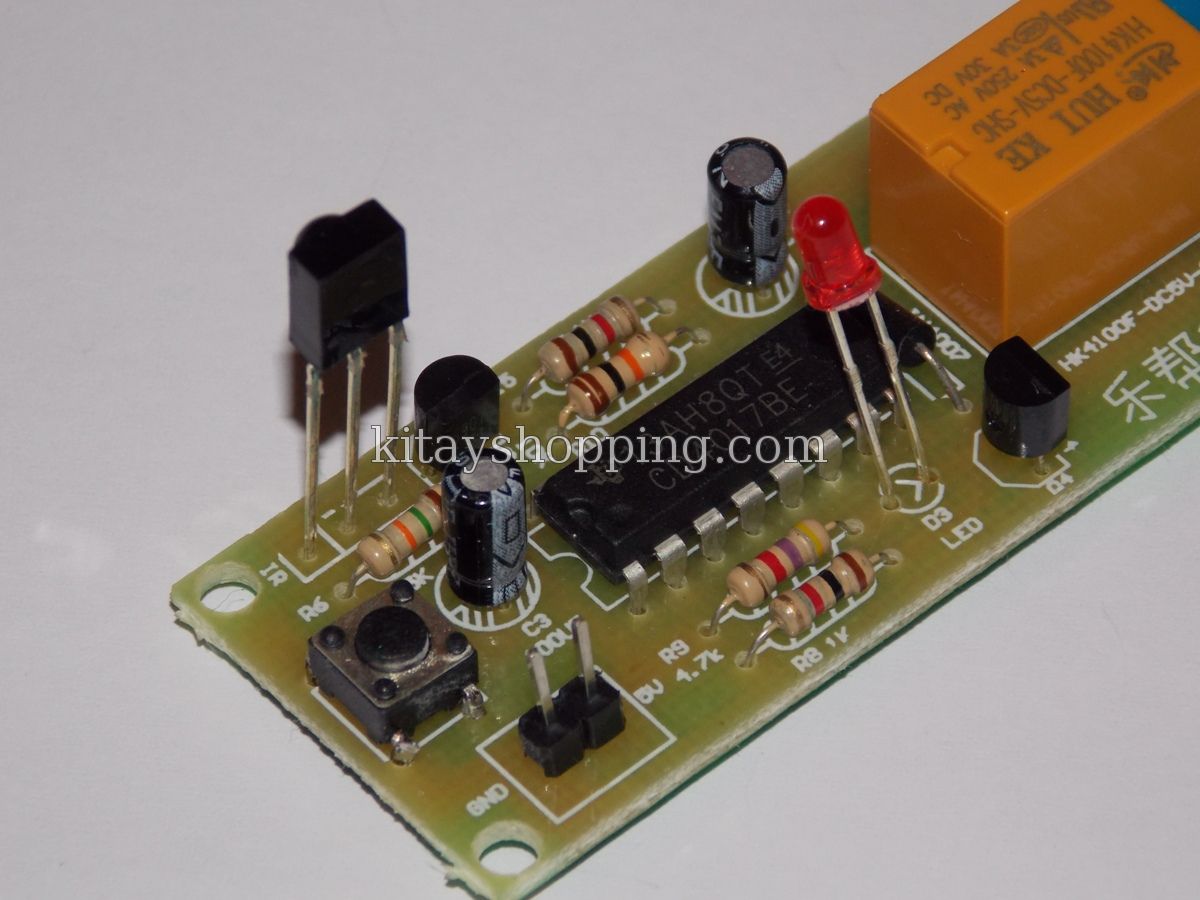

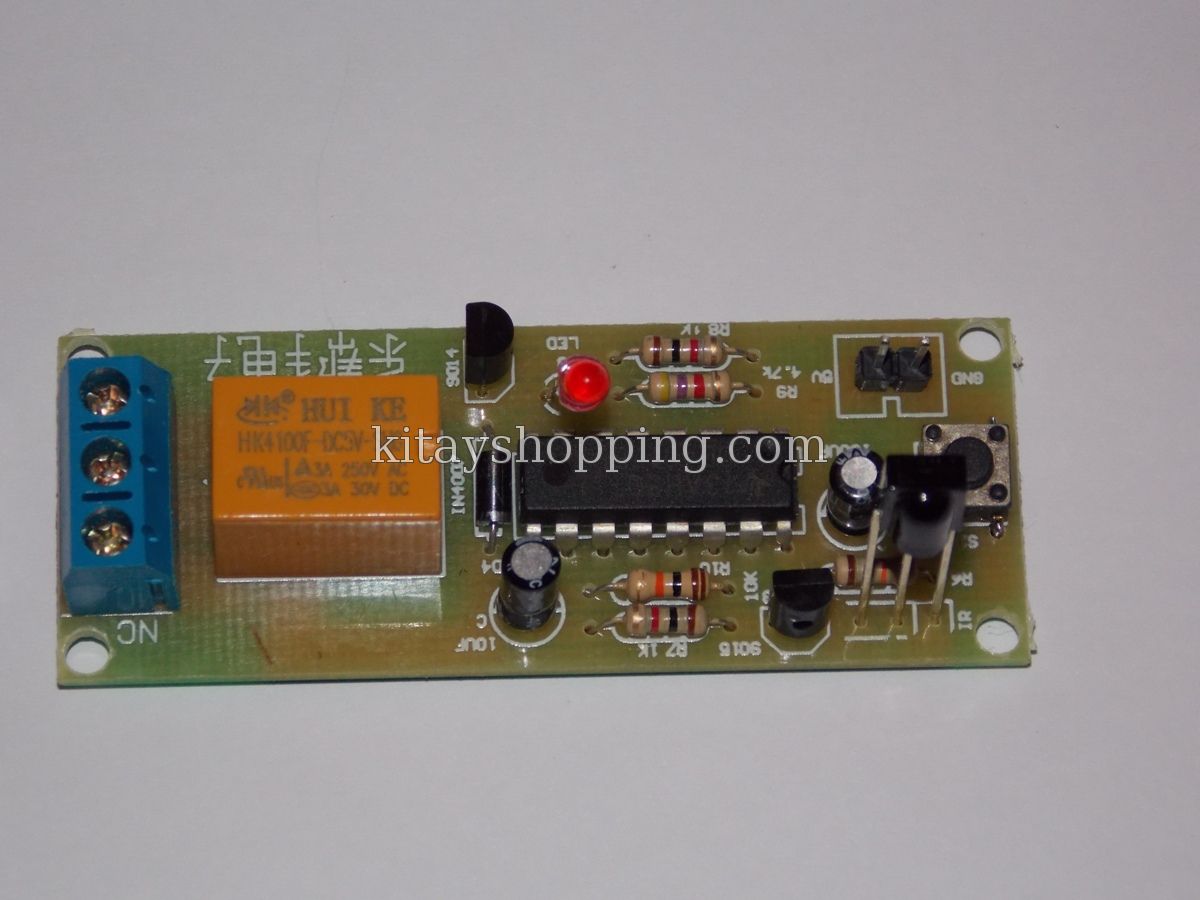

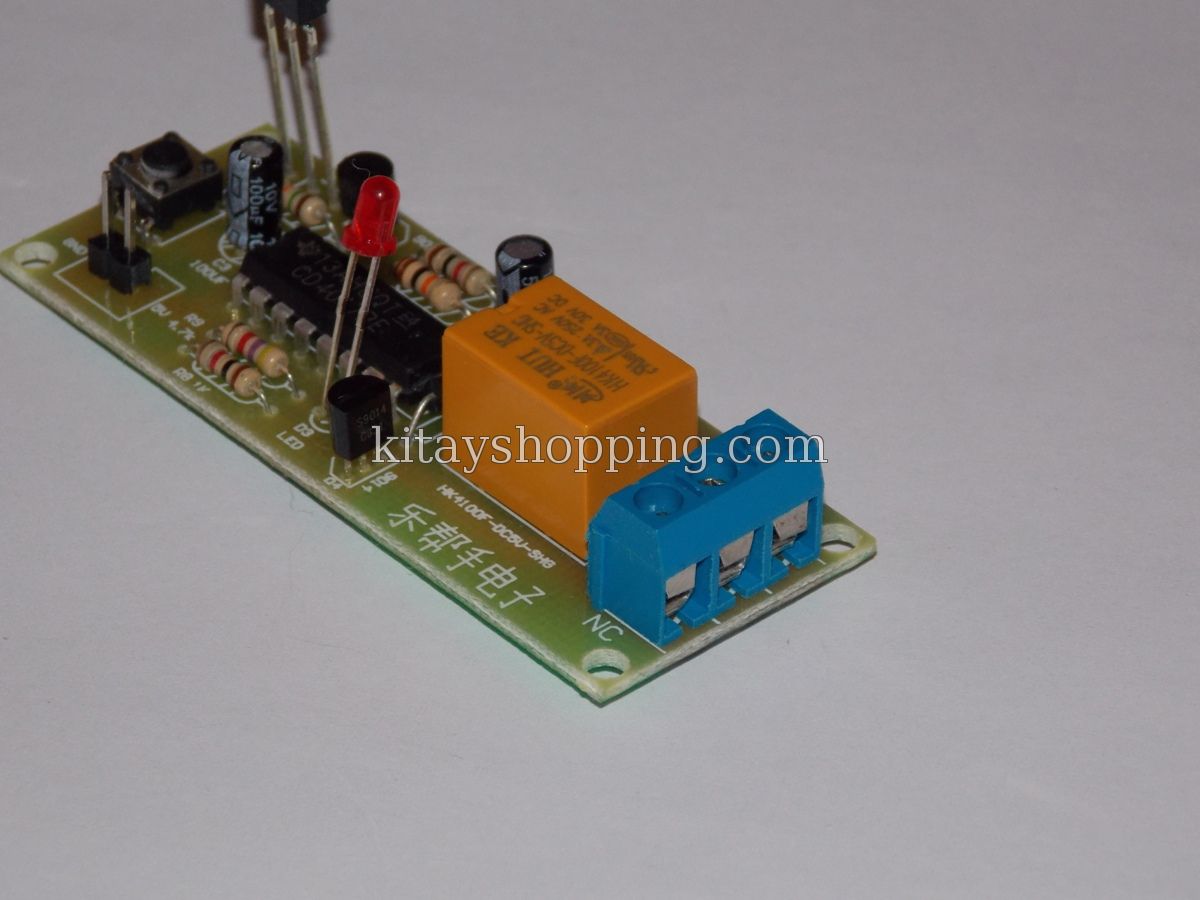

Набор для сборки инфракрасного приемника дистанционного управления, который предназначен для использования в разнообразных самоделках. Все детали подписаны на плате, сама плата очень качественная.



Характеристики.

  1. Модель HRX2.
  2. Напряжение питания 5В.
  3. Тип выхода: нормально замкнутый и нормально разомкнутый контакт реле.
  4. Коммутируемая нагрузка не более 300Вт.
  5. Тип контроля: дистанционное и ручное управление.
  6. Материал печатной платы FR-4.
  7. Размеры 66.5мм х 24мм





Принципиальная схема.



Когда инфракрасный датчик получает дистанционный инфракрасный сигнал, на его выходе формируется отрицательный импульс. После инвертирования транзистором, с помощью цепочки C2, R5 образуется стробирующий сигнал, поступающий на импульсный вход 14 микросхемы. U1 - схема бистабильного триггера. Каждый входной импульс перекидывает триггер в другое стабильное состояние, что приводит к срабатыванию или отпусканию реле и, соответственно, к замыканию или размыканию его контактов.



Функционирование.



Правильно собранный приемник может принимать любой инфракрасный сигнал от передатчика.

При каждом импульсе от инфракрасного дистанционного пульта (передатчика) реле приемника сработает (контакты буду замыкаться или размыкаться).

То же самое будет при использовании кнопки на плате приемника.
