Полный обзор популярного импульсного БП

Товар  можно купить тут

Приветствую всех читателей. Давно просили протестировать этот импульсный источник питания, который стал очень популярным среди самоделкинов. Это довольно дешевый блок, который может быть использован в качестве источника питания в самодельной паяльной станции, лабораторного бп, и тп., в общем универсальная штука.


Китайцы выпускают несколько версий, по схематехнике почти не отличается, разница лишь в выходном напряжении и токе,мой образец на 24 Вольта, с заявленным током 4А и 6 А с в случае использования дополнительного кулера.

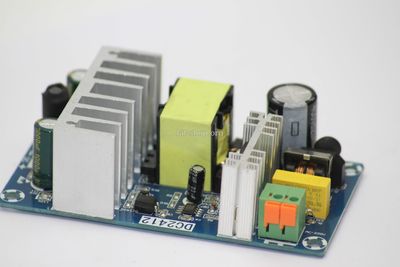

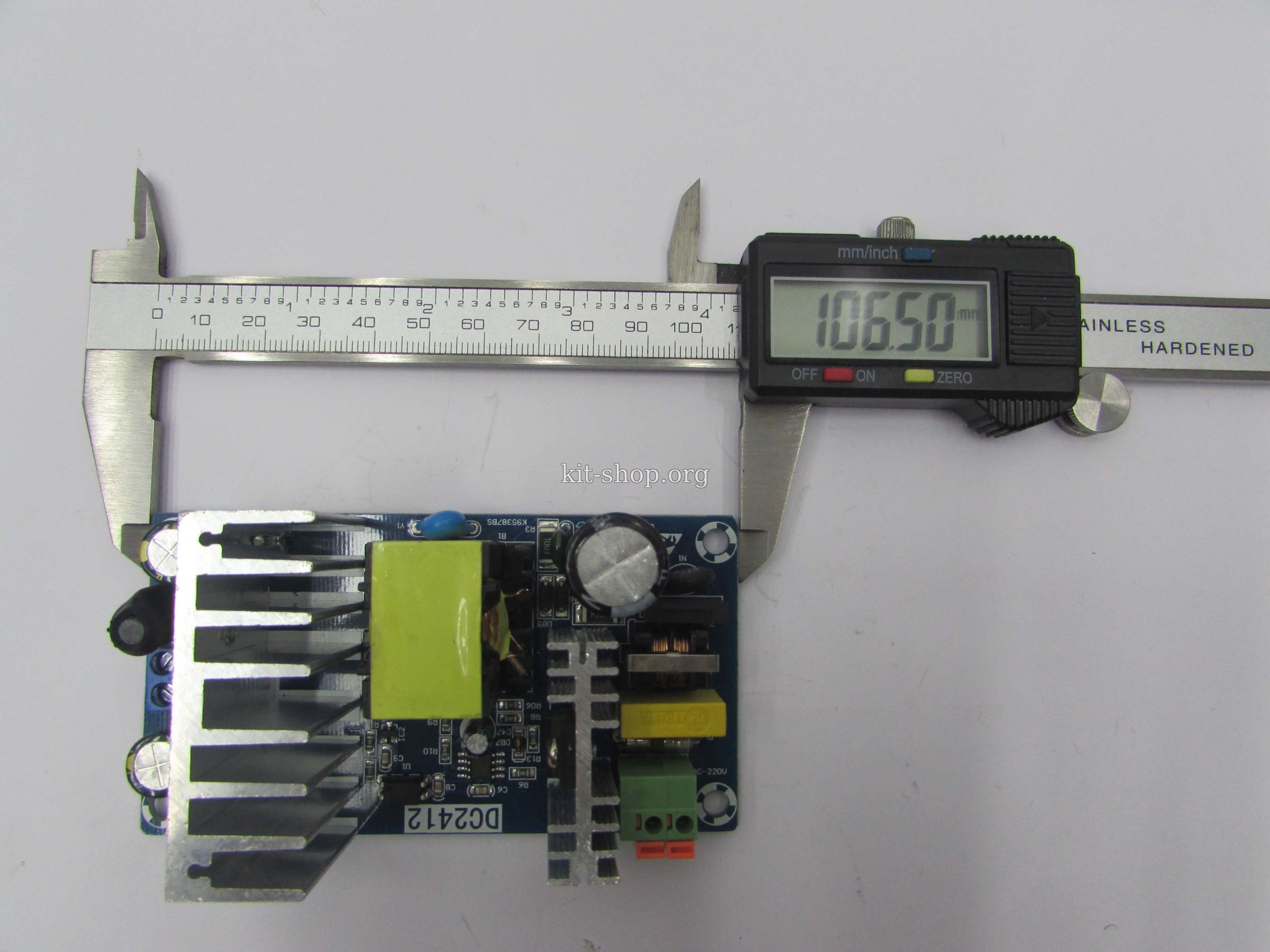

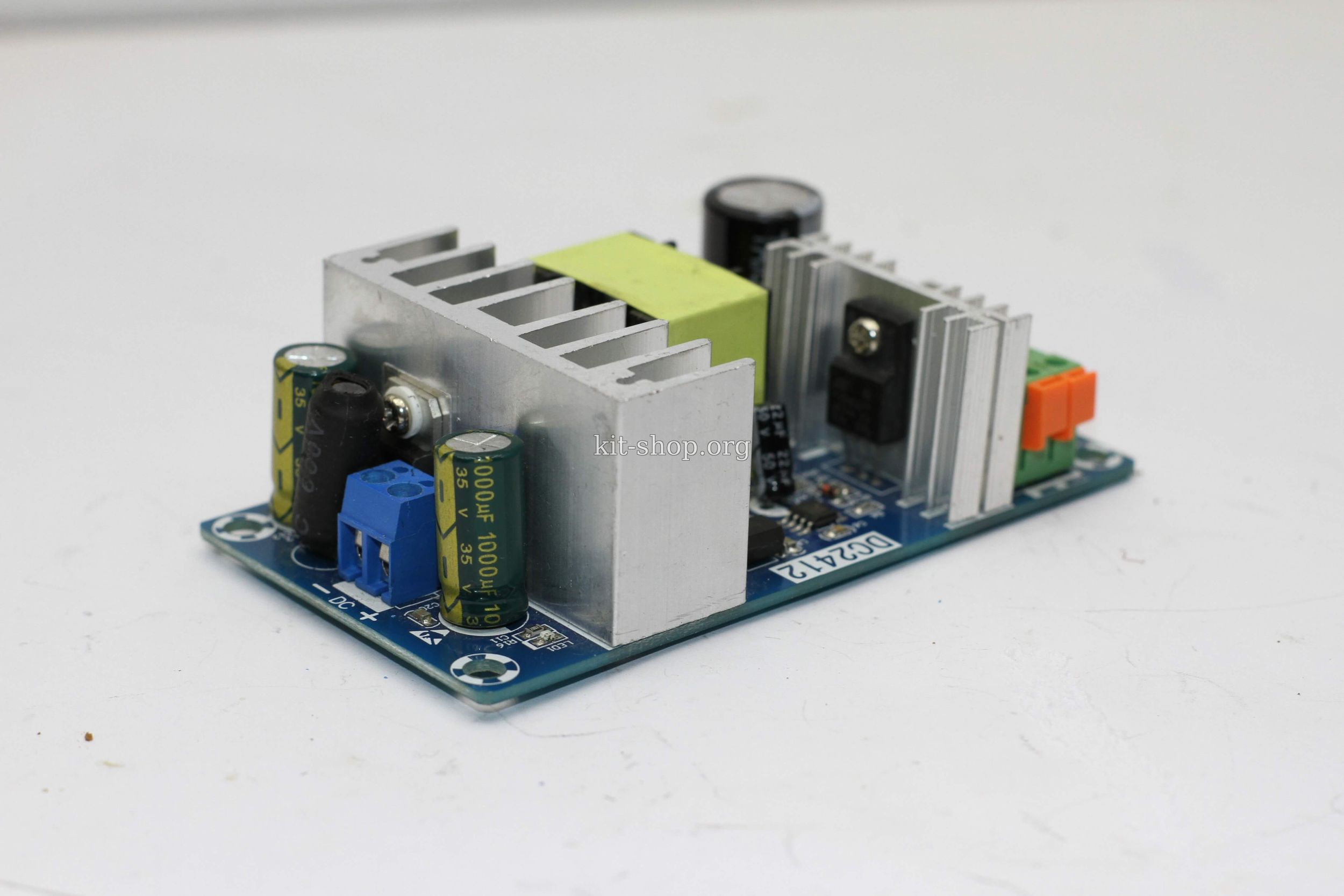

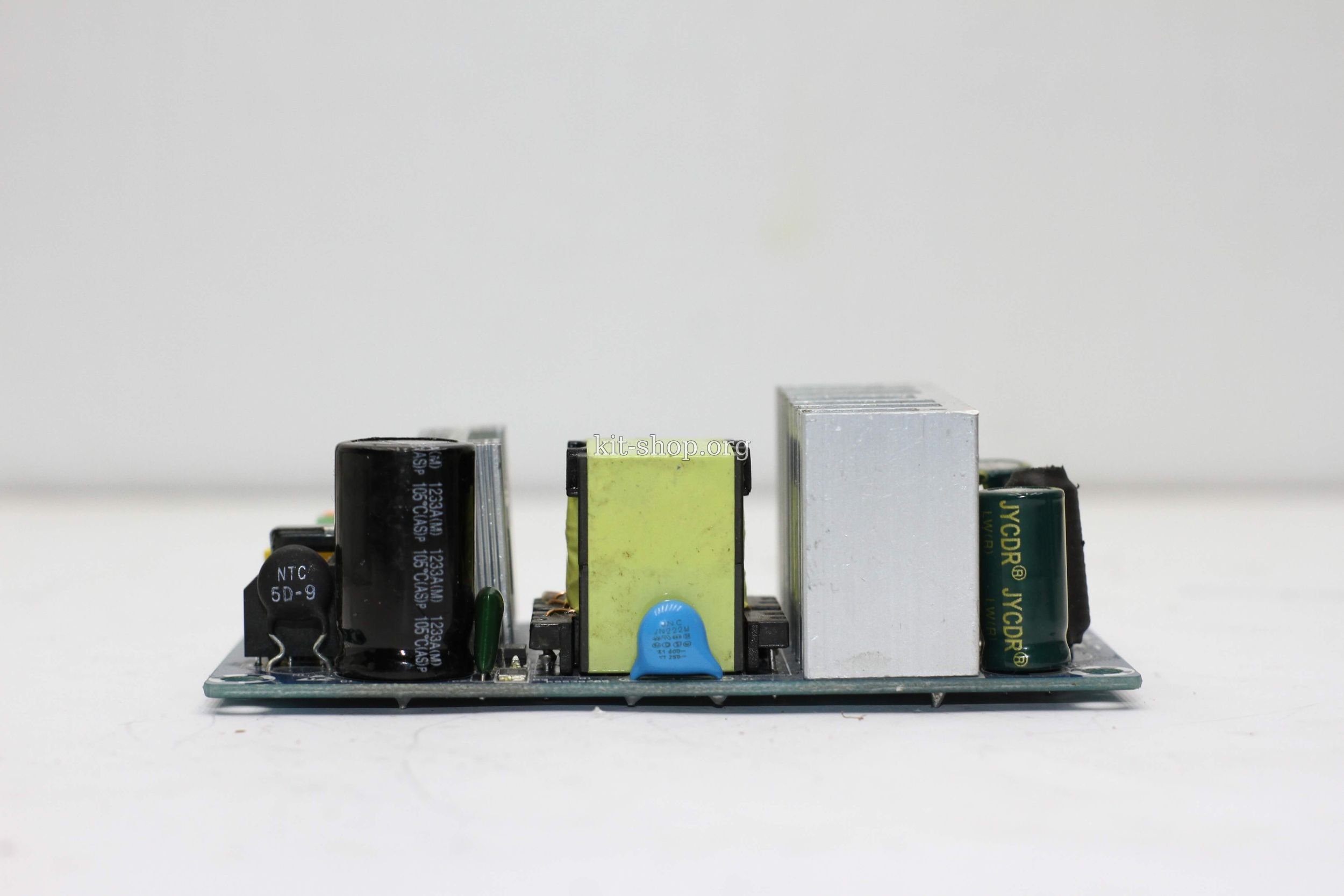

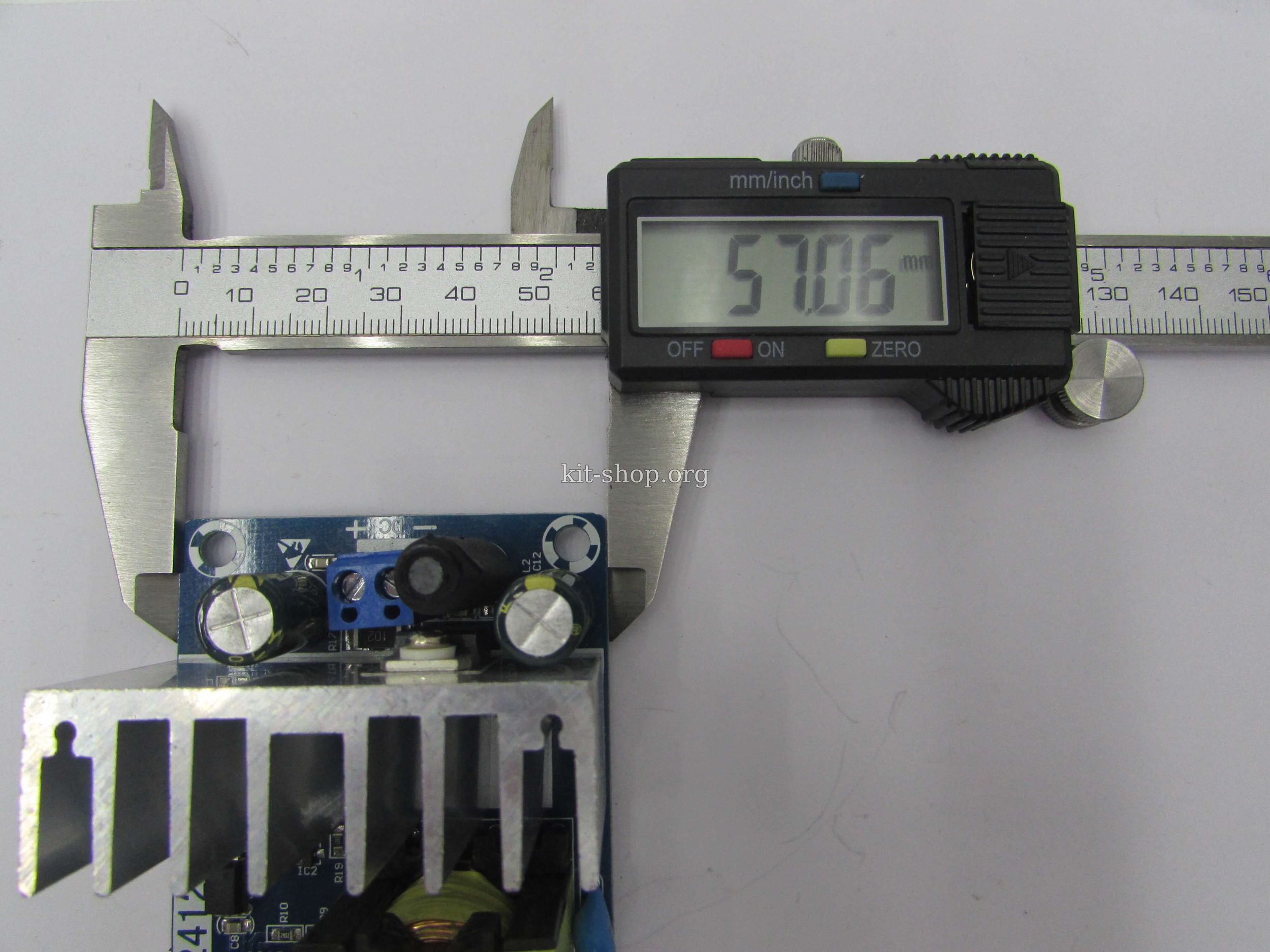

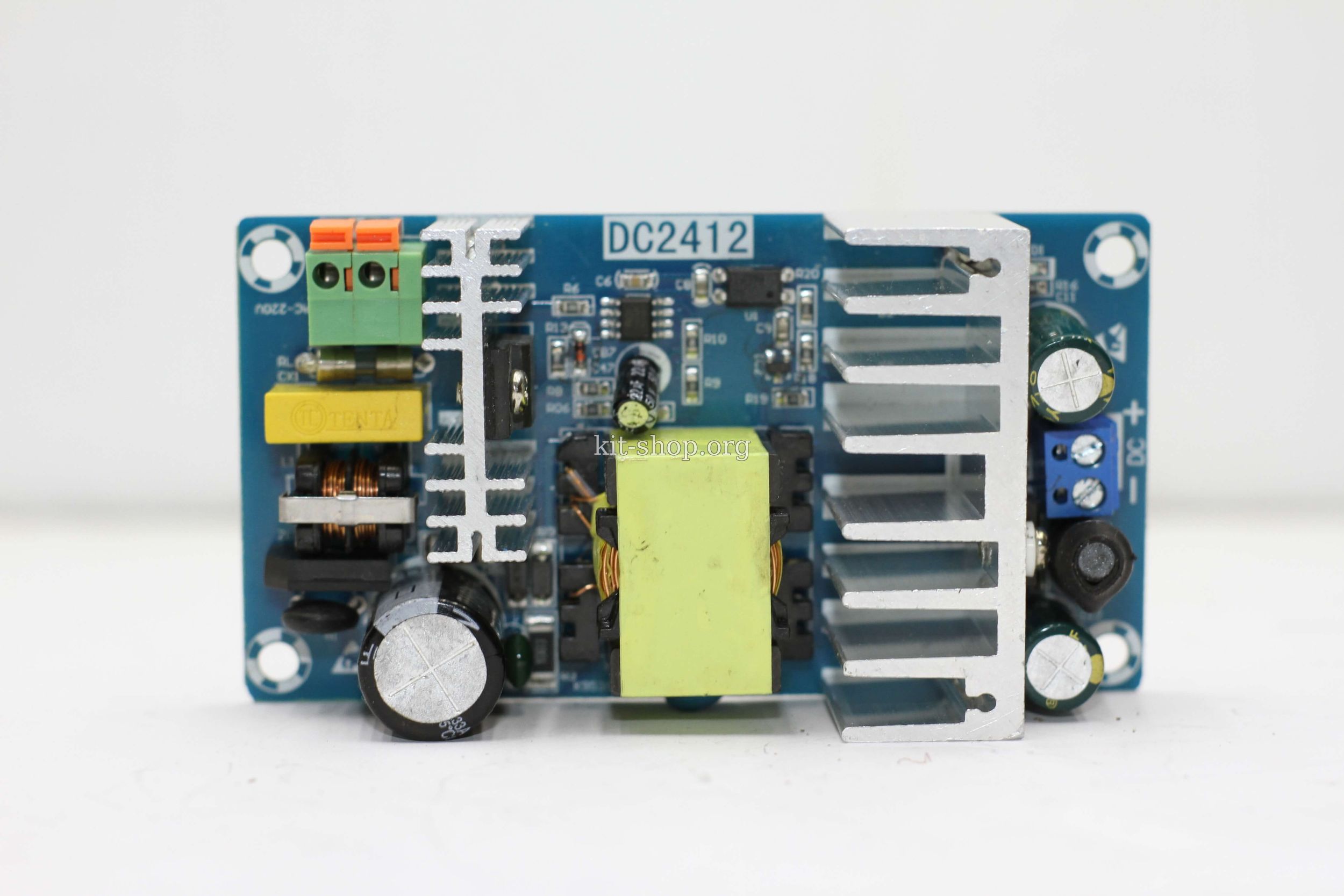

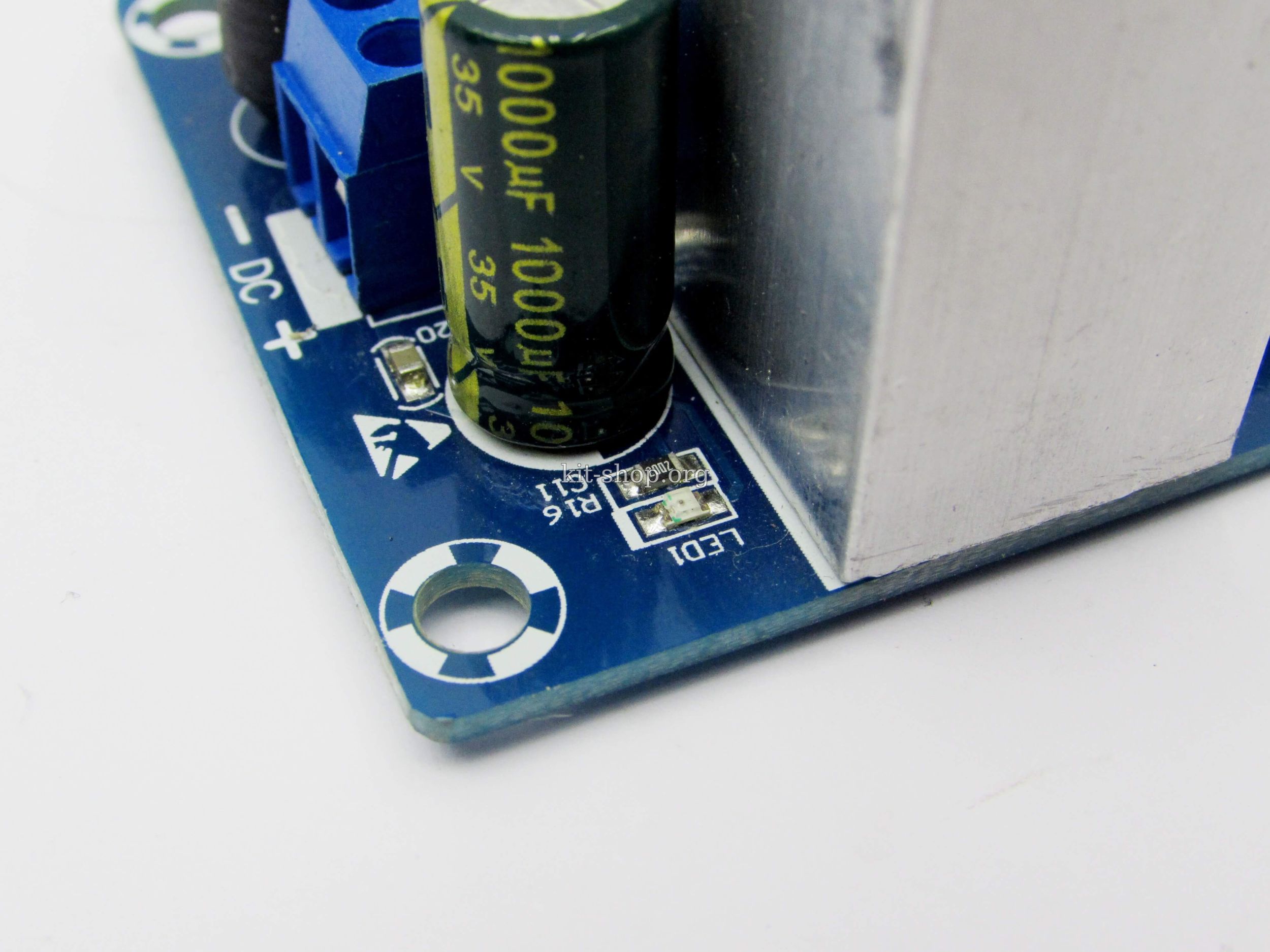

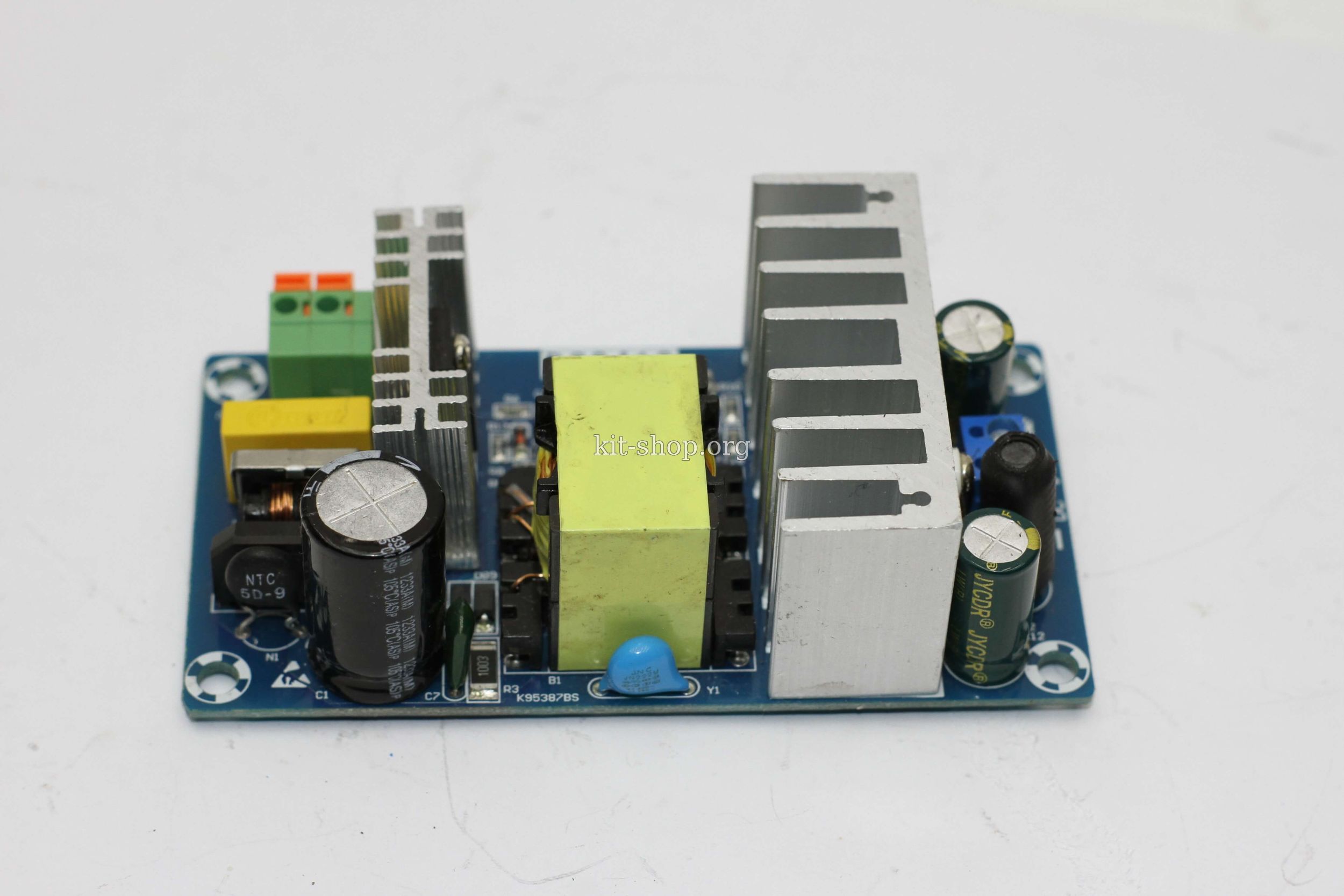

Плата довольно компактная, габаритные размеры с небольшой погрешностью вы сейчас видите на своих экранах.

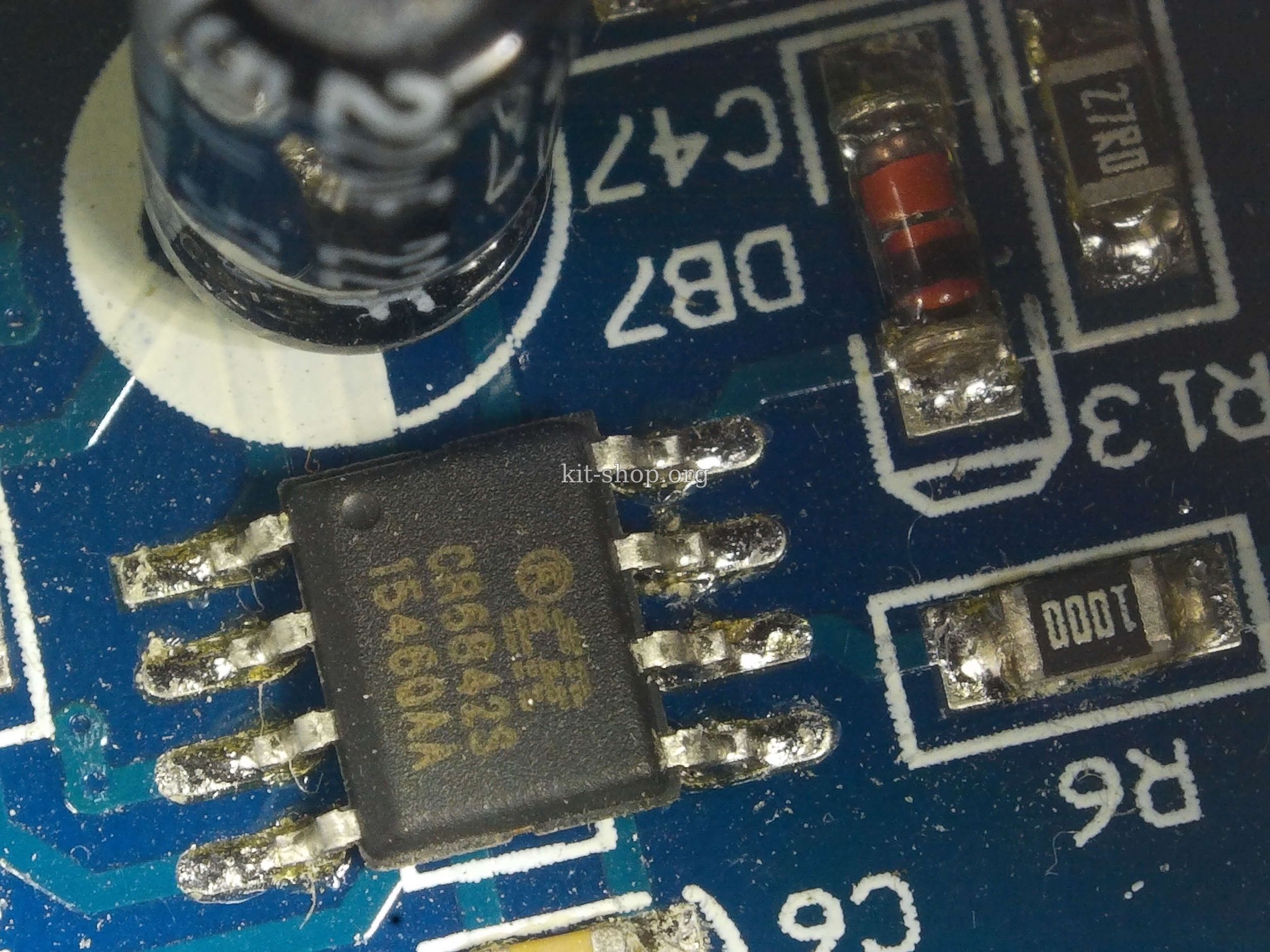

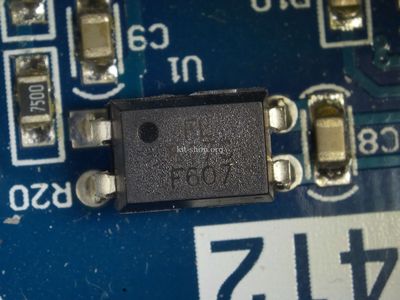

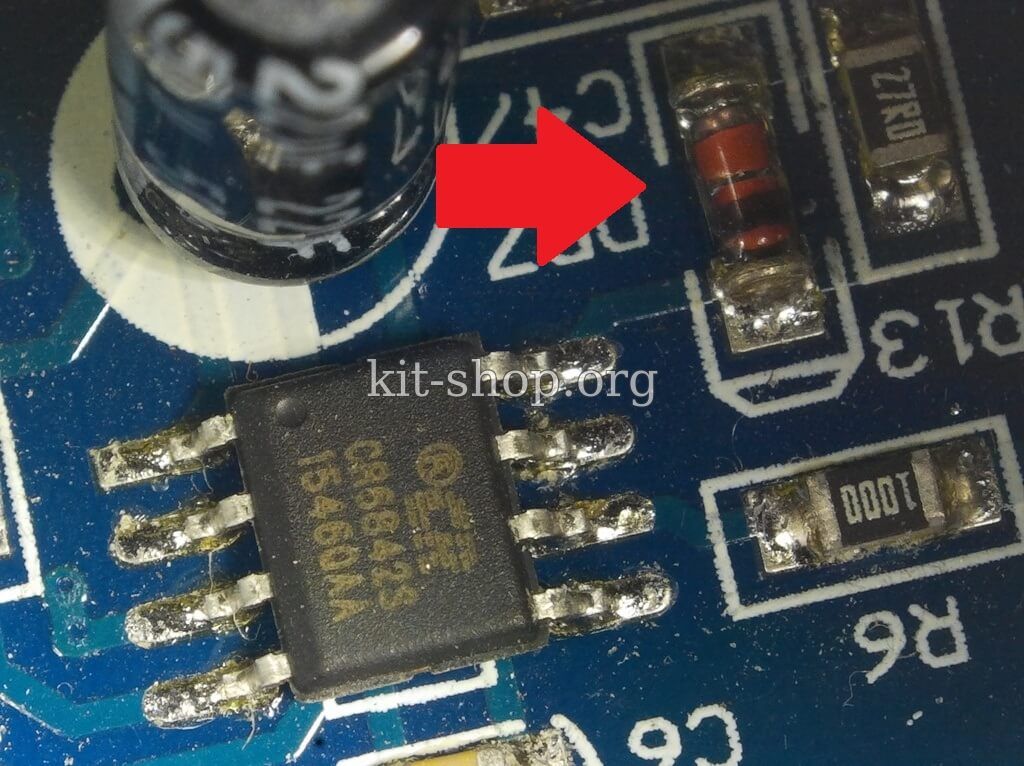

О схеме. Это однотактный сетевой понижающий импульсный источник питания со стабилизацией выходного напряжения и защитой по току. Построена схема на базе не очень уж и популярного шим контроллера CR6842 (аналог SG6842), по мне нa микросхемах семейства UC38XX блок был бы более ремонтопригодным, родная микросхема довольно дорогая.

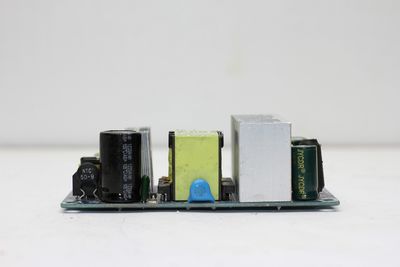

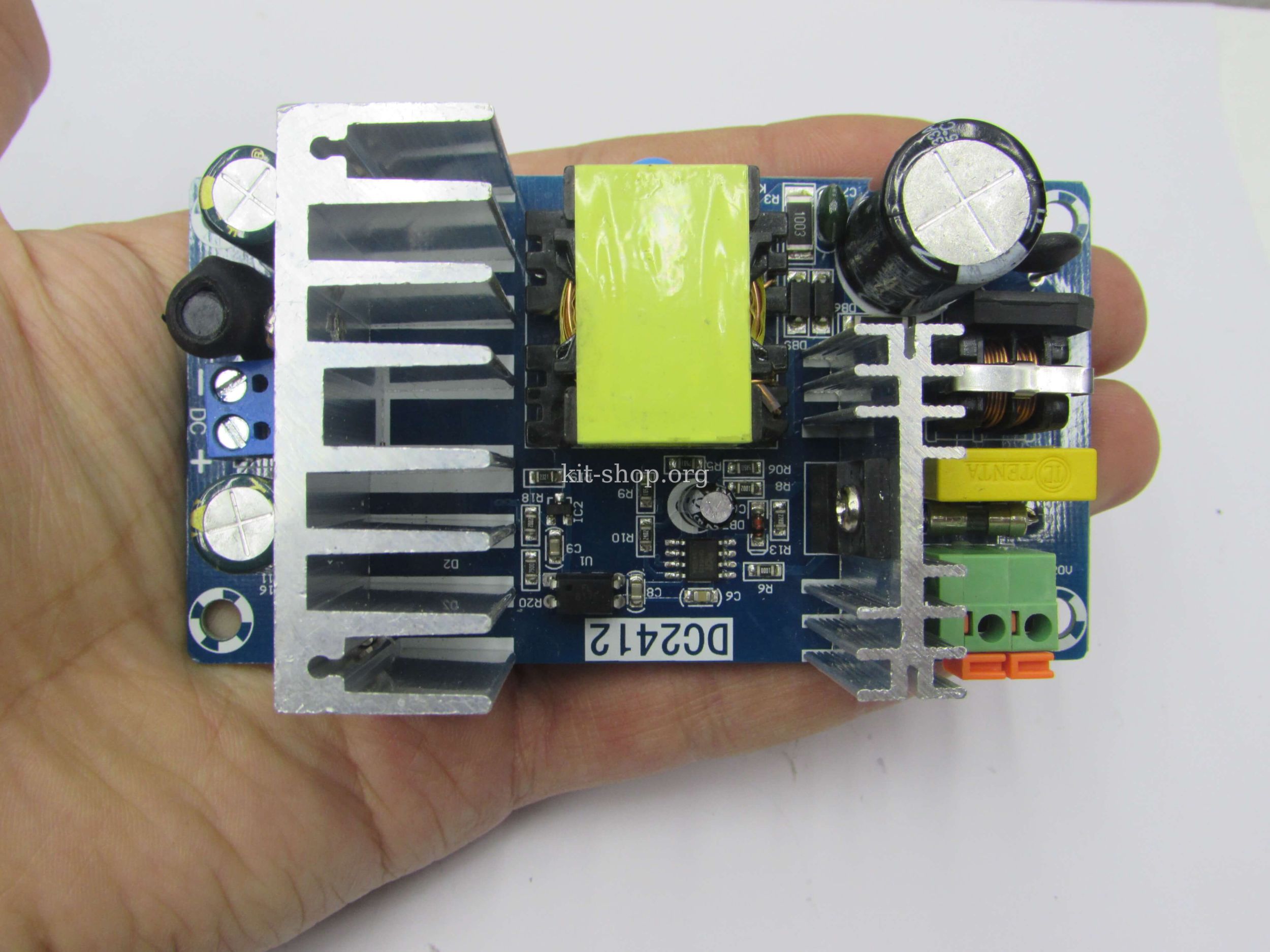

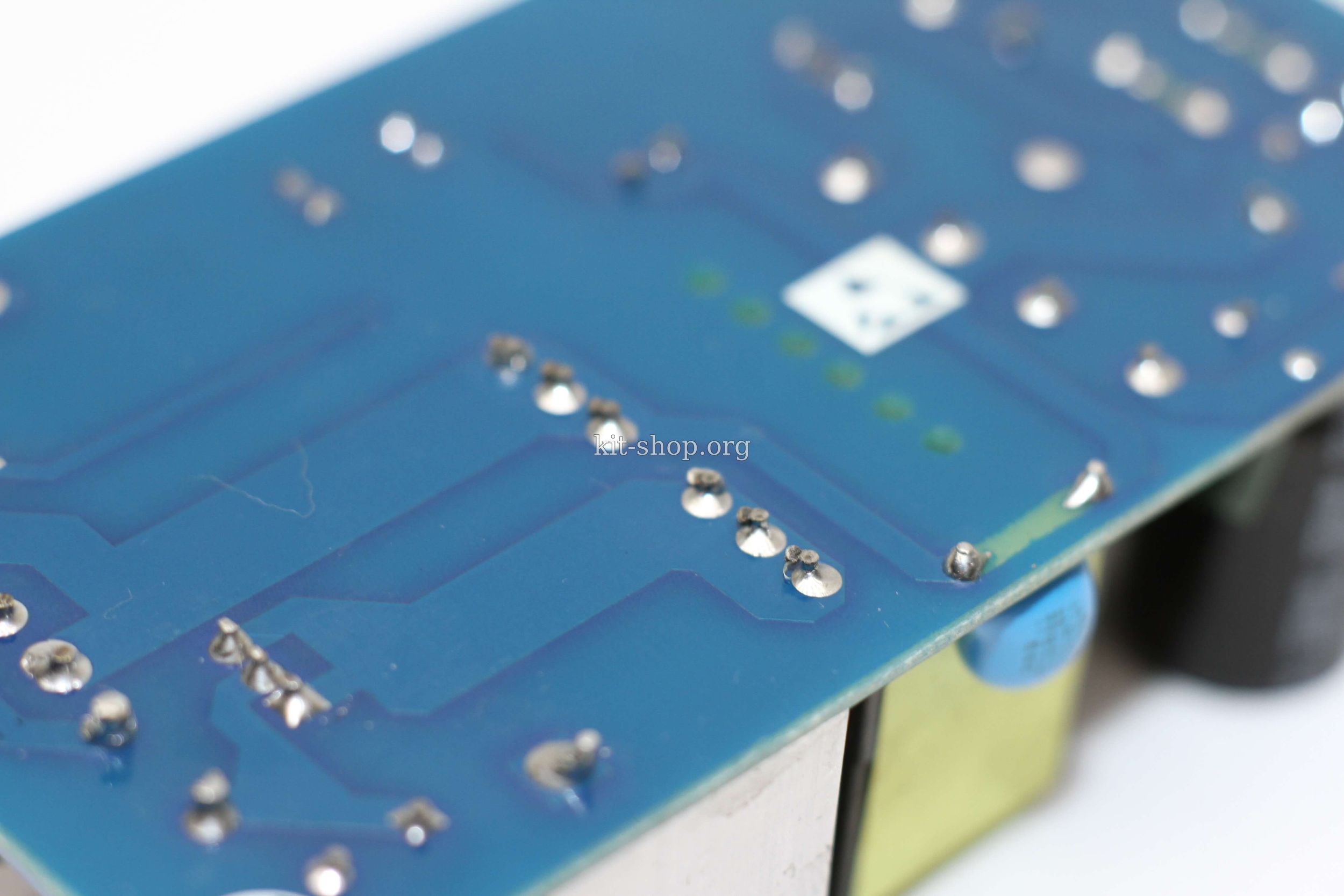

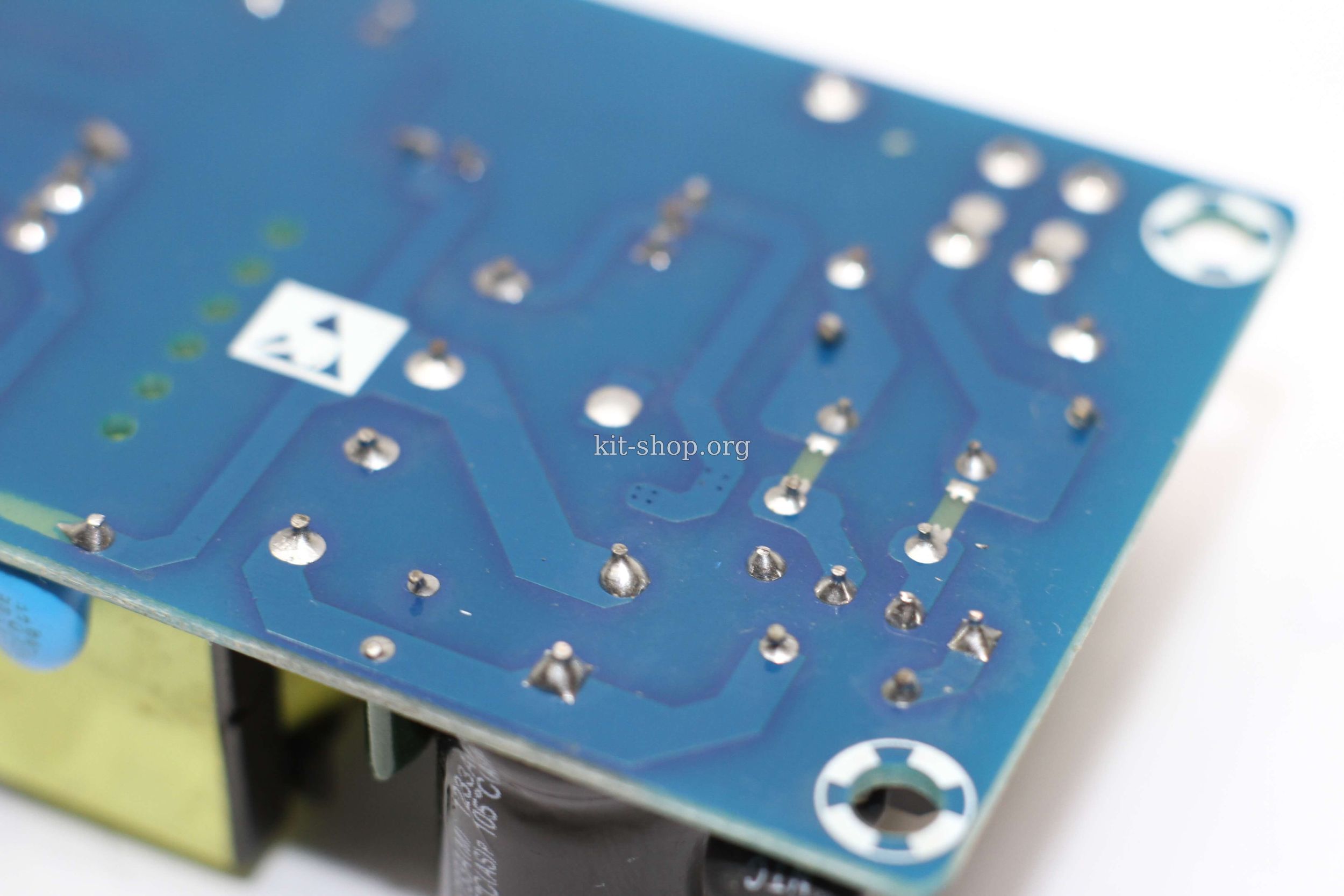

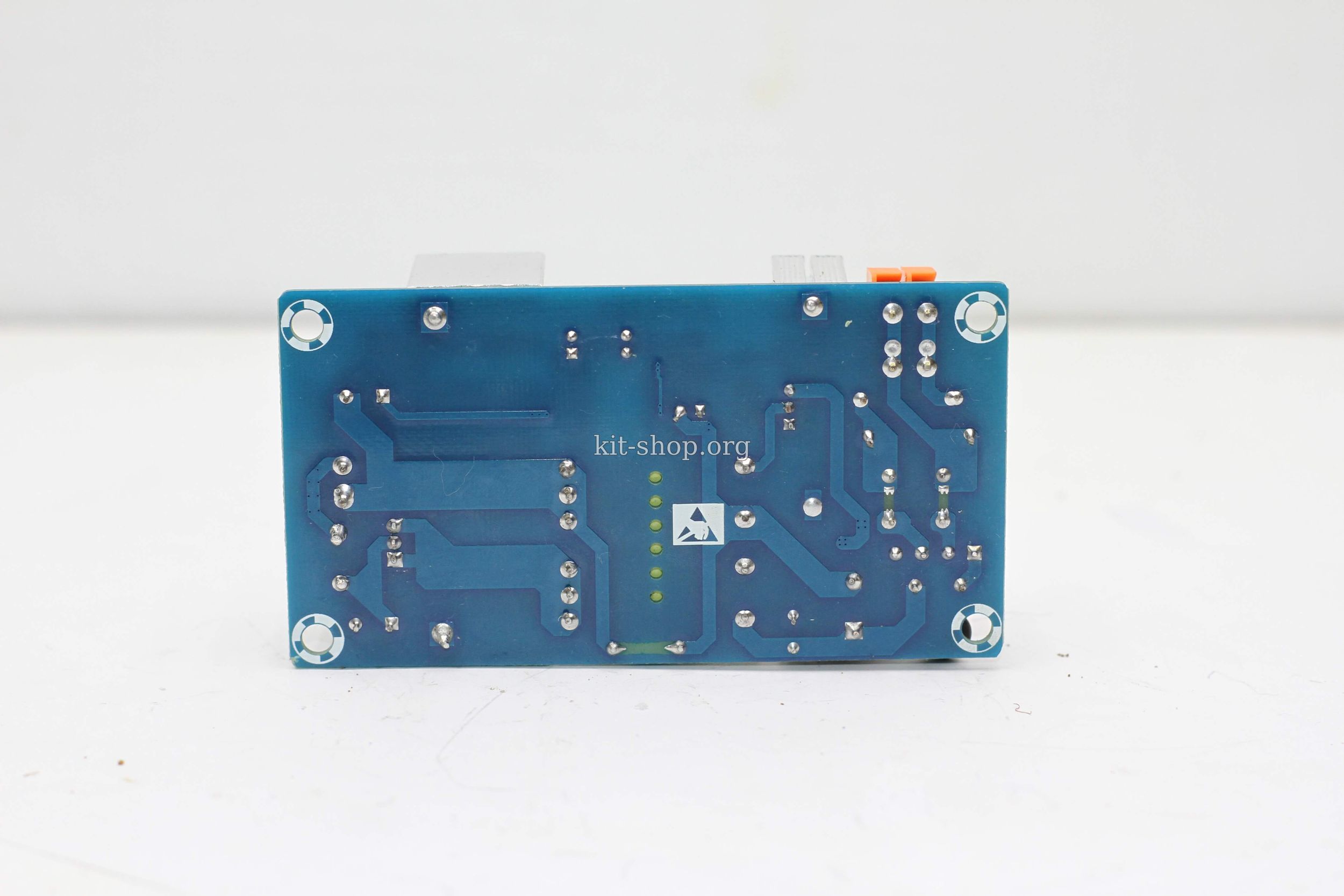

Плата двухсторонняя, компоненты запаяны качественно.

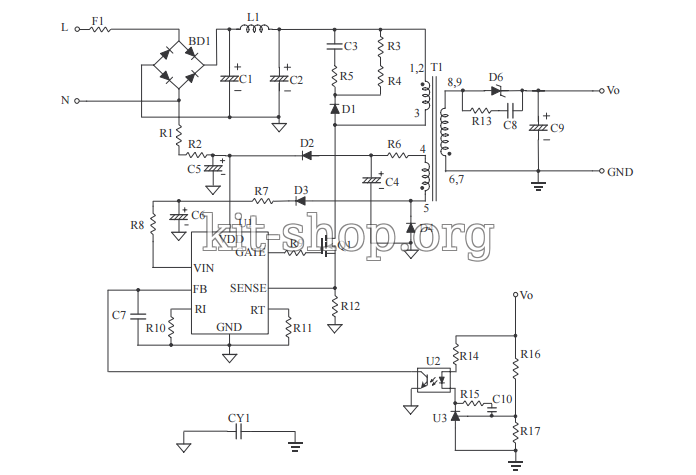

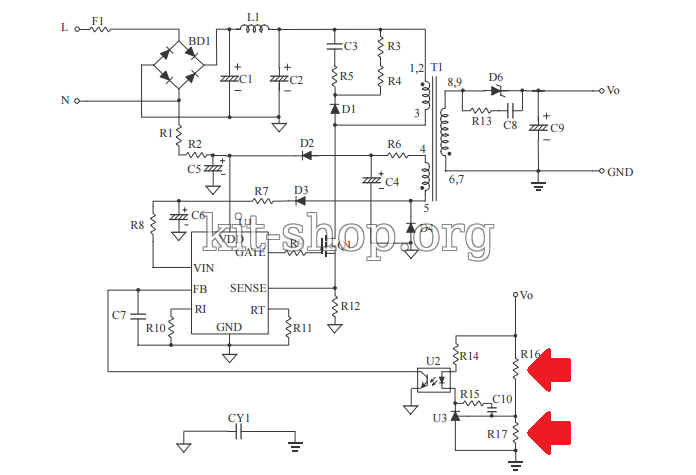

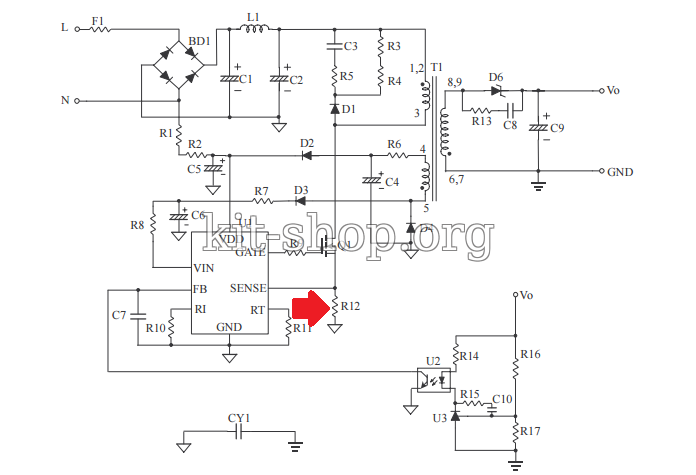

Примерная схема источника питания показана ниже.

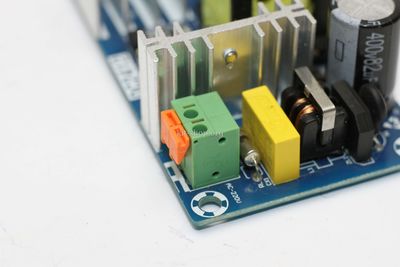

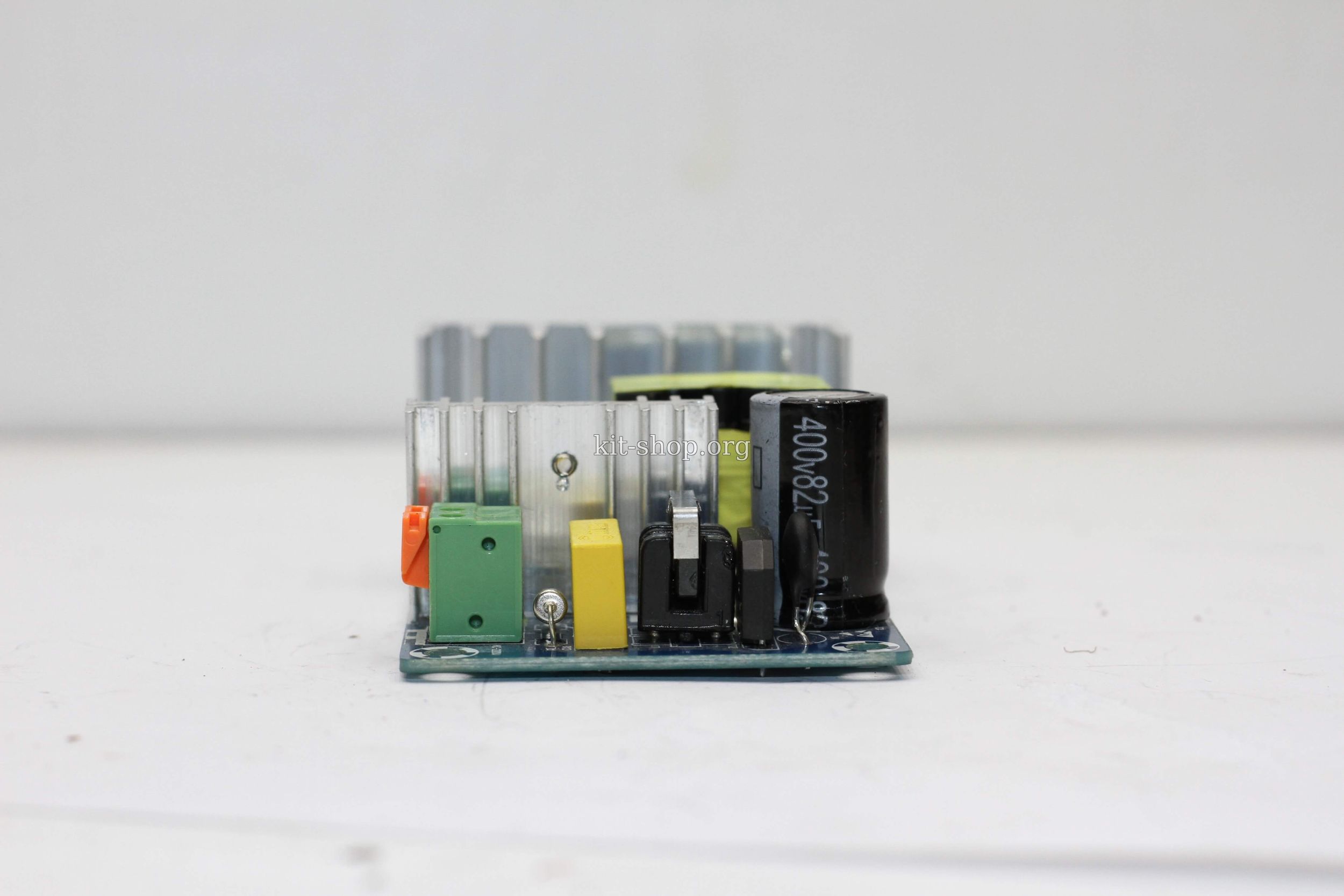

Вход питания сделан интересно, по сути это зажимы, куда вставляются сетевые провода, ничего паять и вкручивать не нужно.




Дальше идет предохранитель и сетевой фильтр, все как положено.

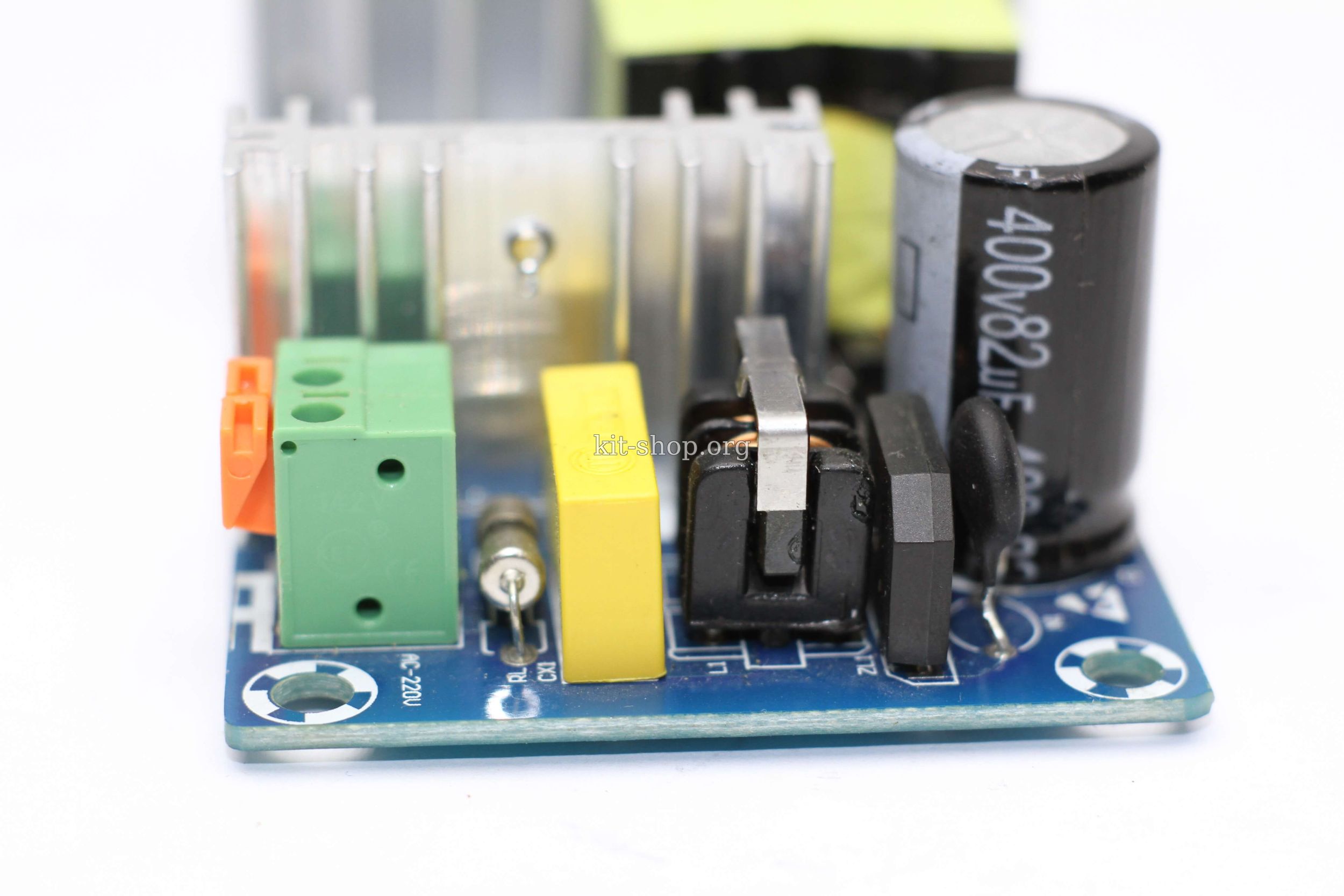

Диодный мост из себя представляет готовую сборку KBP307 (3A, 700V).

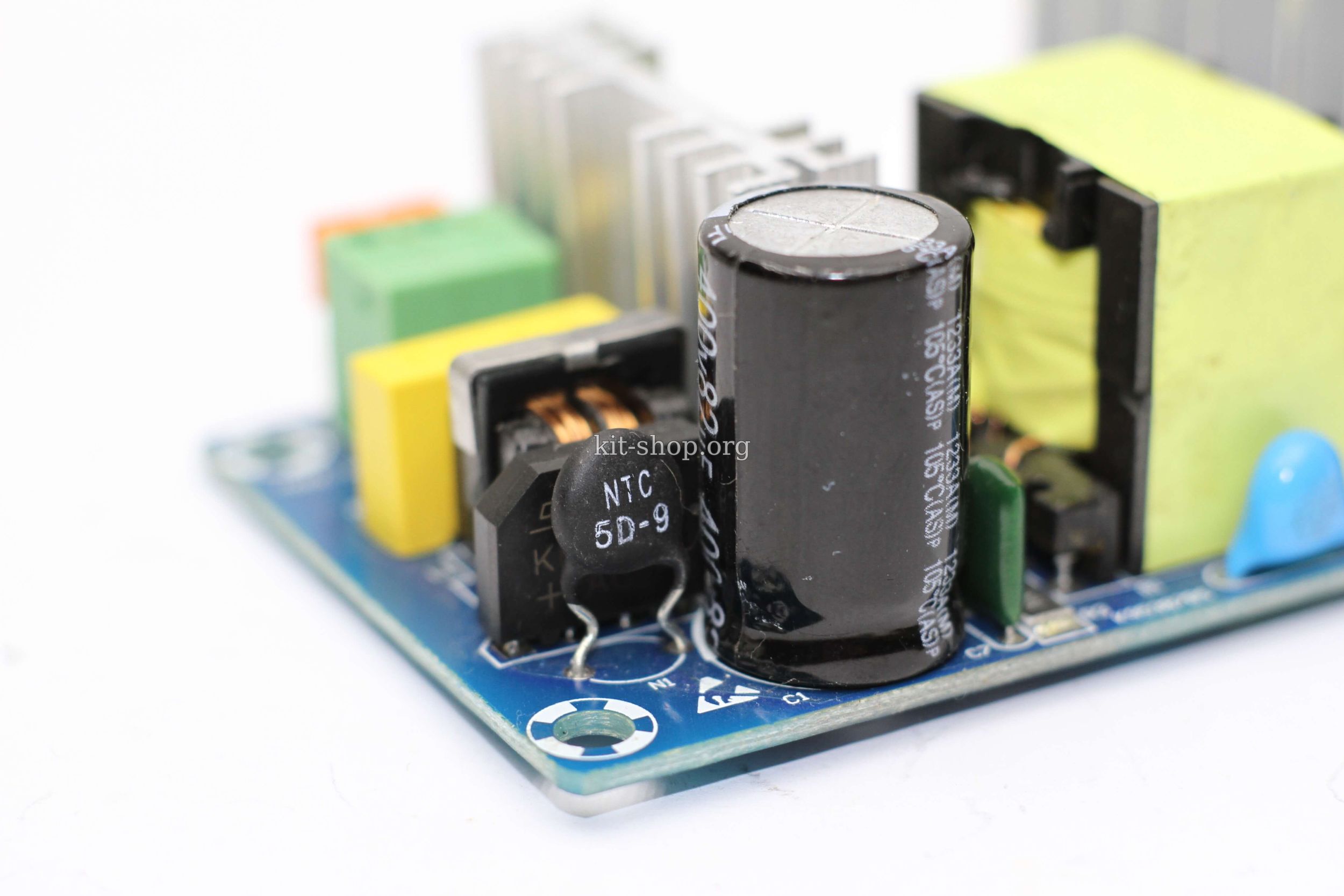

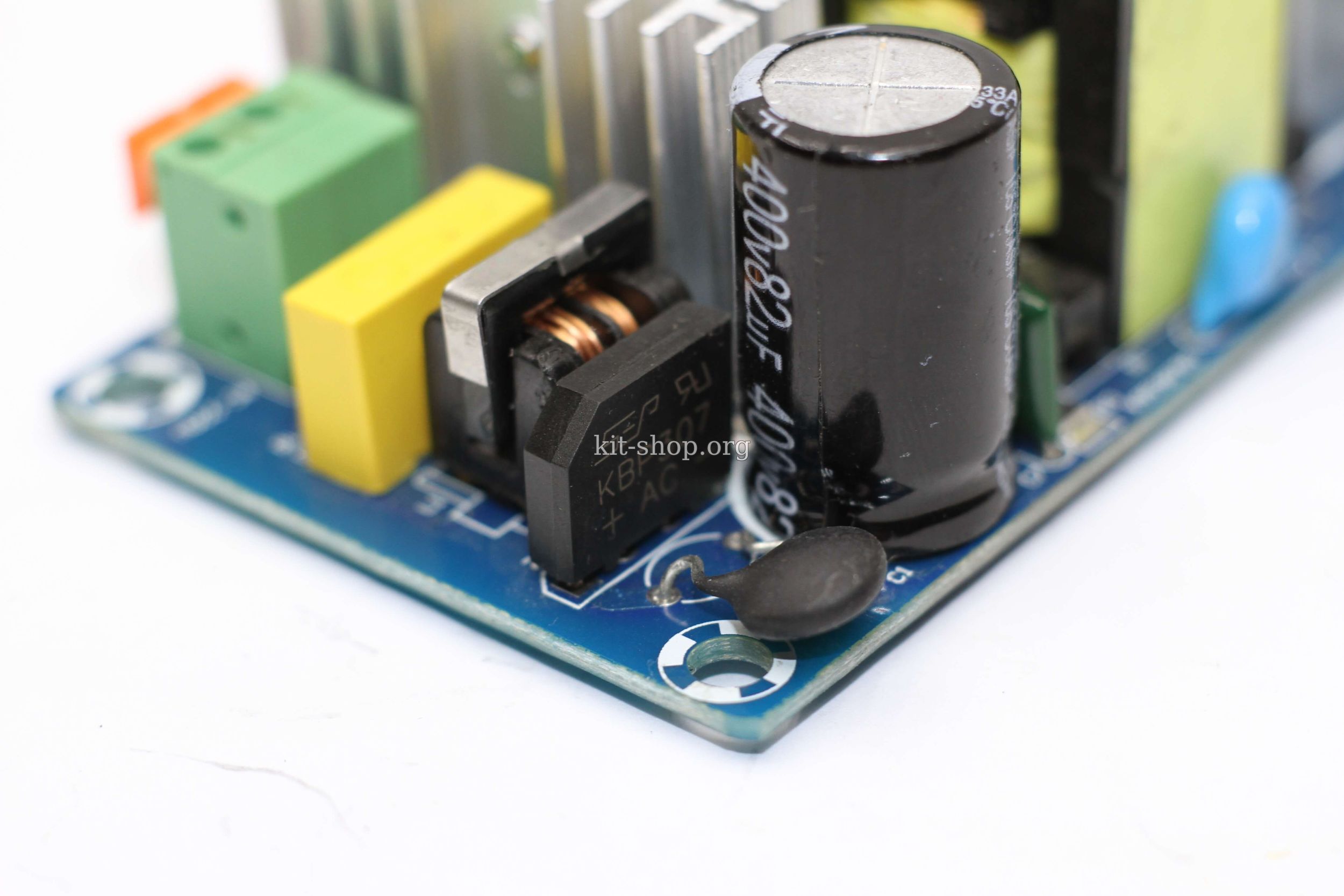

После моста видим термистор для, его начальное сопротивление 5 Ом при максимальном токе 3А, предназначен для снижения пускового тока, в момент включения блока в сеть 220 Вольт.

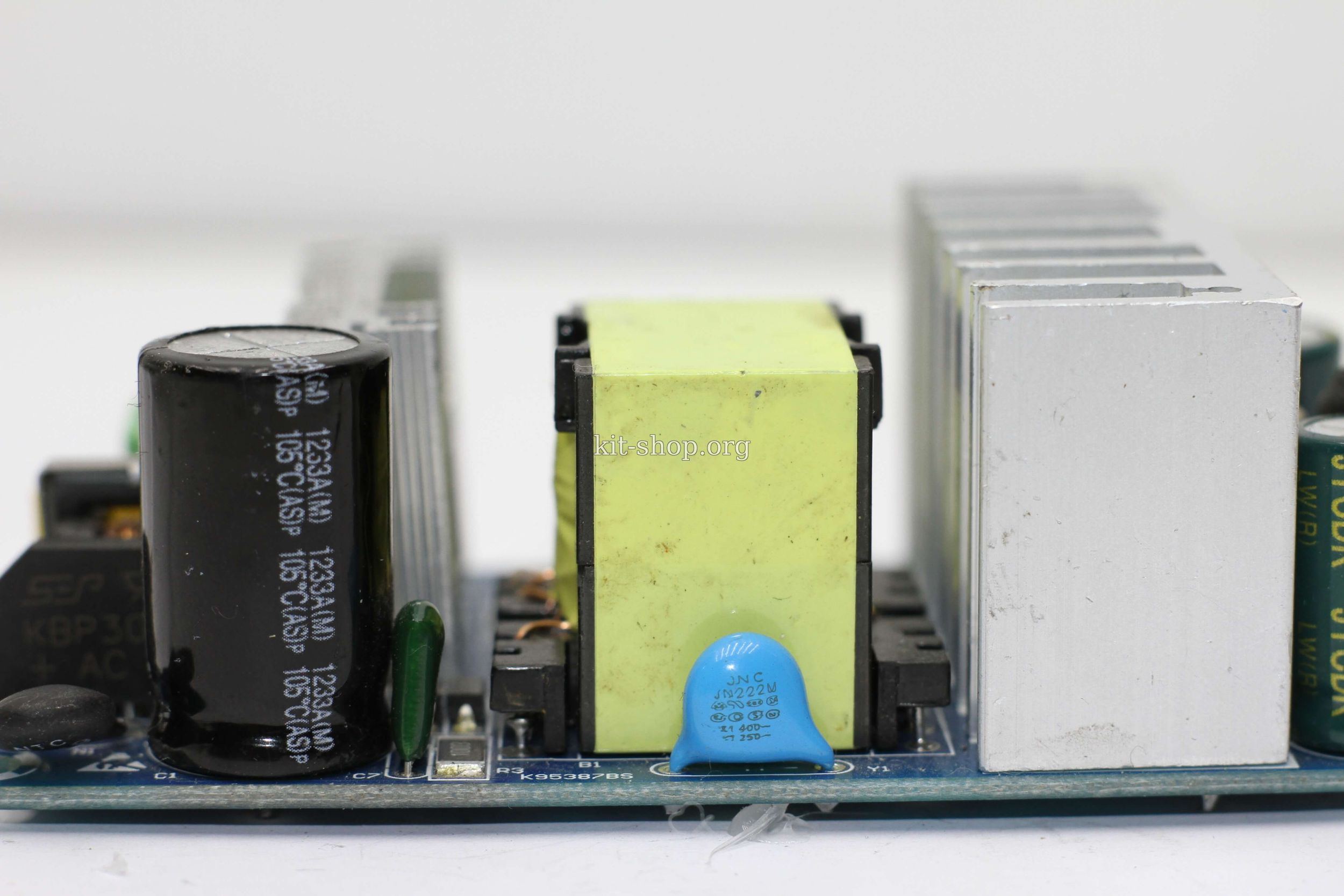

Сглаживающий электролит с емкостью 82мкФ, с учетом 1мкФ на 1 ватт мощности все так, как и должно быть.

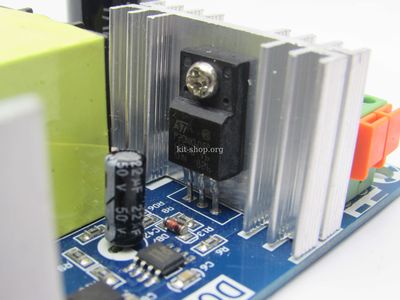

Далее все понятно - микросхема генератора, силовой N-канальный полевой ключ, в этом варианте стоит транзистор P20NK60, судя по маркировке 20 Ампер 600 Вольт, он с колоссальным запасом по току, установлен на небольшой радиатор.




Импульсы на затвор полевика подаются через ограничительный резистор и диод, который включен в обратном направлении и предназначен для скоростного разряда емкости затвора полевого транзистора.

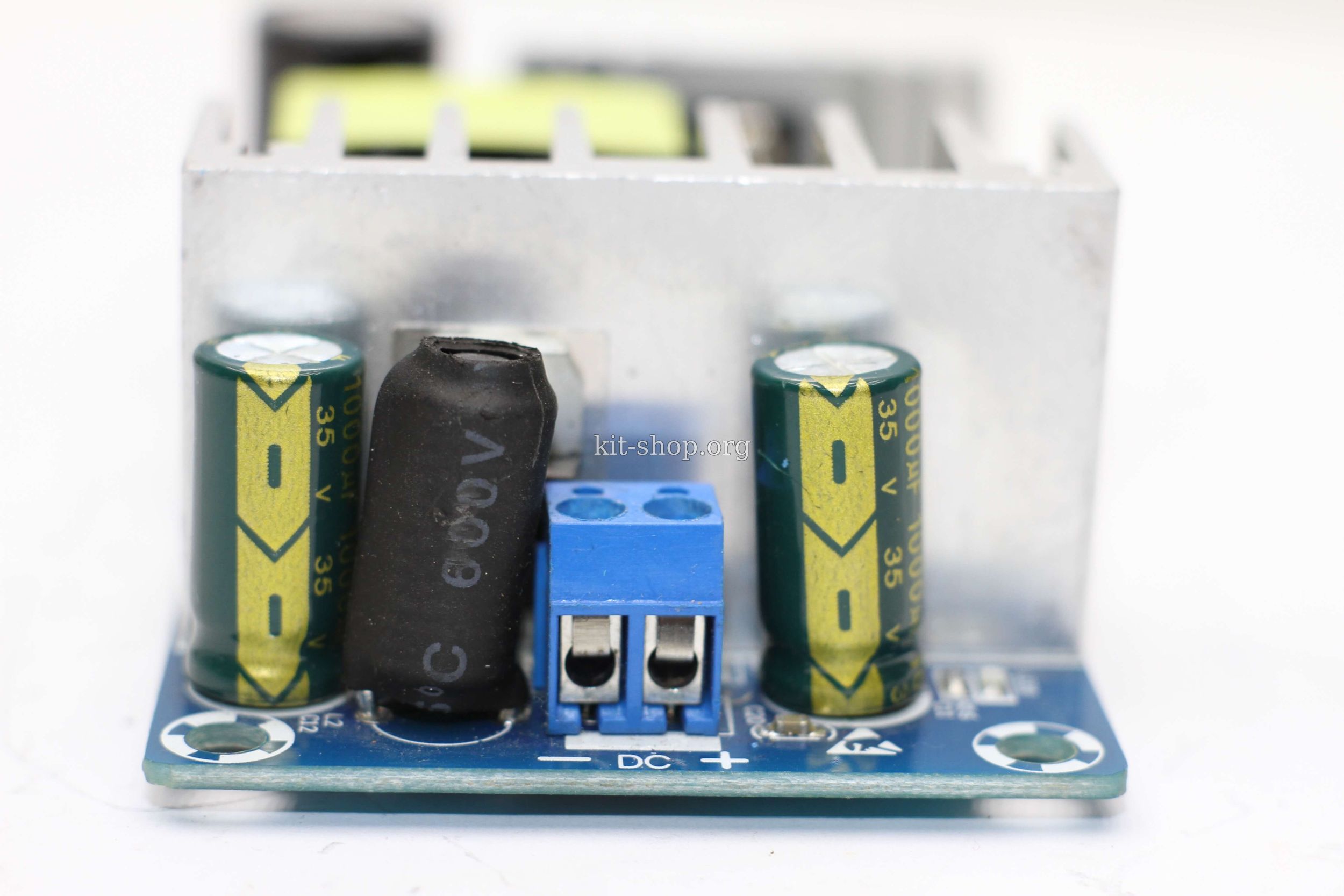

В выходной части стоит однополупериодный выпрямитель на базе сдвоенного диода шоттки в корпусе ТО-220, притом оба диода подключены параллельно, что значительно снижает сопротивление перехода, а следовательно и нагрев.



После выпрямителя фильтр, который состоит из двух электролитов и дросселя, притом один электролит стоит до дросселя, второй после.

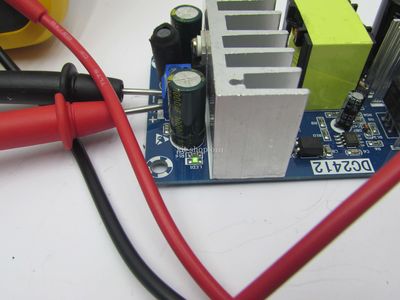

Ну и светодиод с ограничительным резистором, который свидетельствует о наличии выходного напряжения.

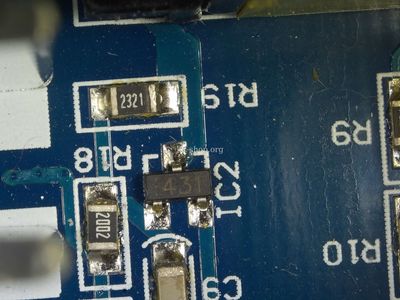

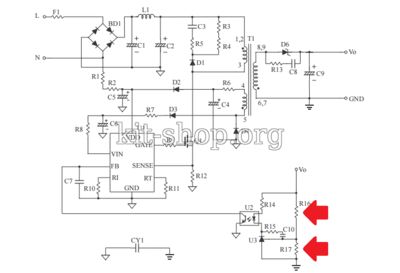

Контроль выходного напряжения осуществляется оптопарой, а задает напряжение регулируемый стабилитрон TL431, меняя соотношение сопротивлений резистивного делителя в обвязке стабилитрона, можно изменить выходное напряжение блока питания небольших пределах.




В общем все говорит о том, что источник питания хороший, но мы все же проверим.

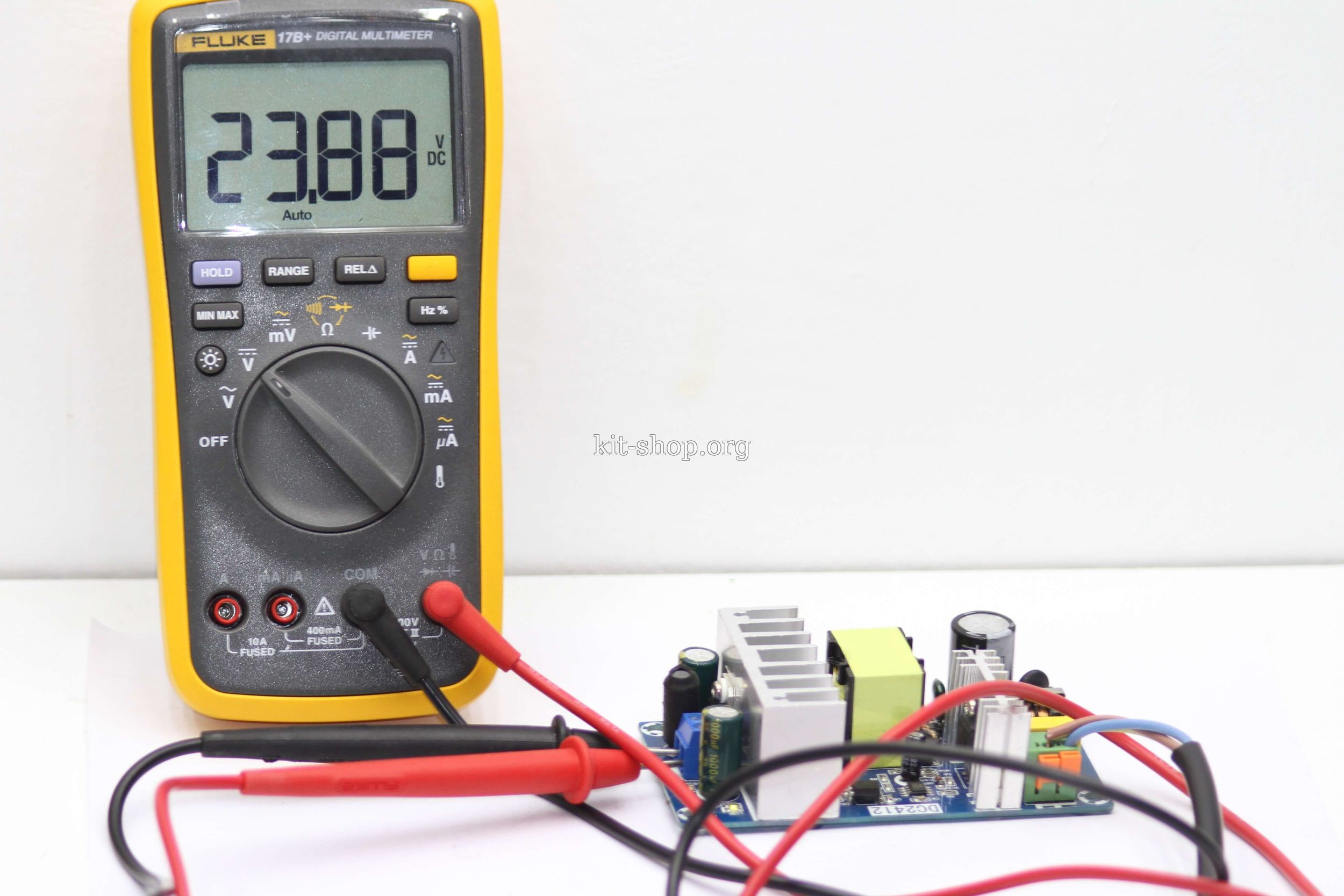

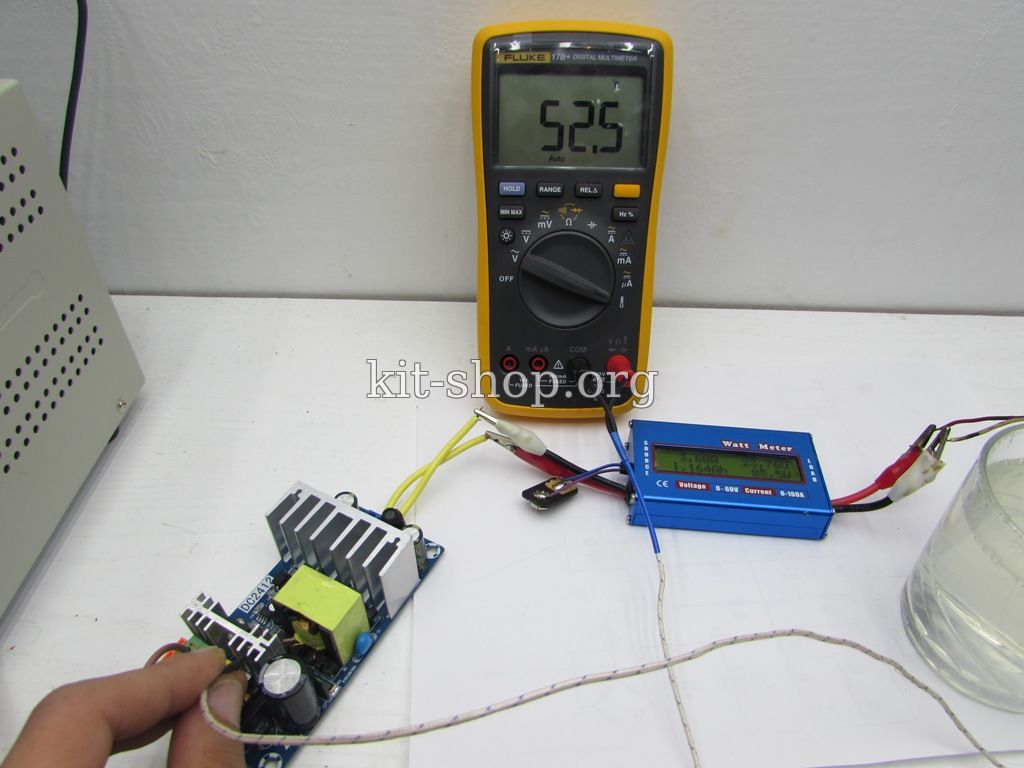

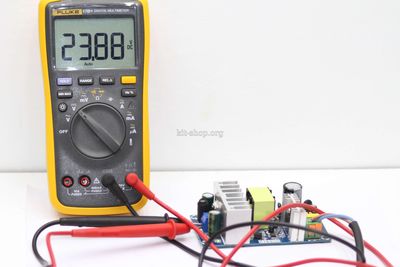

Тест первый - проверим выходное напряжение.

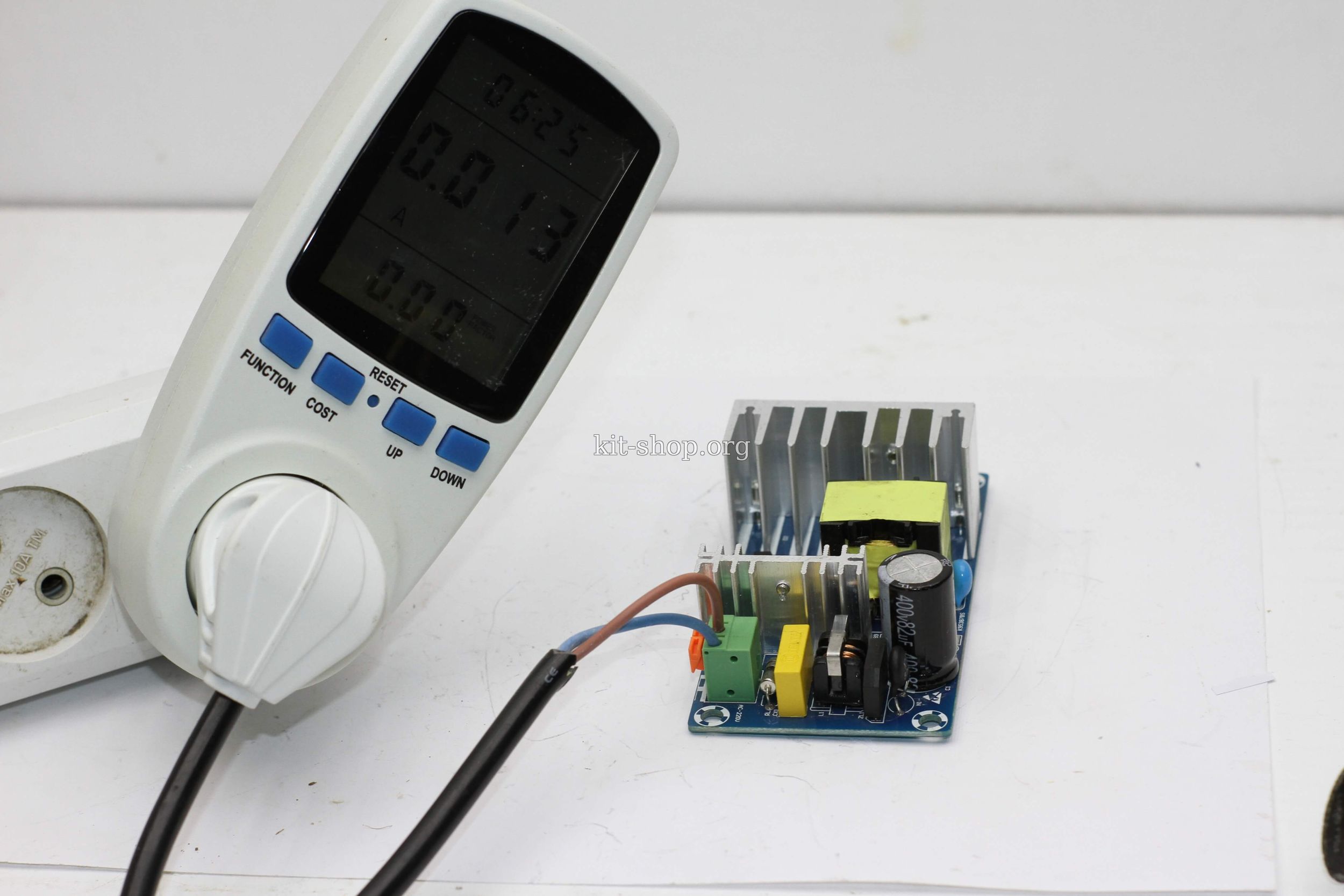

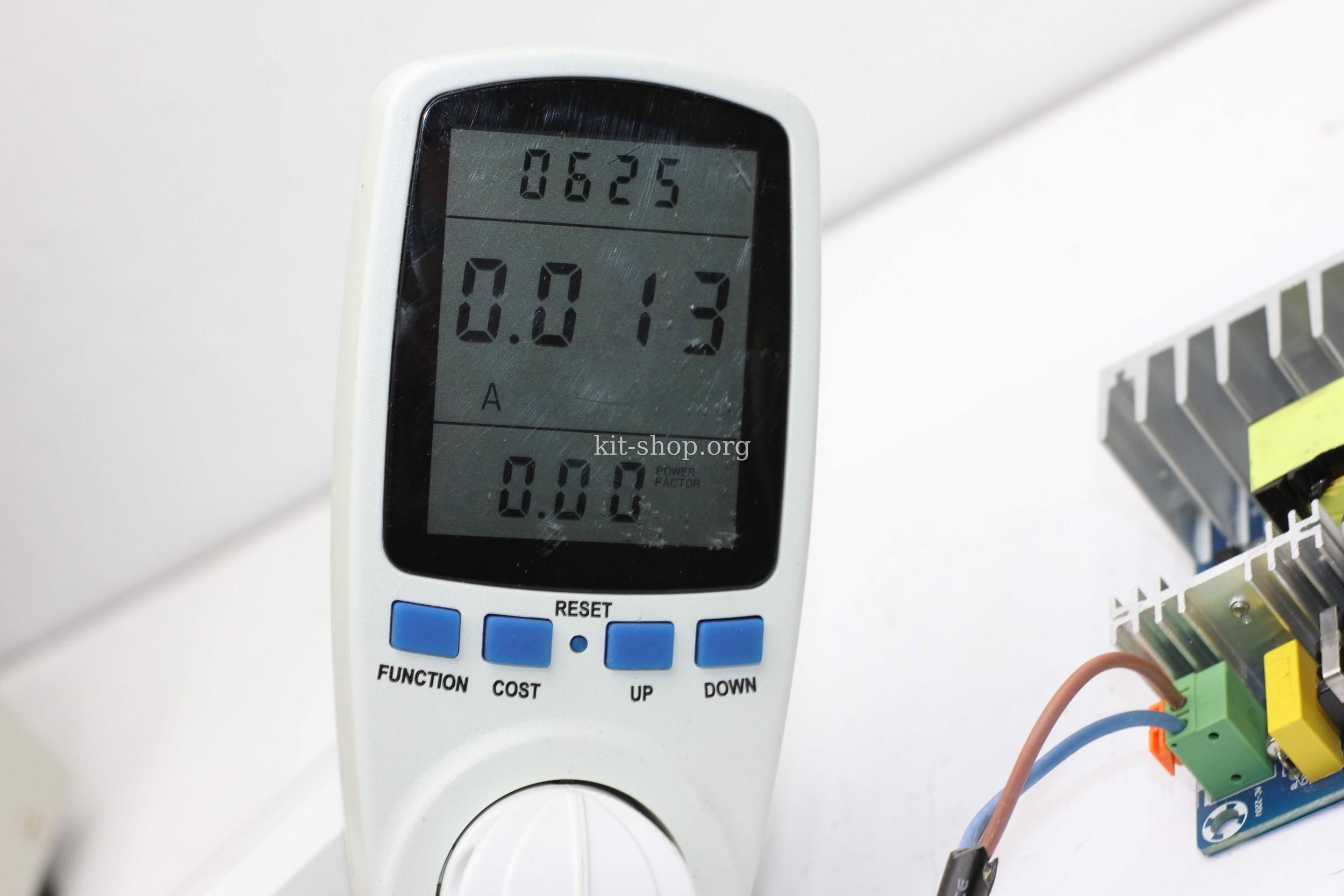

Все нормально, при этом ток холостого хода всего 12-13мА ! что является очень хорошим показателем.



Заявленный выходной ток 4А.

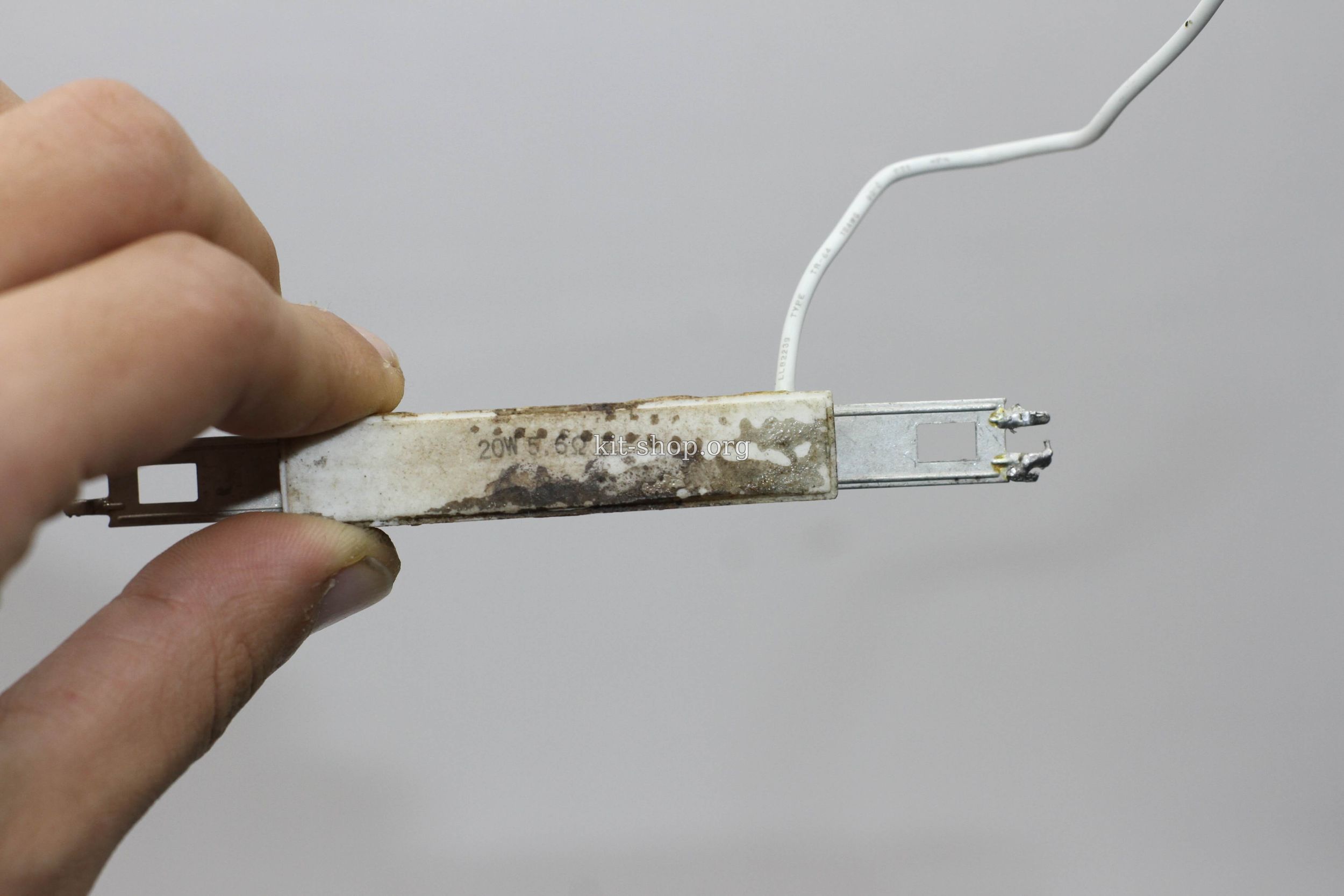

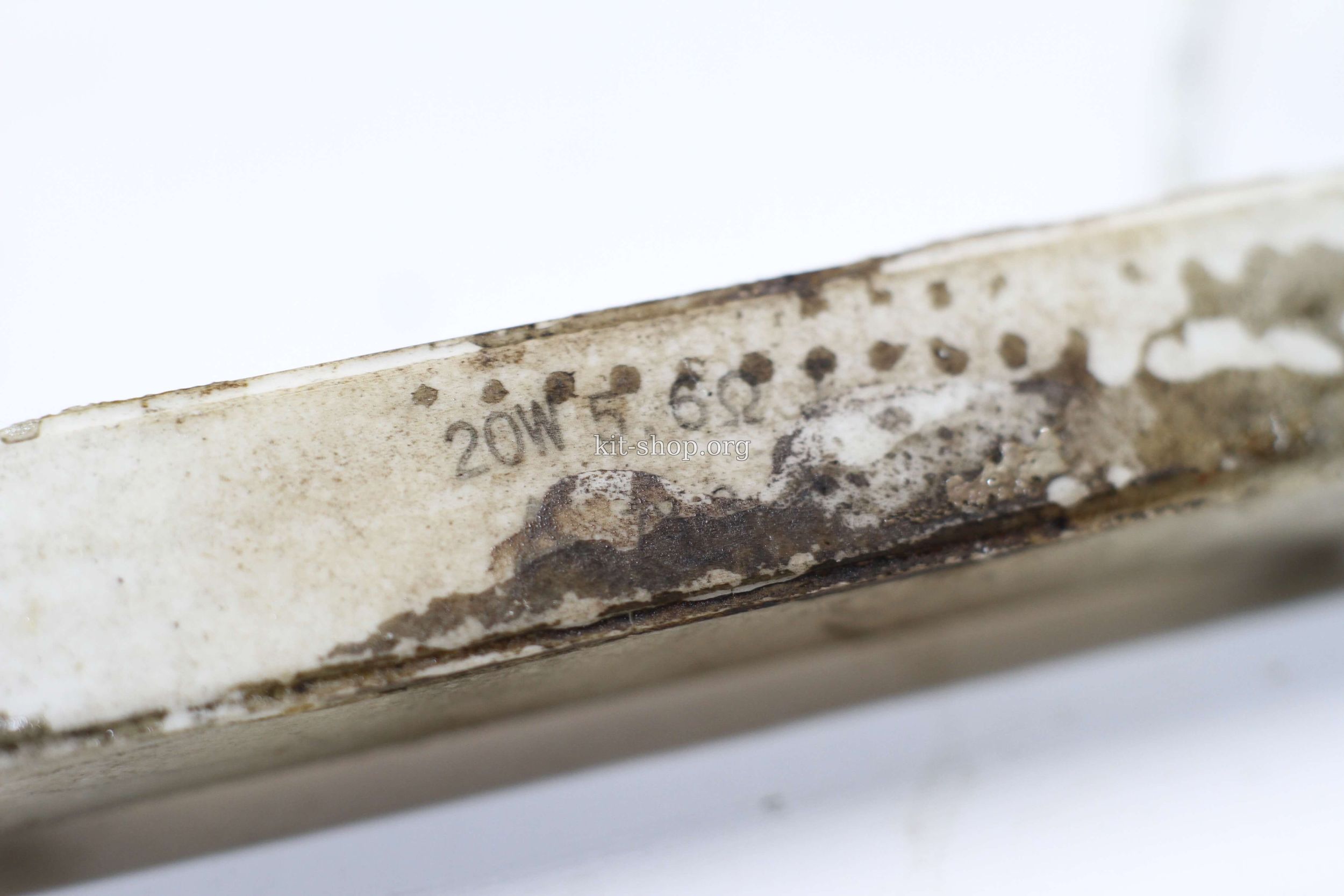

По закону дядюшки Ома, чтобы снять 4 ампера тока от источника в 24 Вольт нам нужна нагрузка с сопротивлением около 6 Ом, можно использовать нихромовую спираль, но у меня рядом лежал 20- ваттный резистор на 5,6 Ом, его и подключил.

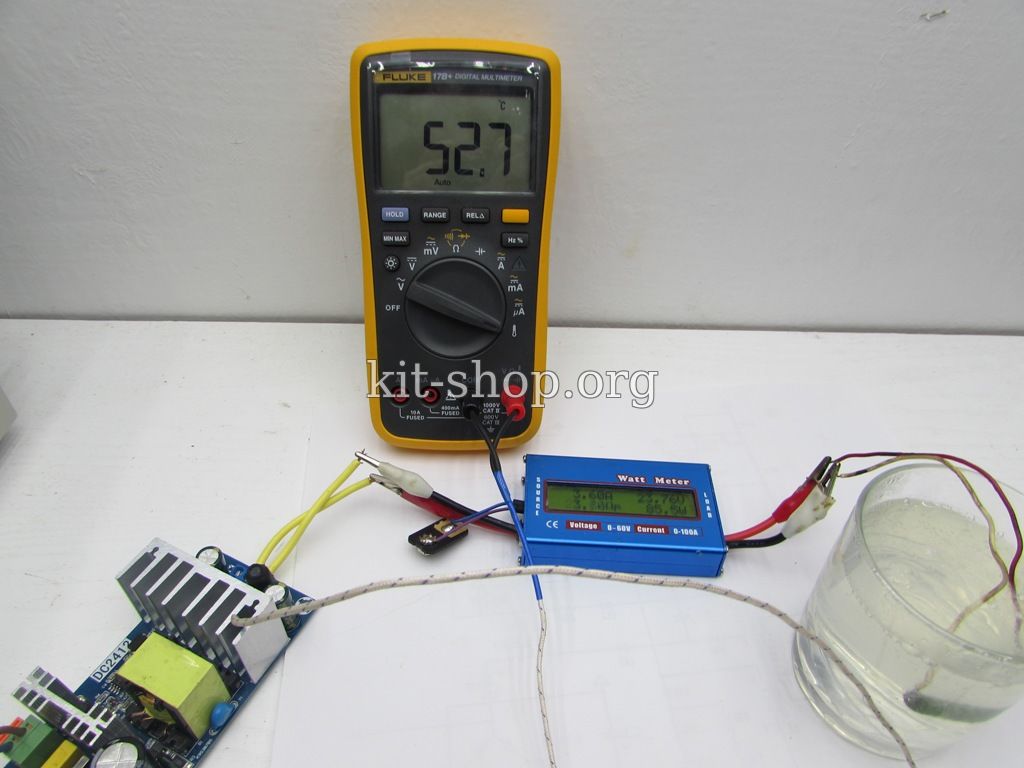

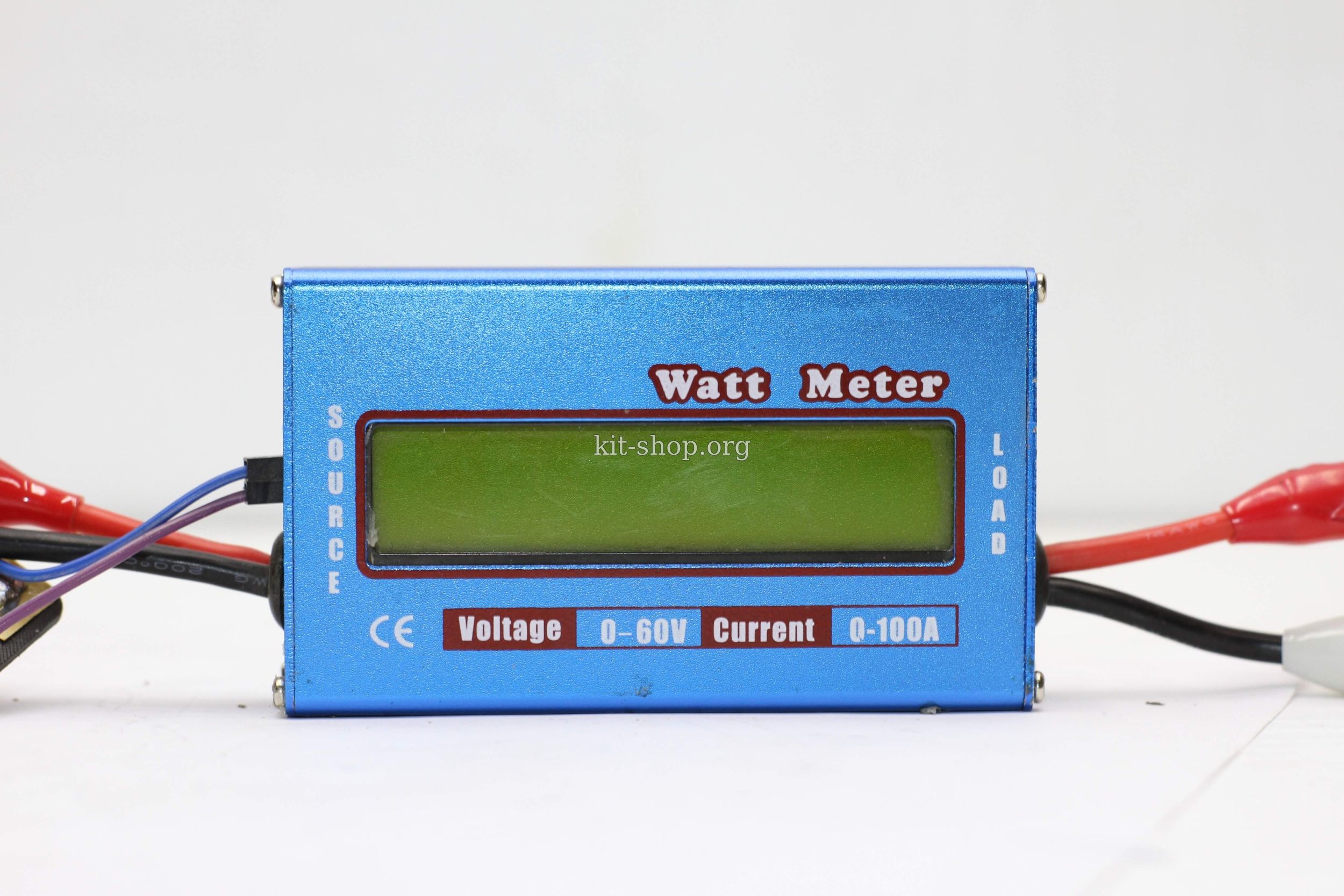

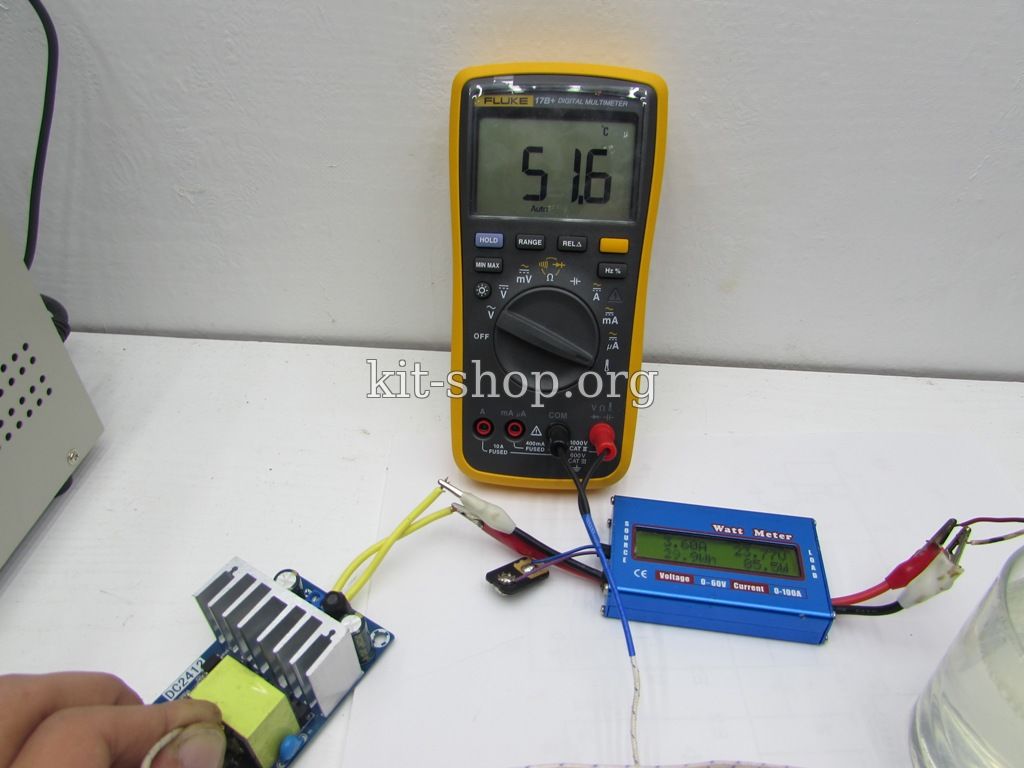

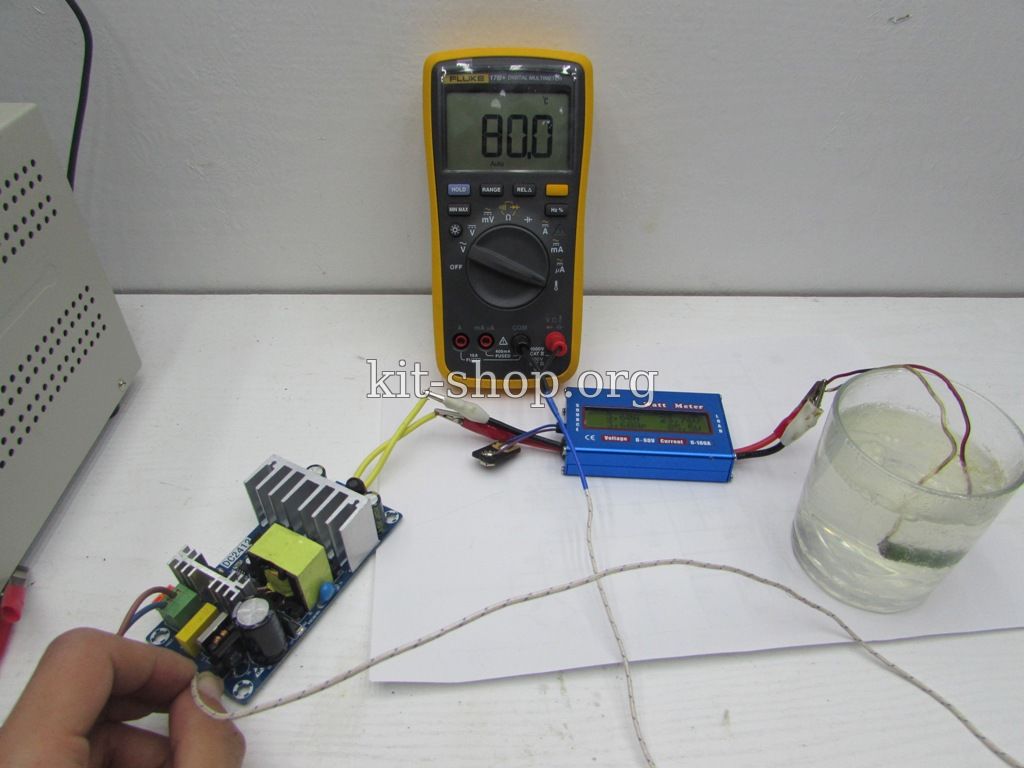

Источник подключен через сетевой ваттметр, на выходе в качестве измерителя использован низковольтный Вольт/Ампер/Ватт метр.

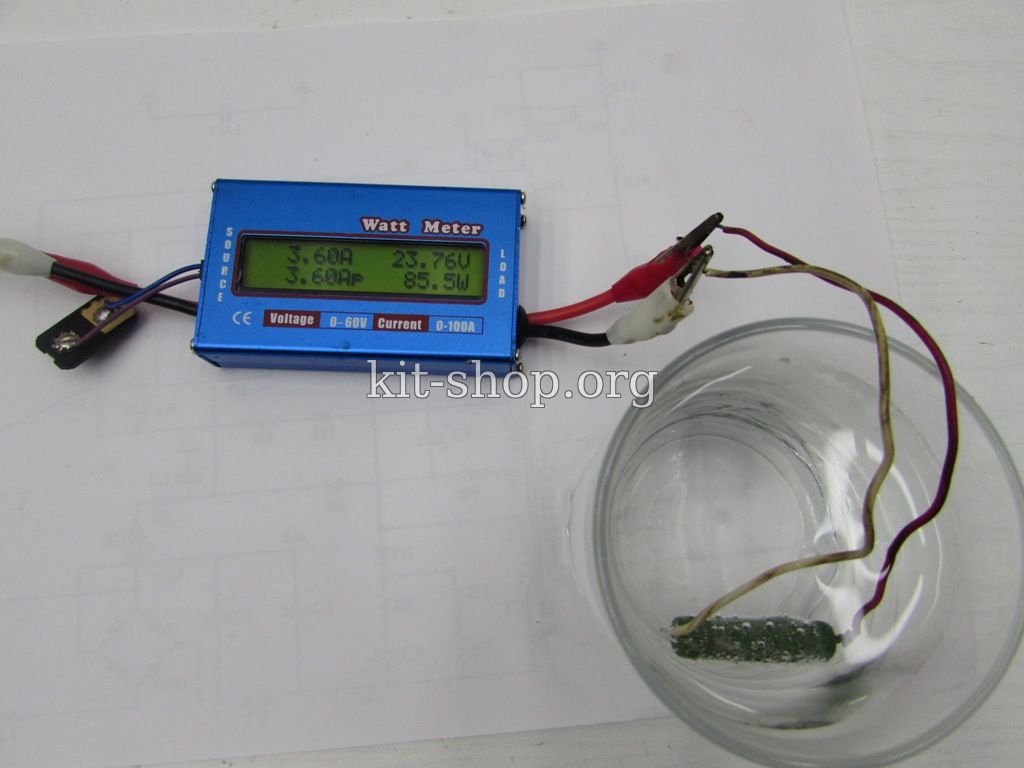

При токе в 4,2А выходное напряжение просаживается незначительно.

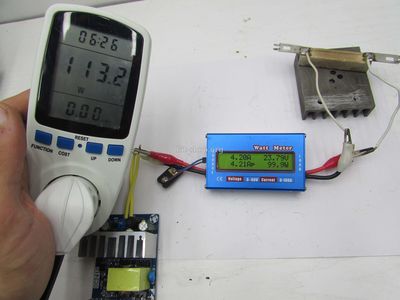

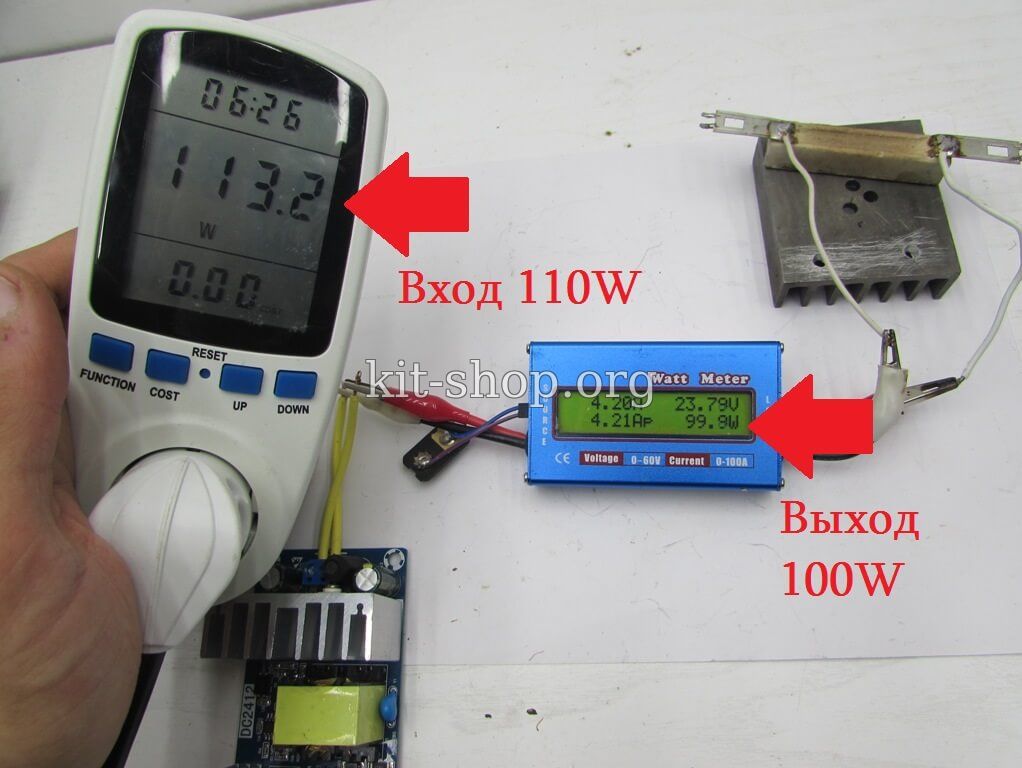

С таким раскладом блок от сети 220 Вольт потребляет около 110 ватт, а на выходе порядка 100 ватт, кпд в районе 90%, что очень хорошо.



Попробовал снять ток в 5,5А, также все нормально, при попытке снять больше срабатывала защита.

К стати! защита реализована по икающему принципу и отрабатывает неплохо.
При коротком замыкании образуется падение напряжения на датчике тока, тот из себя представляет низкоомный резистор подключенный в цепь истока полевого ключа. Микросхема следит за падением и при слишком большом значении уходит в защиту.

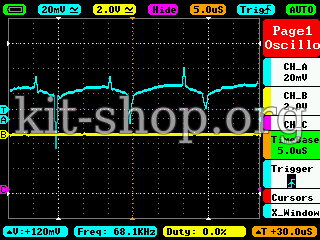

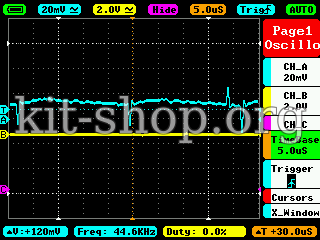

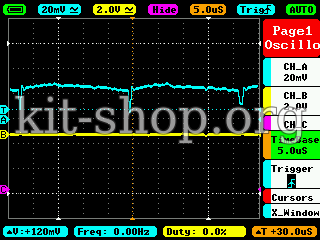

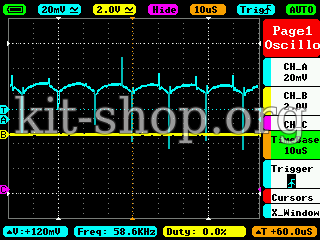

Также сделал некоторые замеры пульсаций выходного напряжения

Холостой ход, деление 20мВ



Ток 0,6А, деление 20мВ



Ток 3,6 А деление 20мВ



Ток 4,2А деление 20мВ


Результаты поразили, думал пульсаций будет побольше.



В конце оставил блок работать 10 минут, выходной ток 3,6А

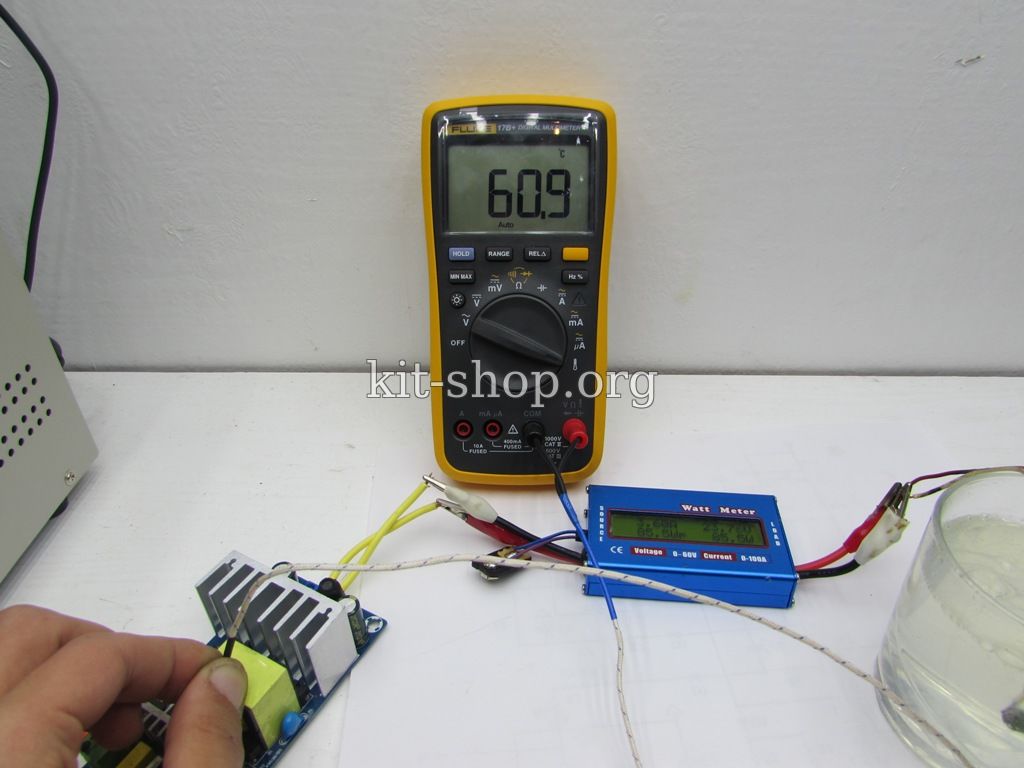

Спустя 10 минут не выключая блок сделал температурные замеры


1) На радиаторе диодного выпрямителя




2) На радиаторе полевого ключа




3) Обмотки трансформатора





4) Сердечник трансформатора




5) На входном диодном выпрямителе




Достоинства.

1) Компактный, легкий, сделан хорошо.
2) Цена, ну так себе, не слишком дешево и не дорого
3) Универсален
4) Отличная стабилизация
5) Наличие защиты от КЗ, свое отрабатывает
6) Наличие фильтра как по входу, так и по выходу, в целом, схема организована толково.

Недостатки

1) Радиаторы лучше менять либо прикрутить кулер, при долговременной работе на больших токах греются сильно.



2) Малогабаритный трансформатор, на вид никакого запаса по мощности, поэтому при больших токах будет перегреваться.





Итоги.

То, что китайцы на всем экономят известно всем, этот источник питания тоже не исключение. Но с учетом достоинств я его рекомендую, замыканий не боится, сделан добротно, компоненты запаяны аккуратно, имеется защита, хорошая стабилизация, в общем все, что нужно для скажем для внедрение в самодельную паяльную станцию или простенький лабораторный источник питания, областей применения очень много.

Товар  можно купить тут


Подробное видео с тестом можно посмотреть ниже







С уважением - АКА КАСЬЯН
МОЙ КАНАЛ НА ЮТУБ https://www.youtube.com/c/akakasyan

Категория: ЭЛЕКТРОНИКА | Добавил: Admin (2017-03-12)
Просмотров: 39820 | Комментарии: 11 | Теги: ИИП
