Формирователь синуса

Товар  можно купить тут

Эта плата представляет из себя формирователь чистой синусоиды из постояннки, внедряется в повышающие преобразователи напряжения.

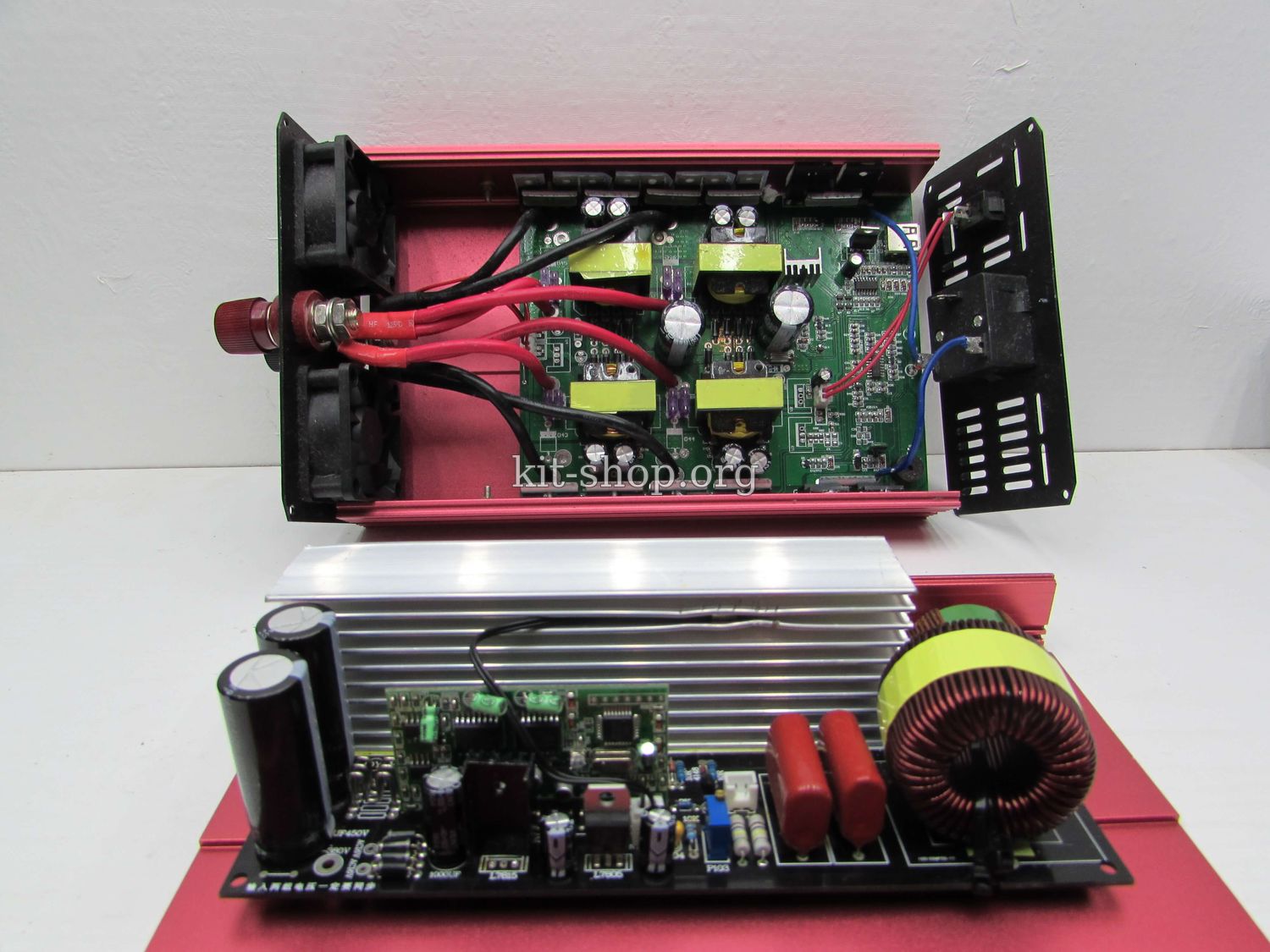

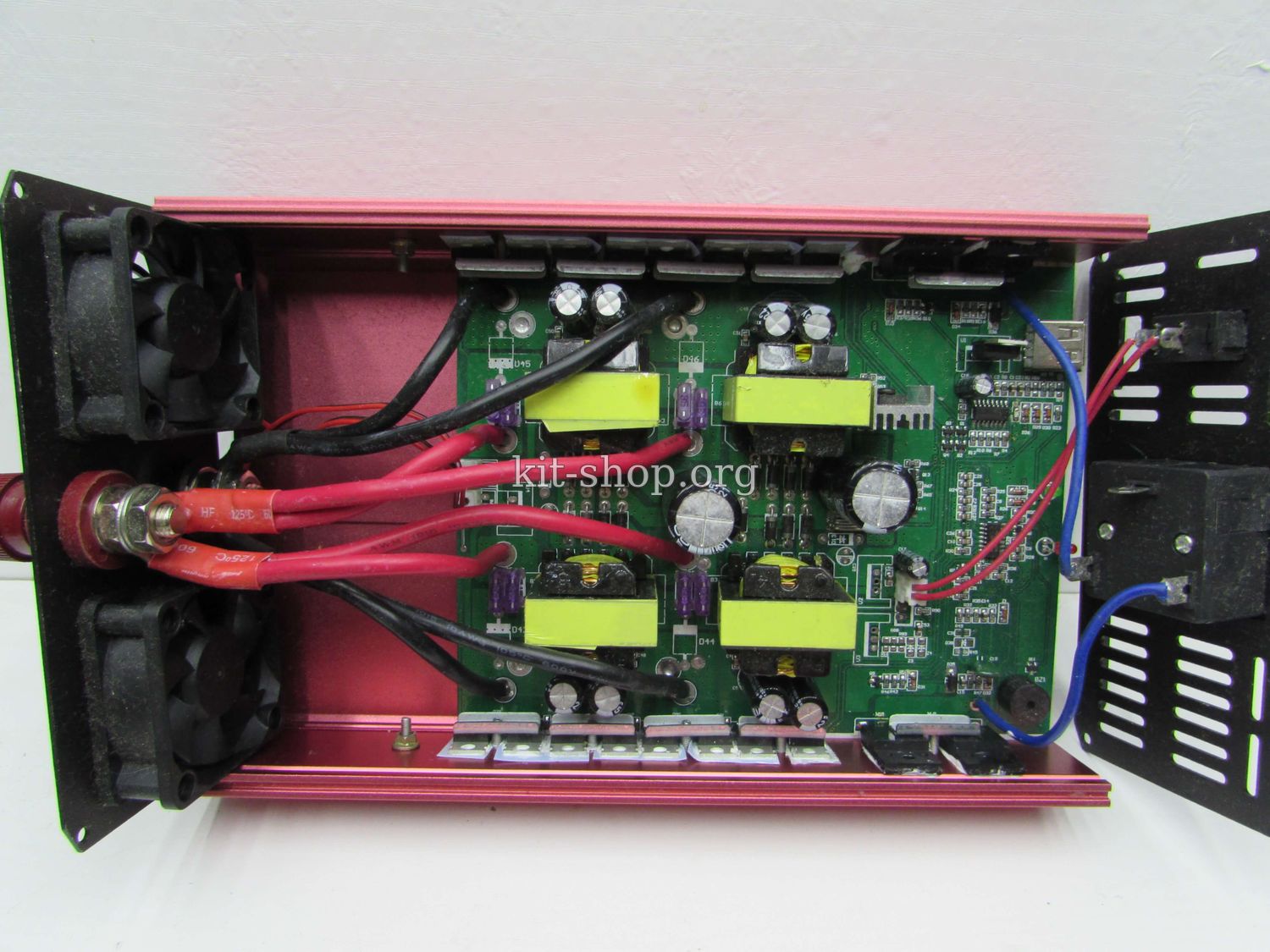

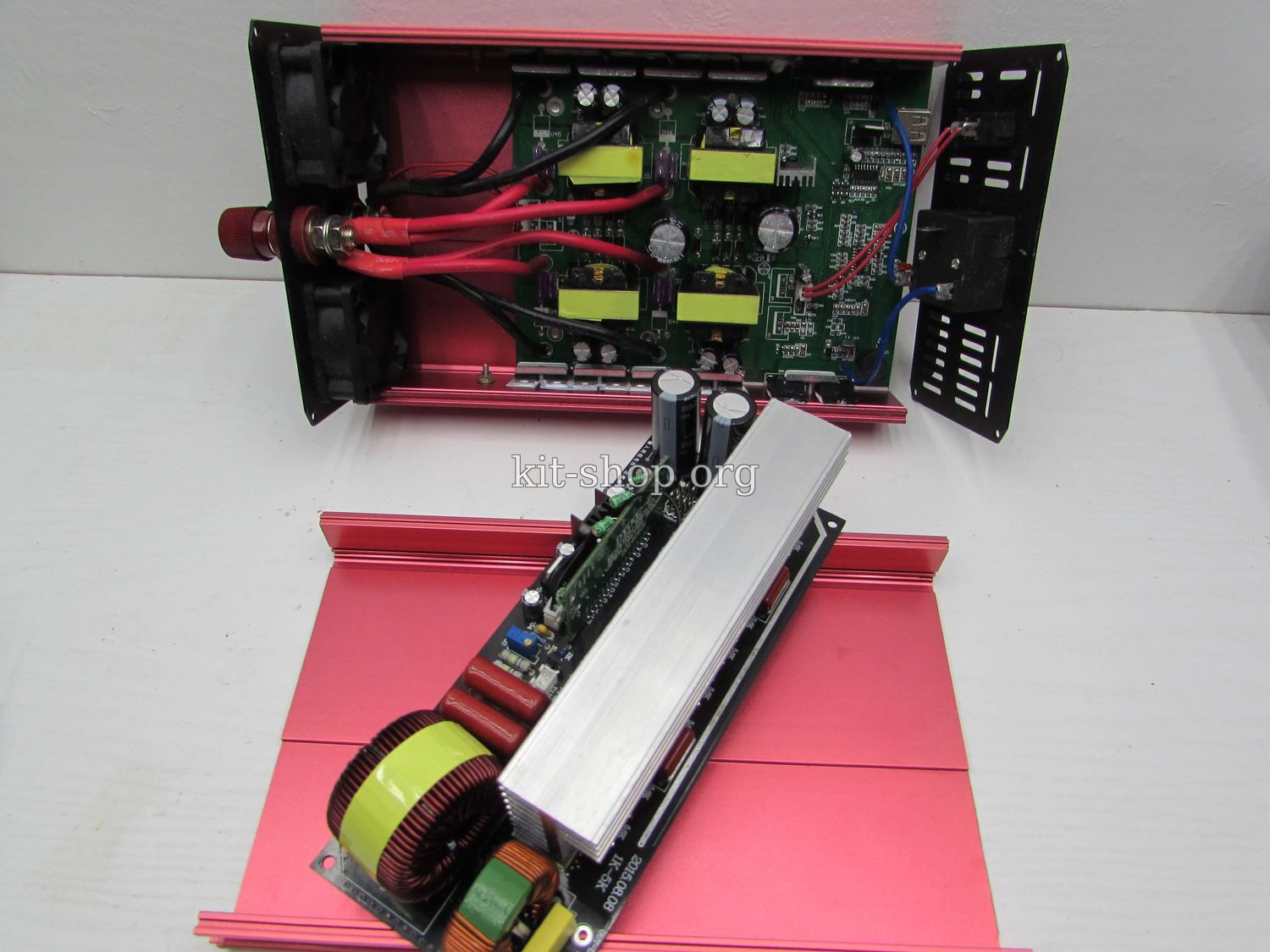

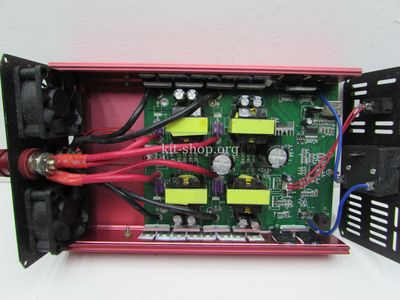

Купил для своего инвертора, который будет серьезно переделан, можно сказать соберу с нуля, выкину вторичную цепь, заменю драйвер низковольтной цепи, добавлю еще одну пару трансформаторов с ключами для раскачки и поставим эту платку, чтобы получить инвертор с чистым синусом . в общем будет крутая доработка.







Отвечу на популярный вопрос - зачем чистый синус в инверторе.
Дело в том, что некоторые нагрузки, как например железные трансформаторы и асинхронные двигатели нуждаются в чистой синусоиде, работать будут и от модифицированной, но при этом будут издавать своеобразный звук, который связан с формой импульсов напряжения и нагреваться гораздо больше допустимого, что сокращает их срок службы, а также теряется полезная мощность, поскольку часть будет уходить на ненужный нагрев.
Давайте вернемся к плате.
Должен заметить, что она довольно дорогая, стоит 70 с лишним долларов, брал у хорошего продавца, с которым пообщался и попросил сделать скидку, тот любезно снизил цену на 7 долларов, немного, но все же  деньги, особенно для меня.

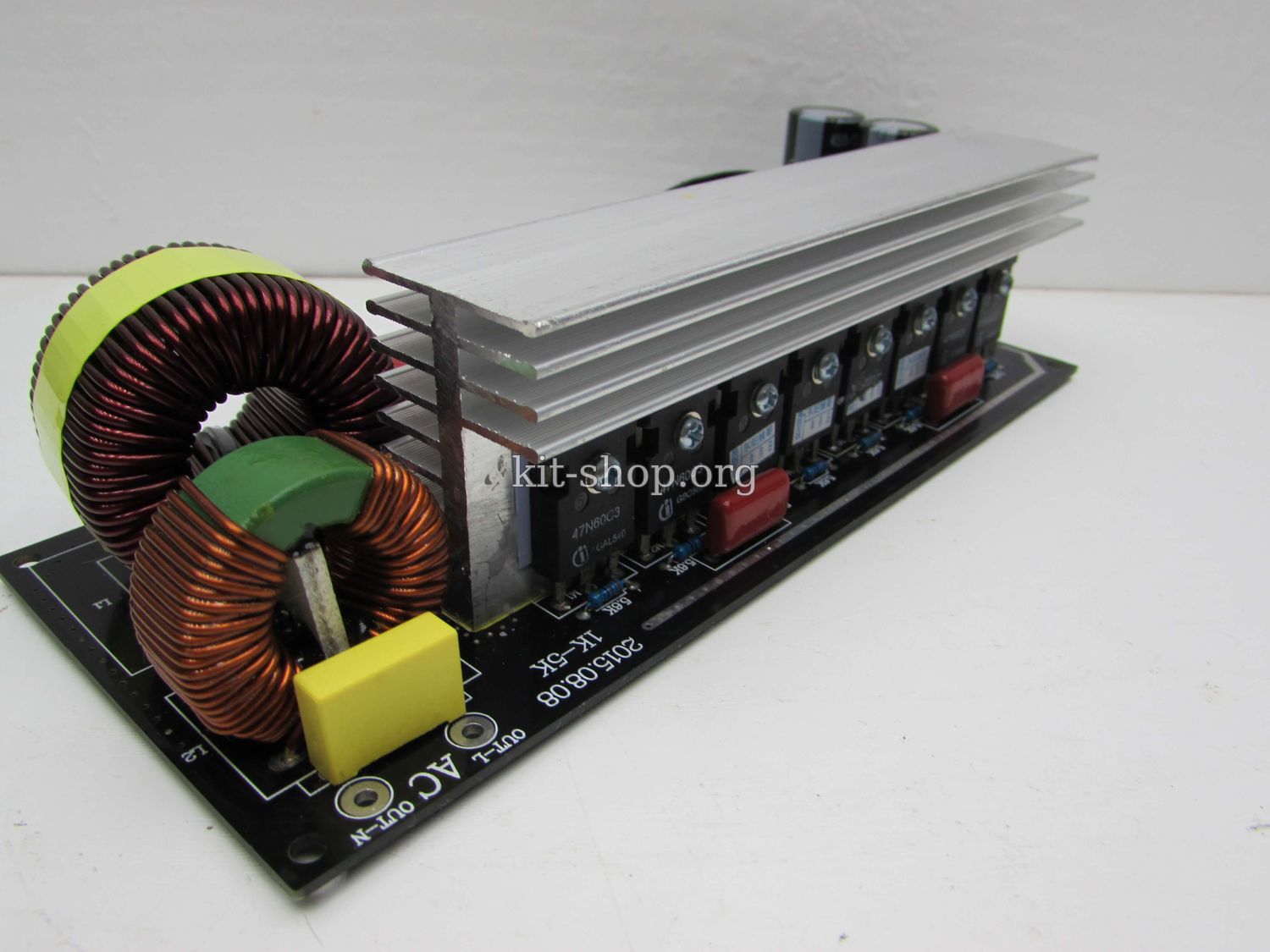

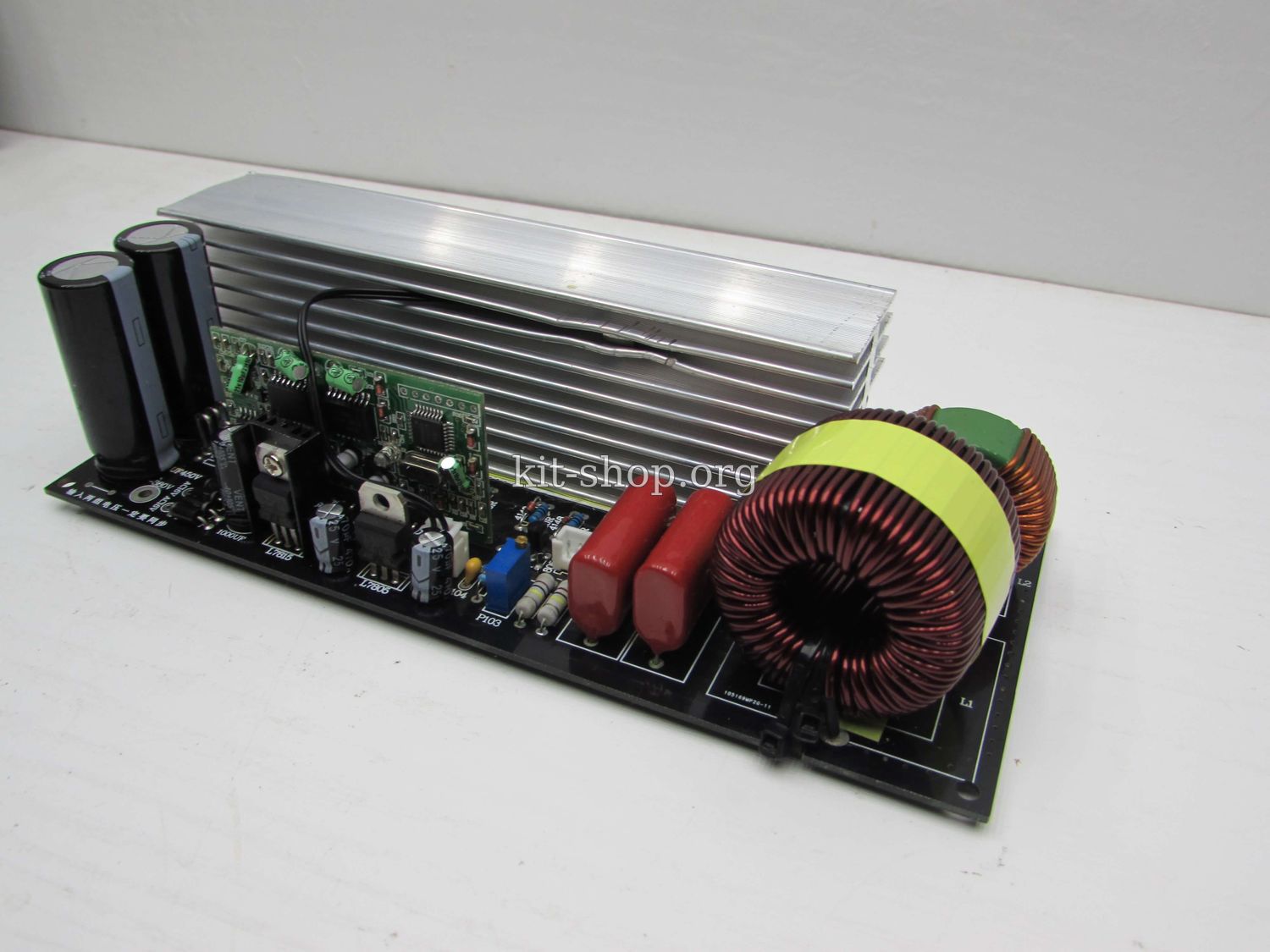

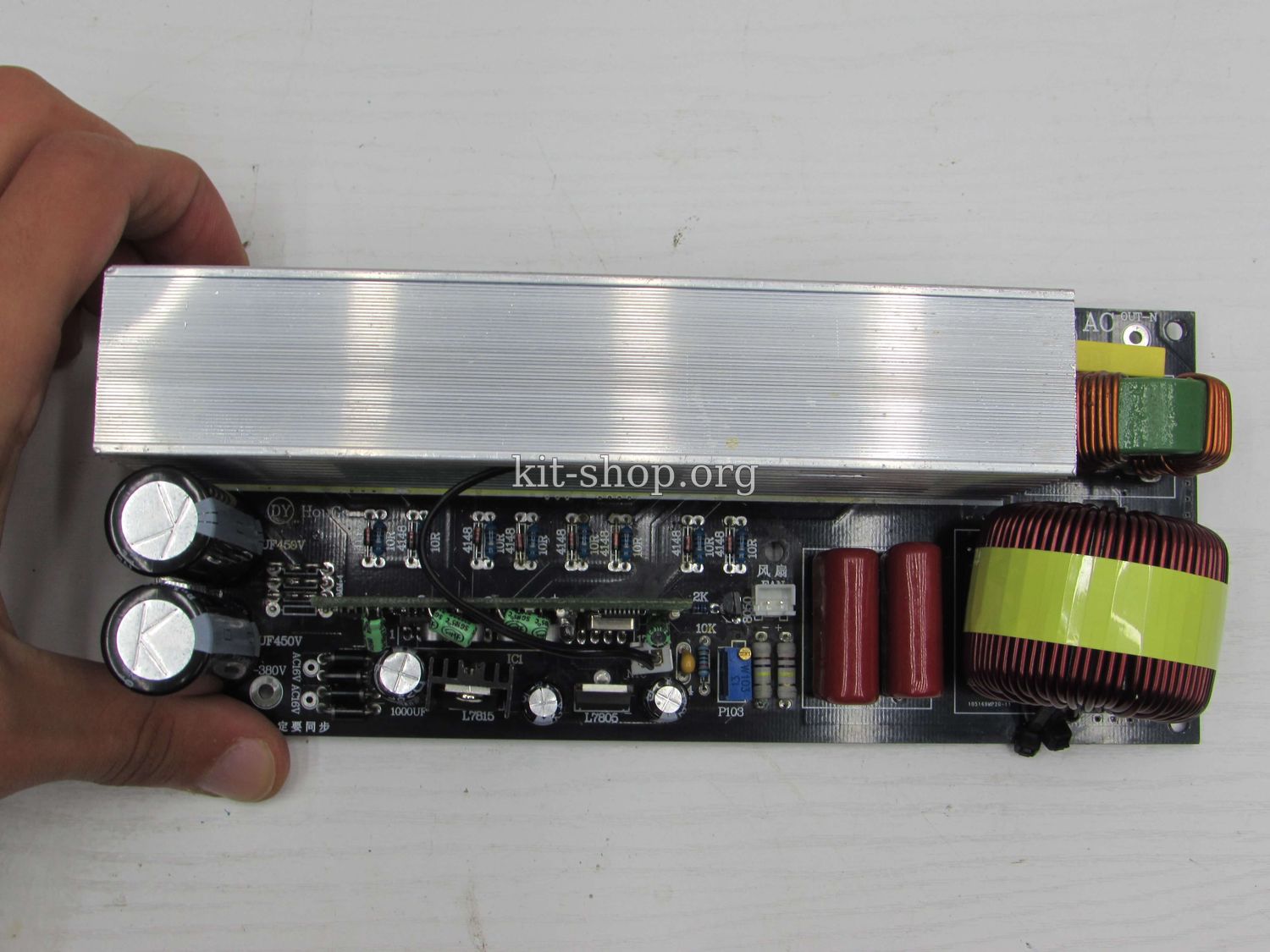

Плата самая мощная, которую можно встретить на просторах алиэкспресс, она на 3000 ватт.  Удобна тем, что с ее помощью можно дешевый инвертор с мод. синусоидой превратить в хороший инвертор с чистой синусоидой.

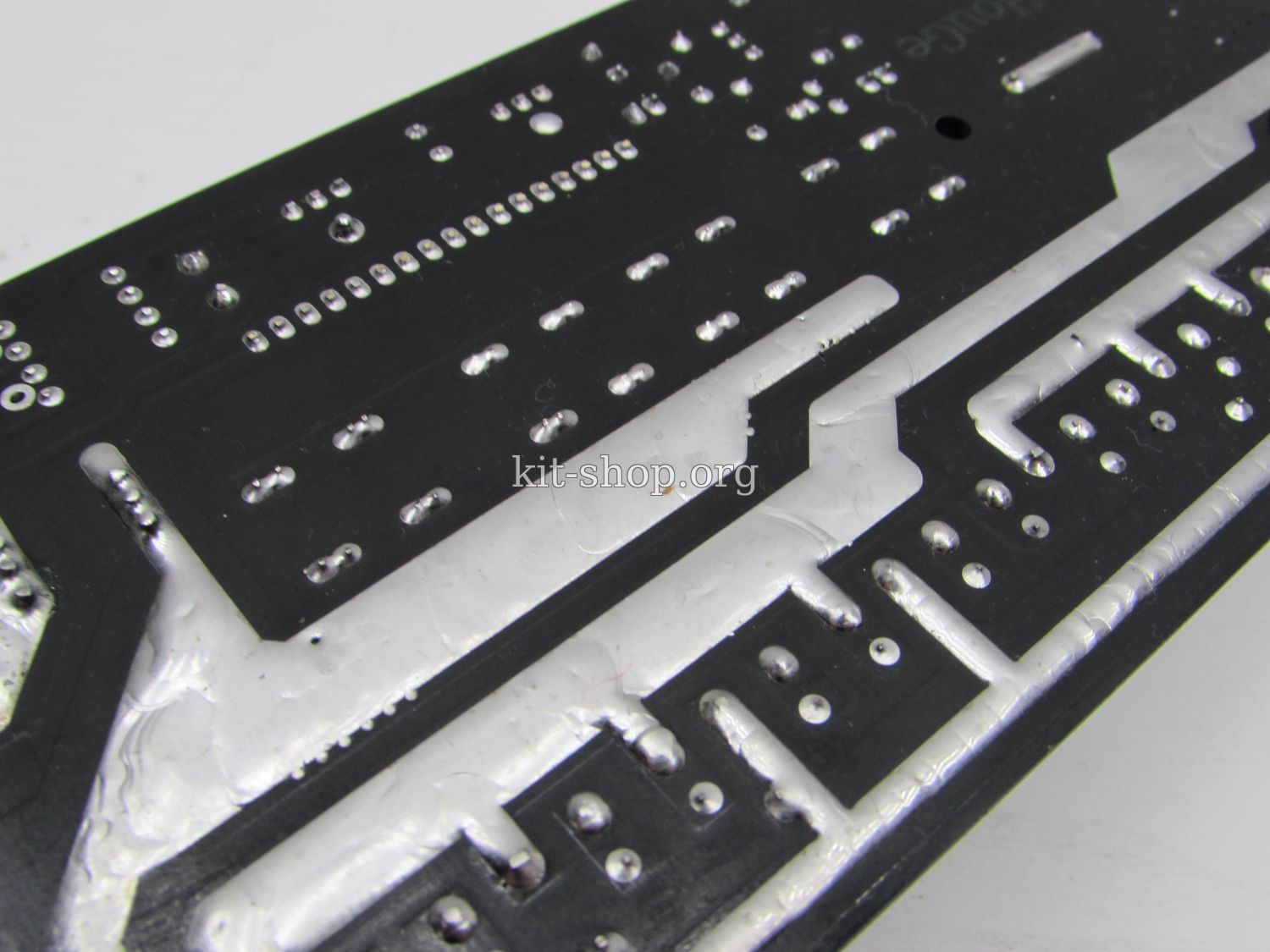

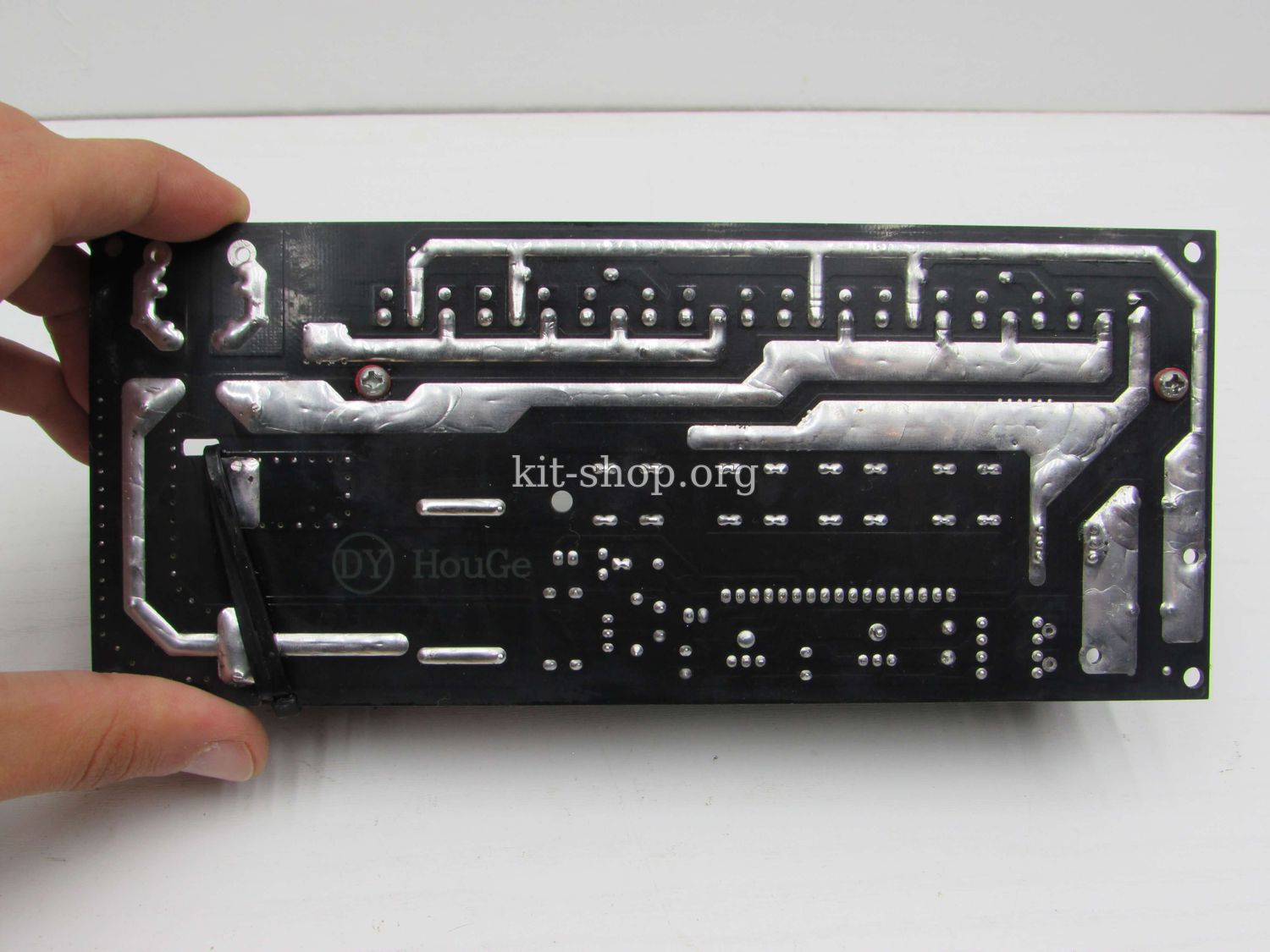

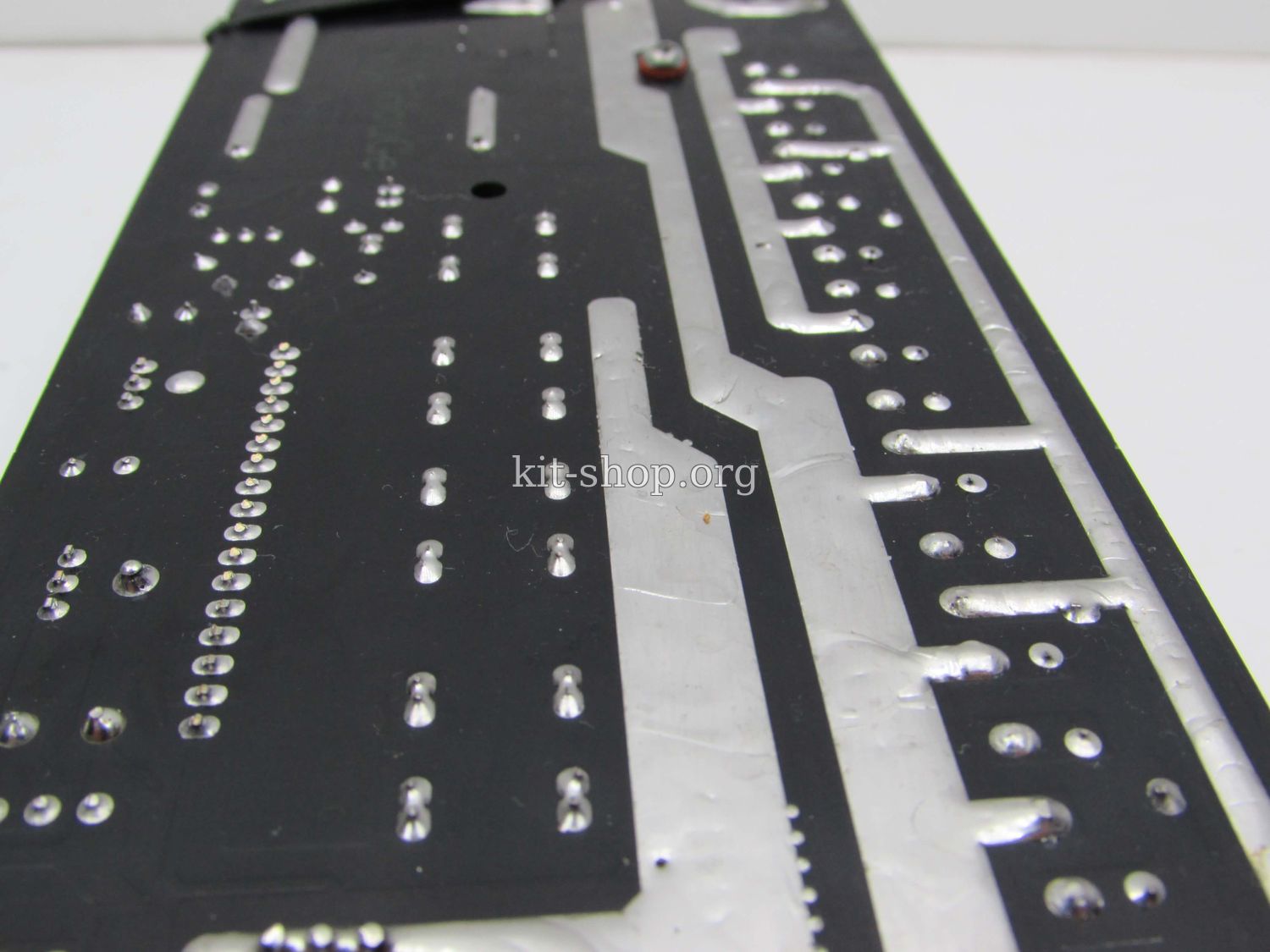

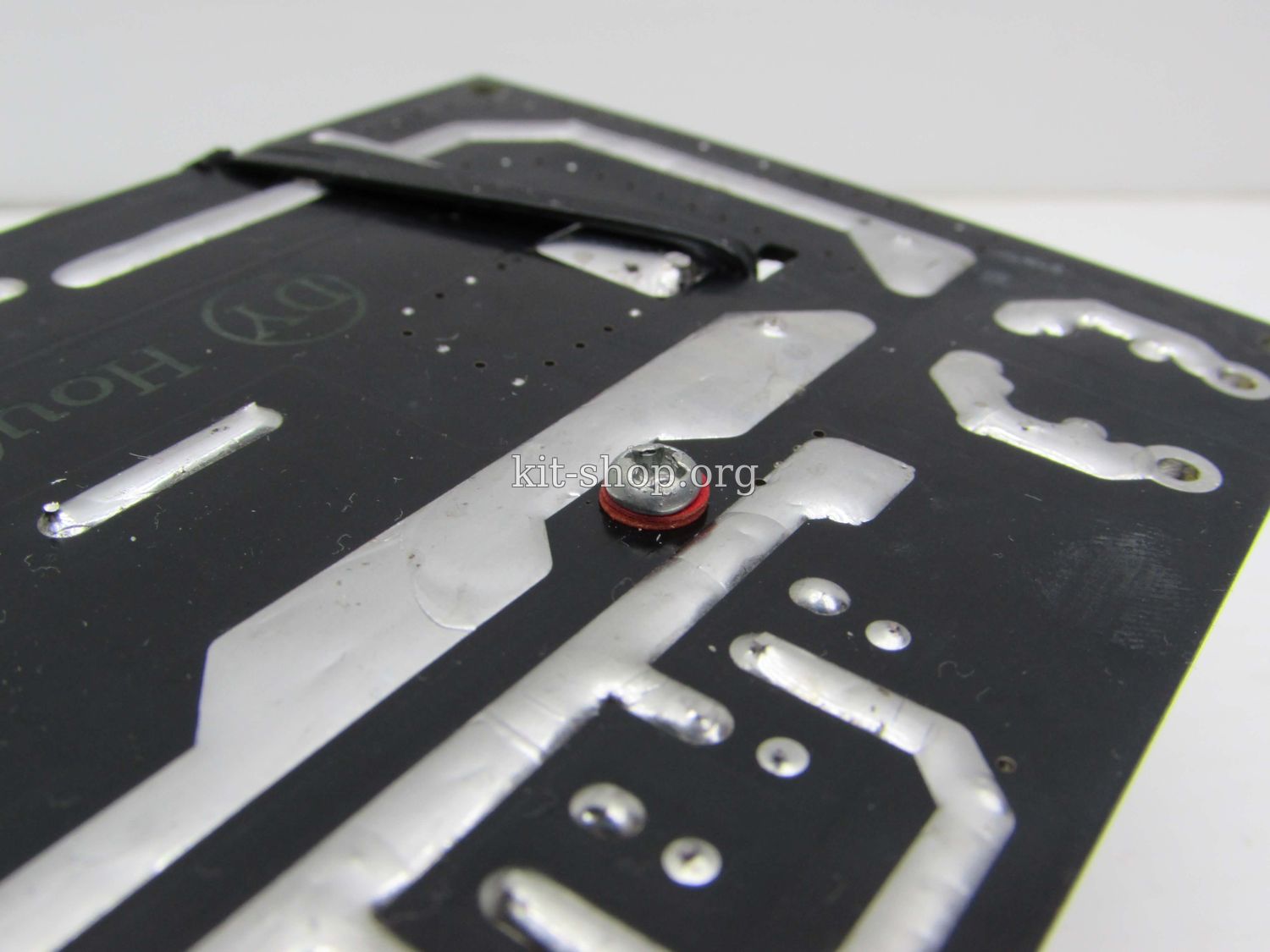

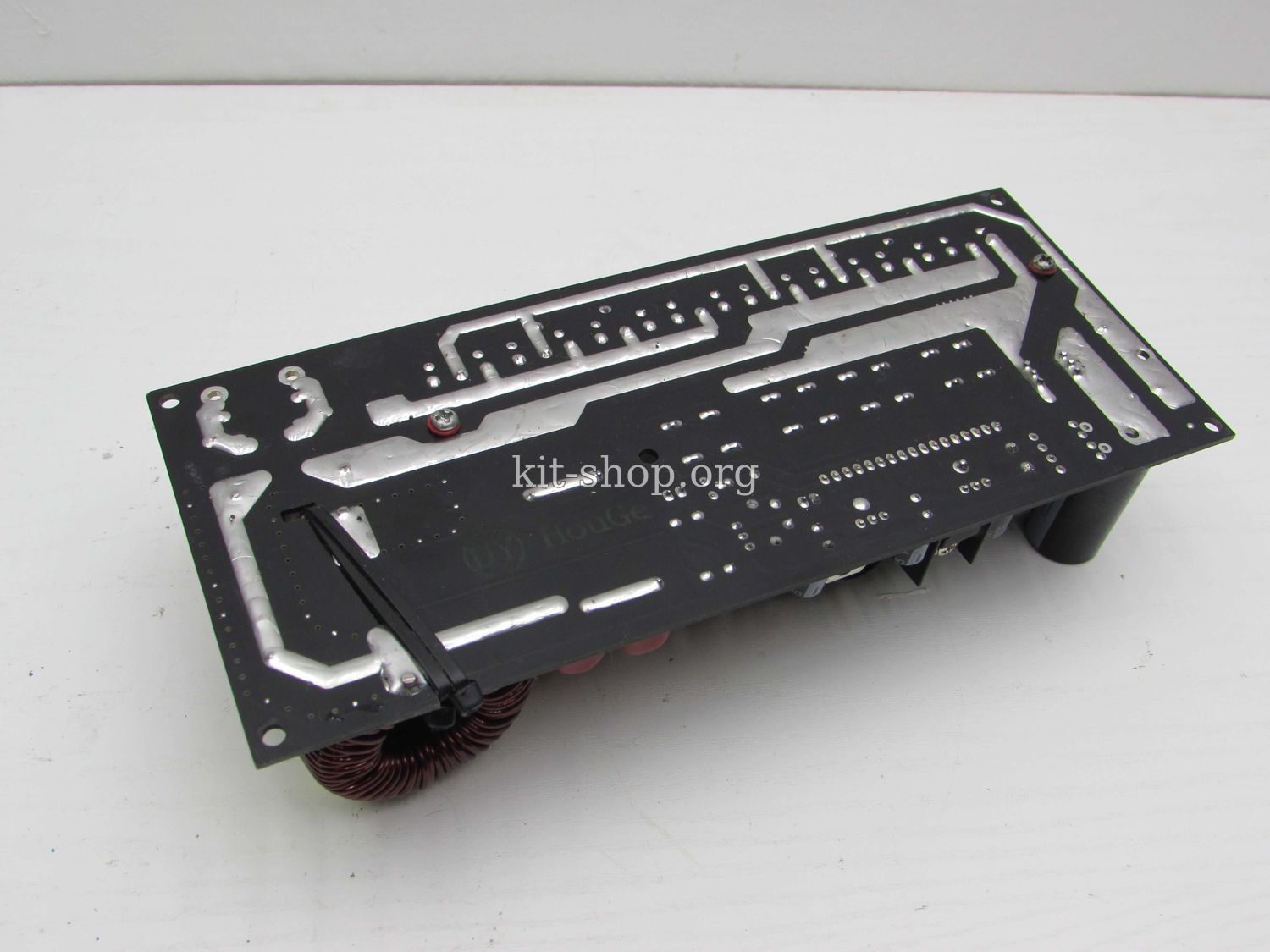

Качество на высоте, китайцы не поленились почистить ее от флюса, силовые дорожки дополнительно усилены, никаких торчащих контактов, все ровно отрезано. Со стороны компонентов тоже самое - все ровно, аккуратно и красиво.






Плата двухсторонняя, имеет черную паяльную маску, металлизация отверстий - материал стеклотекстолит.

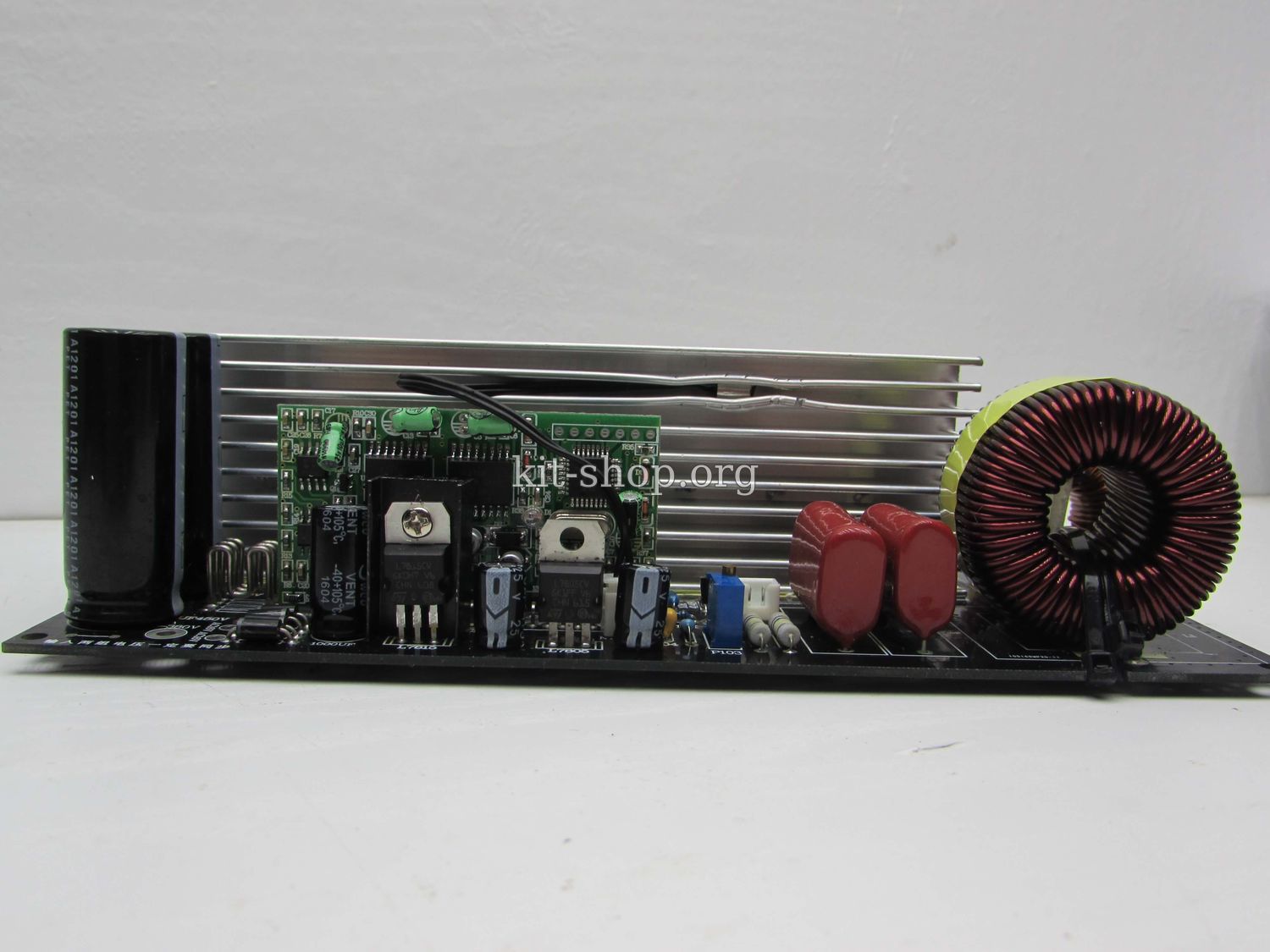

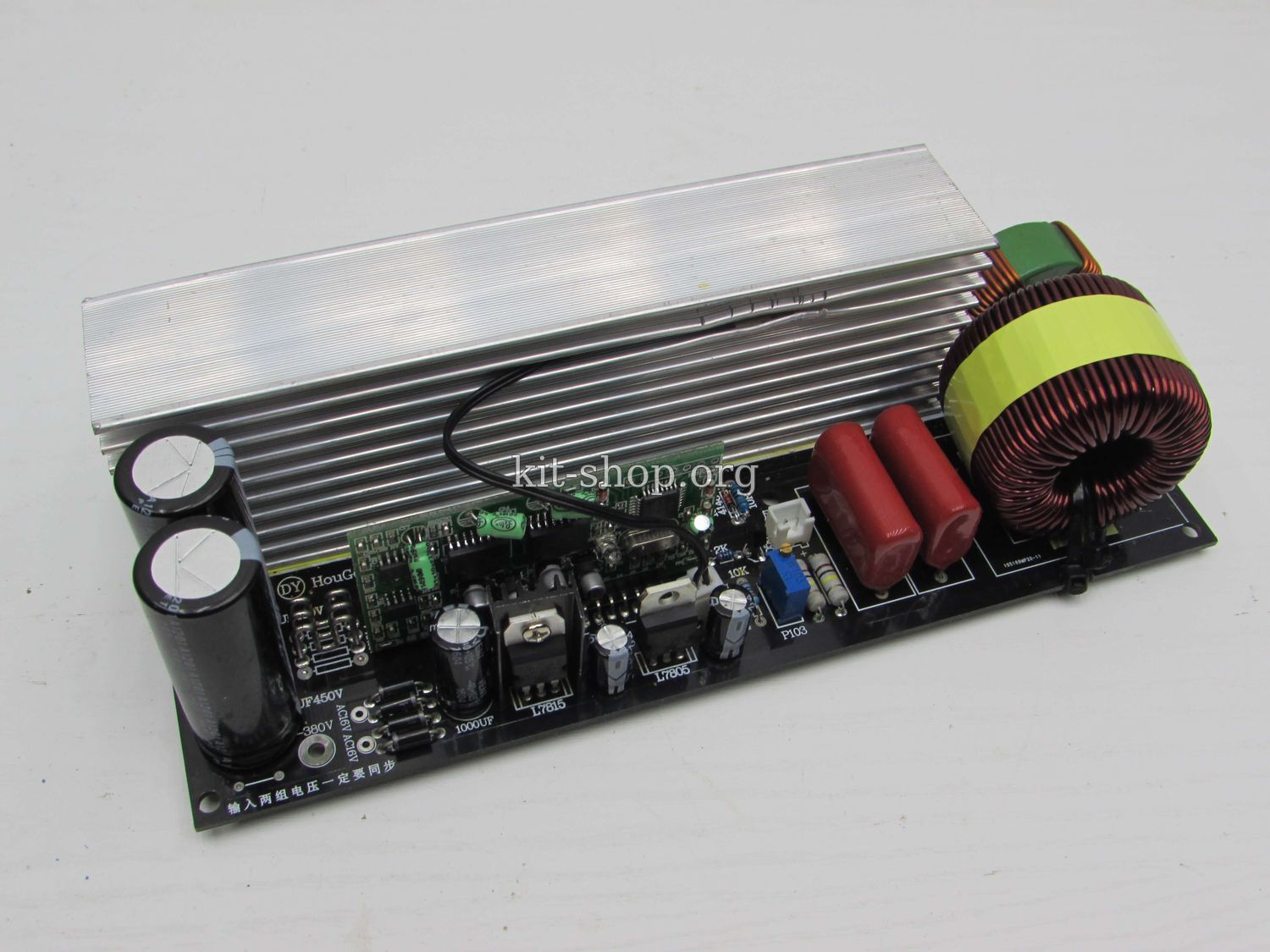

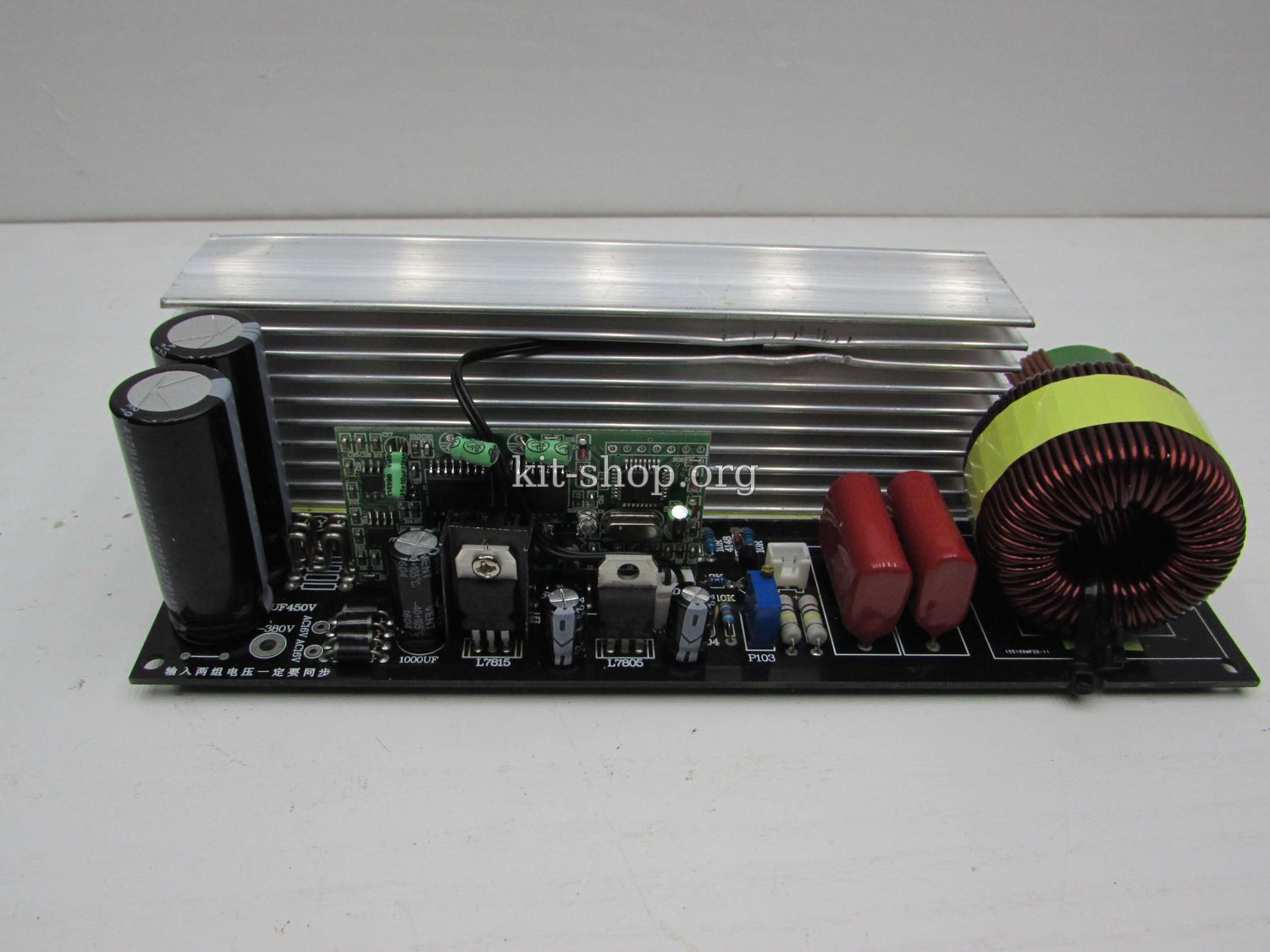

Бросается в глаза большой радиатор

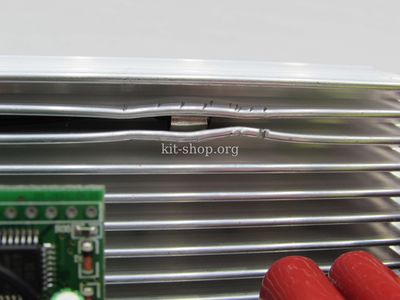

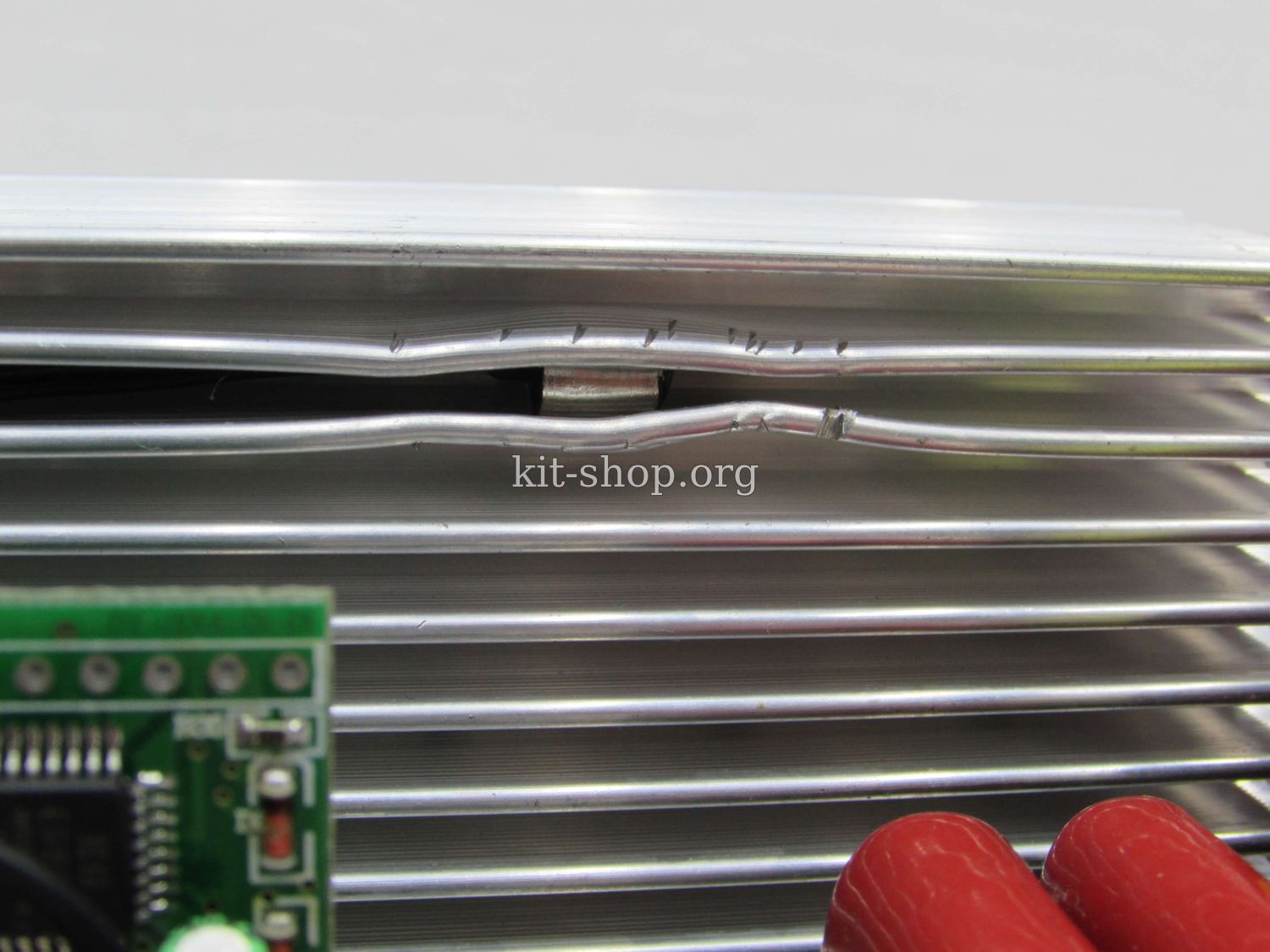

Единственное, в чем поленился производитель - установка термодатчика, он зажат  ребрами радиатора, хотя имеет отверстие для болтика и можно было просто прикрутить его, но сверлить отверстие между  ребрами видимо поленились, ну и ладно - это не минус.

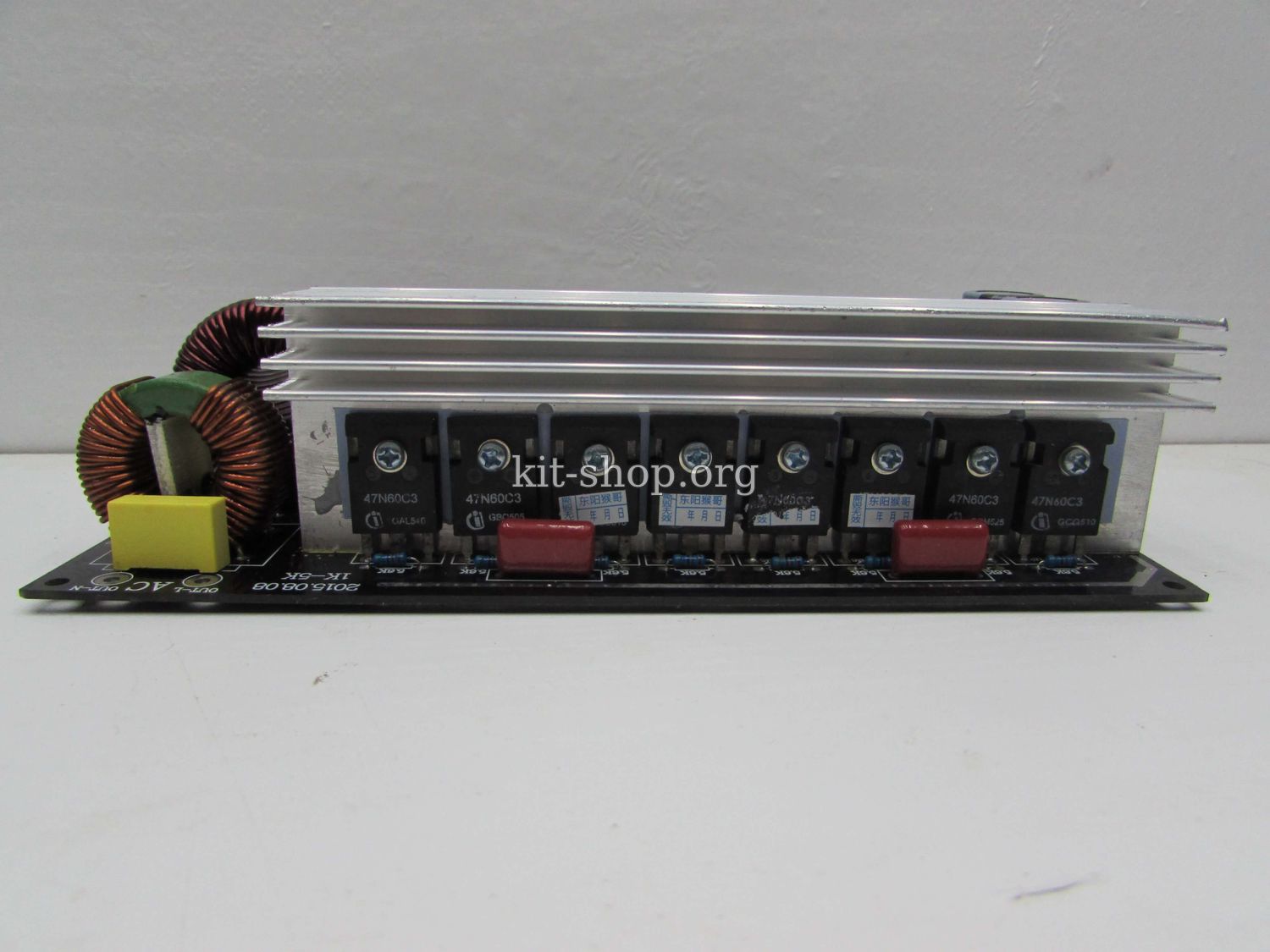

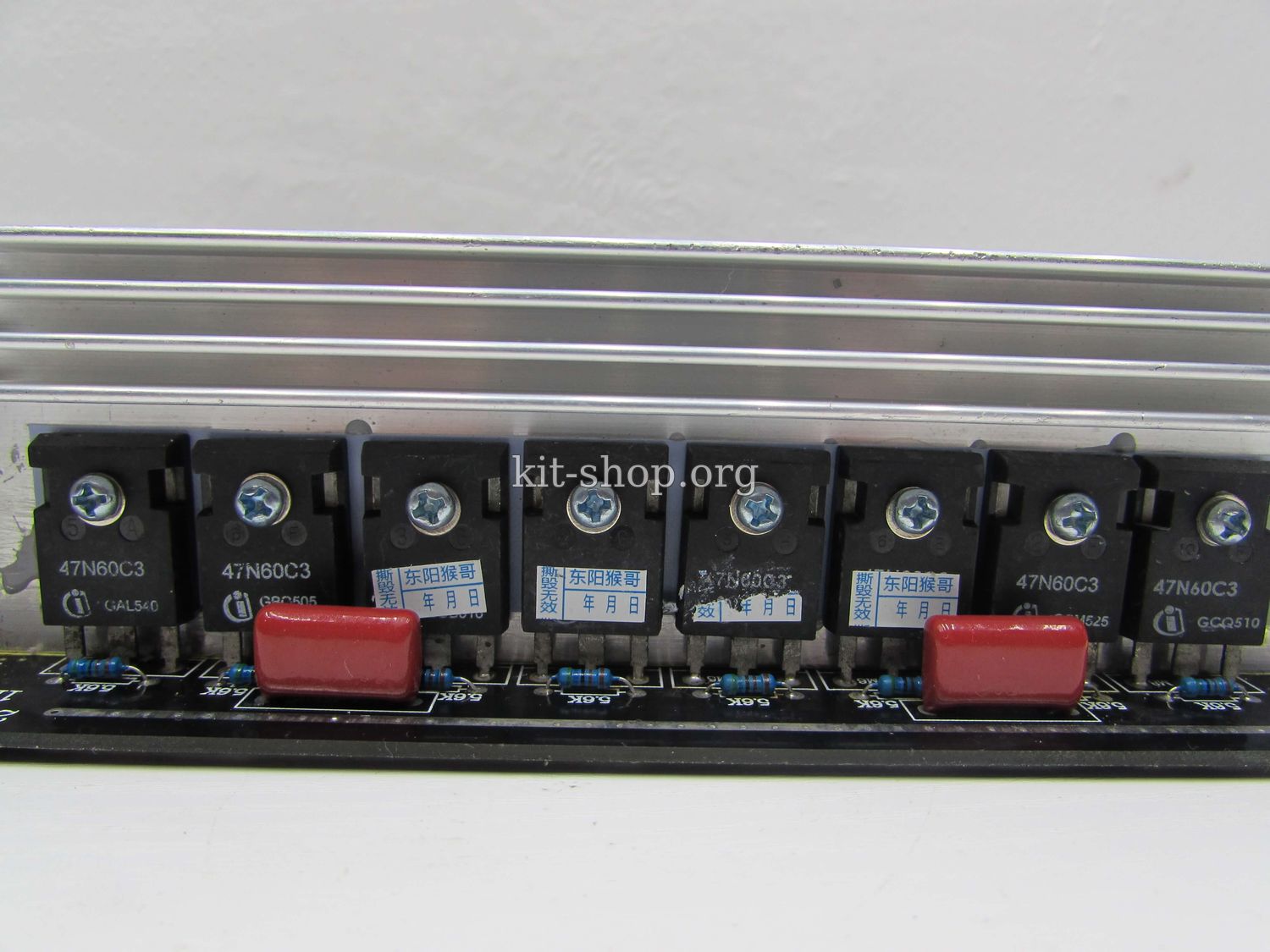

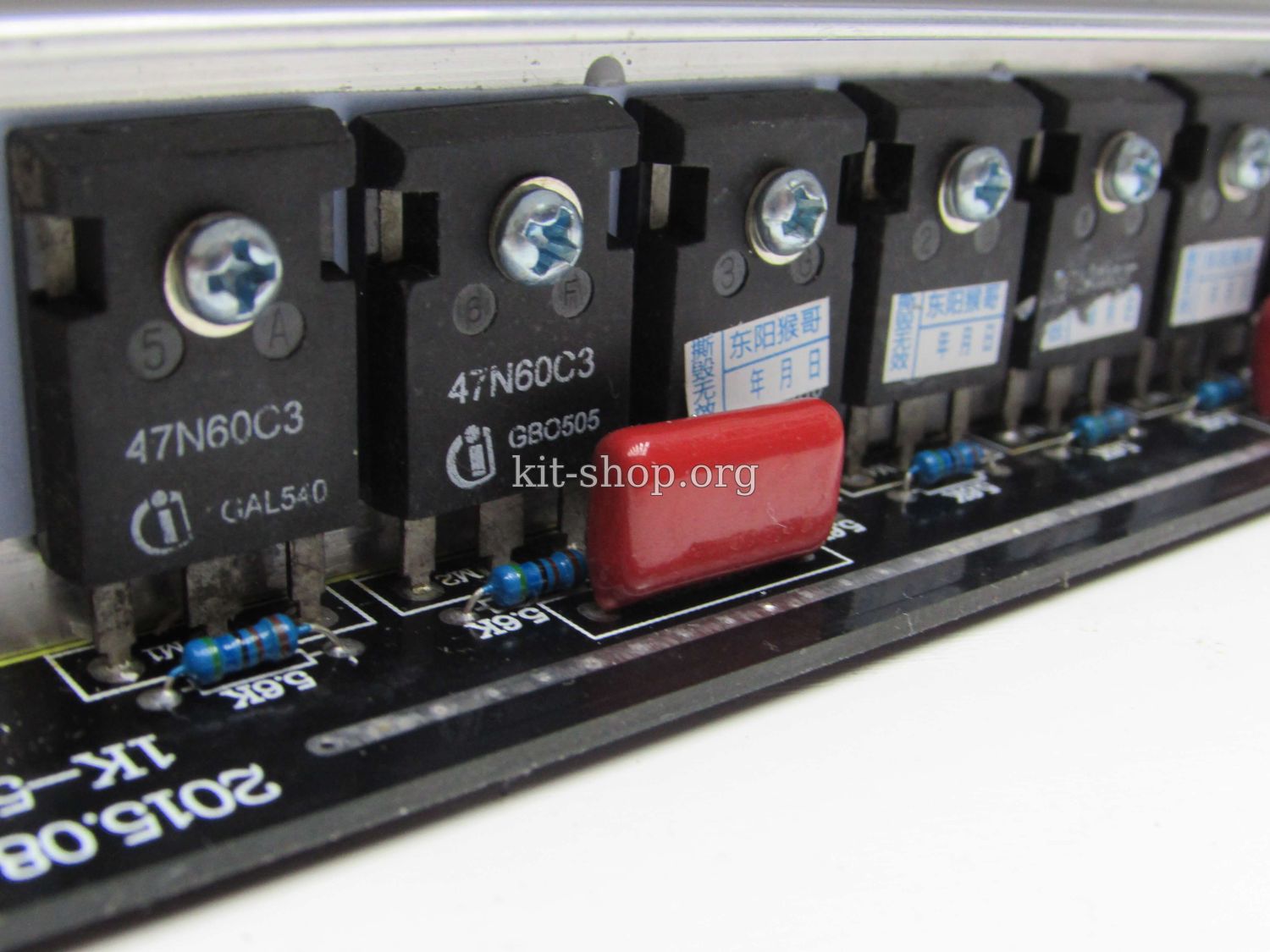

К радиатору укреплены мощные IGBT транзисторы 47N60 количеством 8 штук. Каждый ключ изолирован от радиатора, имеется также термопаста - жирный плюс.
Радиатор прикручен к плате двумя шурупами, они имеют дополнительную прокладку.

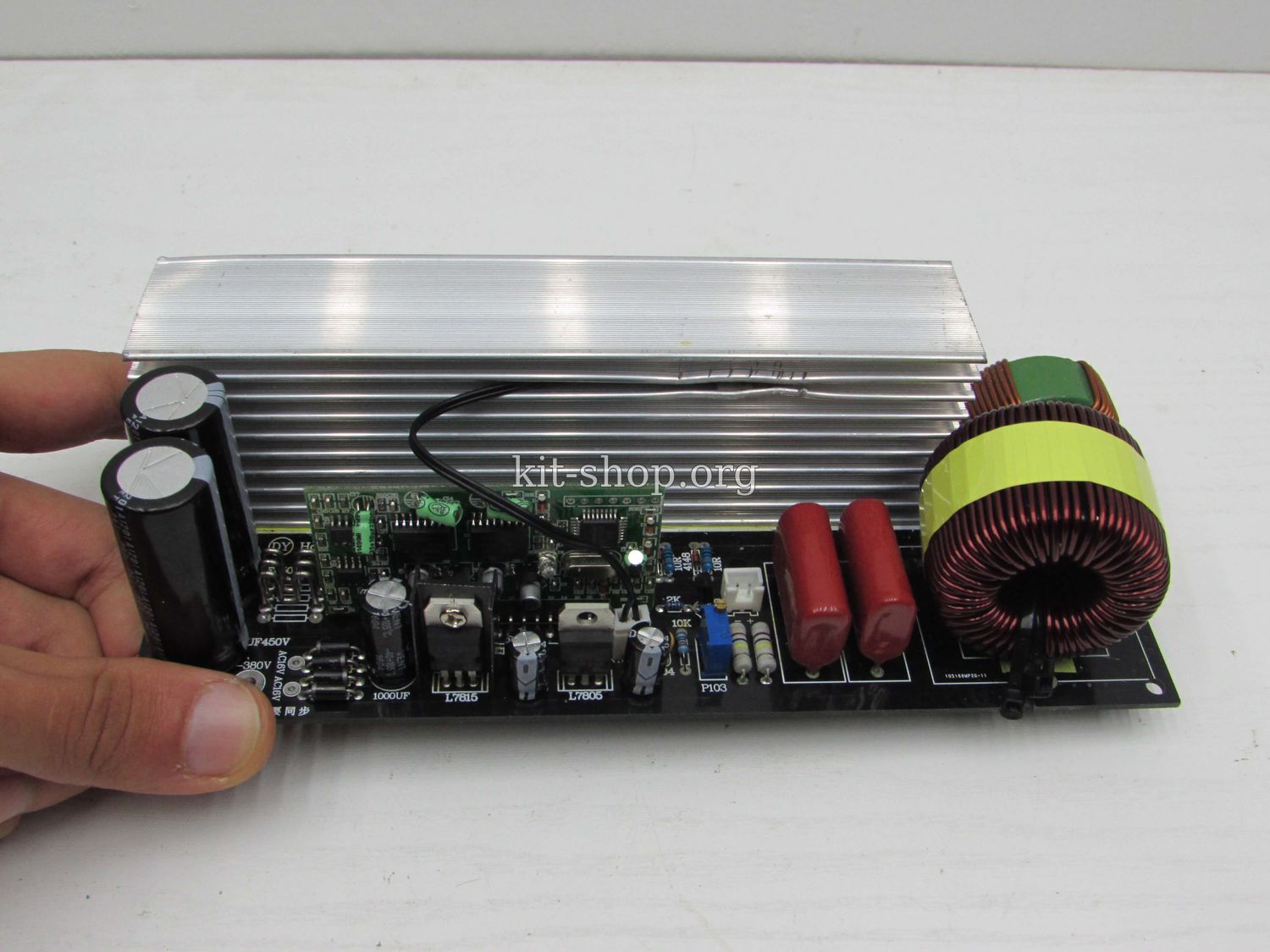

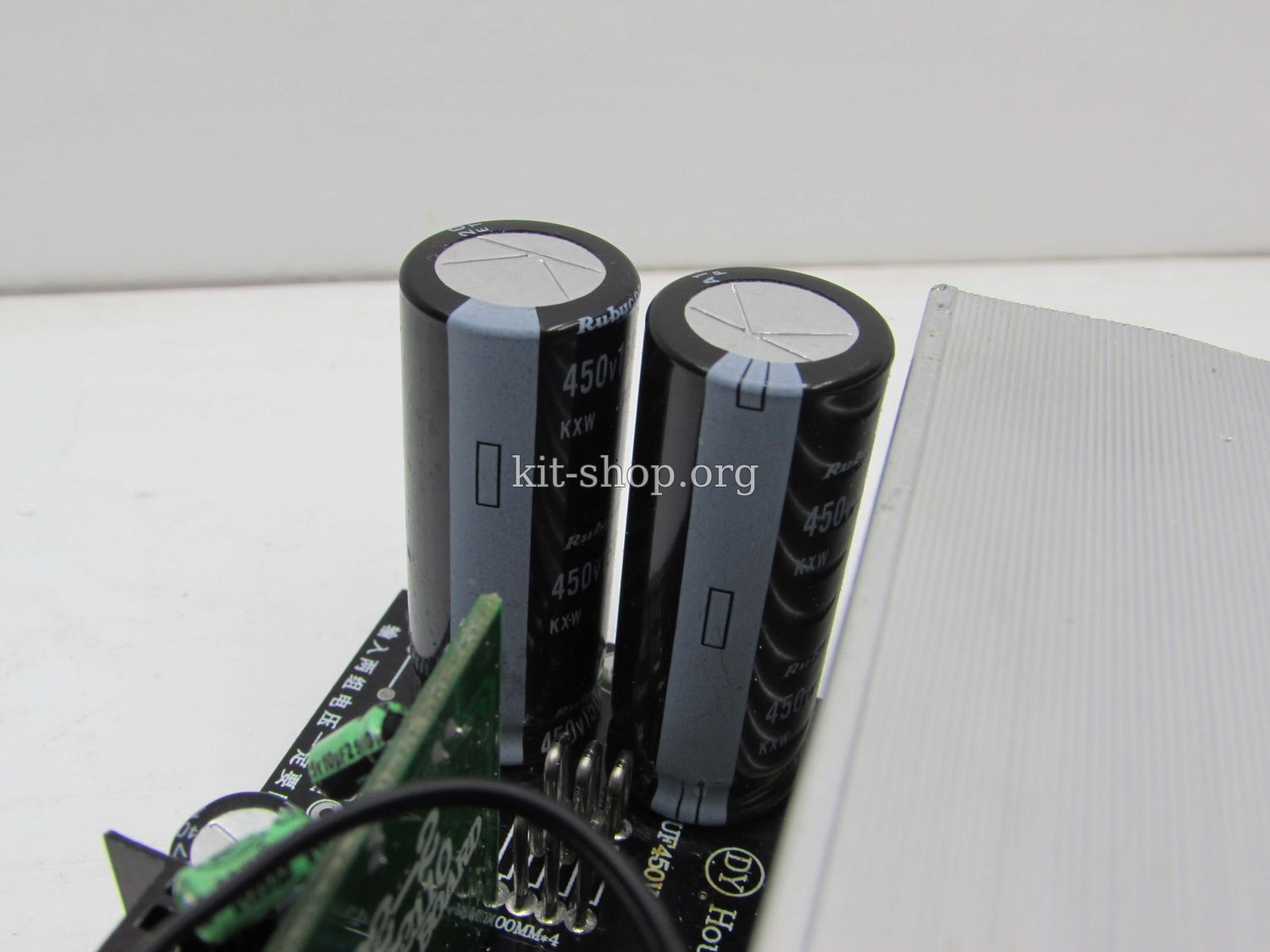

На входе стоят два конденсатора подключенных параллельно, каждый из них имеет емкость в 150мкФ и рассчитан на напряжение в 450 вольт, производитель - рубикон, это довольно неплохой производитель, хотя не самый лучший.



Емкость конденсаторов небольшая, но основная емкость будет находиться на плате DC-DC повышающего преобразователя, так, что тут тоже все норм.

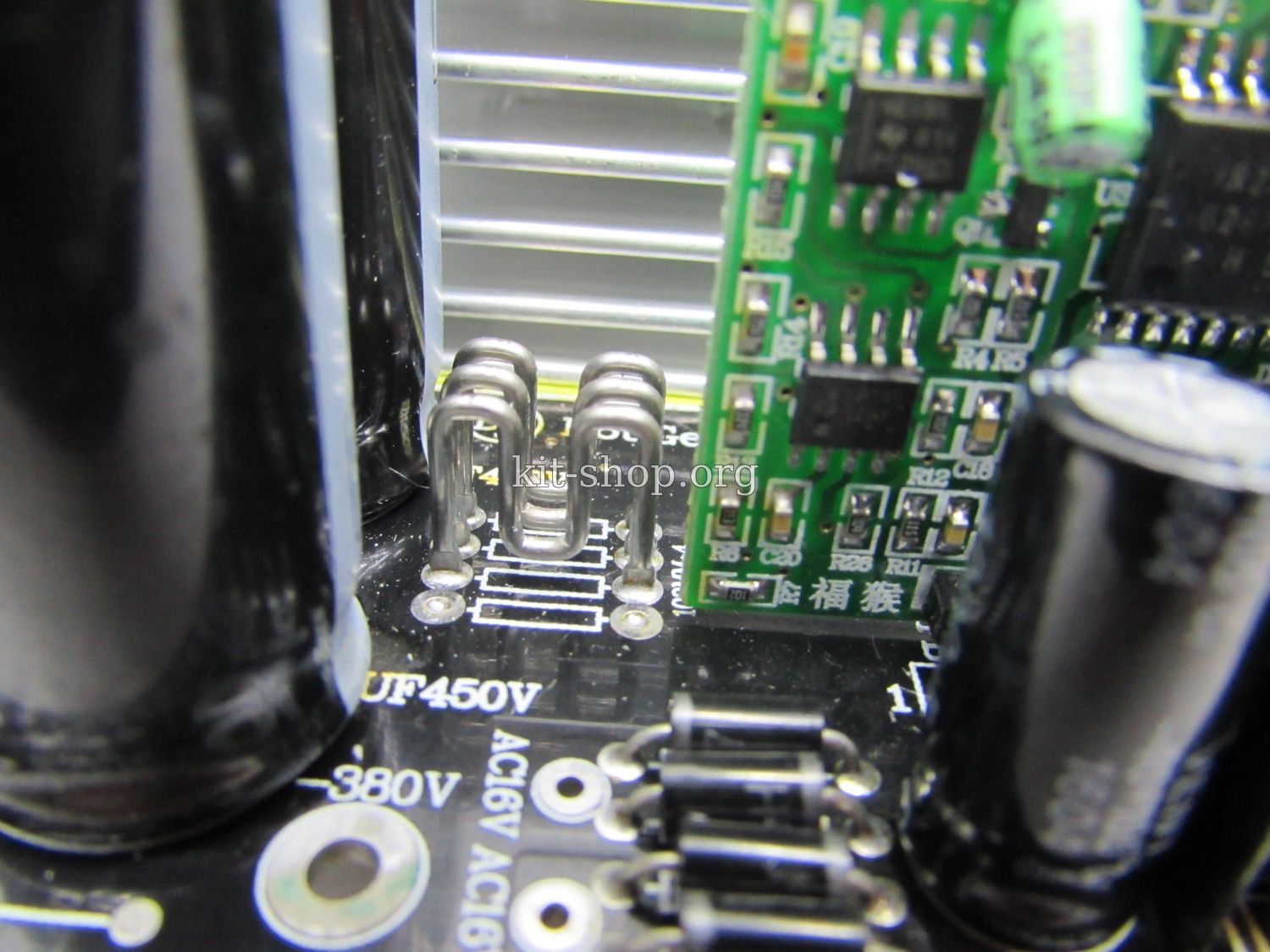

Имеем три аккуратно впаянных шунта.

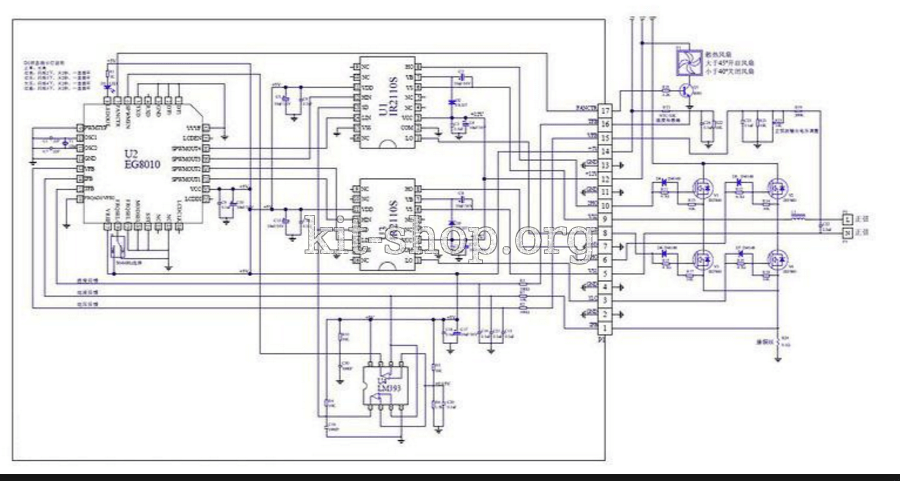

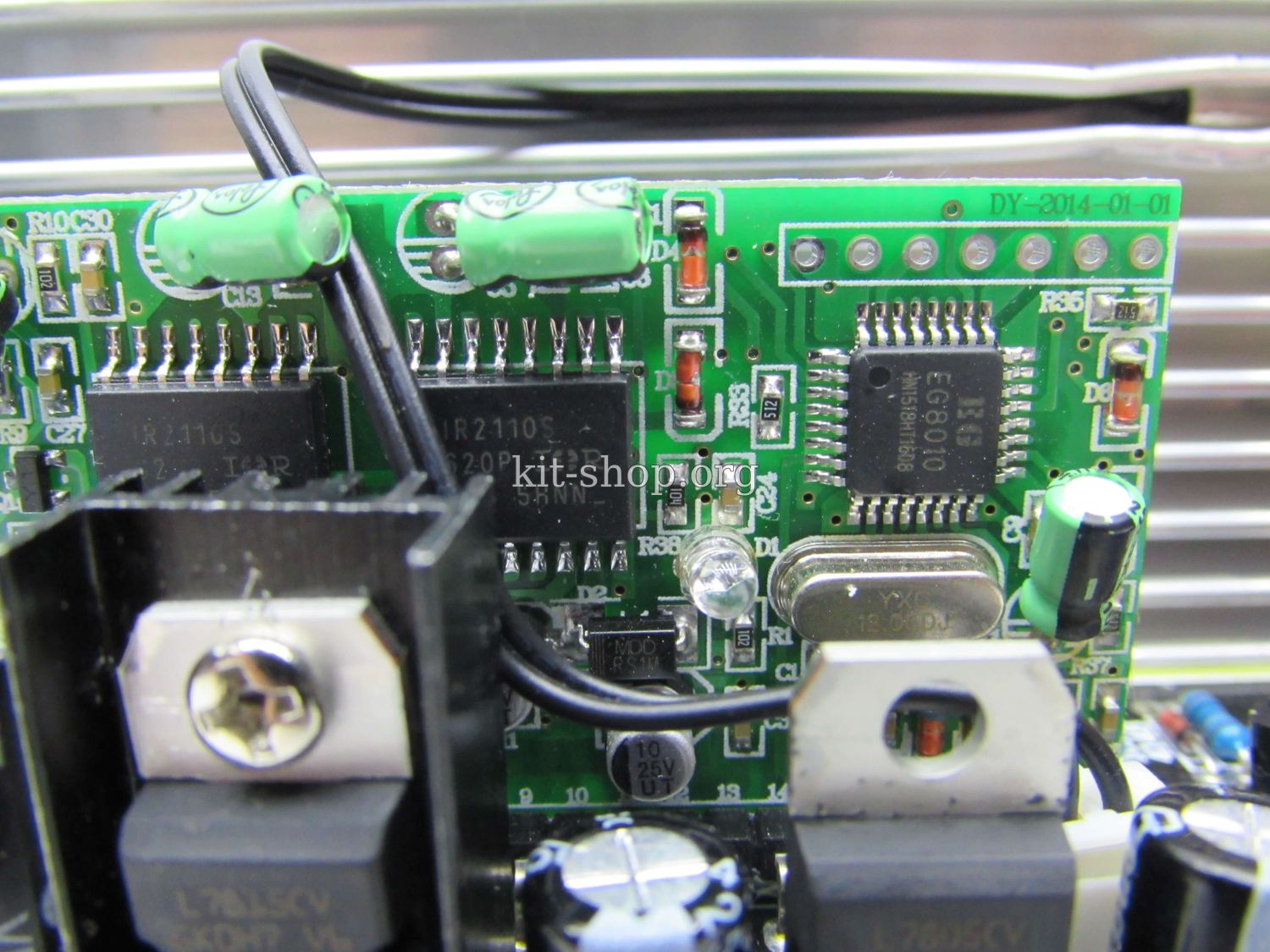

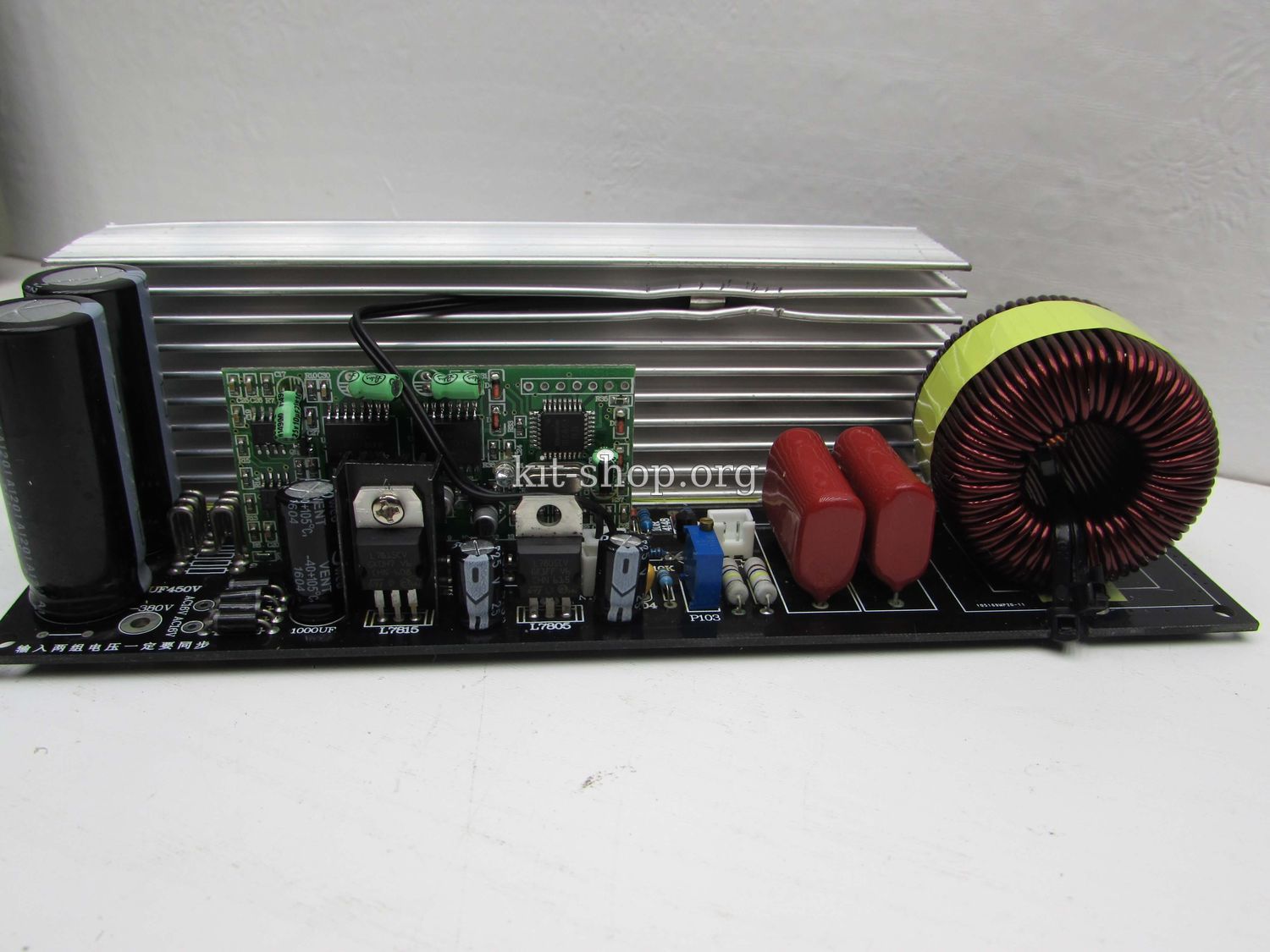

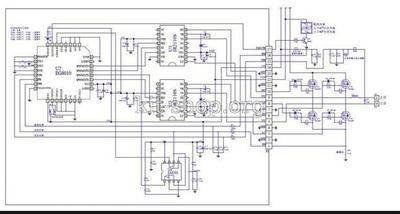

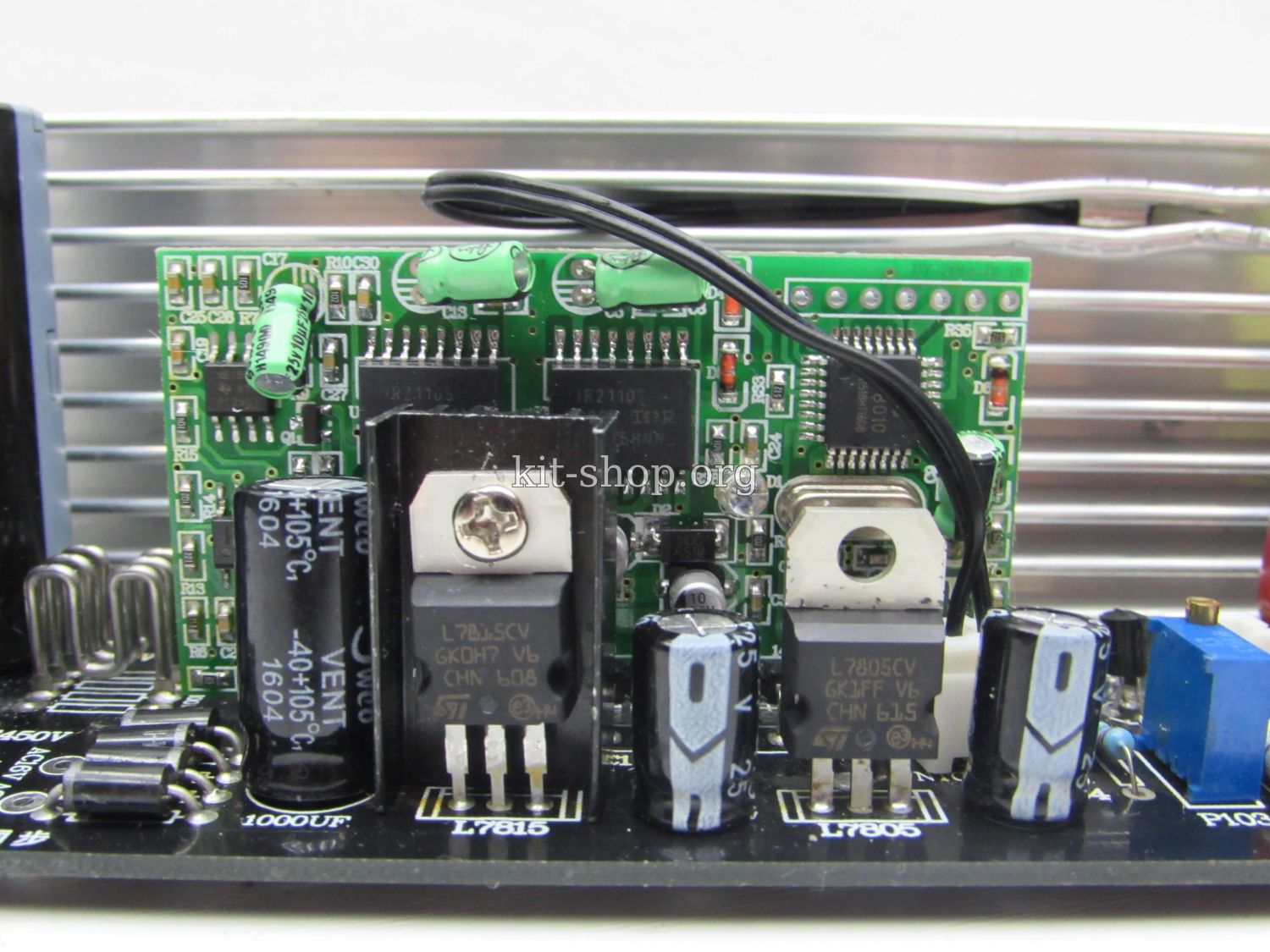

Плата формирователя чистой синусоиды почти стандартная, стоит традиционный чип EG8010 и два драйвера IR2110, которые и управляют силовыми транзисторами.

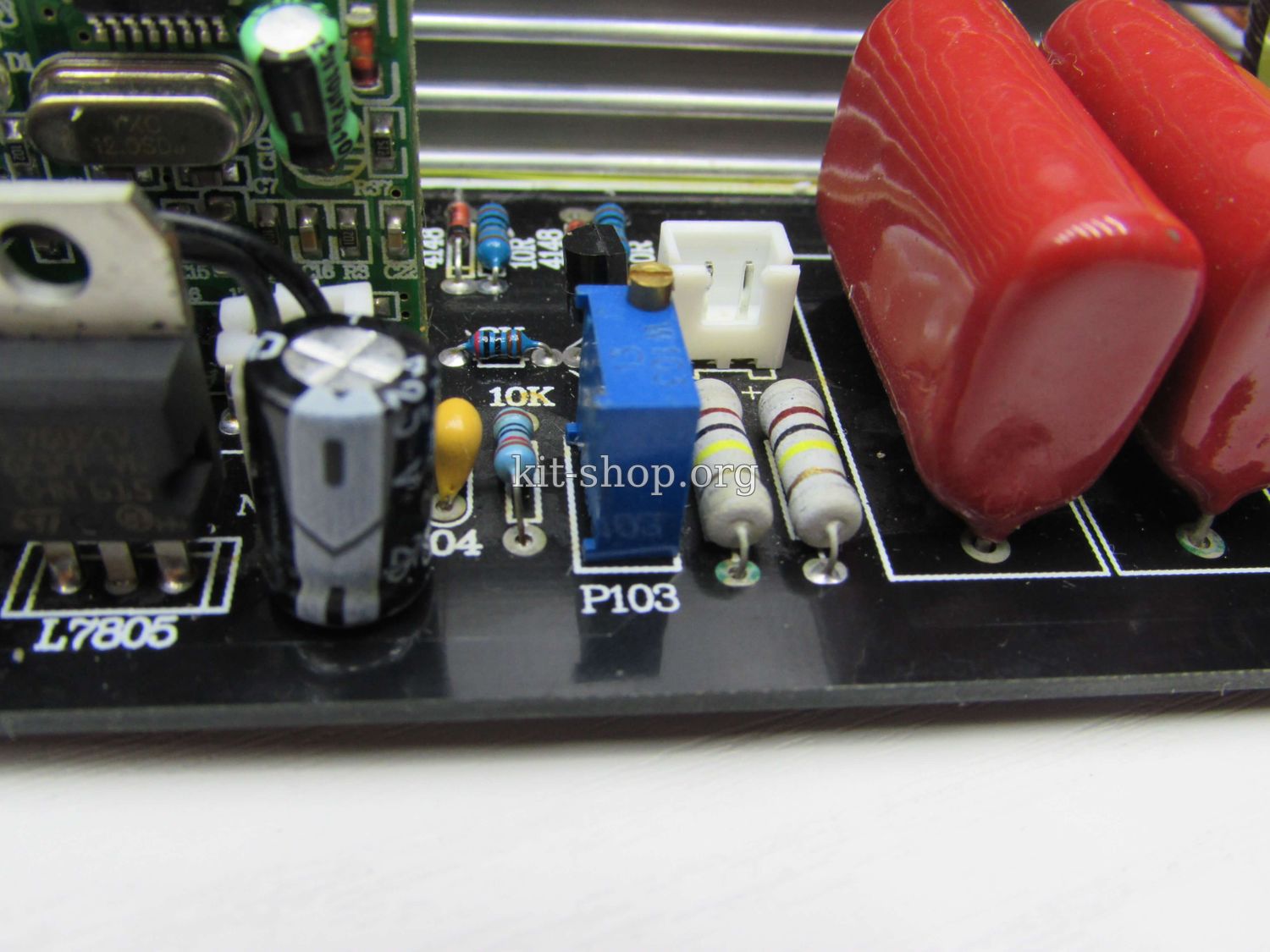

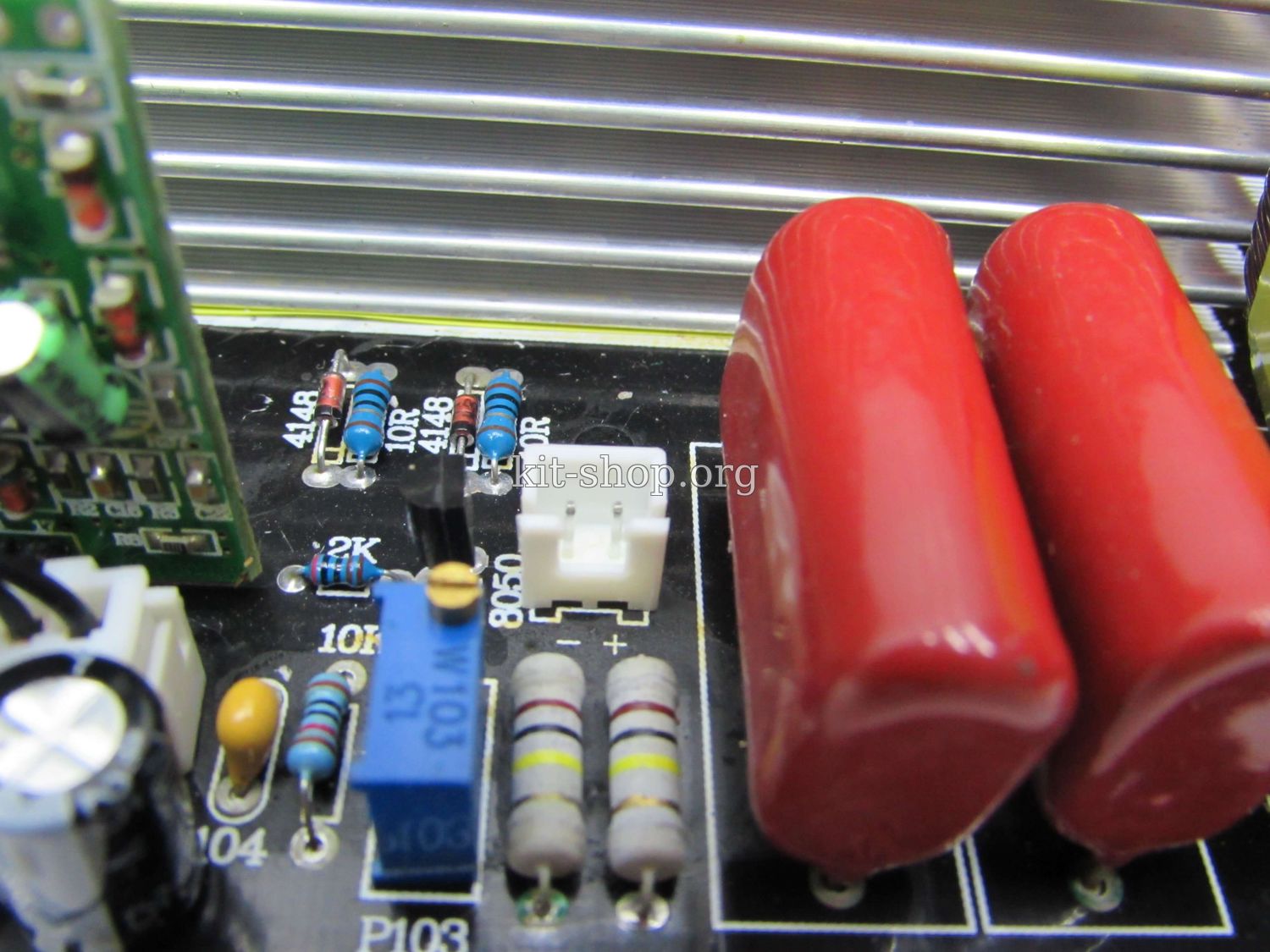

Имеется подстроечный резистор для регулировки выходной частоты, она может быть от 50 до 60 герц.

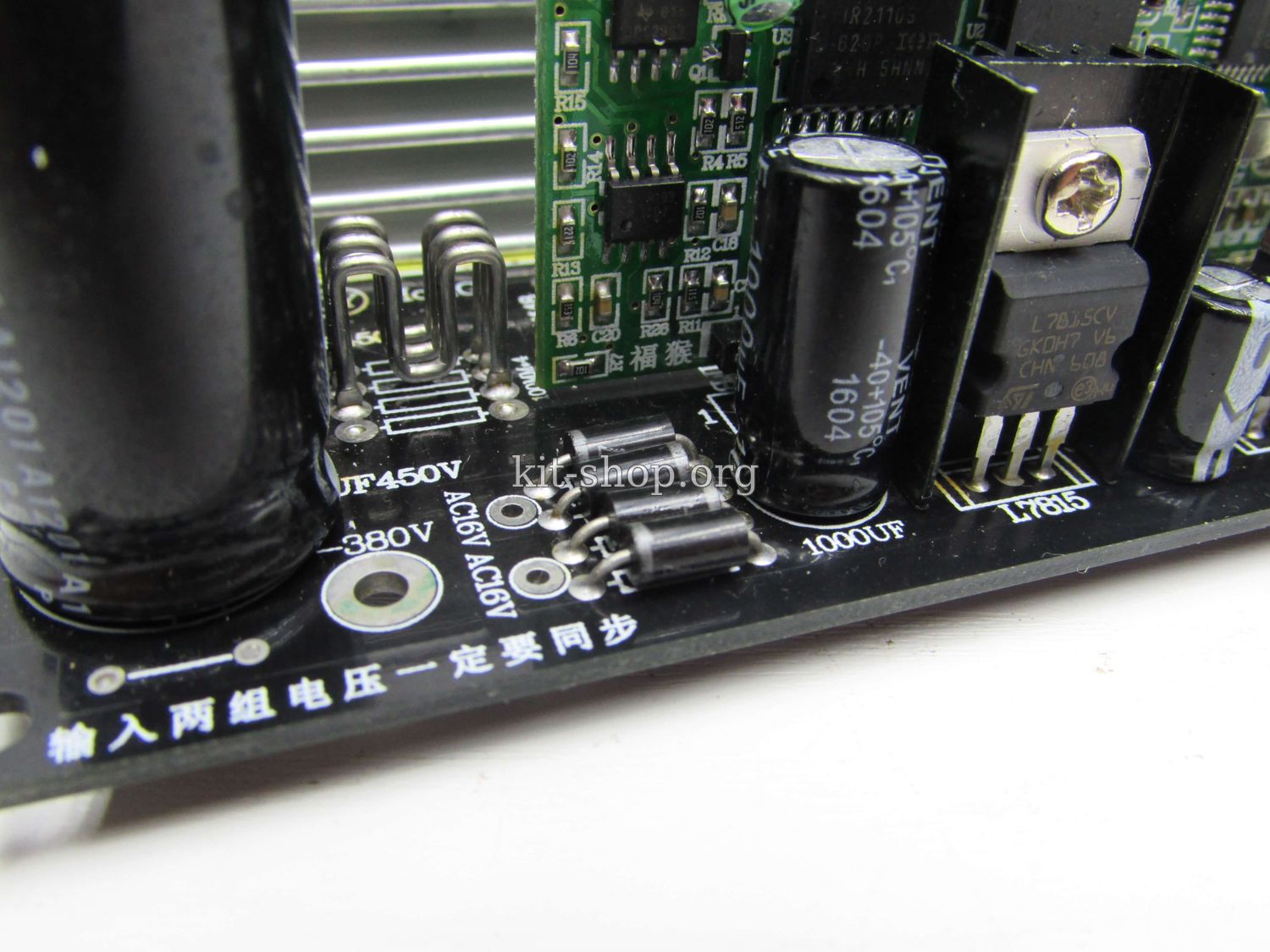

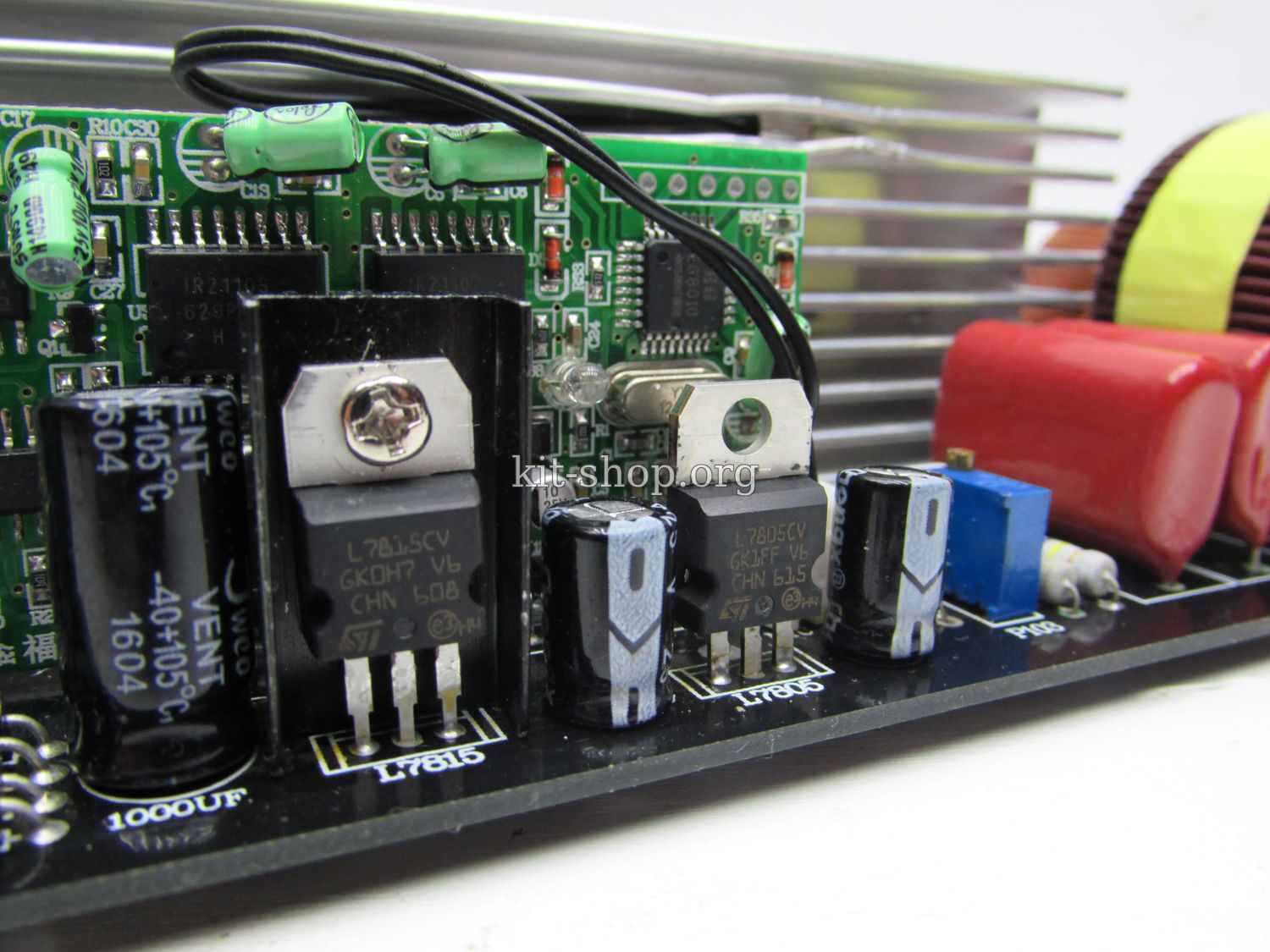

Низковольтное Питание для схемы управление поступает по маломощному диодному мосту, туда в принципе можно подать и переменку и постоянку, напряжение можно от 12 до 20 Вольт, все ровно оно будет стабилизировано до нужного уровня.





По идее на мост подается переменка которая берется с дополнительной обмотки повышающего трансформатора трансформатора преобразователя, который будет стоять на плате DC-DC

Предусмотрен также раз
ъ
ем для кулера.

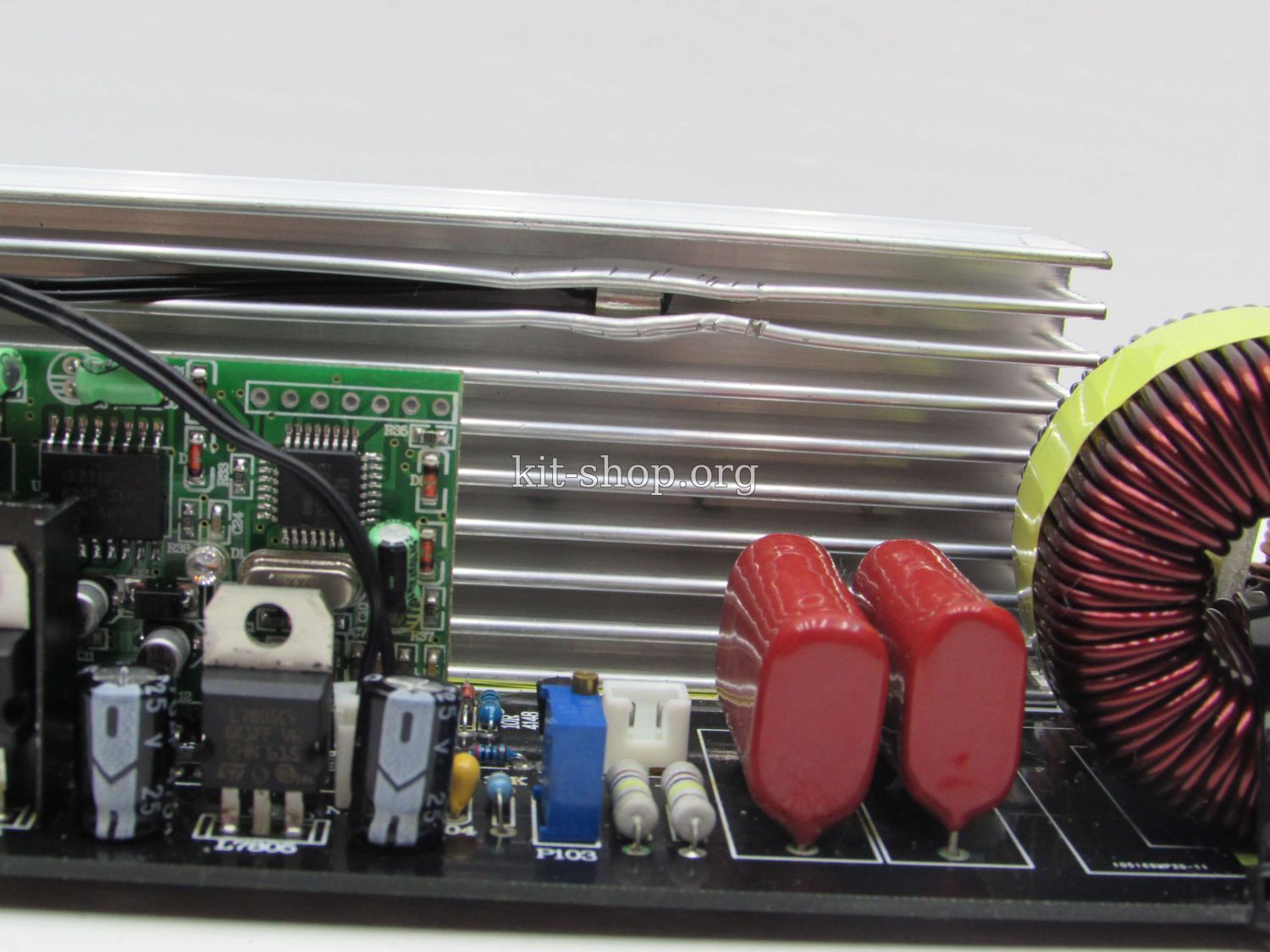

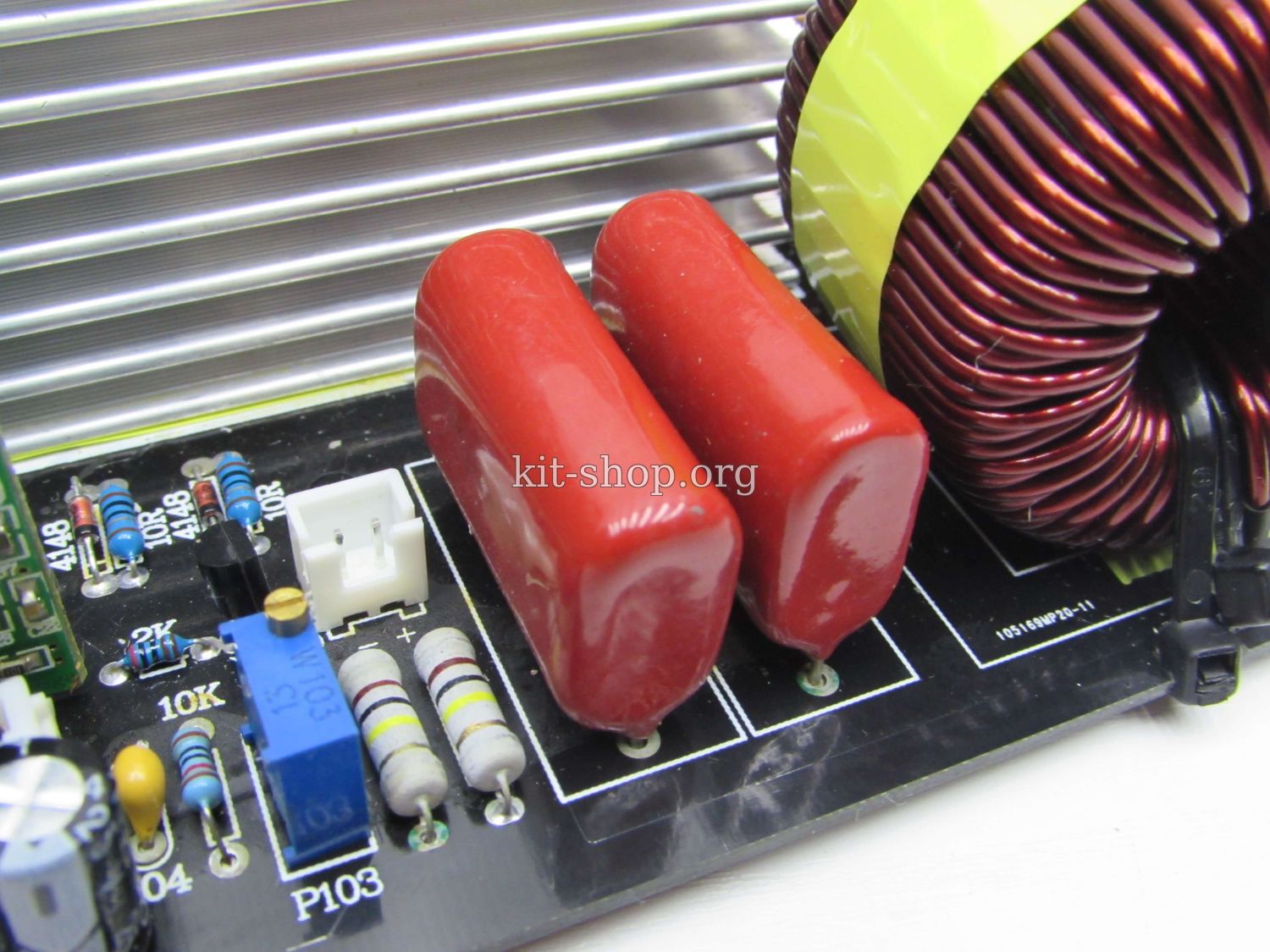

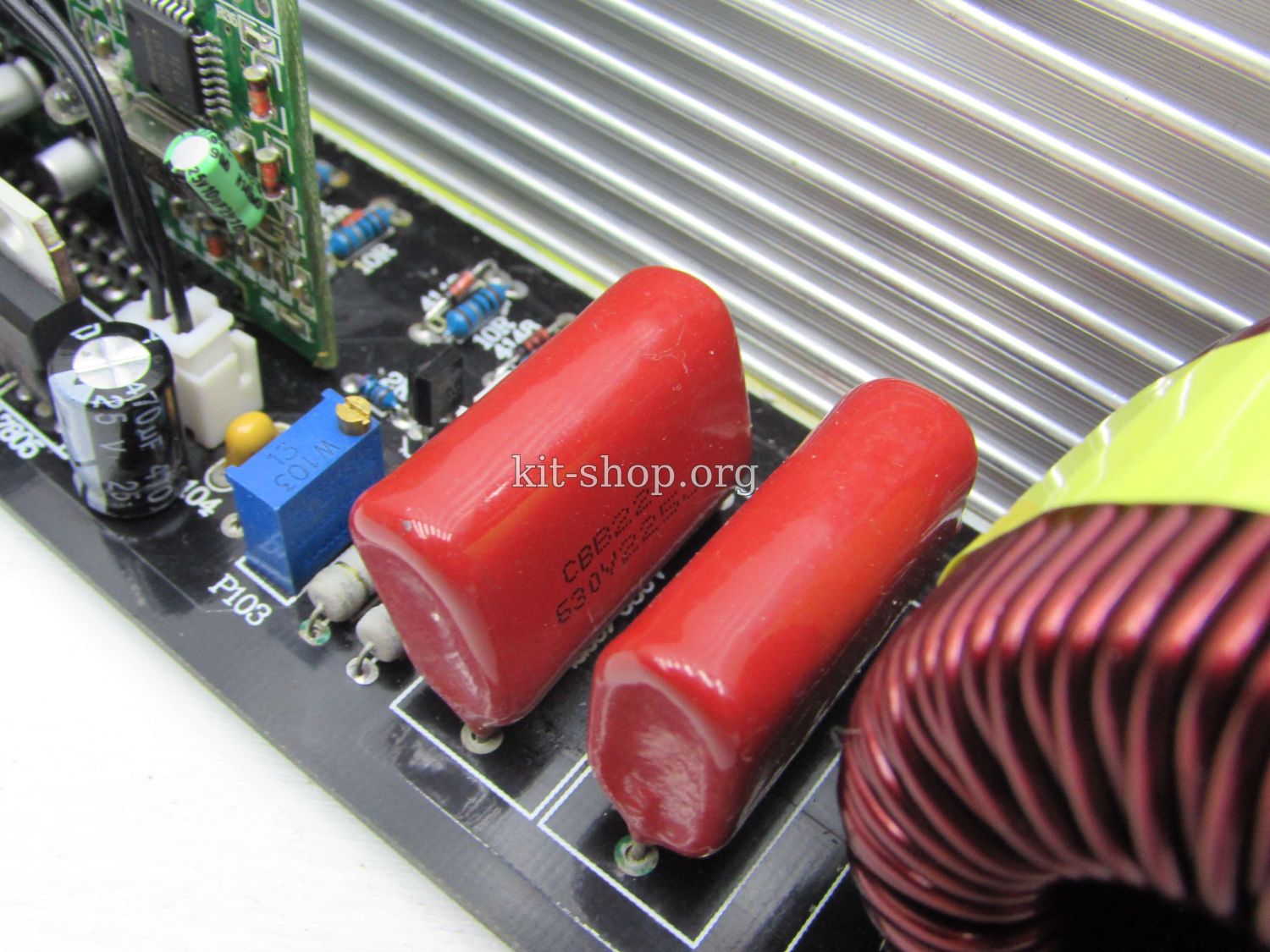

Дальше уже выходная цепь, которая состоит из LC цепочки, конденсаторов две штуки, подключены параллельно, каждый рассчитан на напряжение в 630 вольт, емкость 2,2мкФ

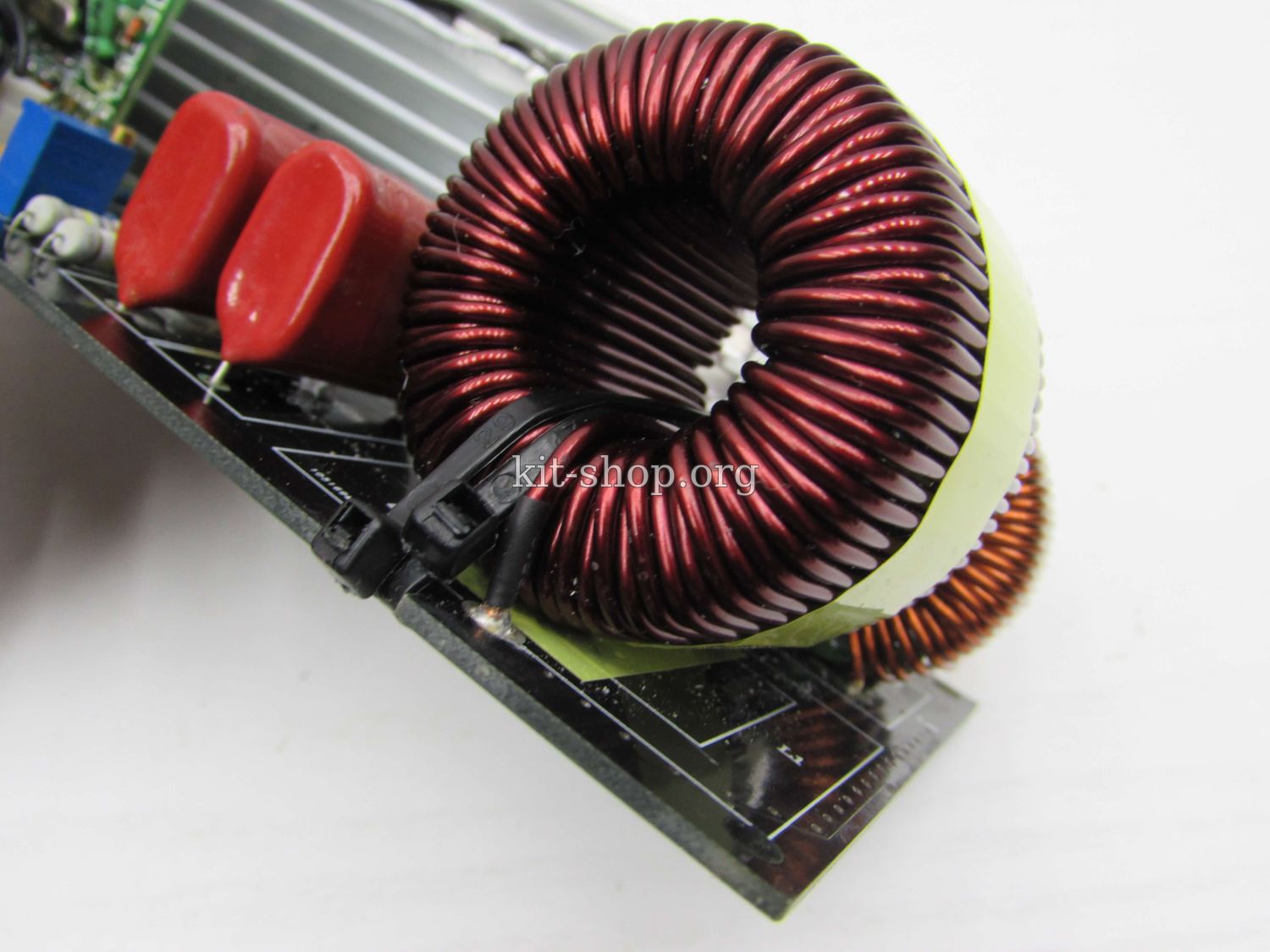

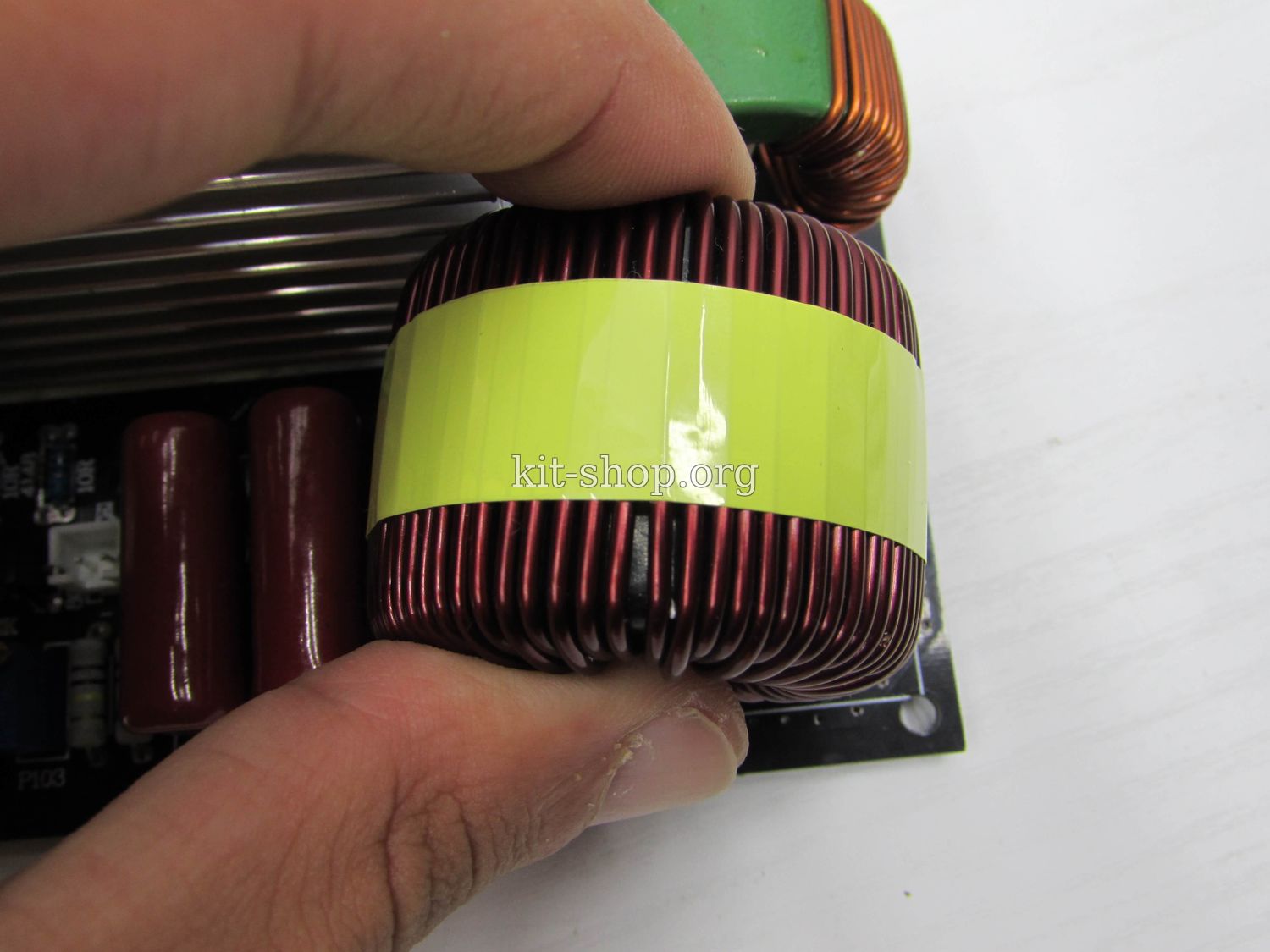

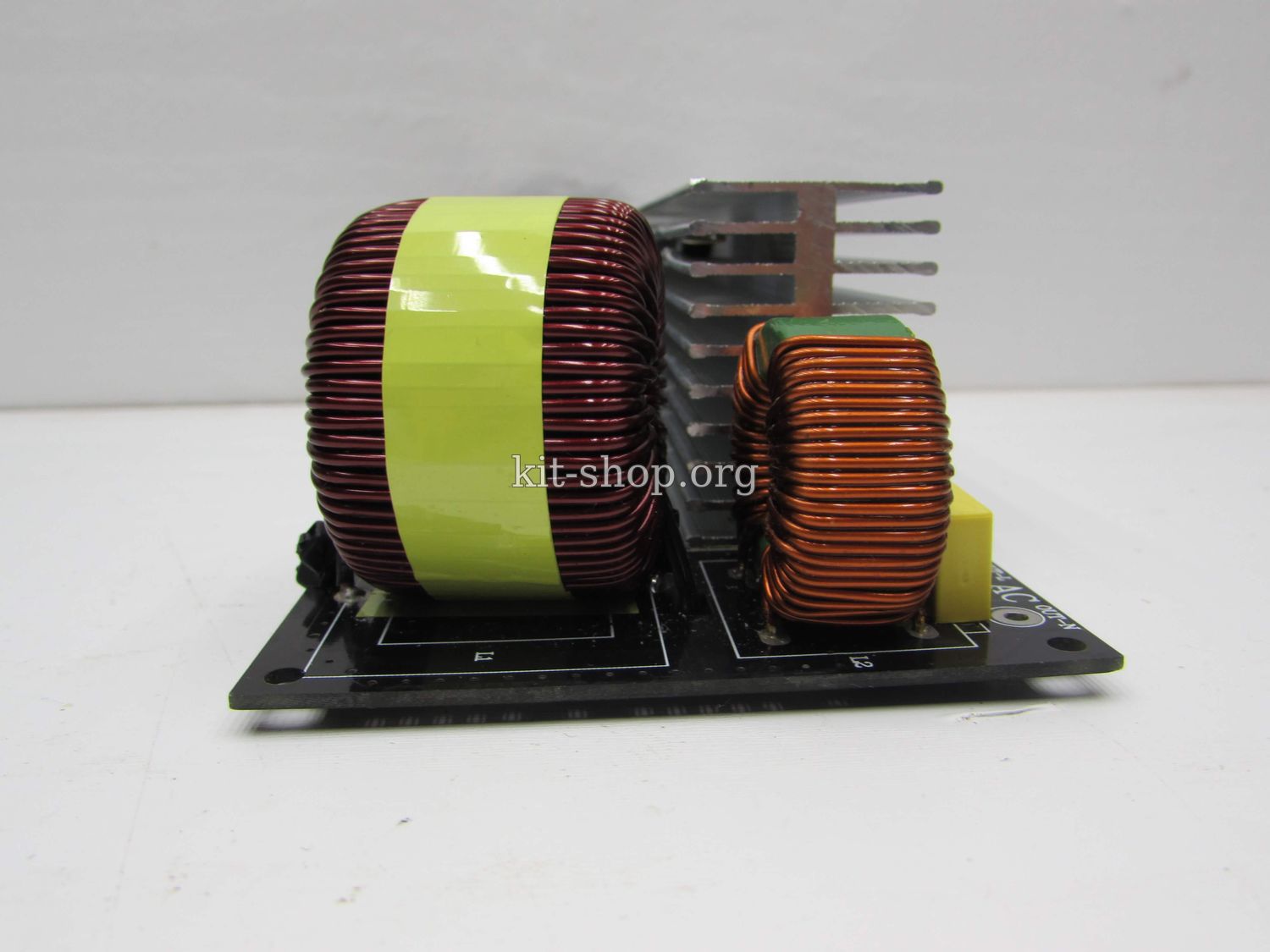

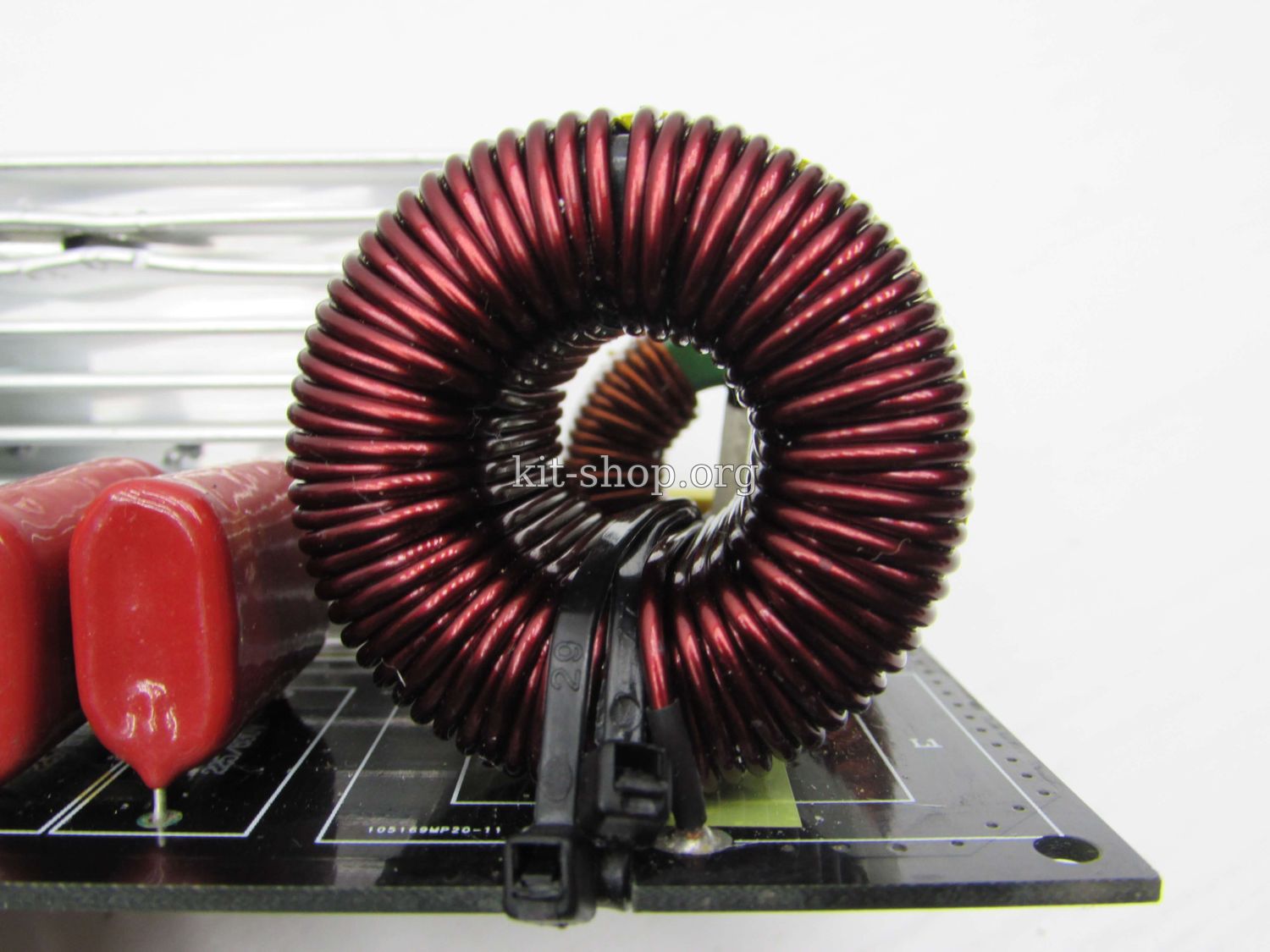

Силовой дроссель порадовал, даже очень, намотан чистым медным проводам, в более бюджетных формирователях такого типа он мотается алюминиевым проводом, диаметр провода около 1,8-2мм.





Дроссель закреплен парой пластиковых хамутов, под ним небольшой слой изоляции в виде скотча, все надежно и безопасно.

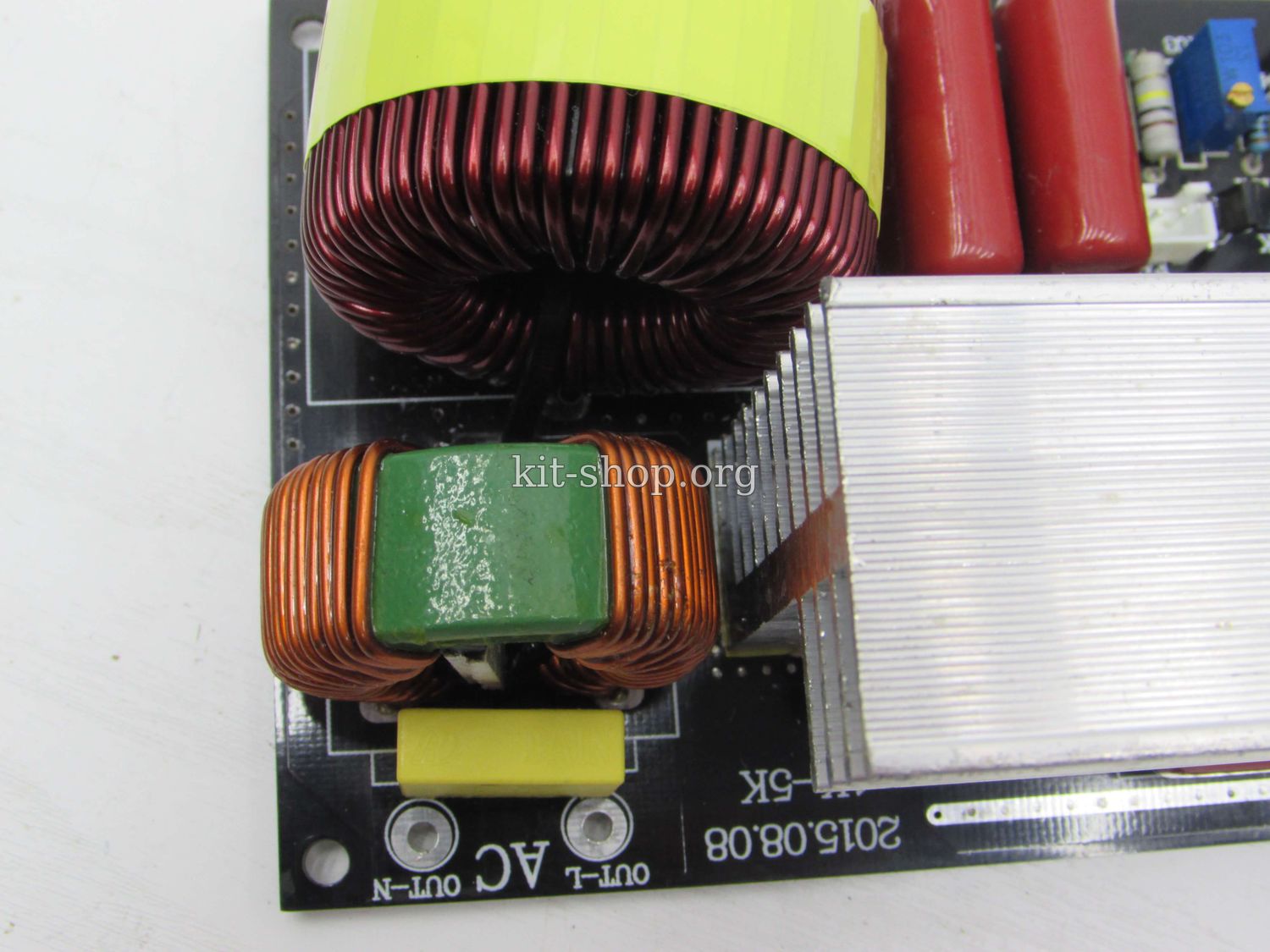

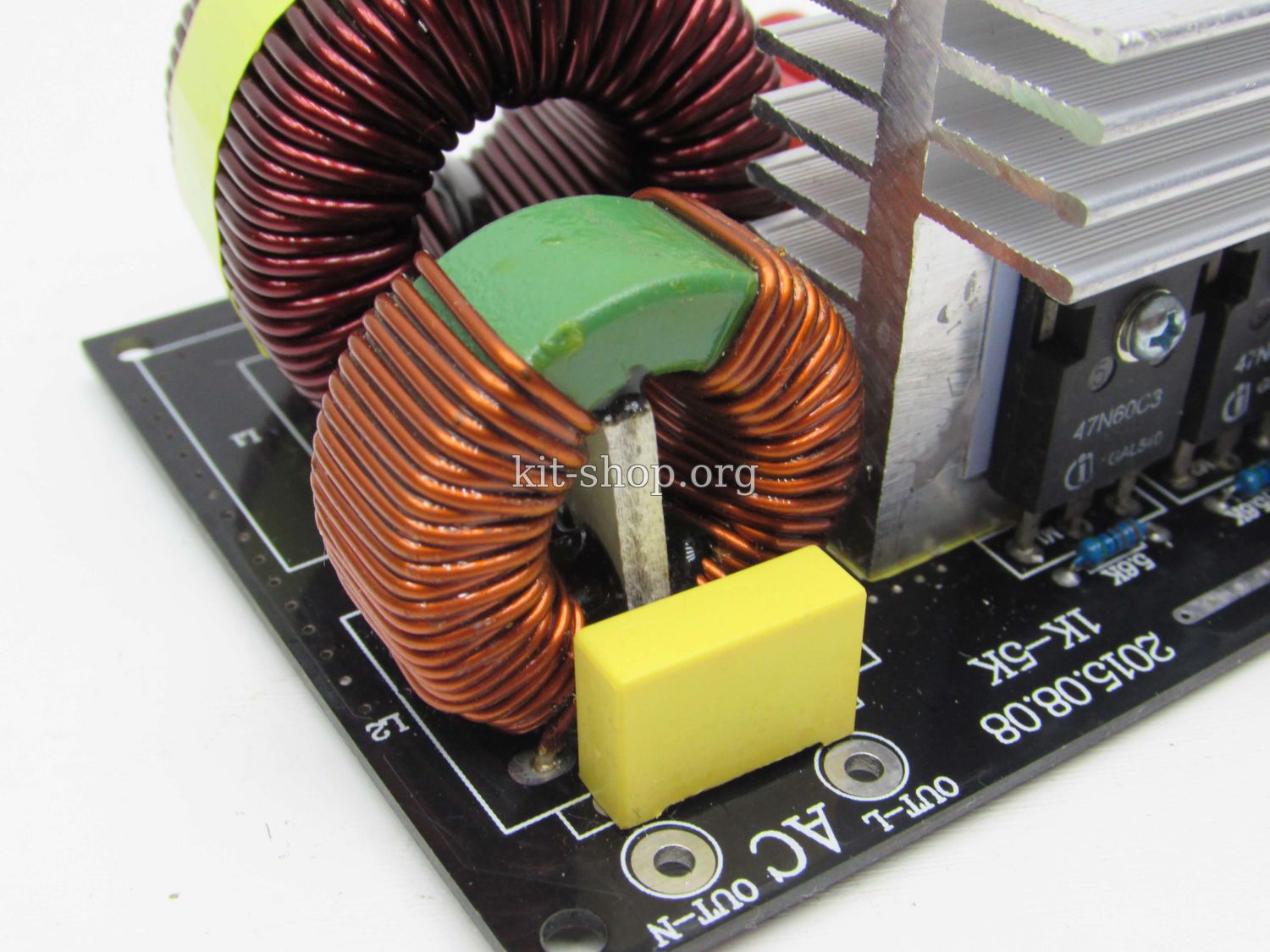

На выходе стоит дополнительная цепочка для фильтрации, тут дроссель с двумя обмотками и небольшой конденсатор после него.





Сегодня тестировать плату на полную катушку не сможем, к сожалению, но некоторые тесты  все же сделаем

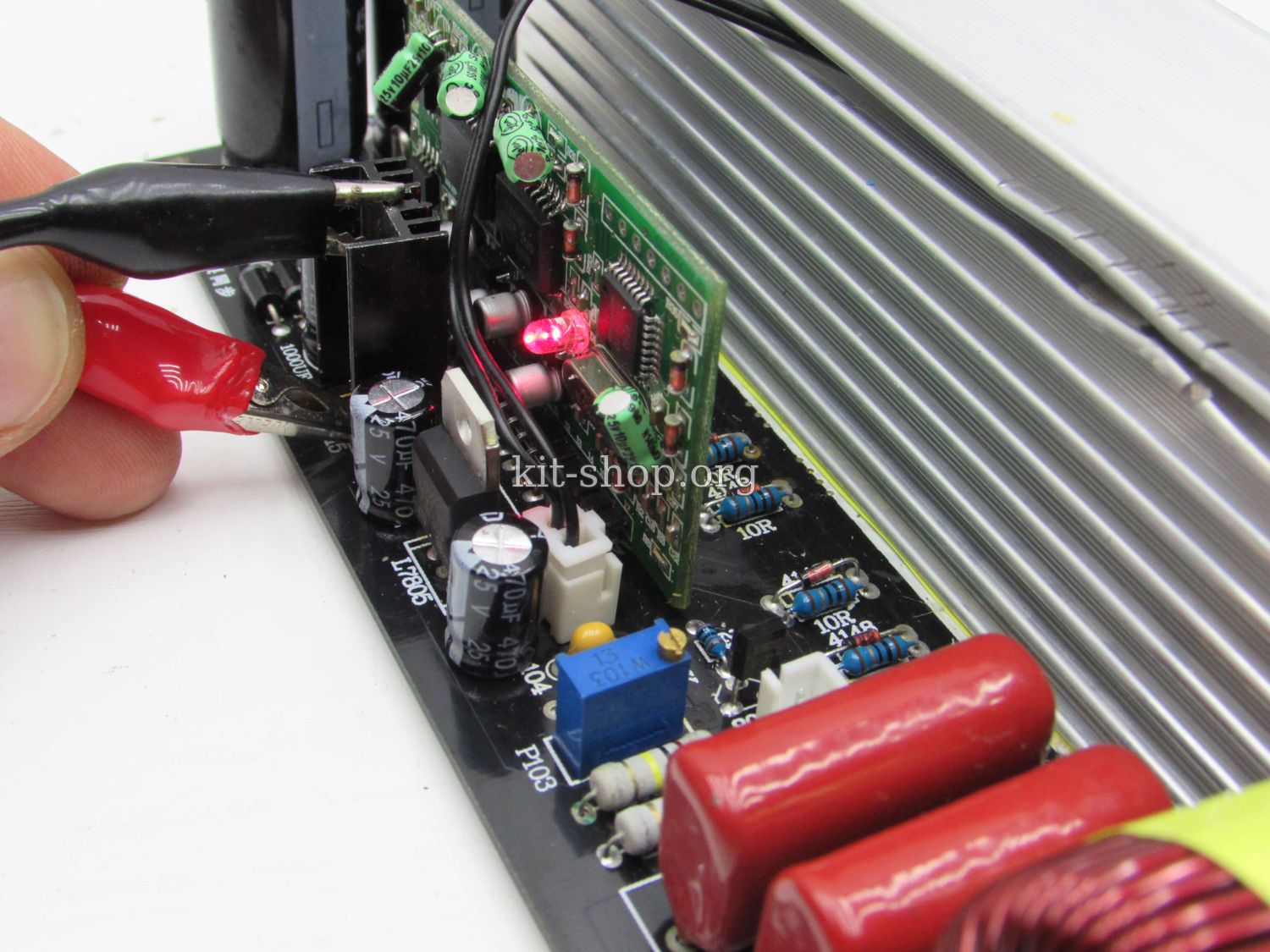

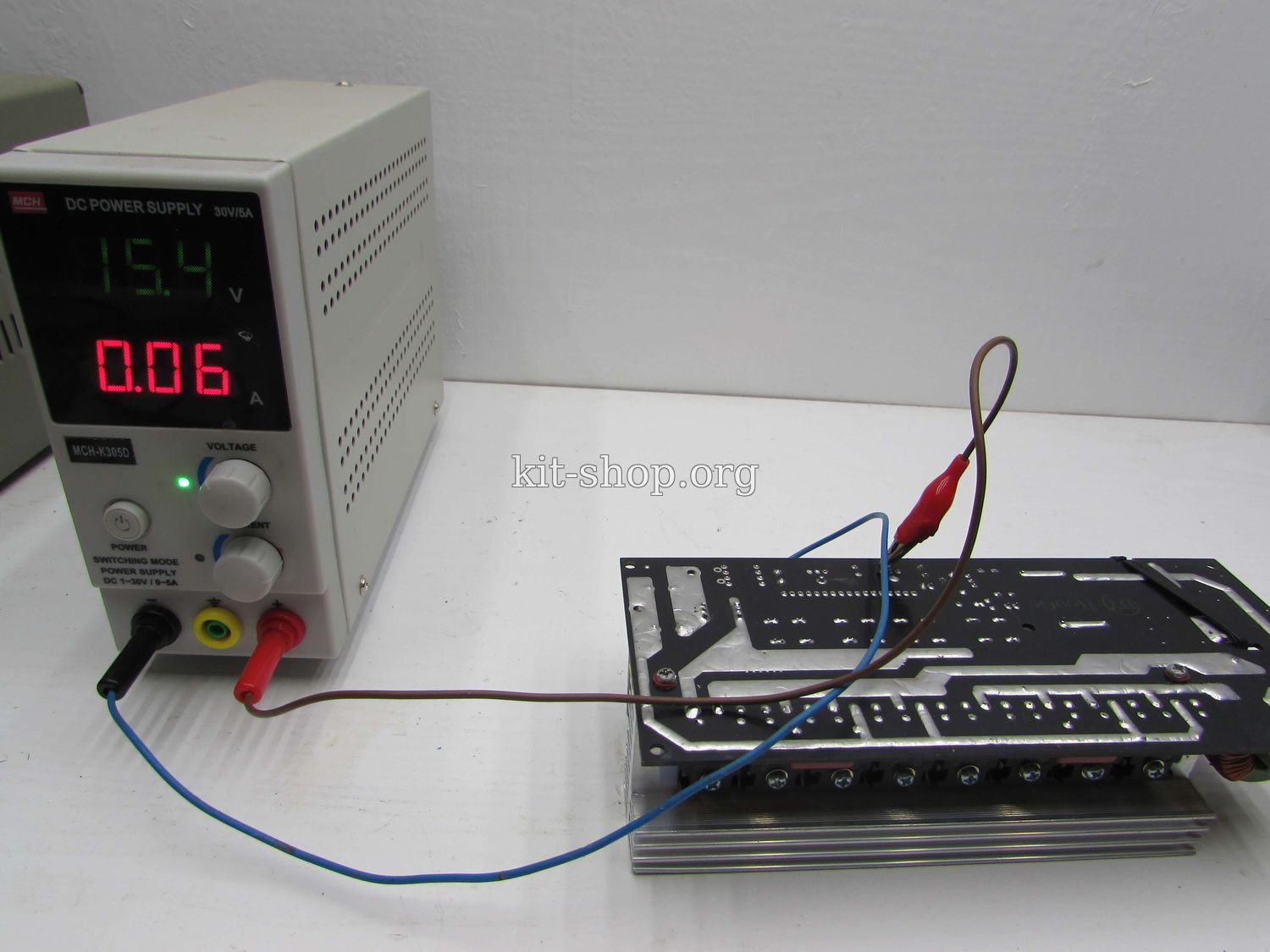

Узел управления потребляет всего 60 мА, загорается красный индикатор на плате формирователя чистого синуса, следовательно, должно все работать.

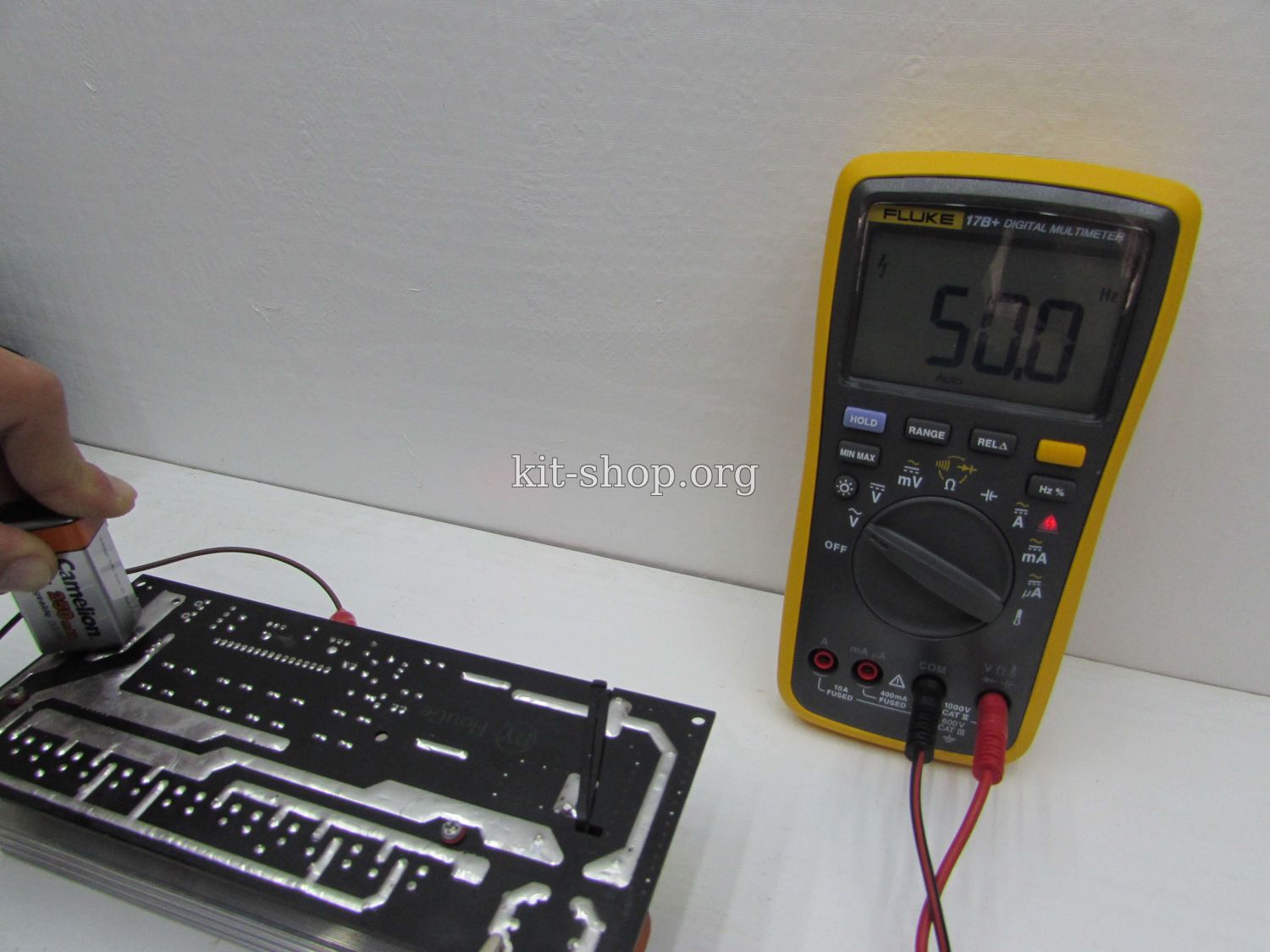

Теперь я подам на вход низковольтное  постоянное напряжение от обычной кроны.

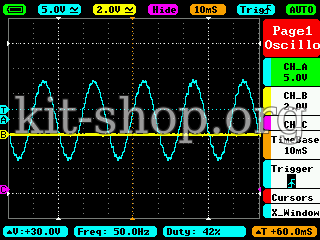

Видим нашу синусоиду, как и положено.

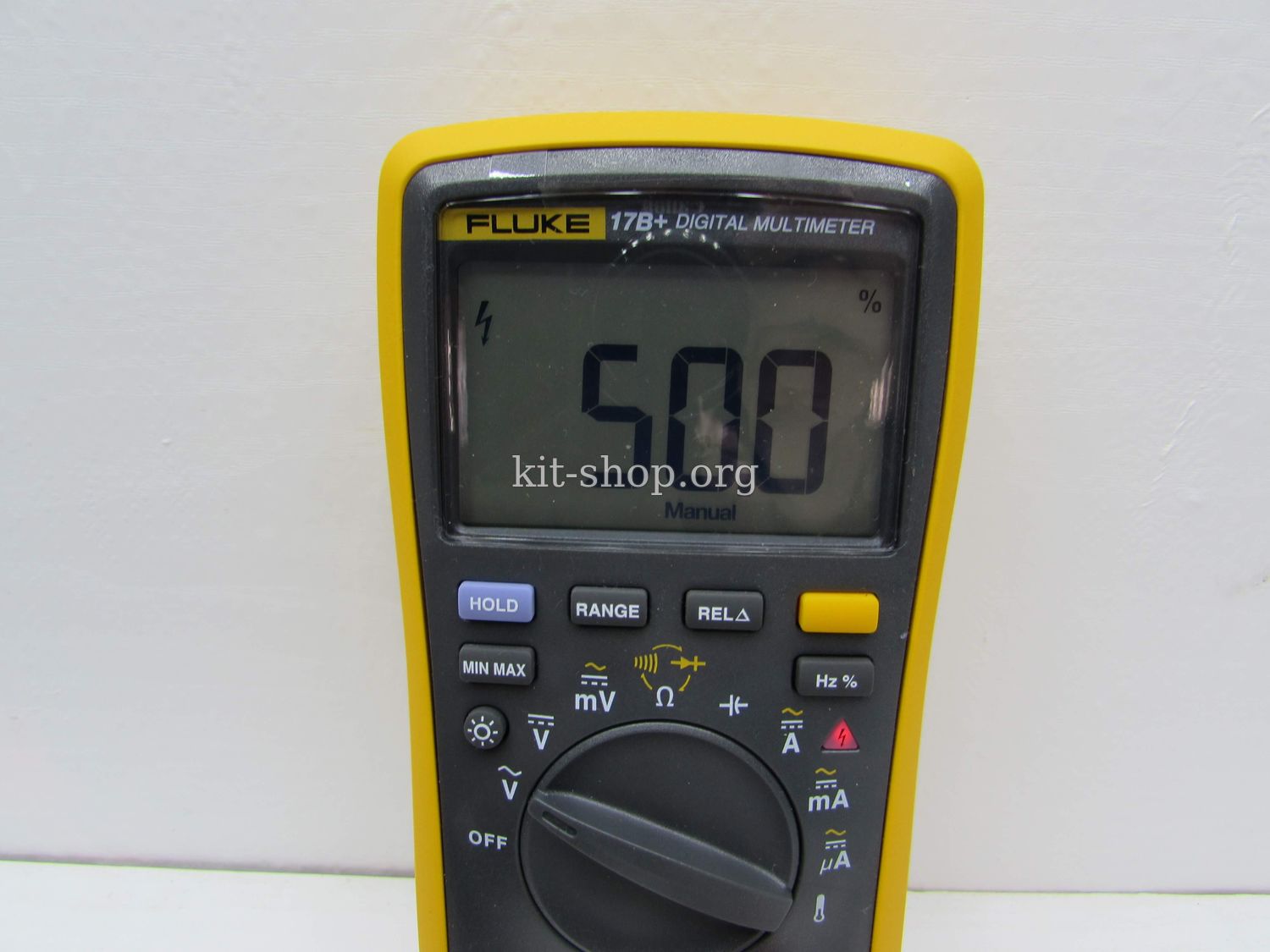

Замеры частоты на выходе - 50 Герц, заполнение 50%, все идеально.






Тоже самое будет  если подключить на вход 380 Вольт постоянки, но выходное напряжение естественно будет побольше
Мы убедились, что плата отличного качества, и главное - работает, в дальнейшем сделаем тесты под нагрузкой, мне для полной раскачки этой платы будут нужны мощные аккумуляторы и естественно DC-DC повышающий преобразователь с мощностью не менее 3000 ватт.






Всю эту систему я буду использовать в своей солнечной электростанции, по малой покупаю модули, чтоб собрать панели, так дешевле, чем покупать готовые. Тоже самое с инвертором, хороший 3-х киловаттный стоит кучу денег, поэтому будем делать сами.
