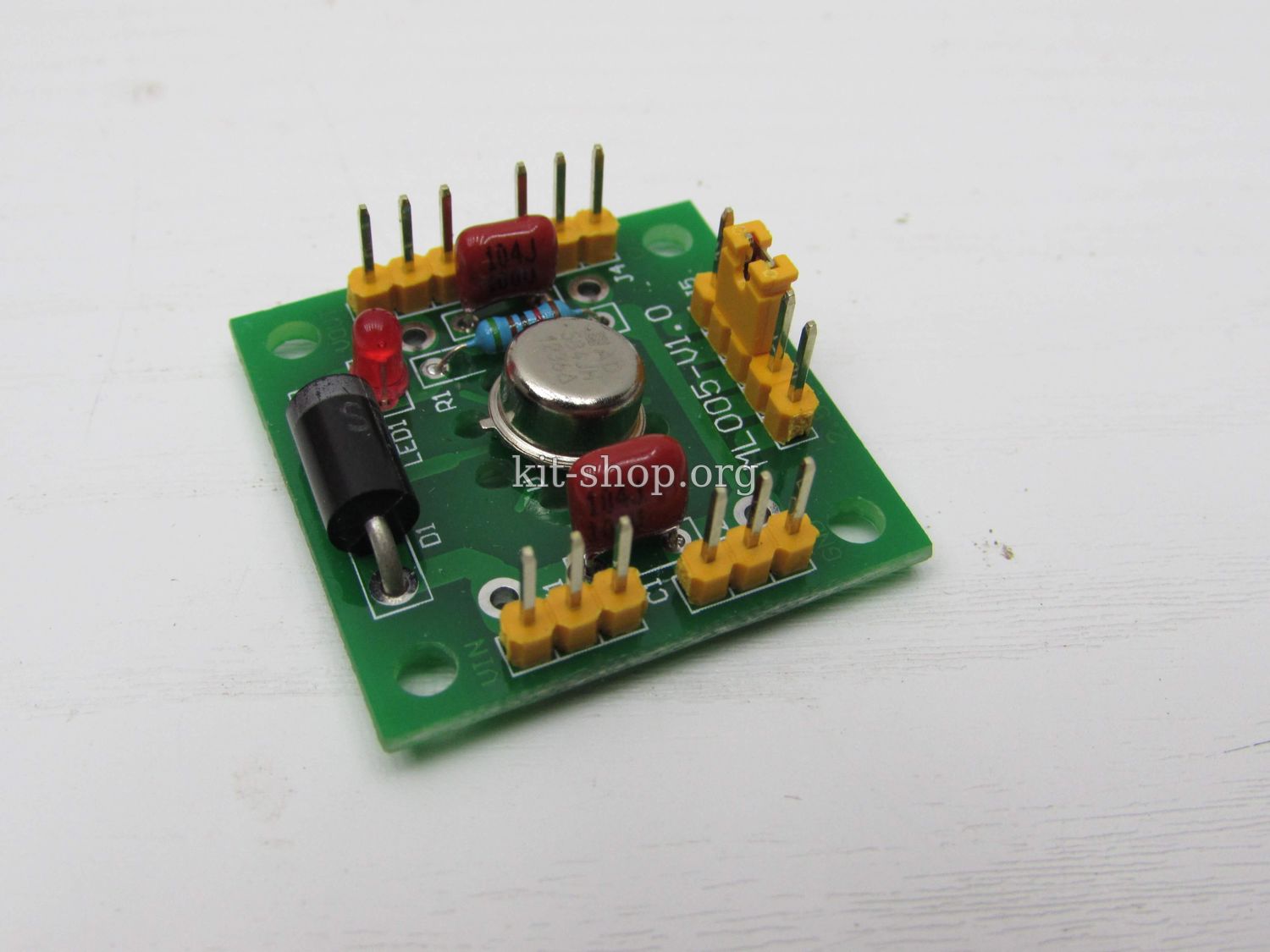

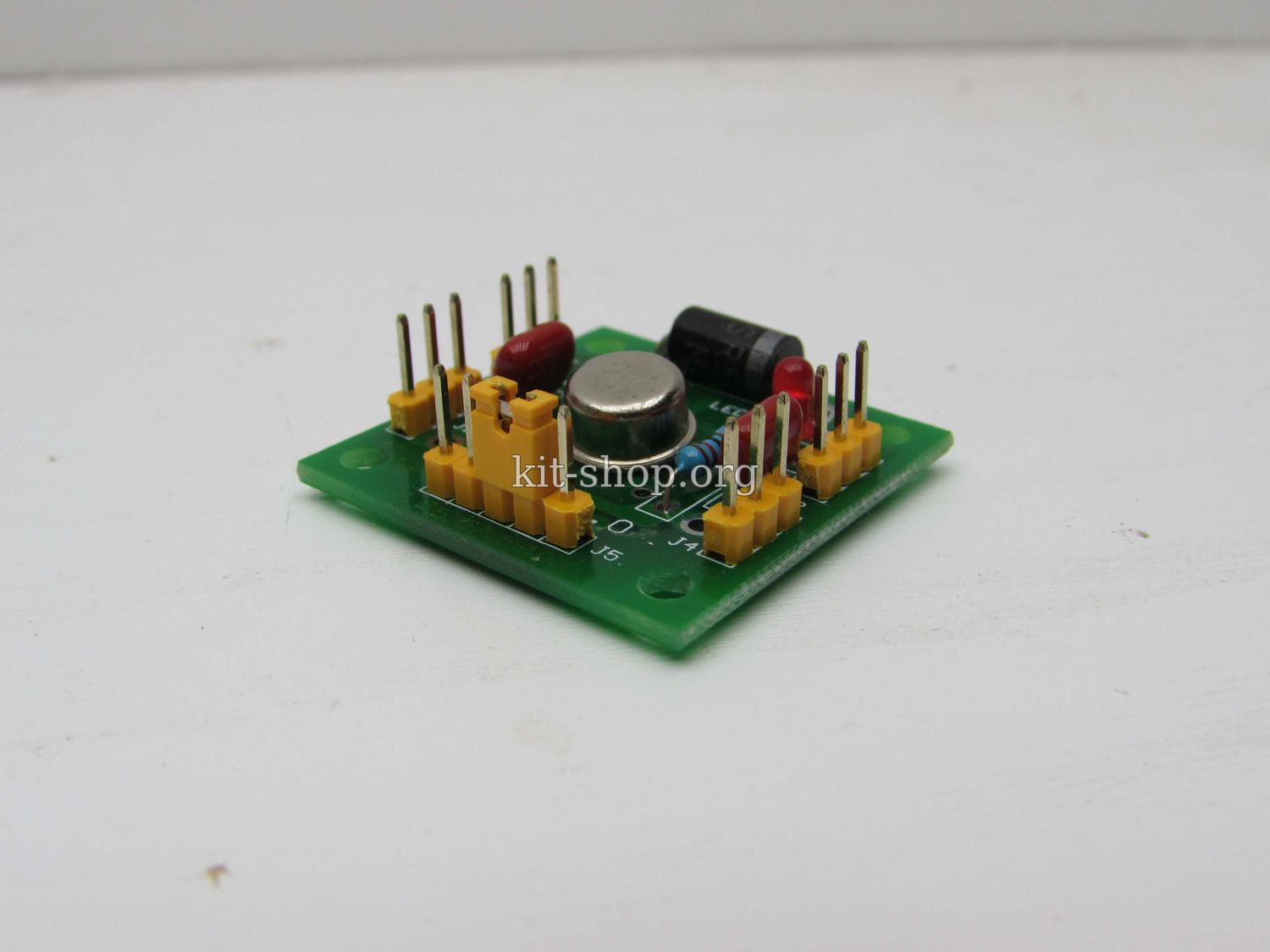

Привет всем, недавно приобрел плату источника стабилизированного напряжения высокой точности. которая может быть использована для
прецизионных измерений, или калибровки мультиметров.

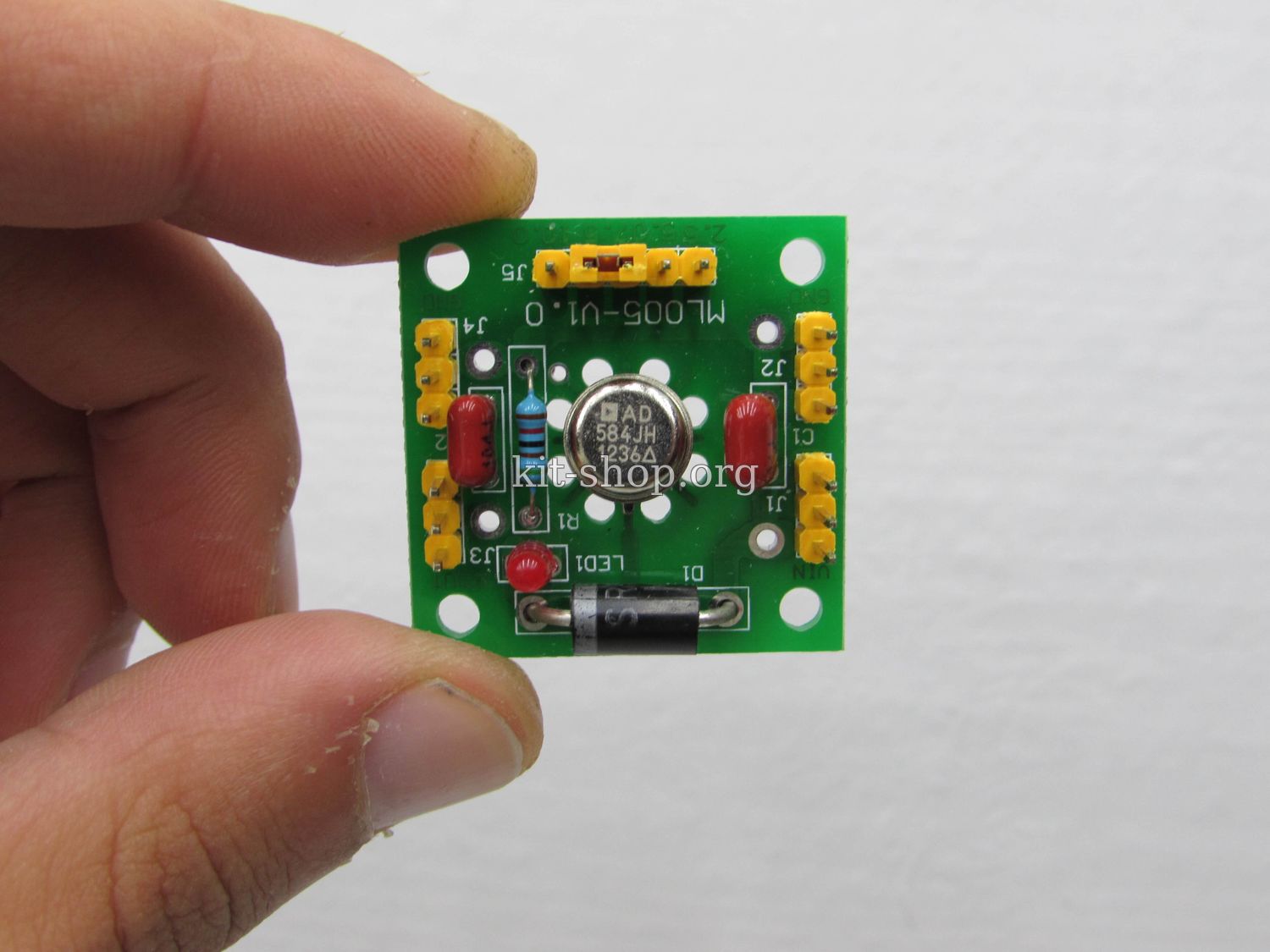

![](http://www.kit-shop.org/_pu/0/s31171030.jpg)

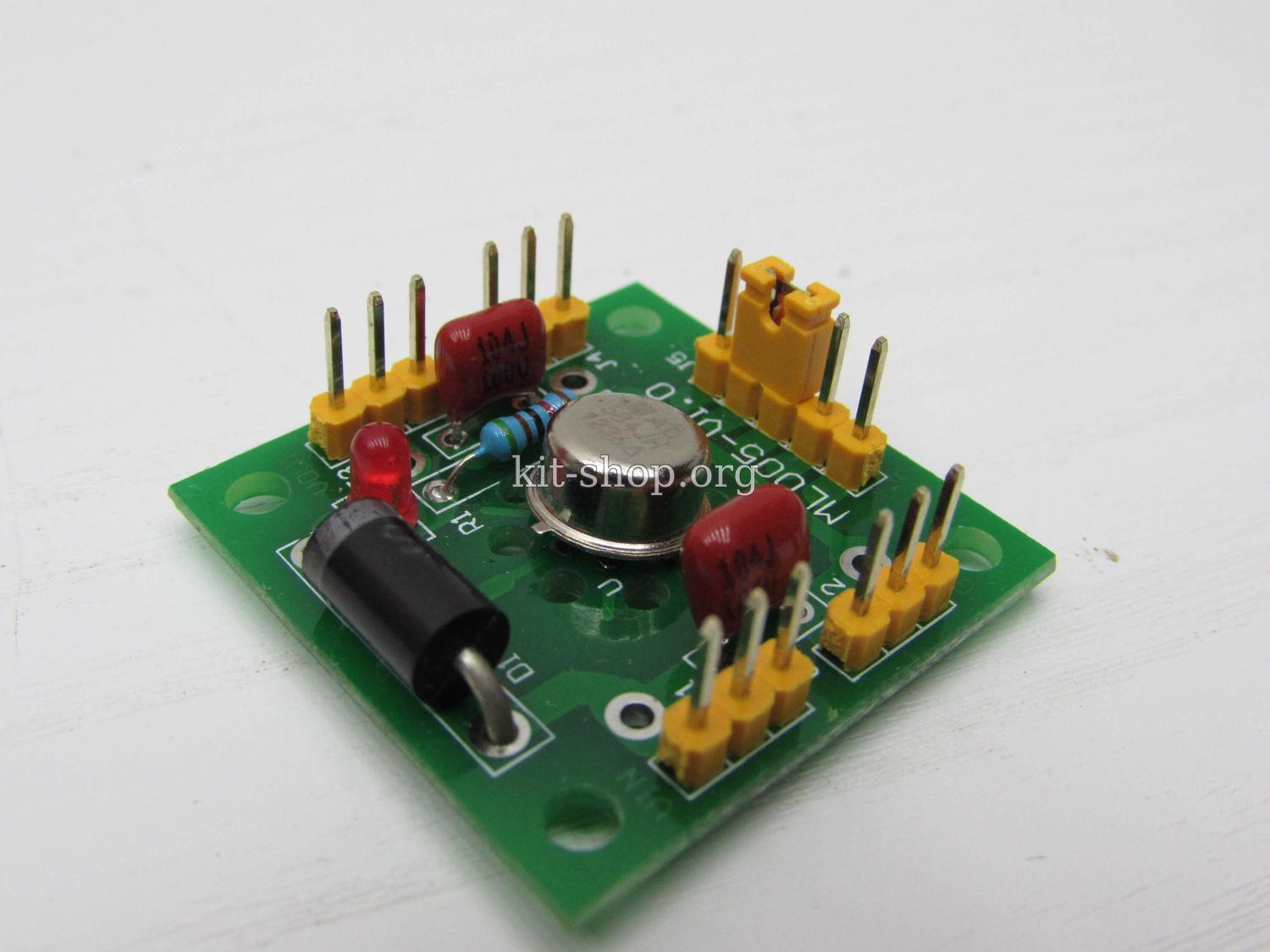

![](http://www.kit-shop.org/_pu/0/s74945436.jpg)
Это самый бюджетный вариант такого источника и стоит меньше 3-х долларов.

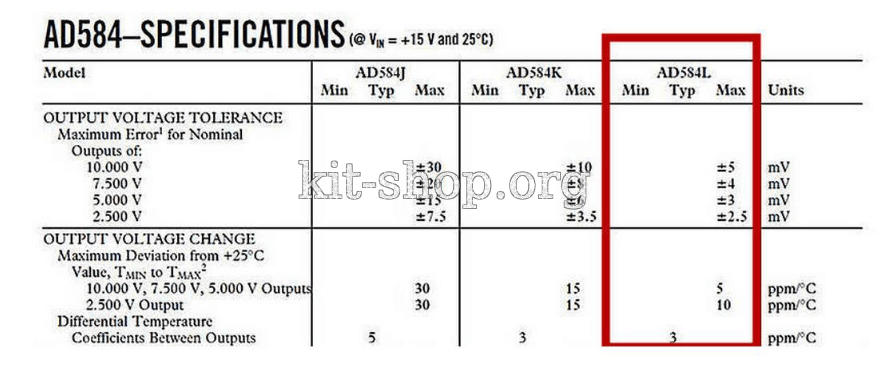

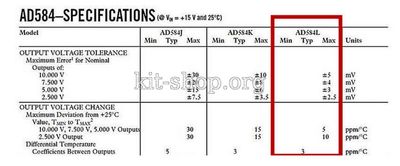

Погрешность 0,002/5%, а это точнее любого мультиметра со стоимостью до 500 долларов, поэтому может быть использована в качестве калибратора либо для проверки показаний мультиметров.
![](http://www.kit-shop.org/_pu/0/s30535397.jpg)

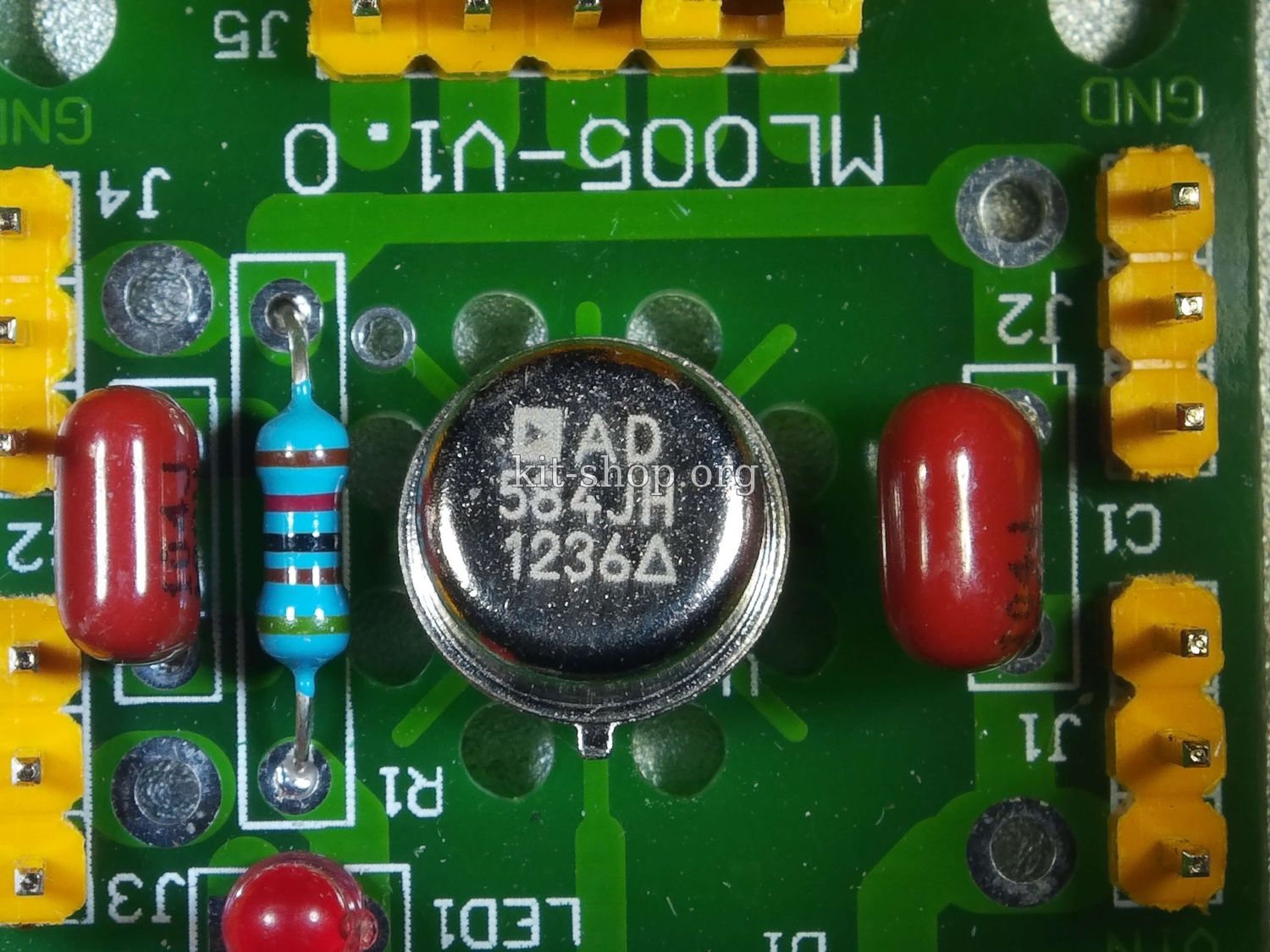

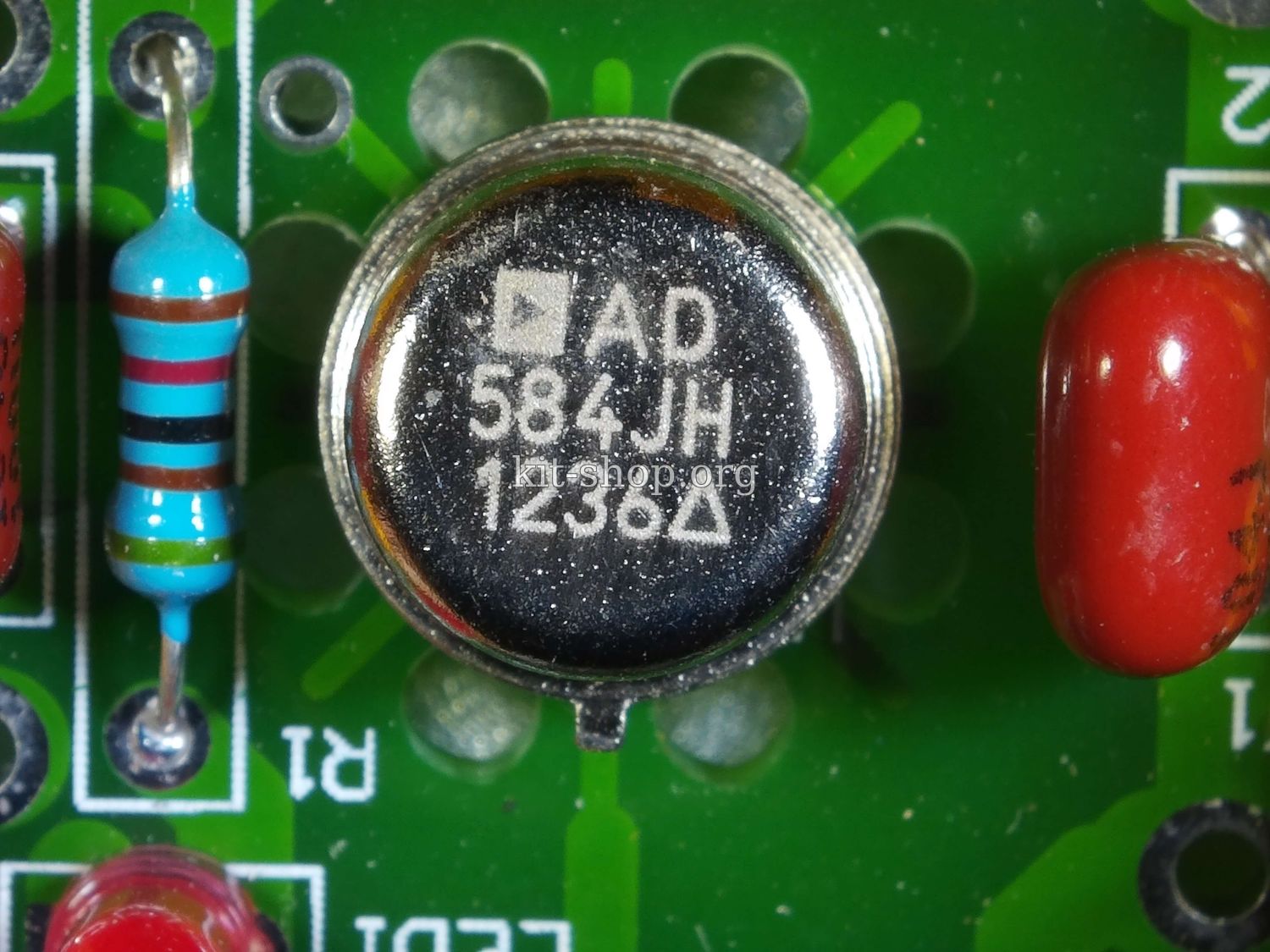

Плата построена на базе высокоточного источника опорного напряжения AD584
![](http://www.kit-shop.org/_pu/0/s92876992.jpg)
Входное напряжение для этой микросхемы от 4,5 до 30 Вольт, но с учетом того, что максимальное эталонное напряжение на этой плате составляет 10 Вольт, на вход нужно подавать напряжение выше 10-11 Вольт.
![](http://www.kit-shop.org/_pu/0/s09960880.jpg)

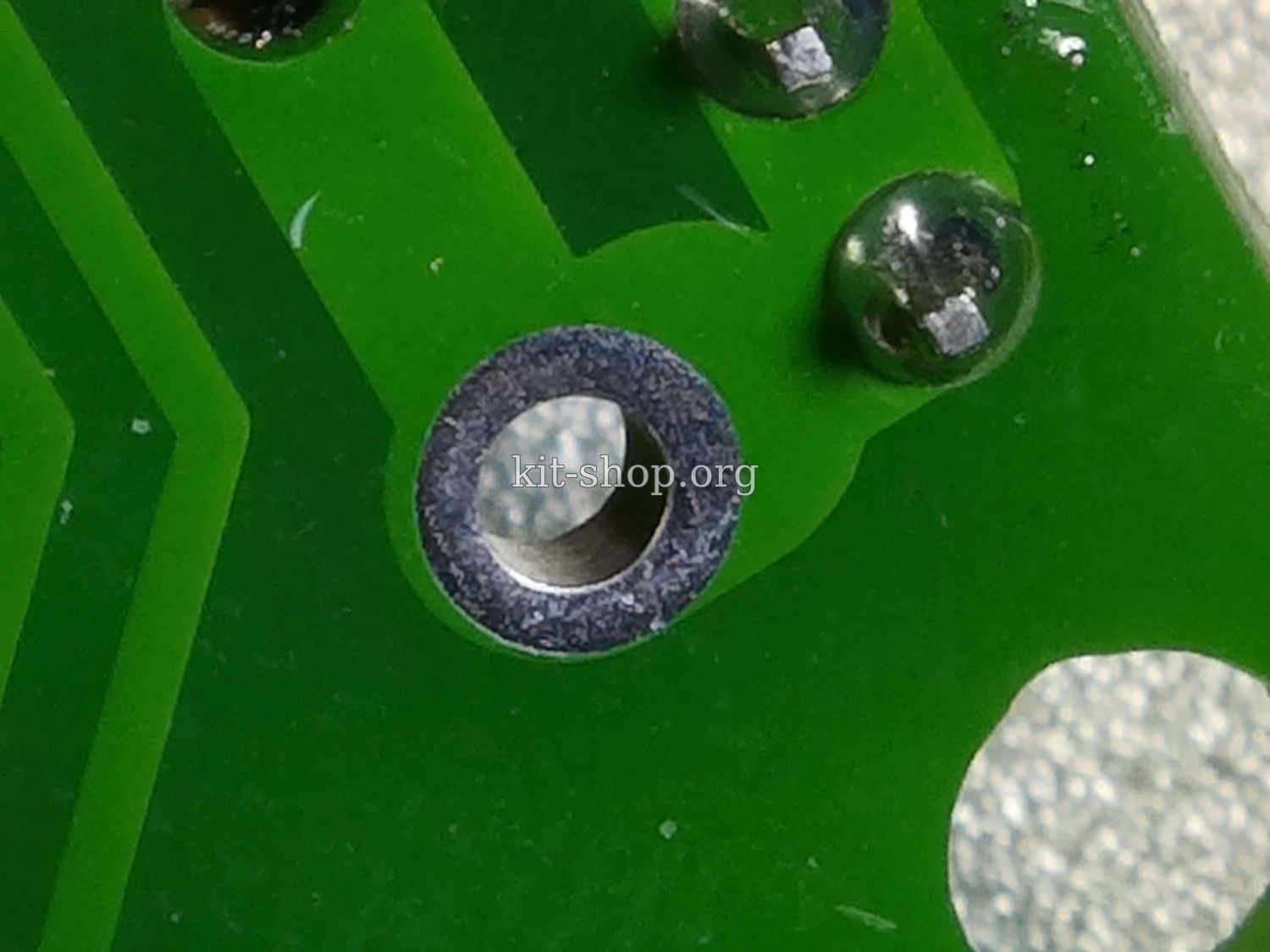

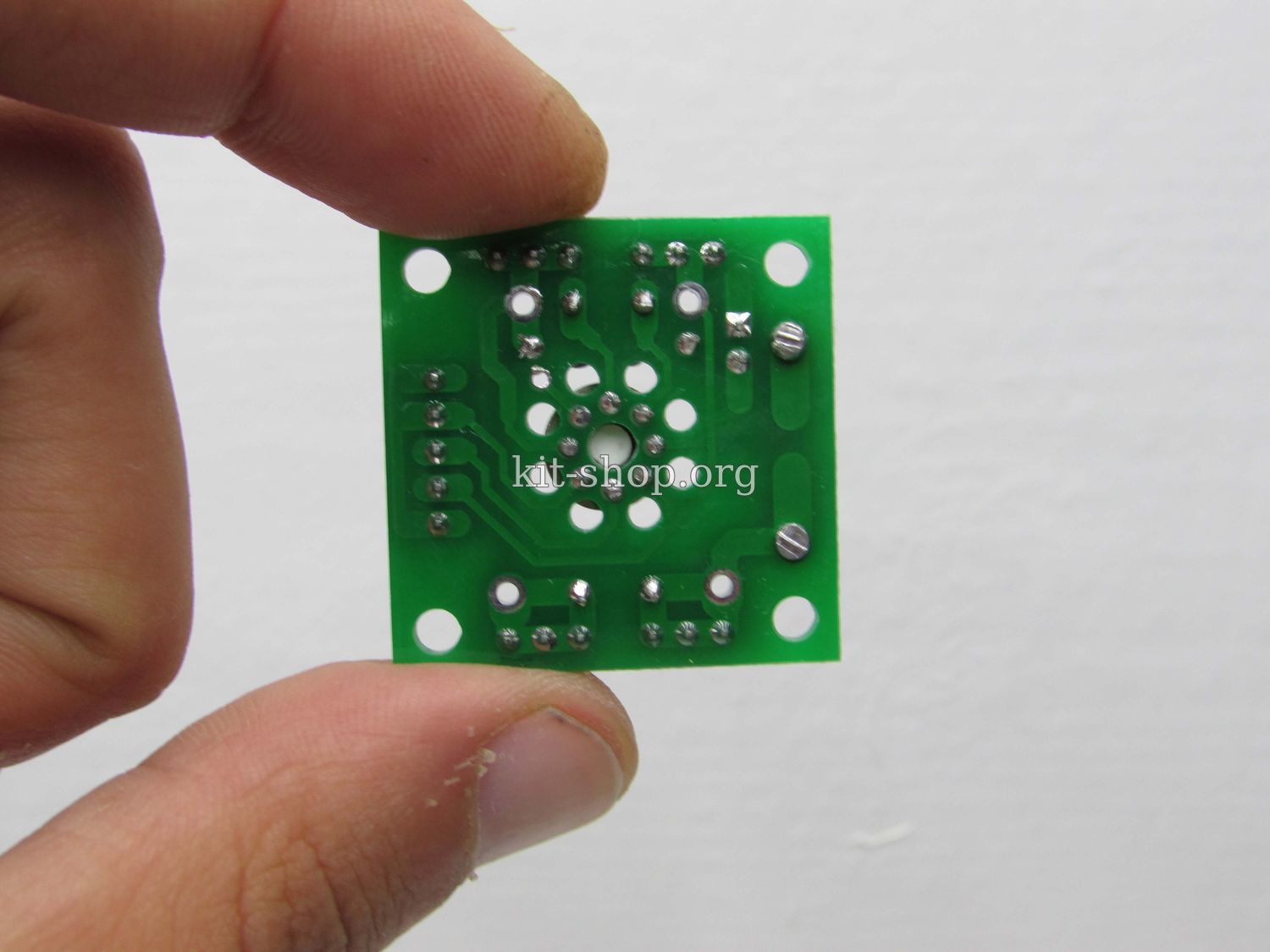

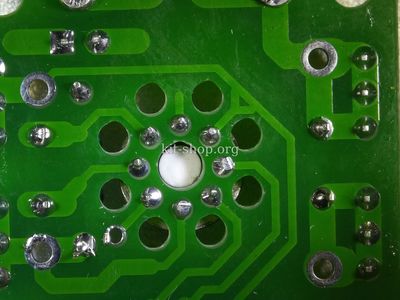

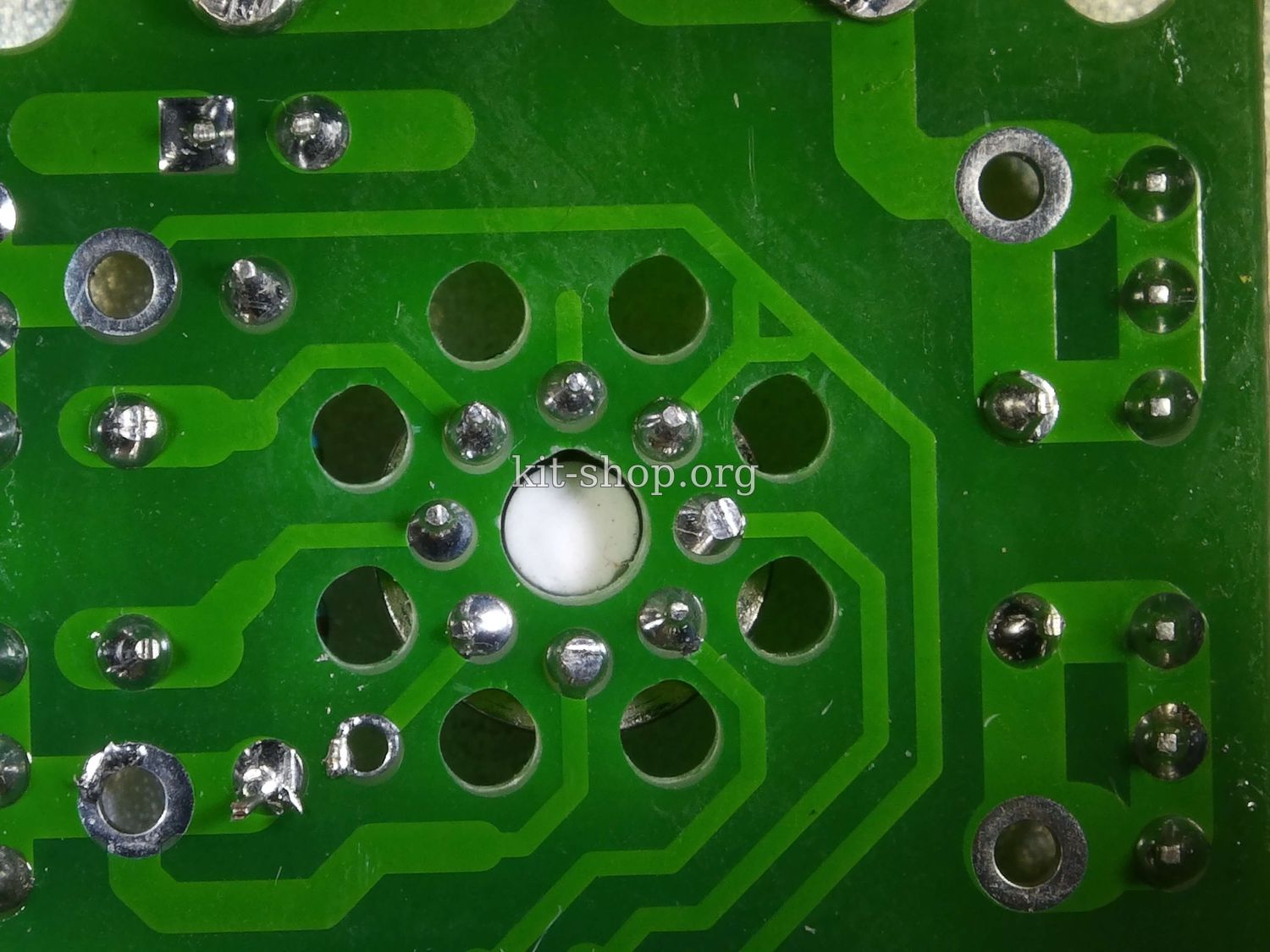

Плата двухсторонняя, с металлизацией отверстий, выполнена хорошо.
![](http://www.kit-shop.org/_pu/0/s17628948.jpg)
![](http://www.kit-shop.org/_pu/0/s31175728.jpg)
По бокам имеем кучу контактов, если смотреть внимательно, то они промаркированы. Вход питания, выход и контакты с переключателем выходного напряжения.
Для проверки нужно подавать на вход напряжение, скажем 12 Вольт, к выходу подключить мультиметр и все.
![](http://www.kit-shop.org/_pu/0/s74110143.jpg)

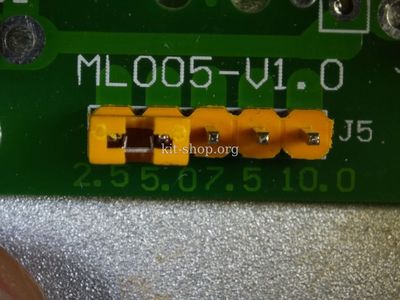

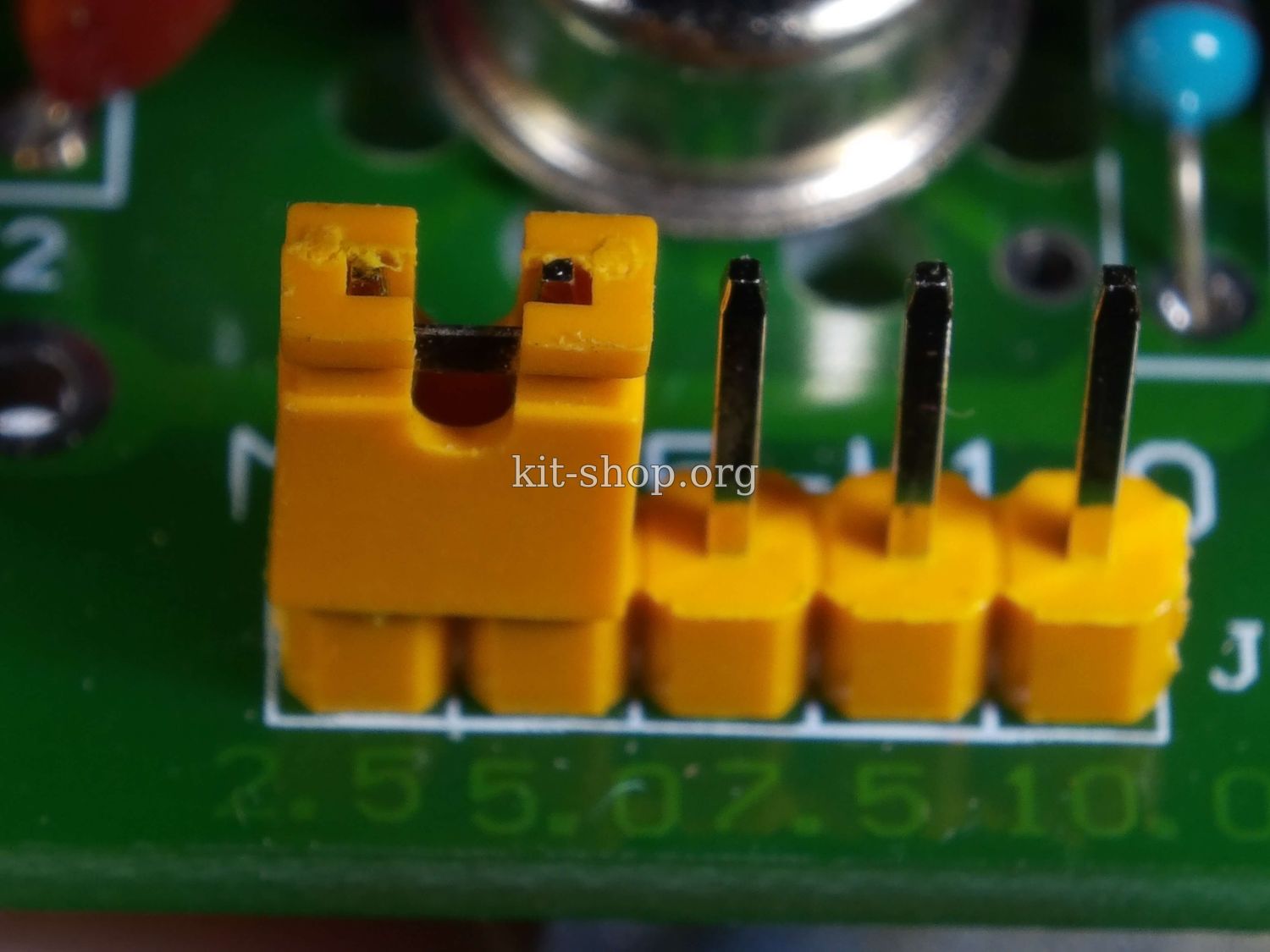

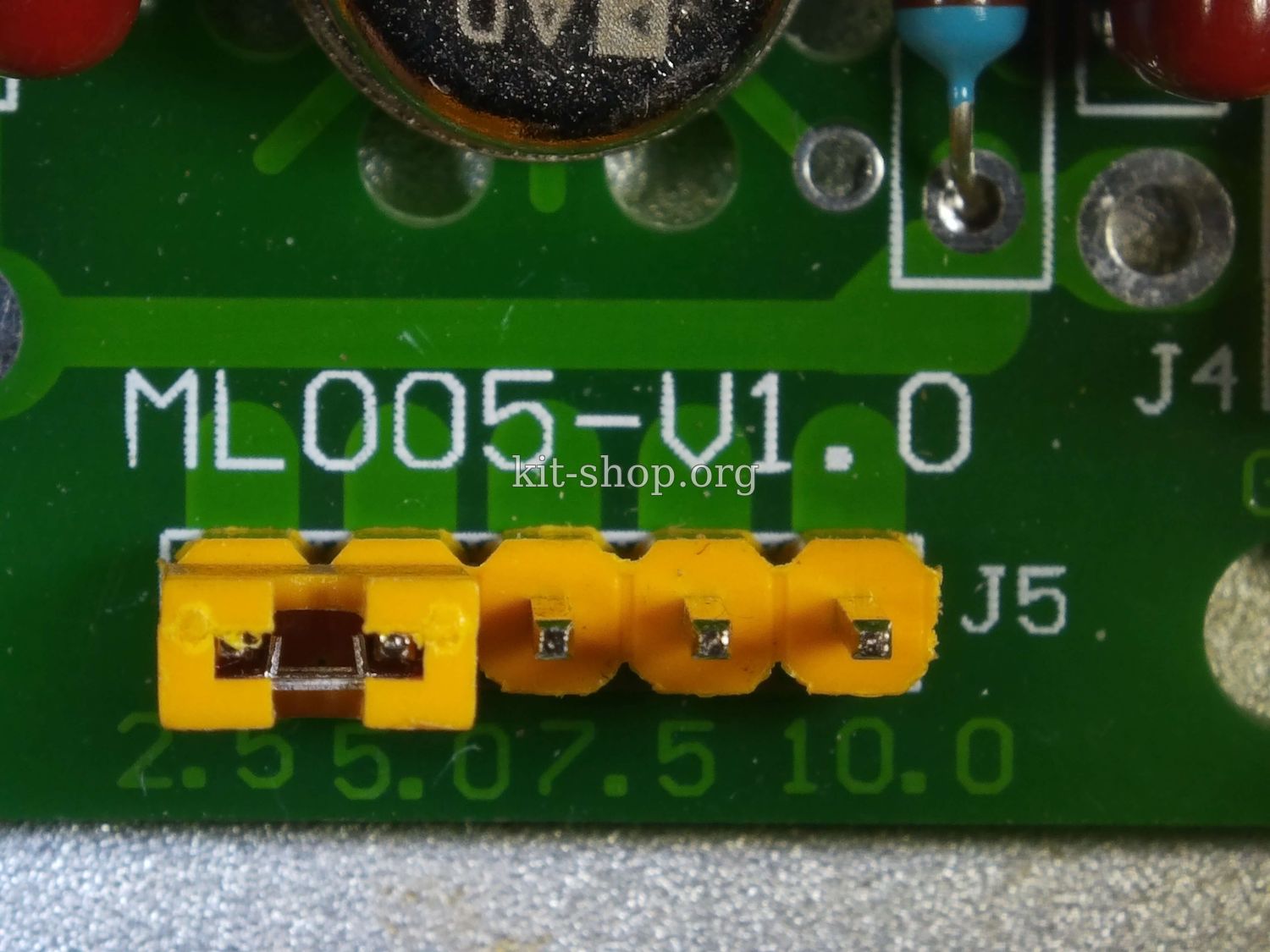

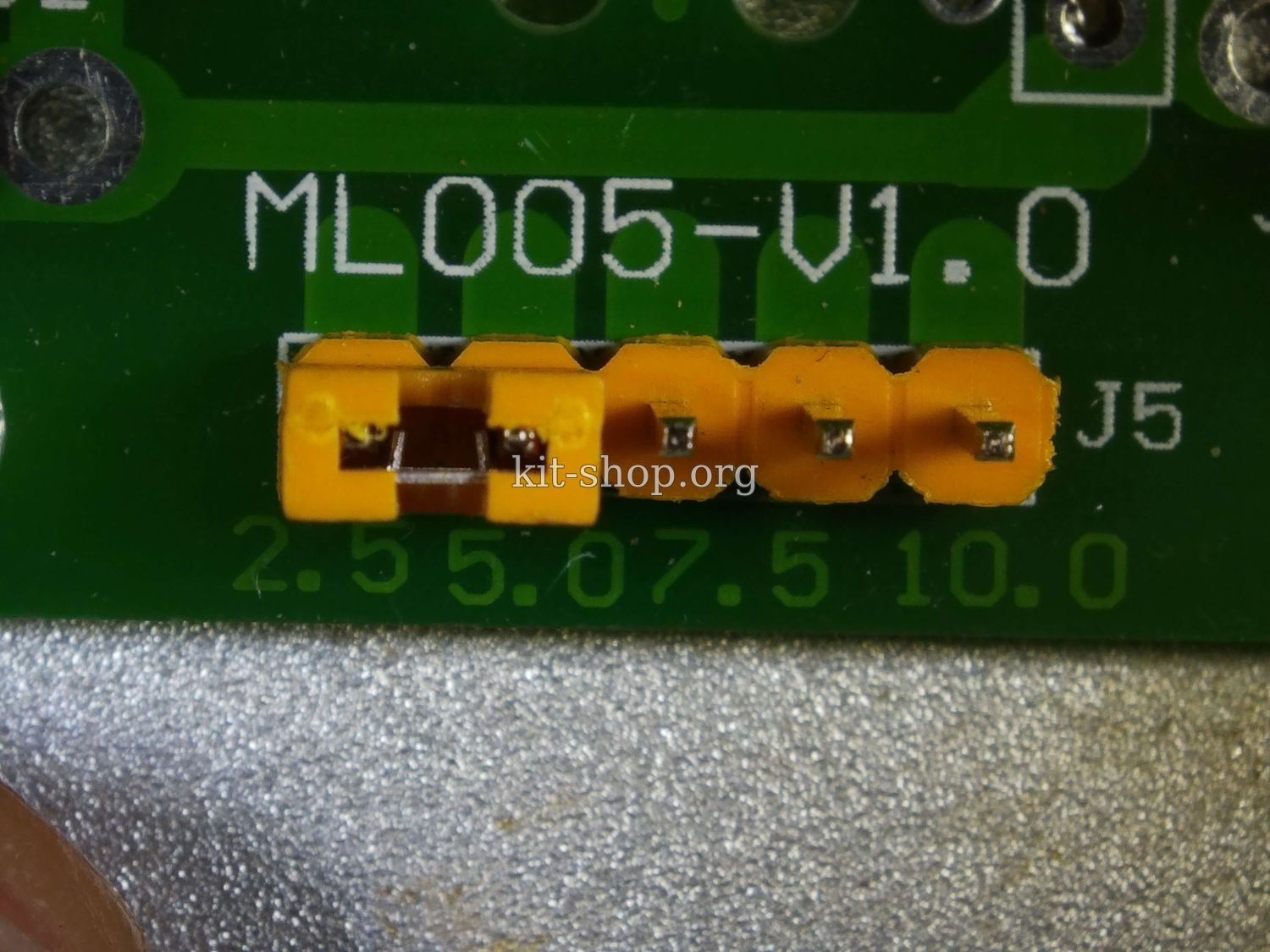

На выходе имеем напряжение 2,5/5/7,5 и 10 Вольт с возможностью переключения, в более дорогих вариантах этой платы джампер заменен на переключатель, в моем же варианте, его приходится переставлять.
![](http://www.kit-shop.org/_pu/0/s83611635.jpg)

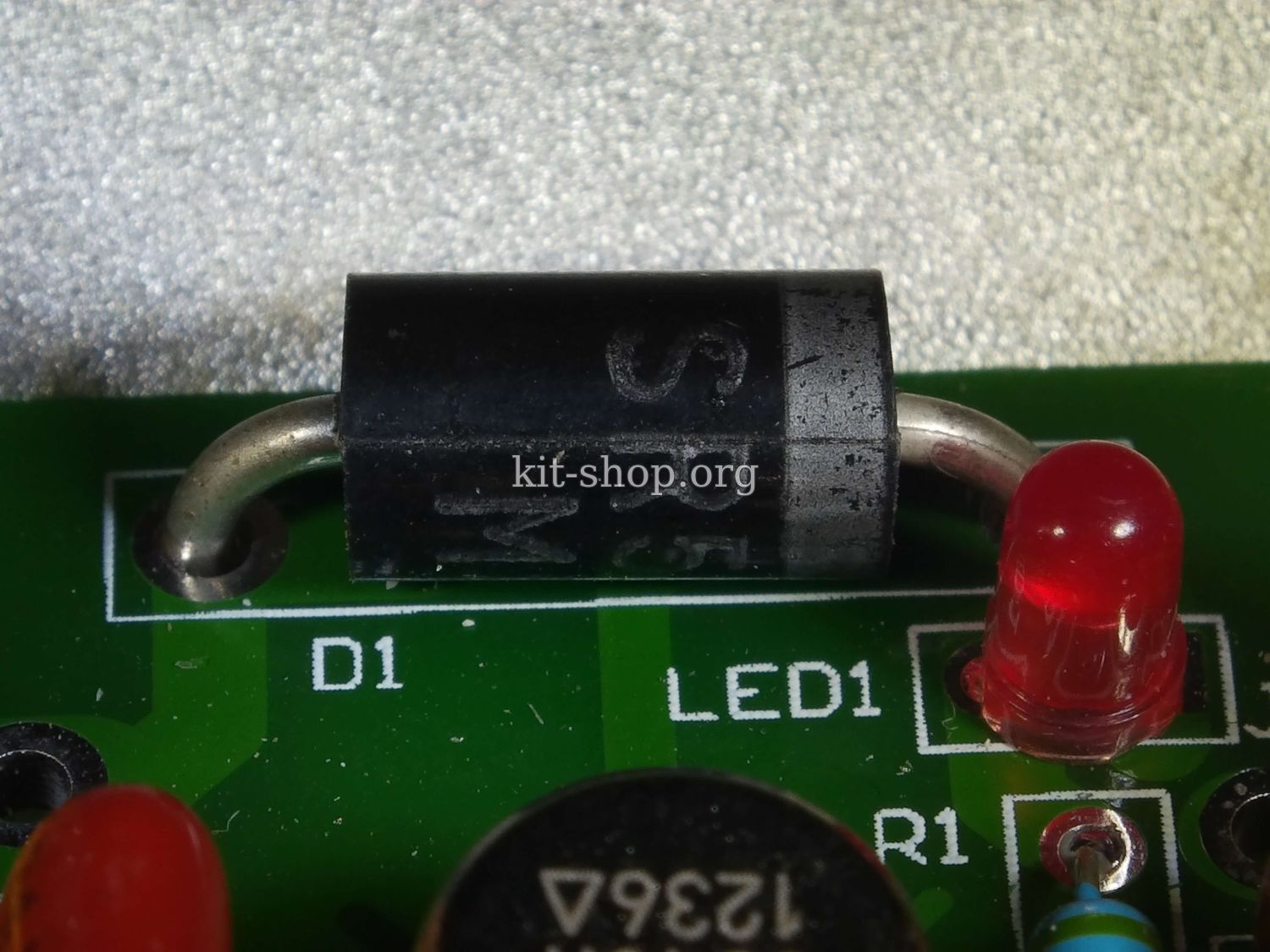

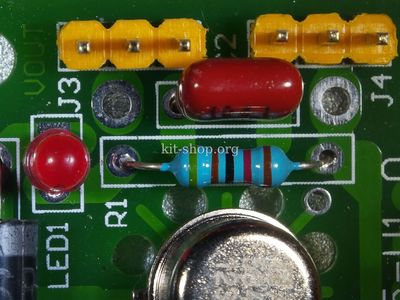

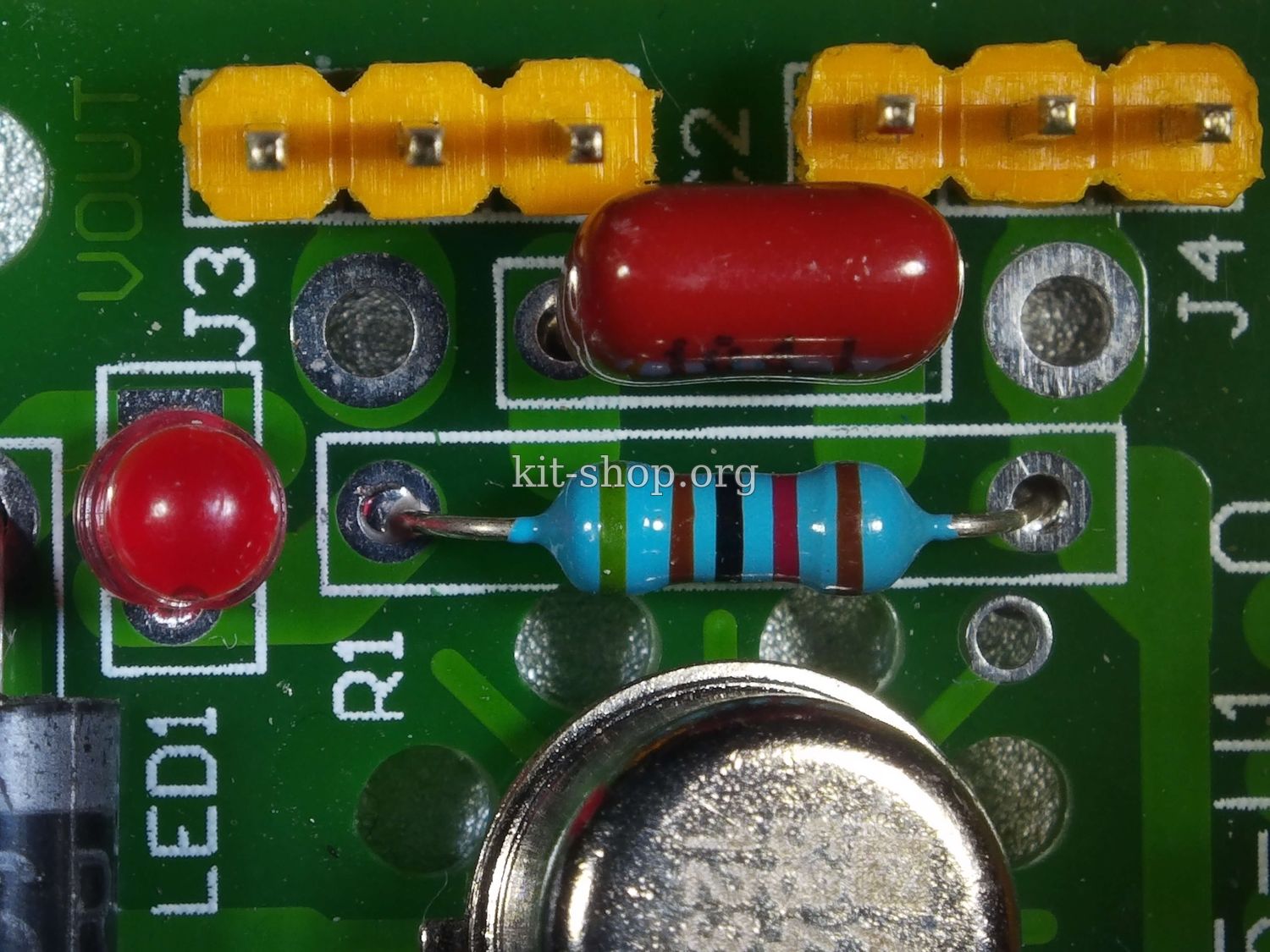

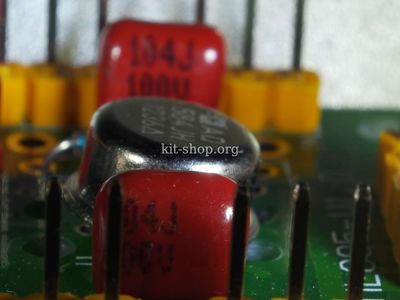

Плата небогатая, пара конденсаторов, диод и светодиод ограничительным резистором, ну и естественно сама микросхема.
![](http://www.kit-shop.org/_pu/0/s31120258.jpg)
![](http://www.kit-shop.org/_pu/0/s03125024.jpg)

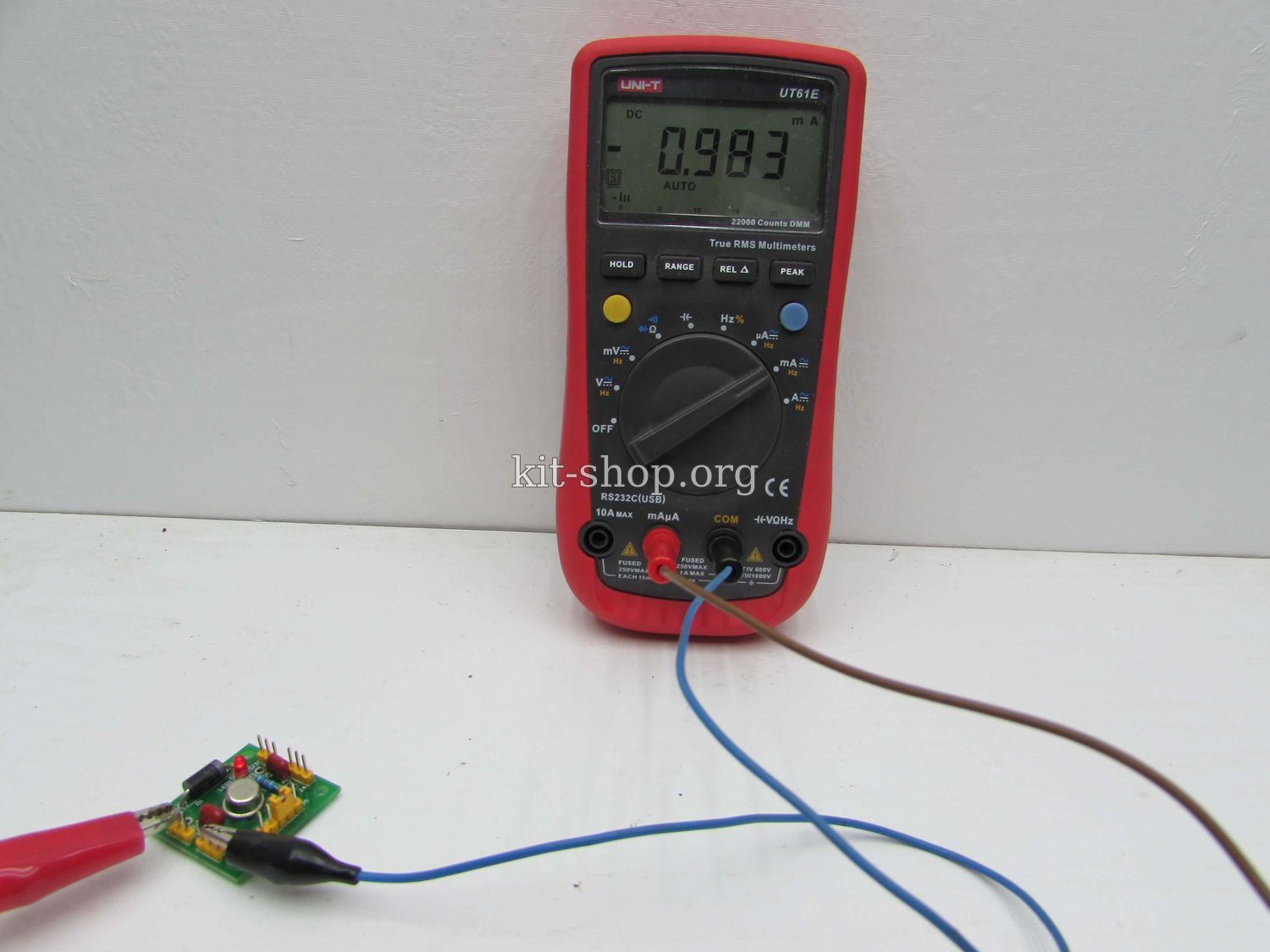

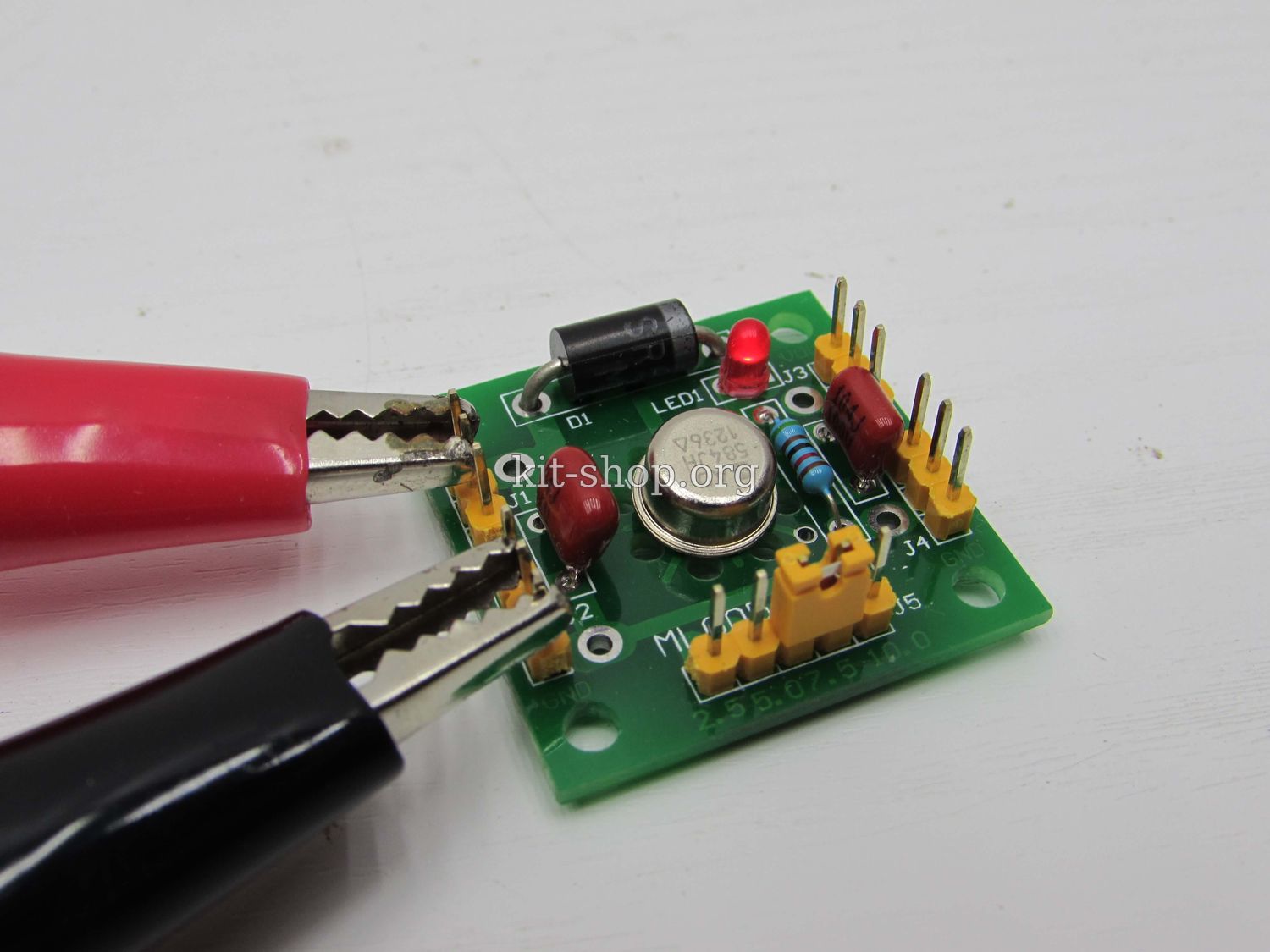

При подключении к источнику питания загорается светодиод, потребление не более 1мА от источника 12 Вольт, притом львиную долю потребляет индикаторный светодиод.
![](http://www.kit-shop.org/_pu/0/s38340517.jpg)
Начнем тест, для этих целей был использован довольно точный мультиметр UT61E.

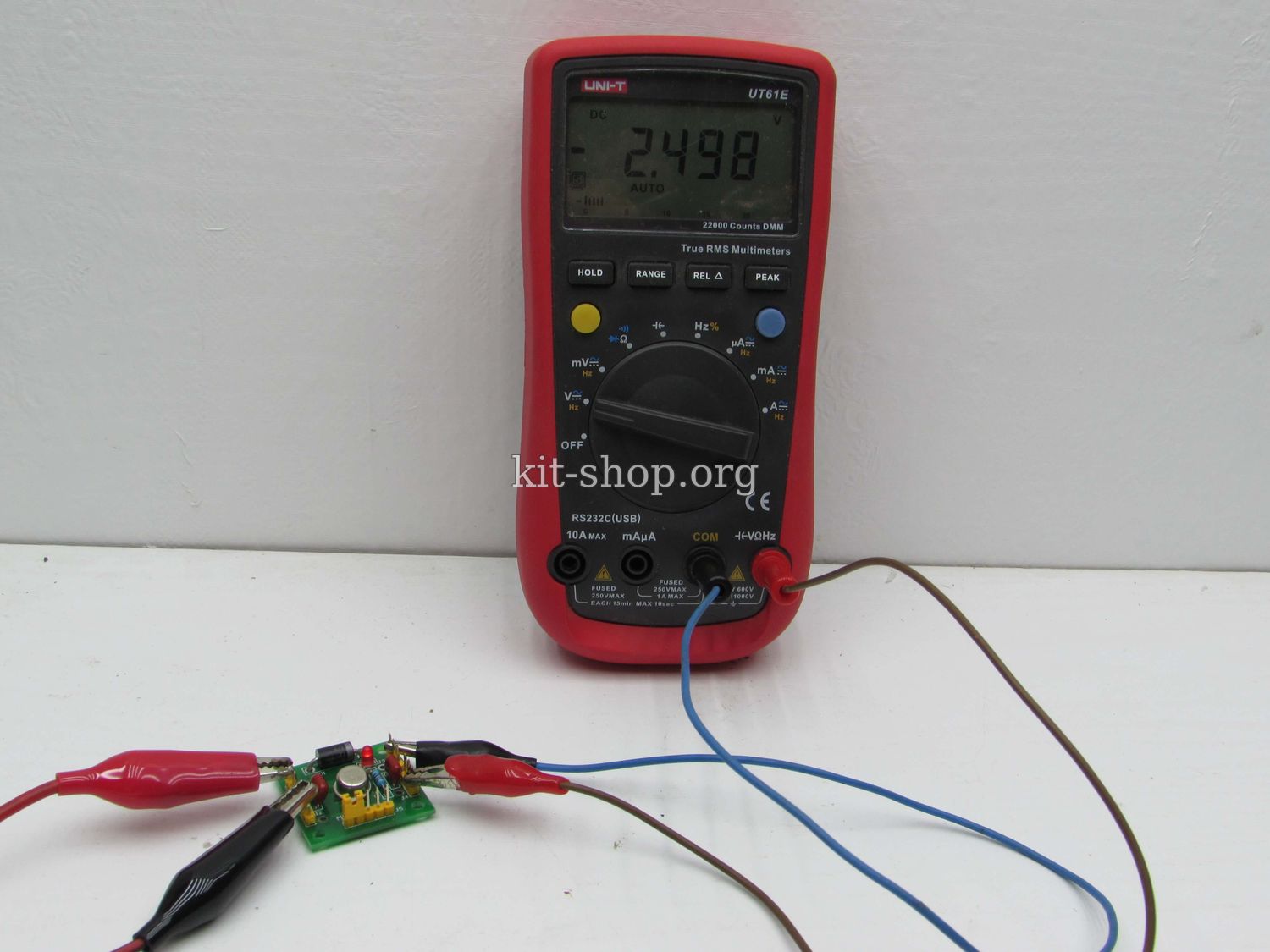

2,5В
![](http://www.kit-shop.org/_pu/0/s15950105.jpg)

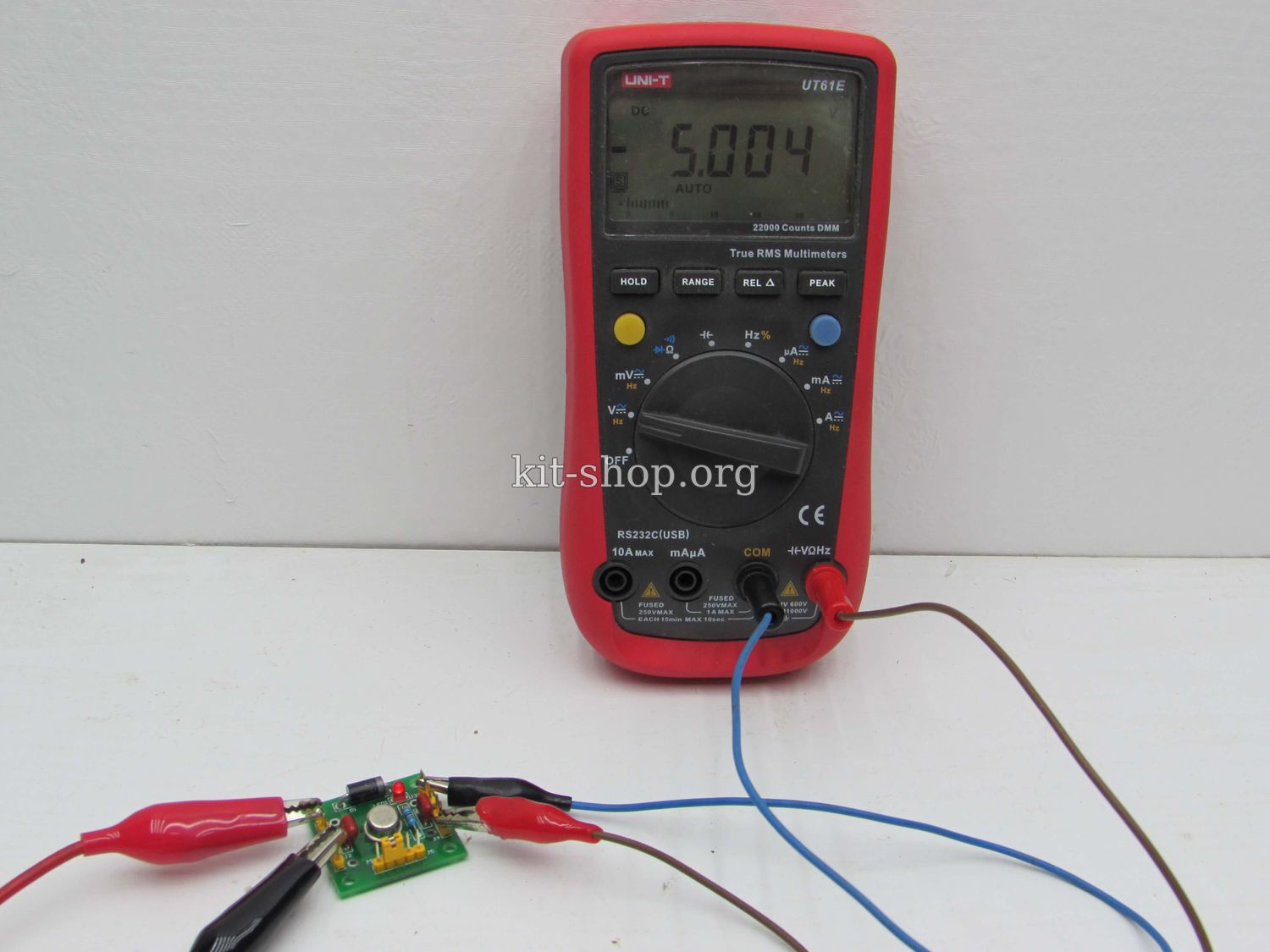

5В
![](http://www.kit-shop.org/_pu/0/s94702604.jpg)

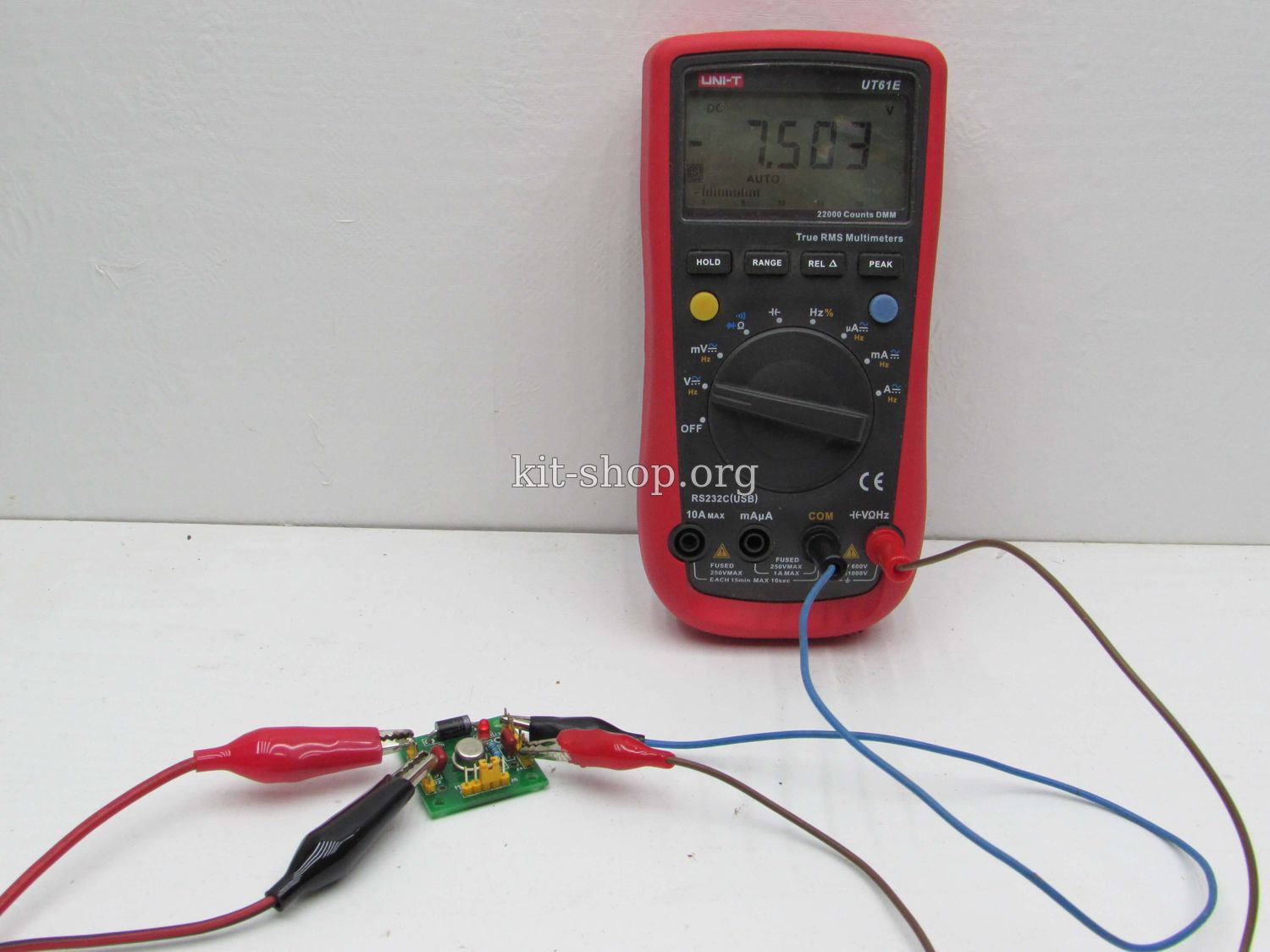

7,5В
![](http://www.kit-shop.org/_pu/0/s70468159.jpg)

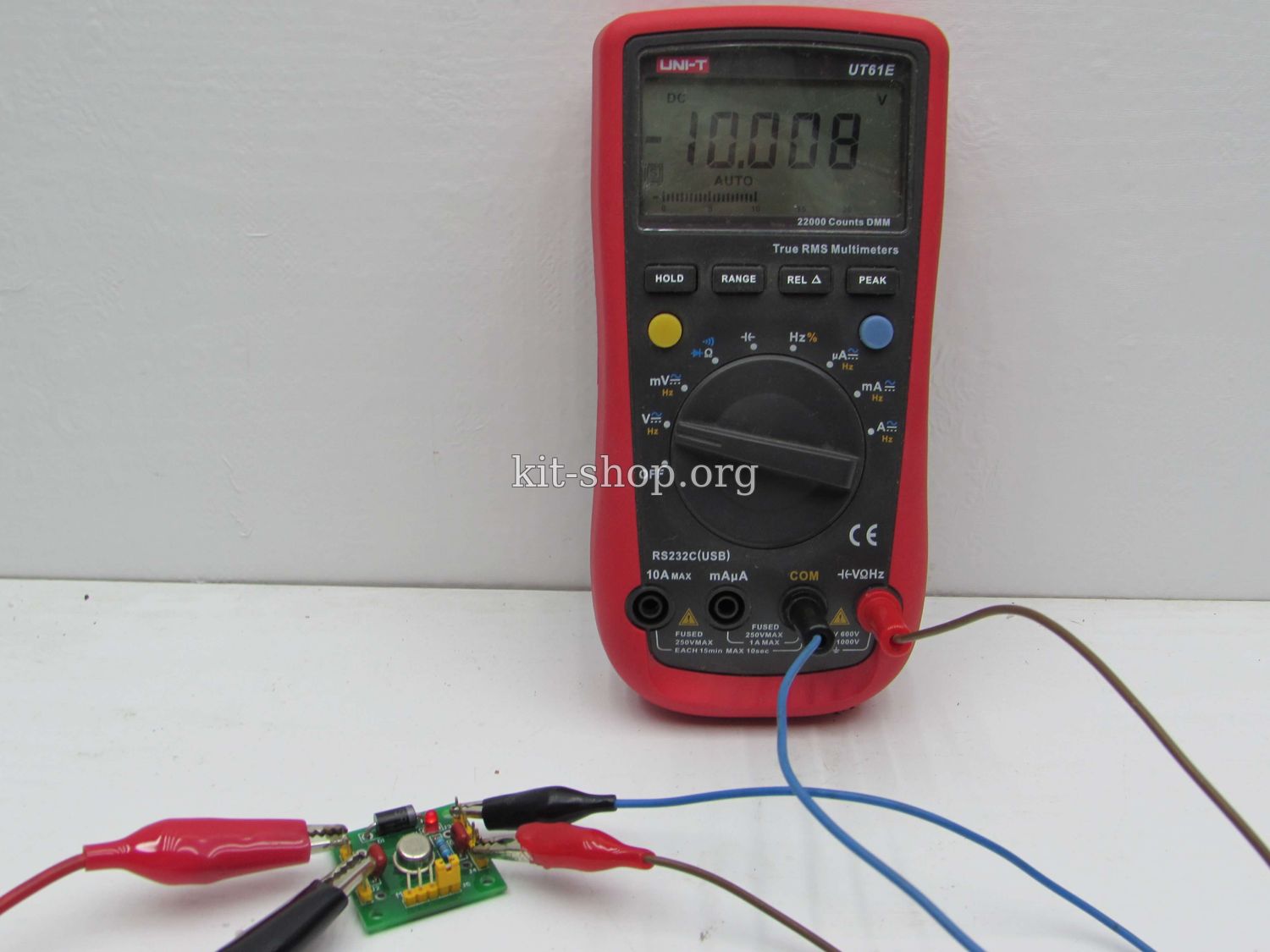

И наконец 10 В
![](http://www.kit-shop.org/_pu/0/s11667759.jpg)
Неплохо по идее плата более точна чем мультиметр, однозначно погрешность платы меньше 0,1%, дальше утверждать не могу, поскольку под рукой нет эталонного вольтметра.
