Высокоточный двухканальный термометр

Товар  можно купить тут

Всех приветствую. В ходе сегодняшнего обзора рассмотрим двухканальный цифровой термометр контактного типа






На данный момент прибор стоит порядка 20 долларов.

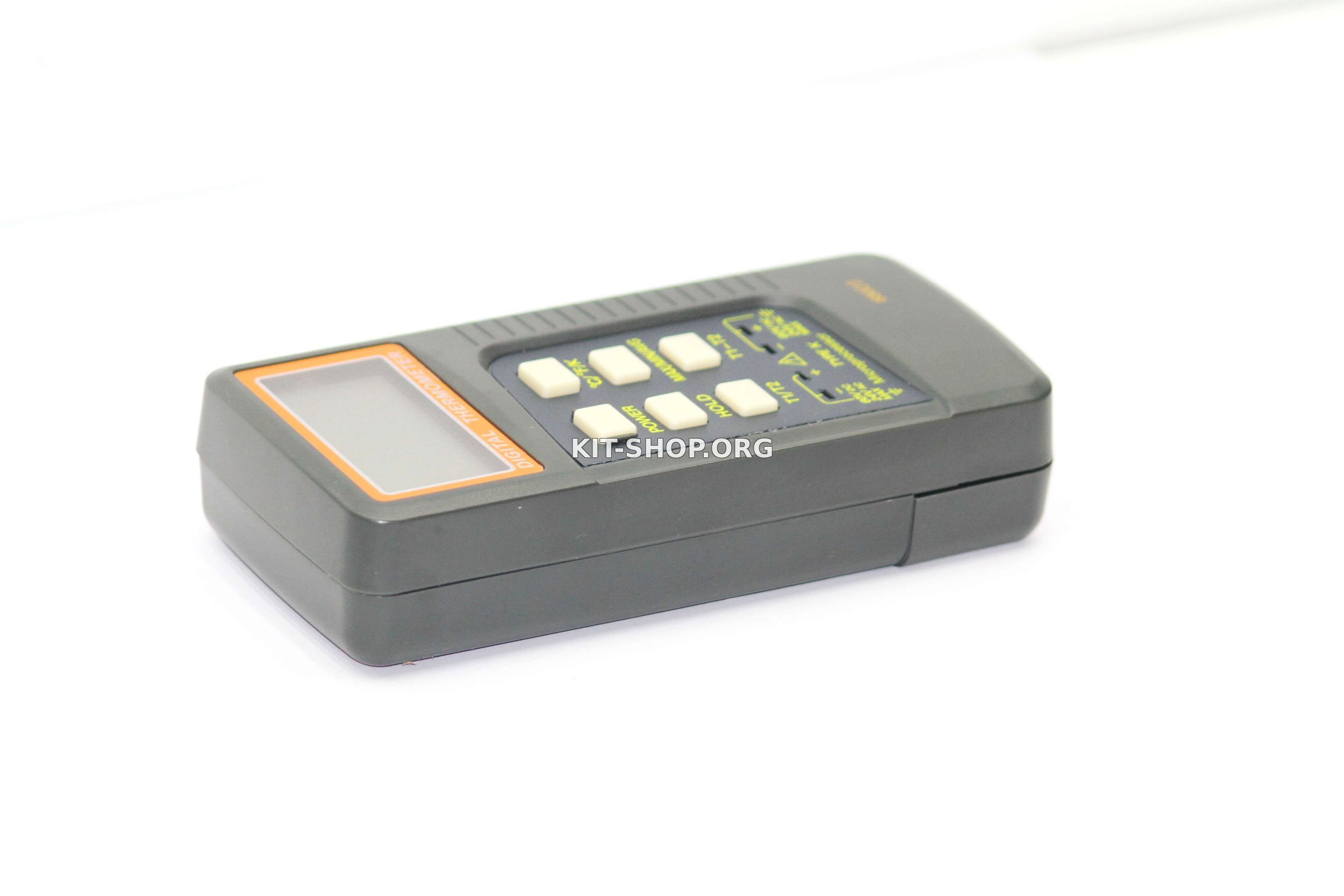

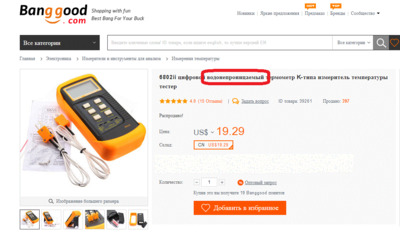

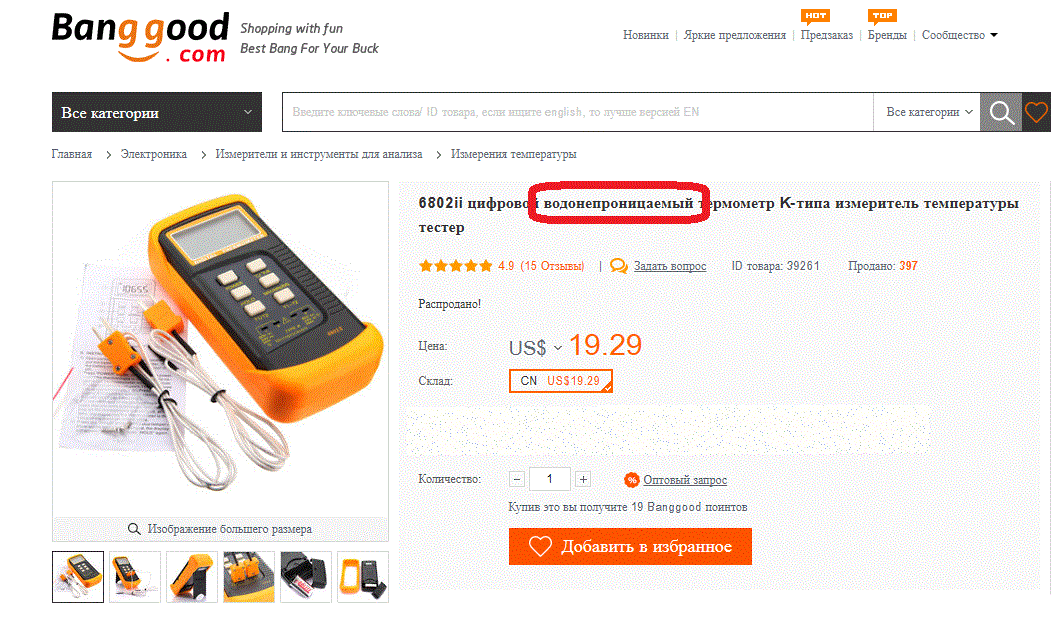

Производитель указывает, что это высокоточный цифровой термометр плюс то, что прибор водонепроницаемый.

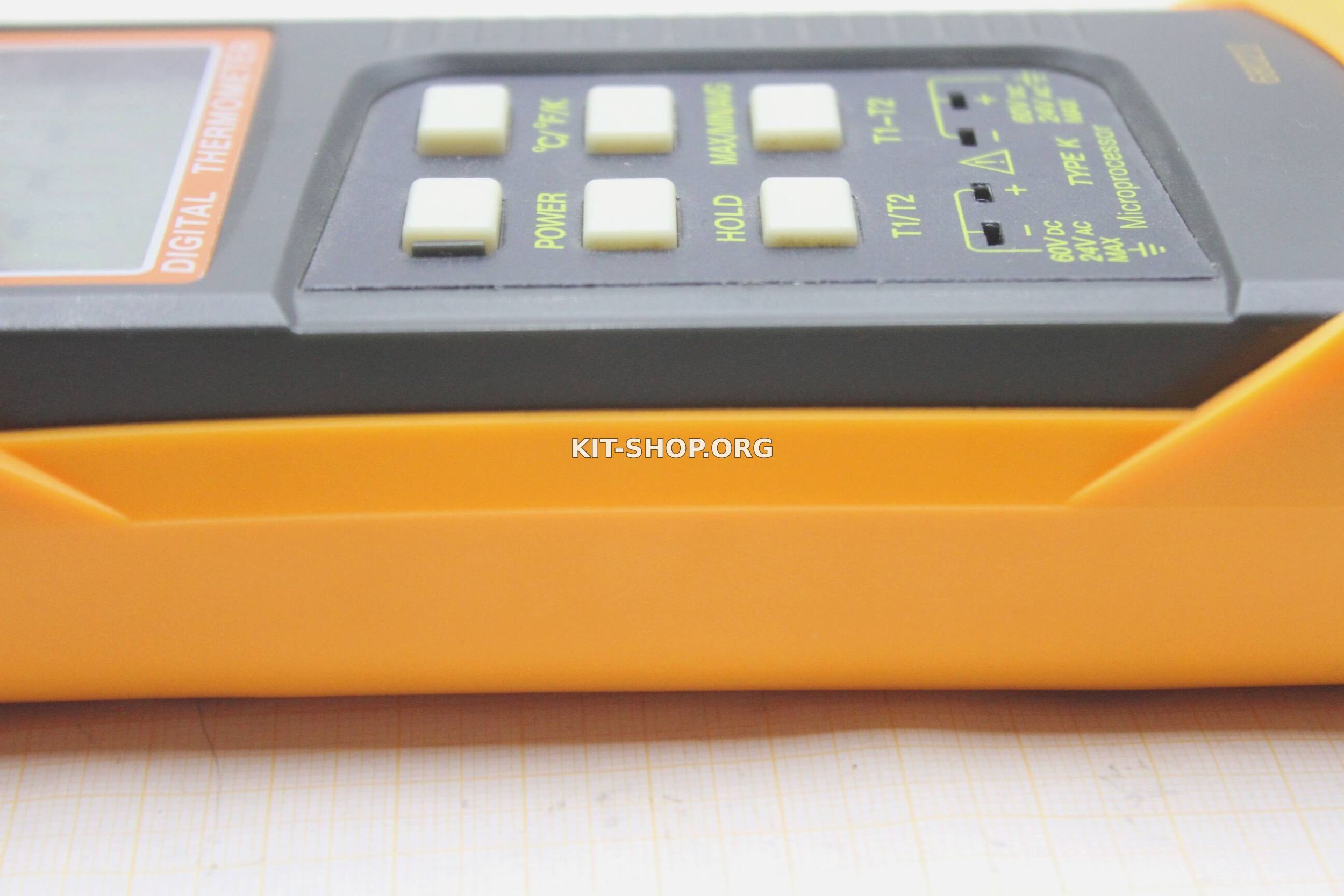

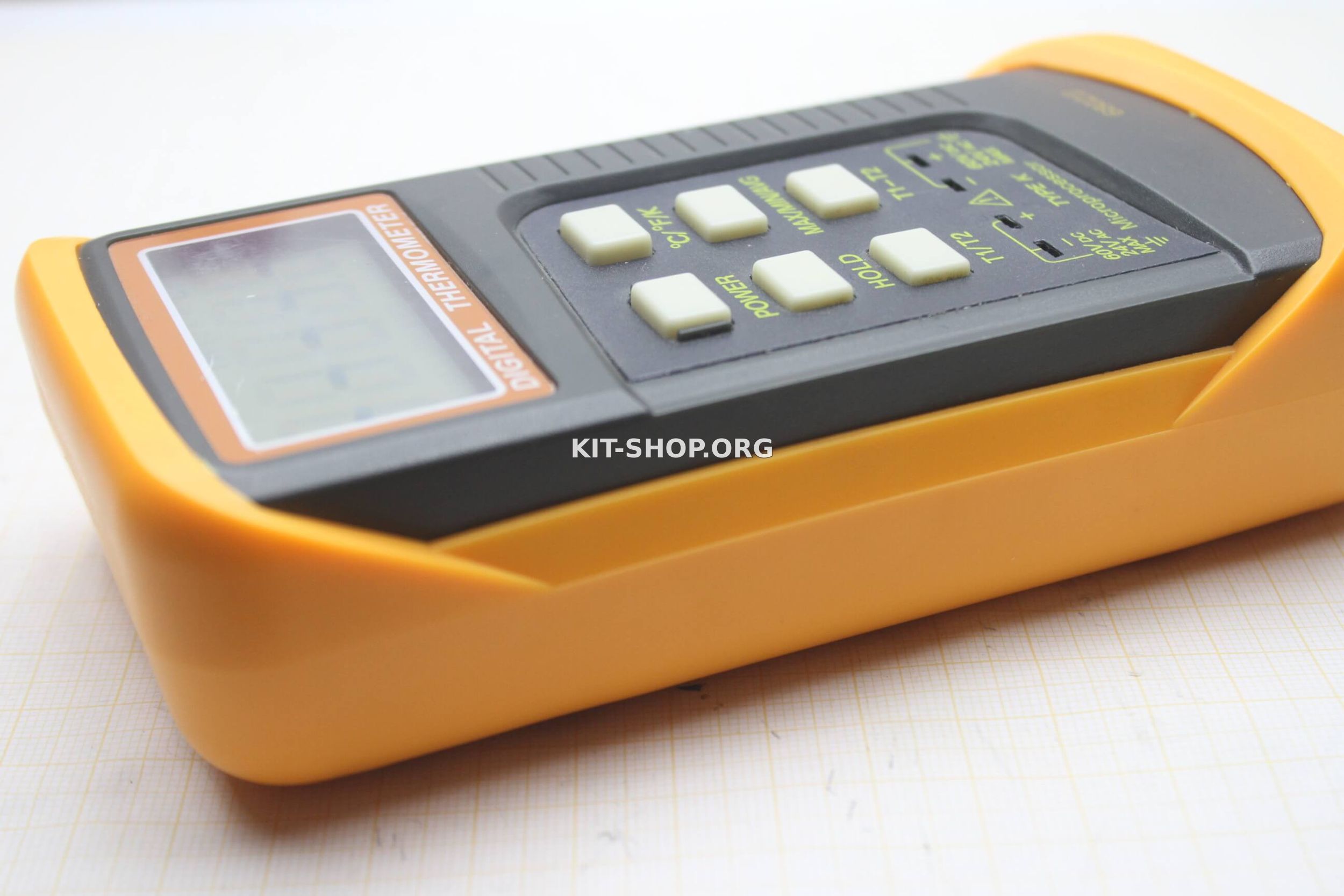

На счет водонепроницаемости - это не совсем так, прорезиненные кнопки и кожух обеспечивают некоторую влагоустойчивость, но погружать прибор в воду, надежде, что он не протечет я бы не посоветовал.

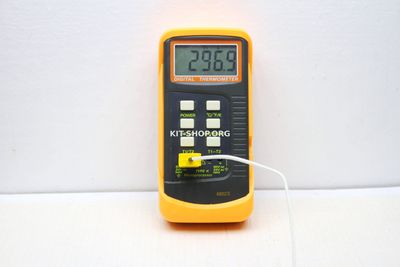

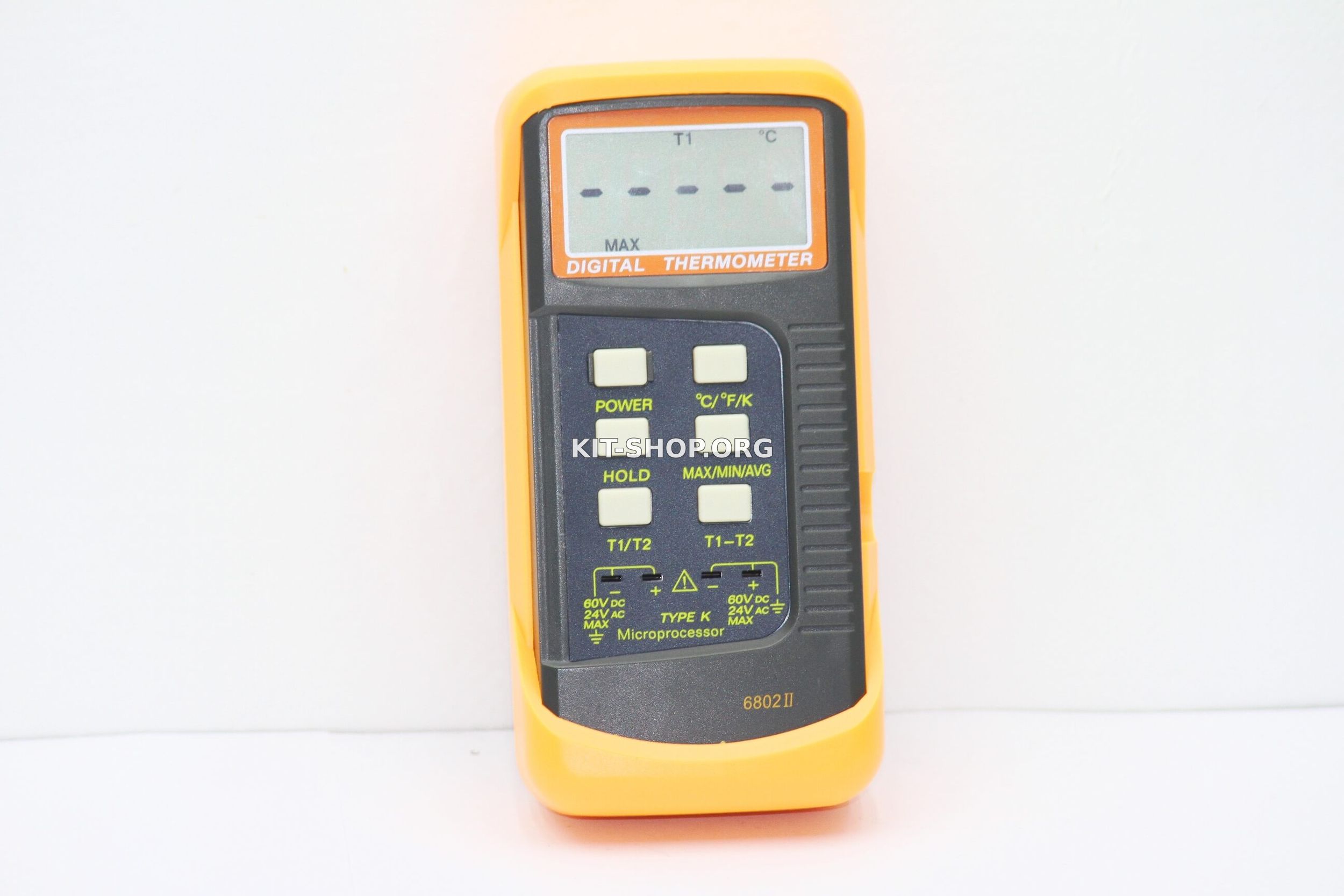

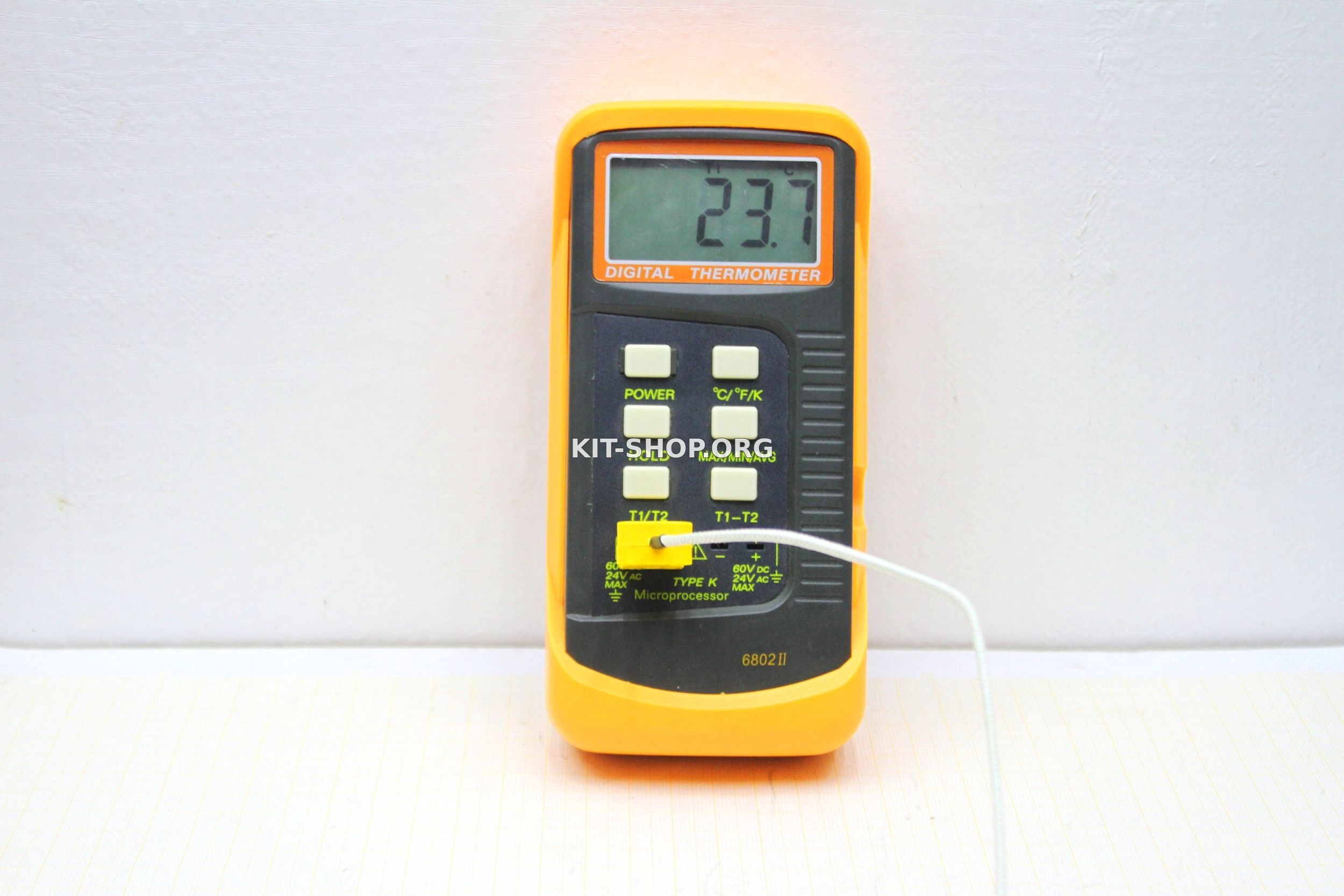

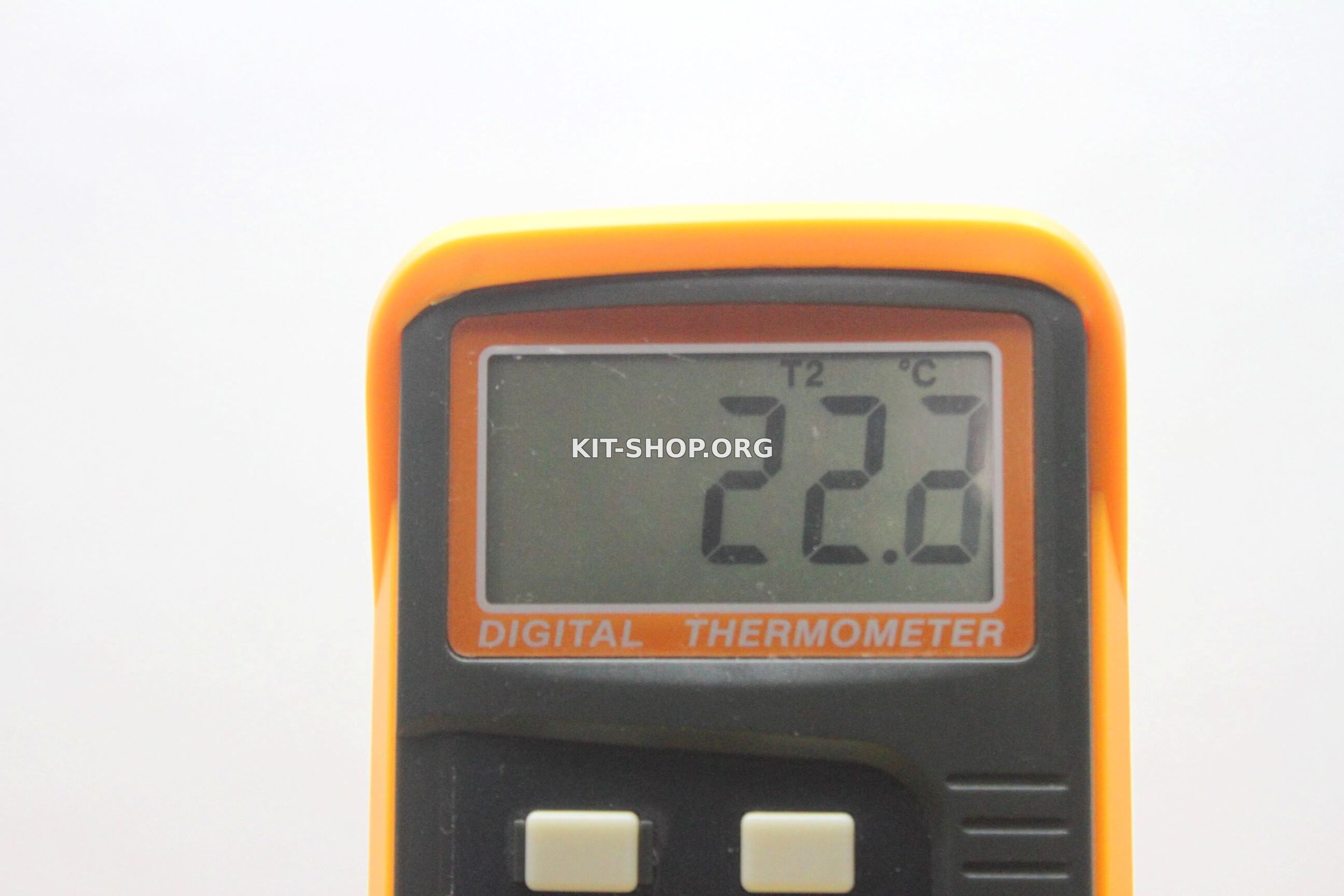

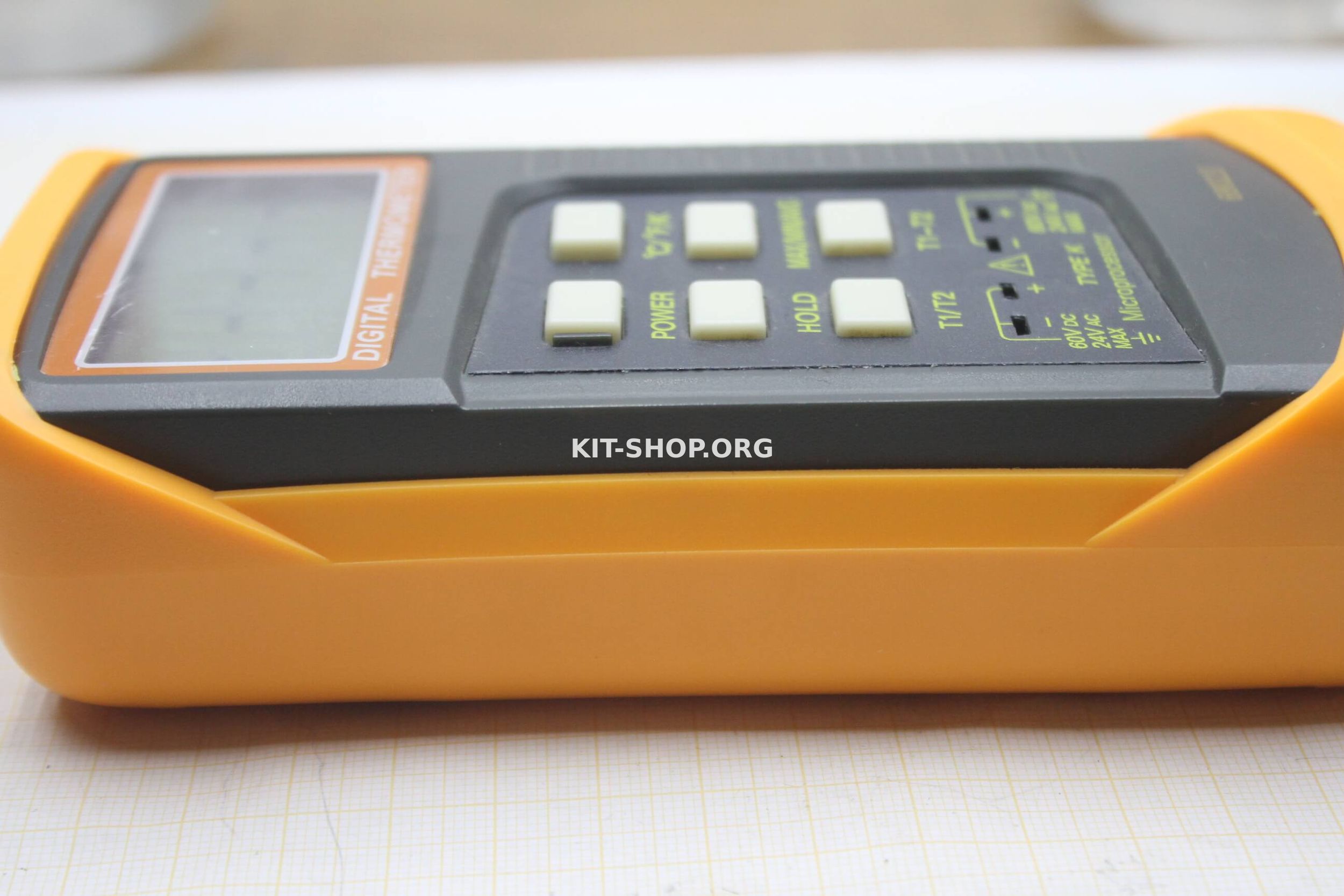

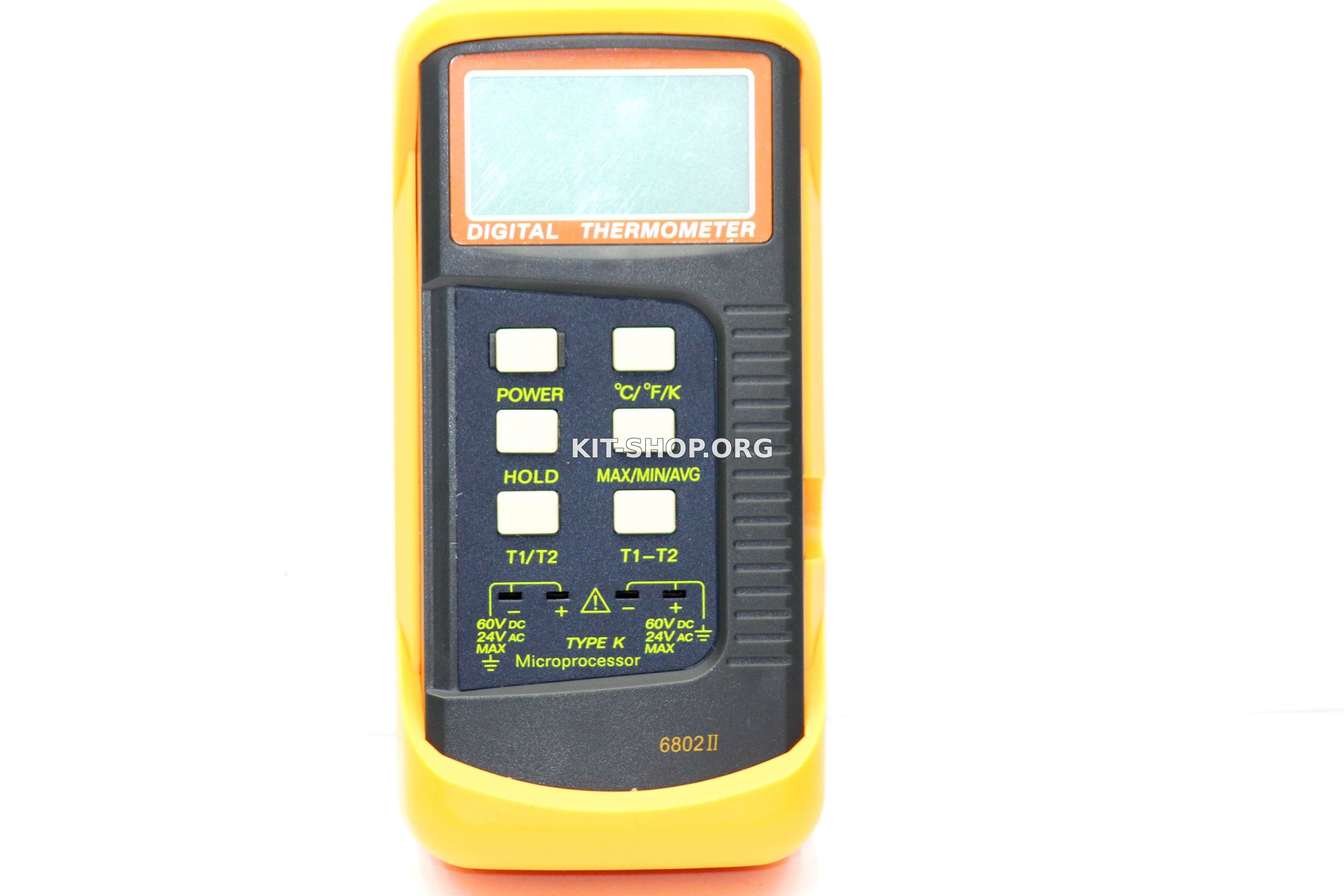

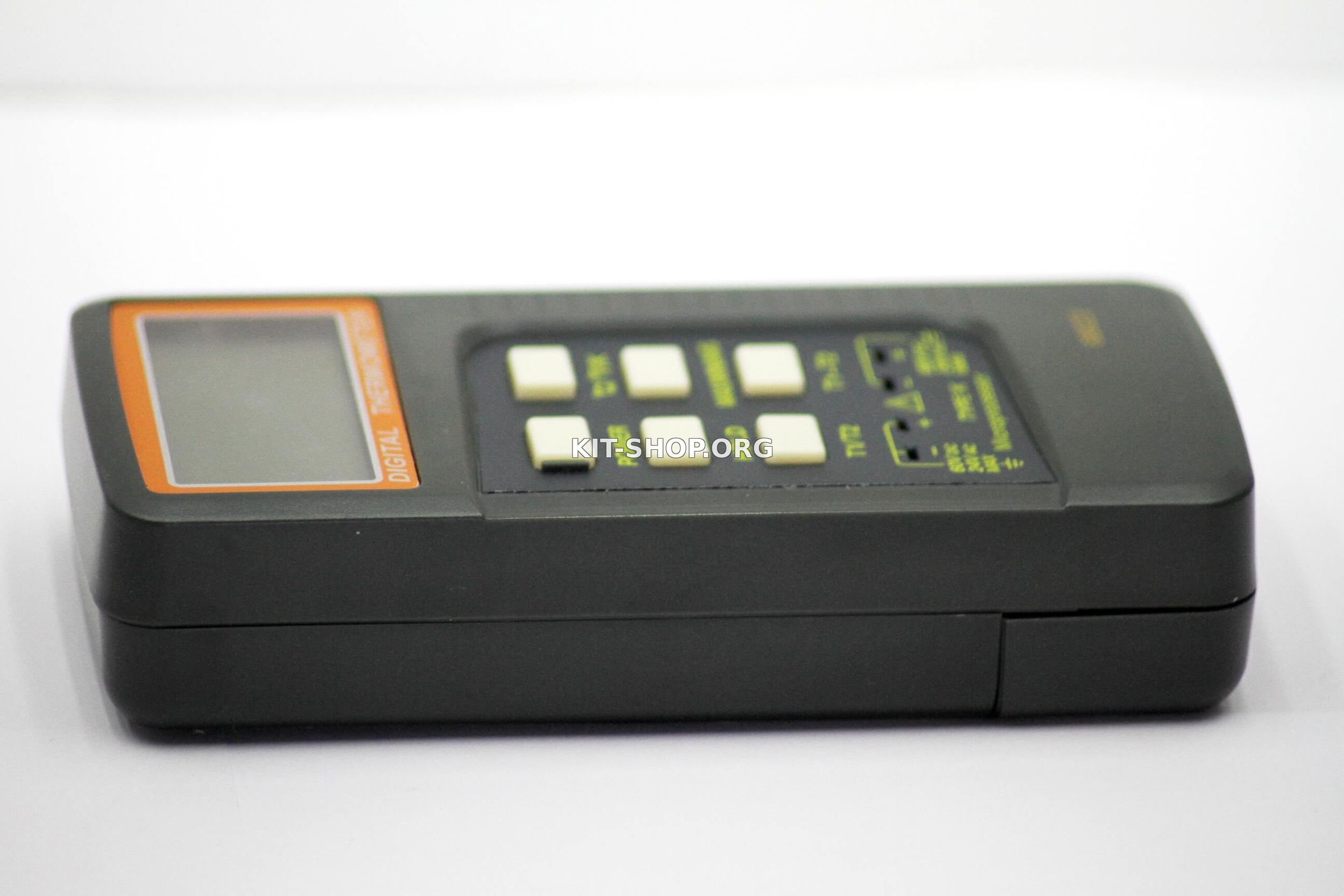

Имеем довольно большой 2,2 дюймовый 5-и разрядный дисплей, 6 кнопок управления и два разема для термопар к типа.







Как сказал в начале это контактный термометр, в отличии от бесконтактных или инфракрасных, в нашем случае термопара должна непосредственно соприкасаться с тем обьектом, температуру на котором нужно измерить.

Такой способ замера не всегда удобен, но зато обеспечивает большую точность.

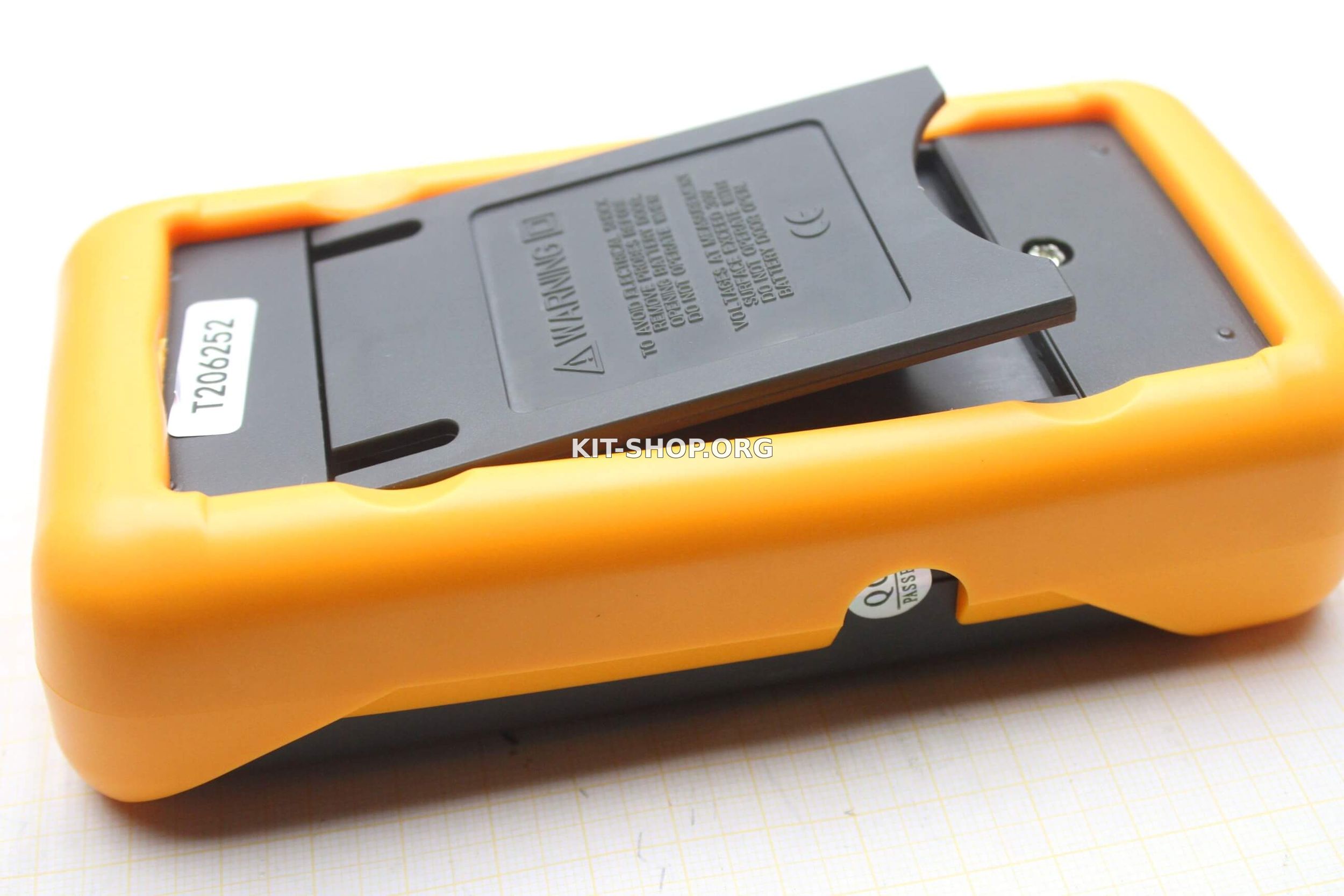

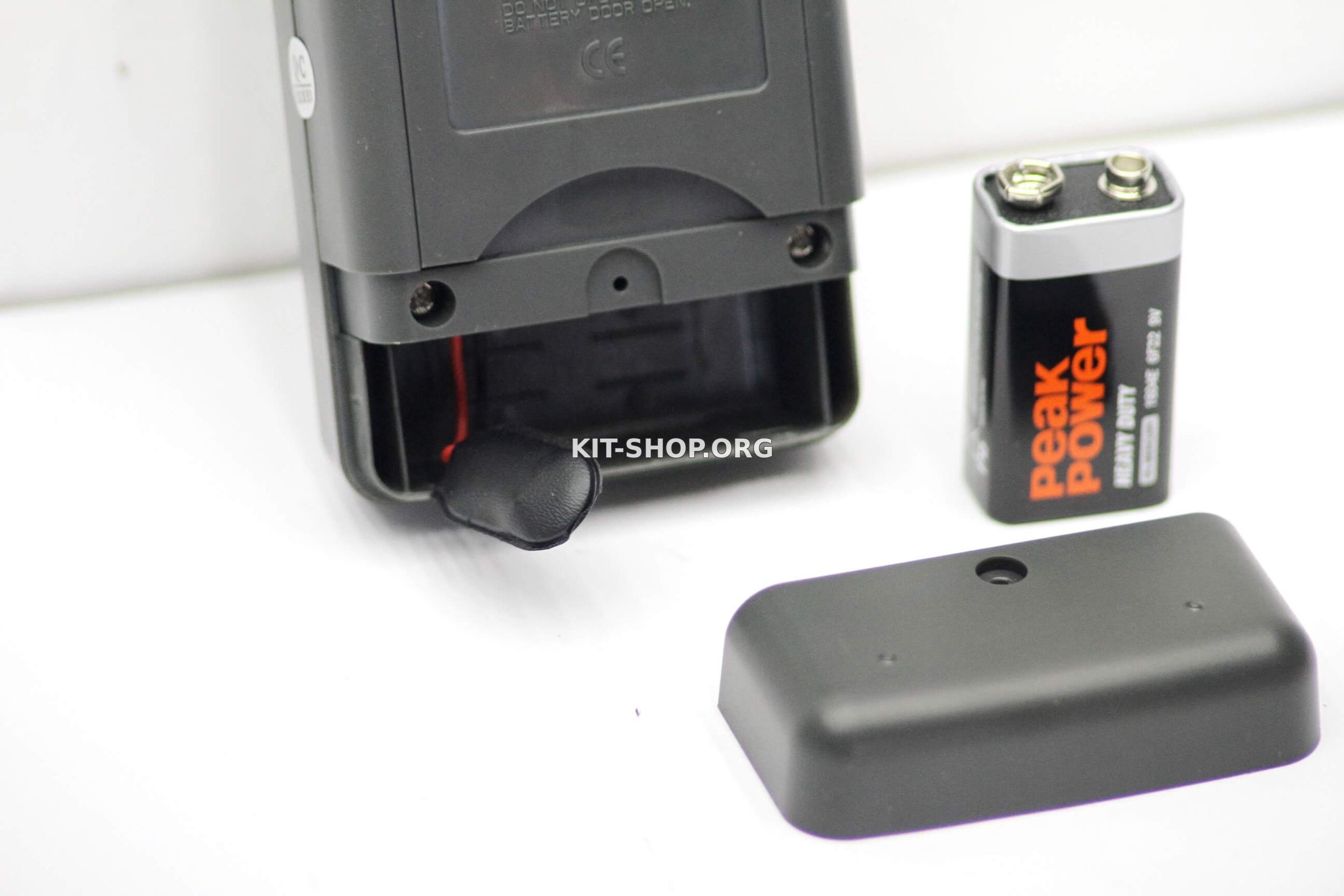

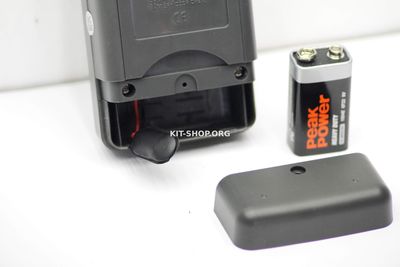

Питается тестер от батареи в 9 вольт формата 6F22, в простонародии - крона

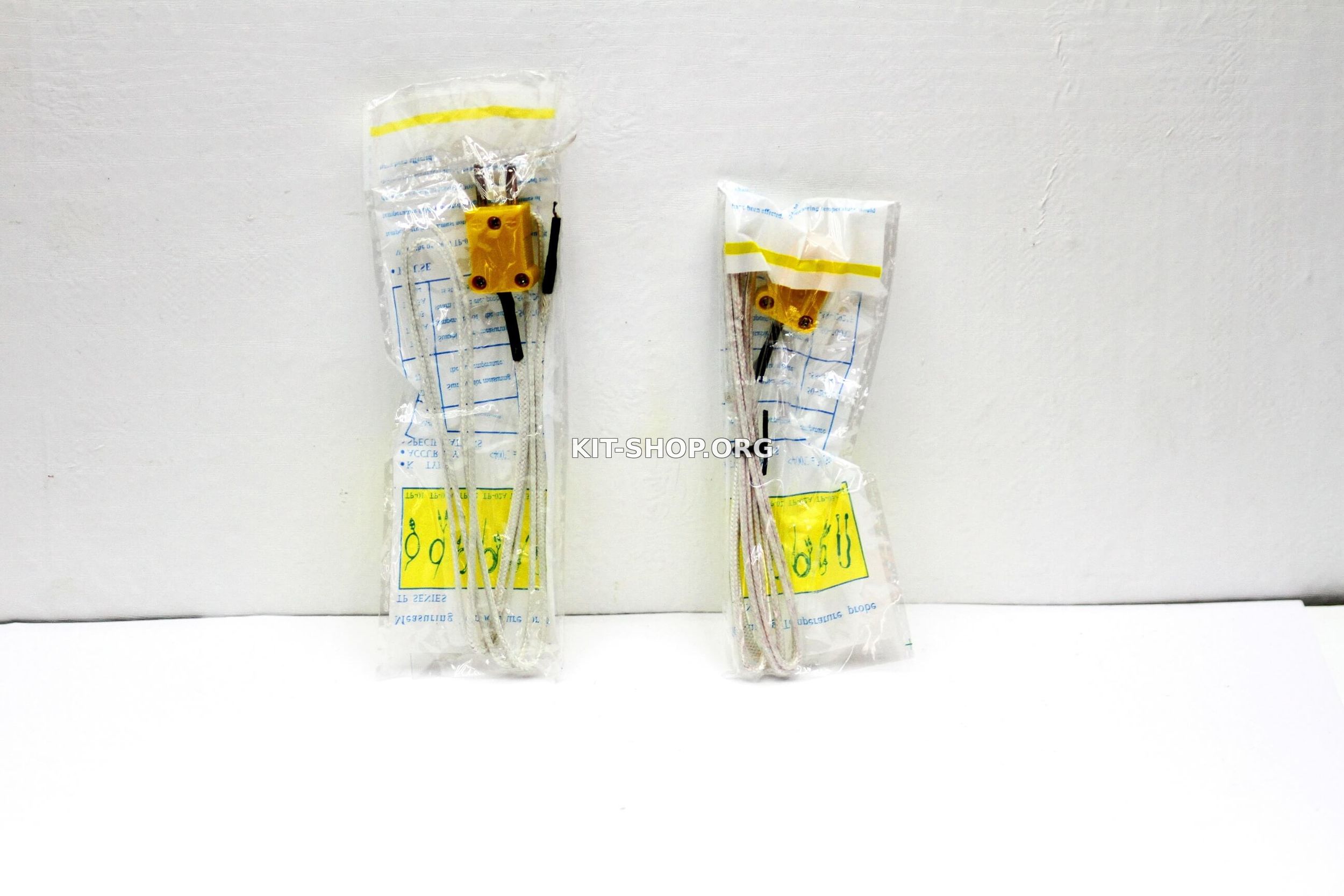

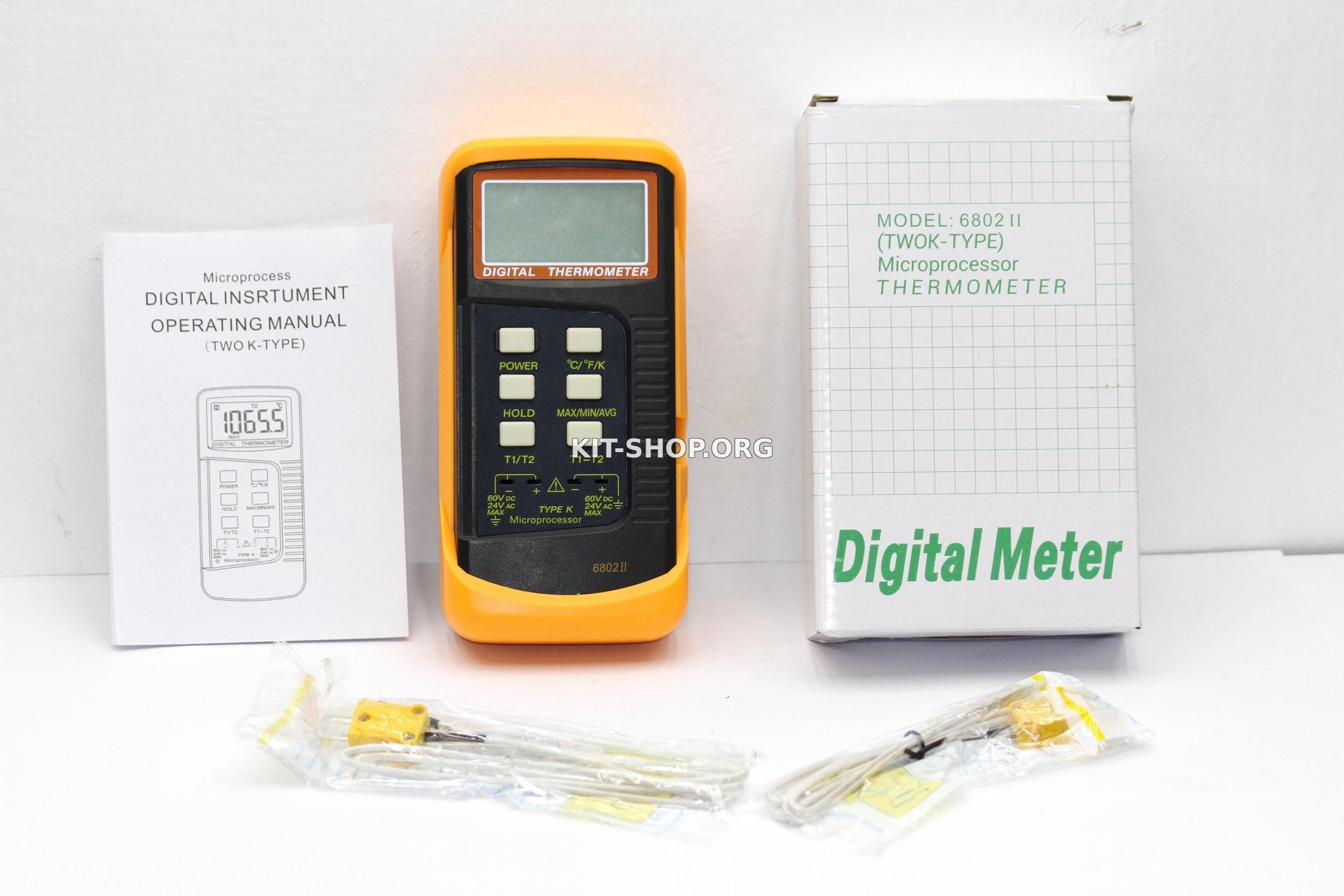

В комплект поставки входит сам тестер с кожухом , пара термопар к типа и юзер мануал.

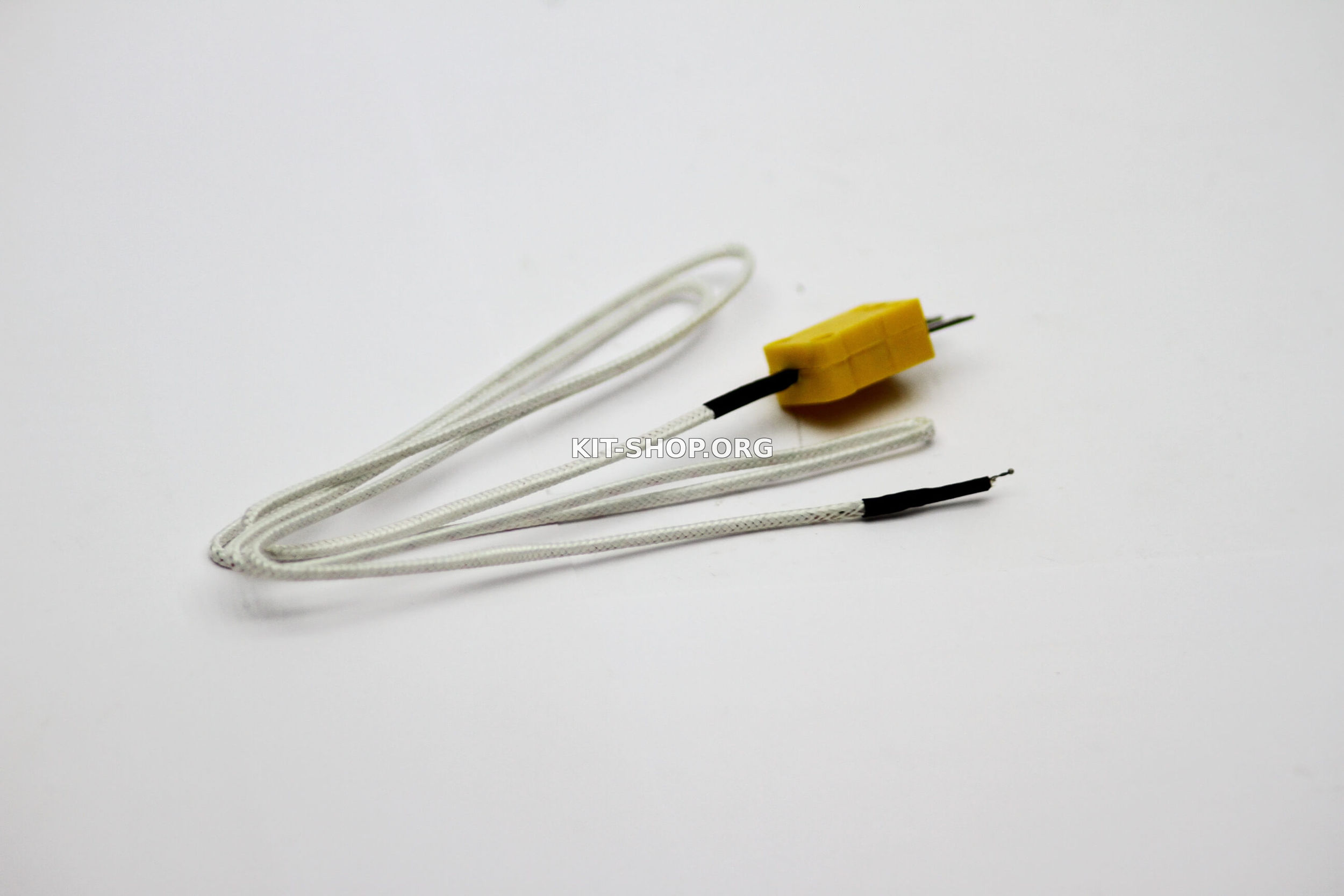

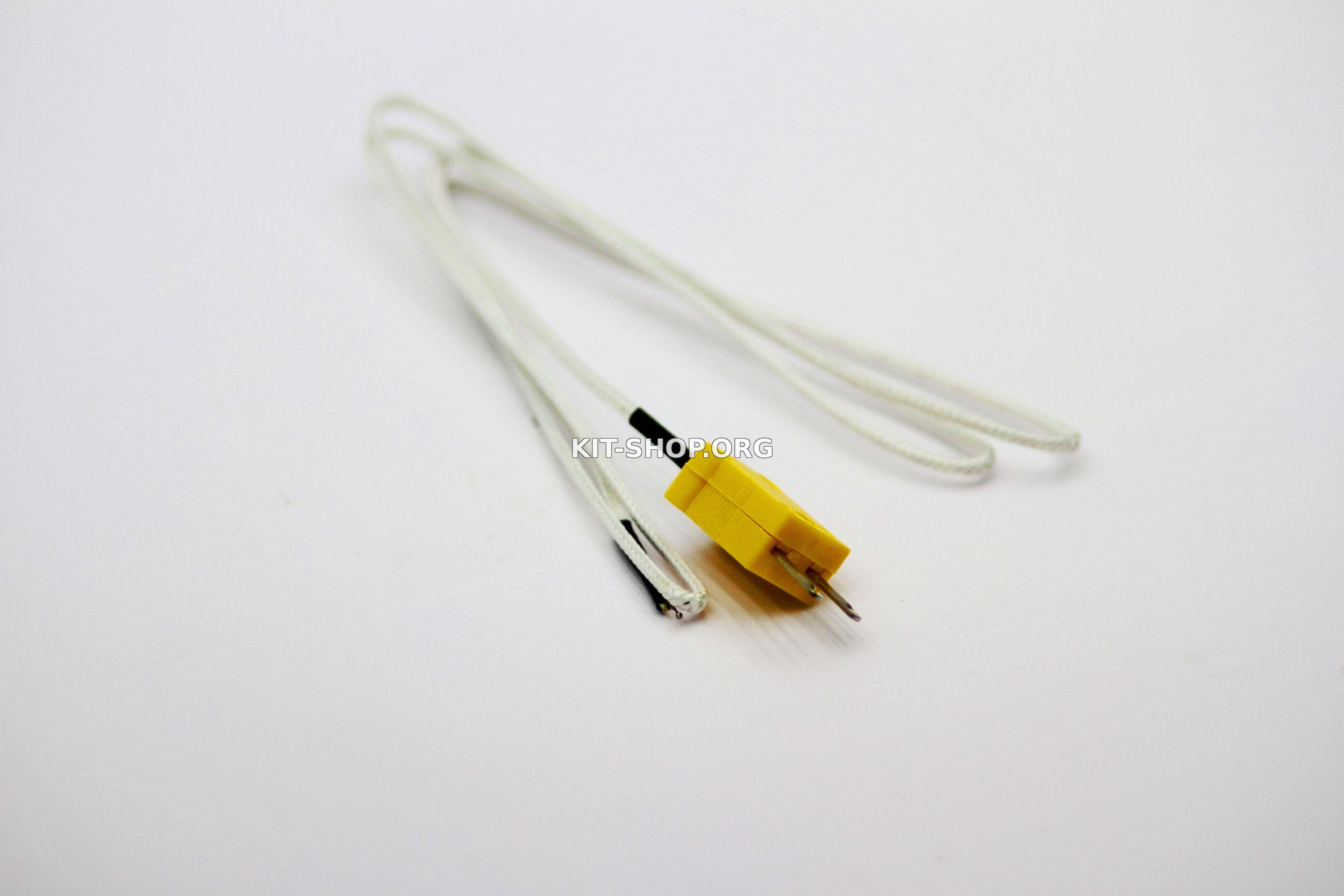

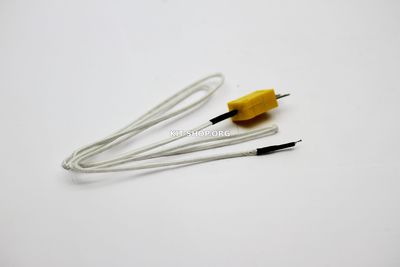

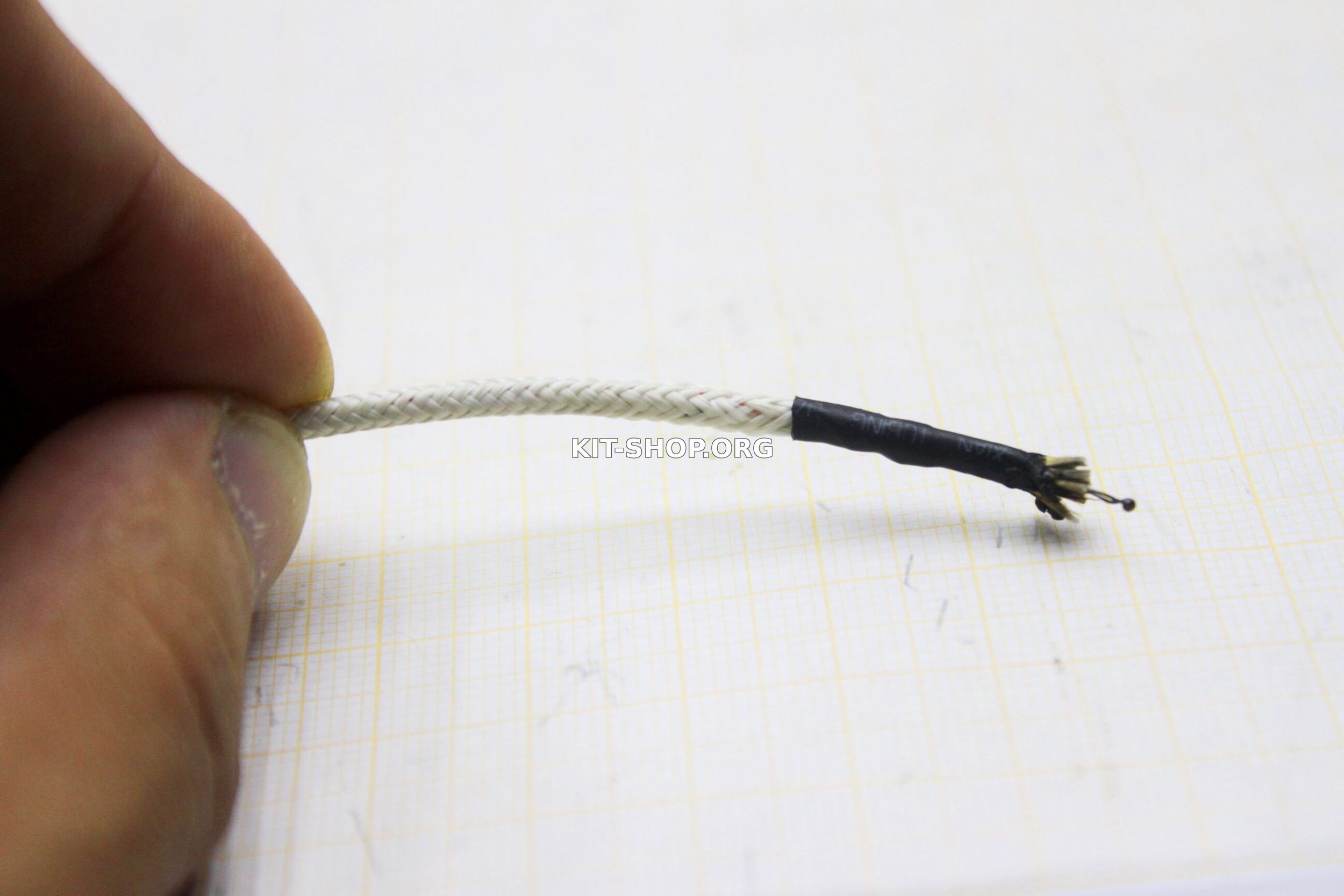

Термопары имеют длину порядка метра, на проводах присутствует жаростойкая изоляция.

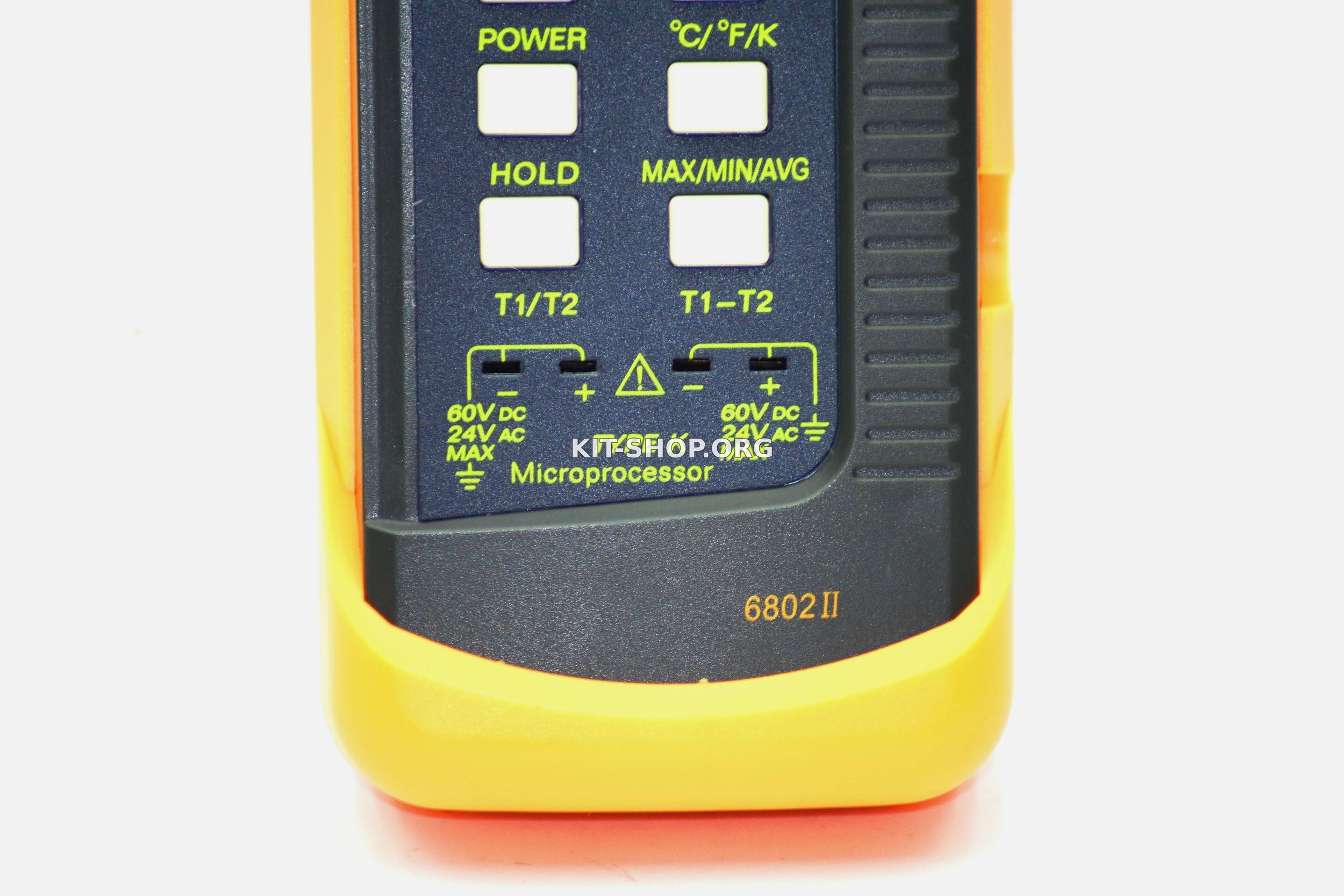

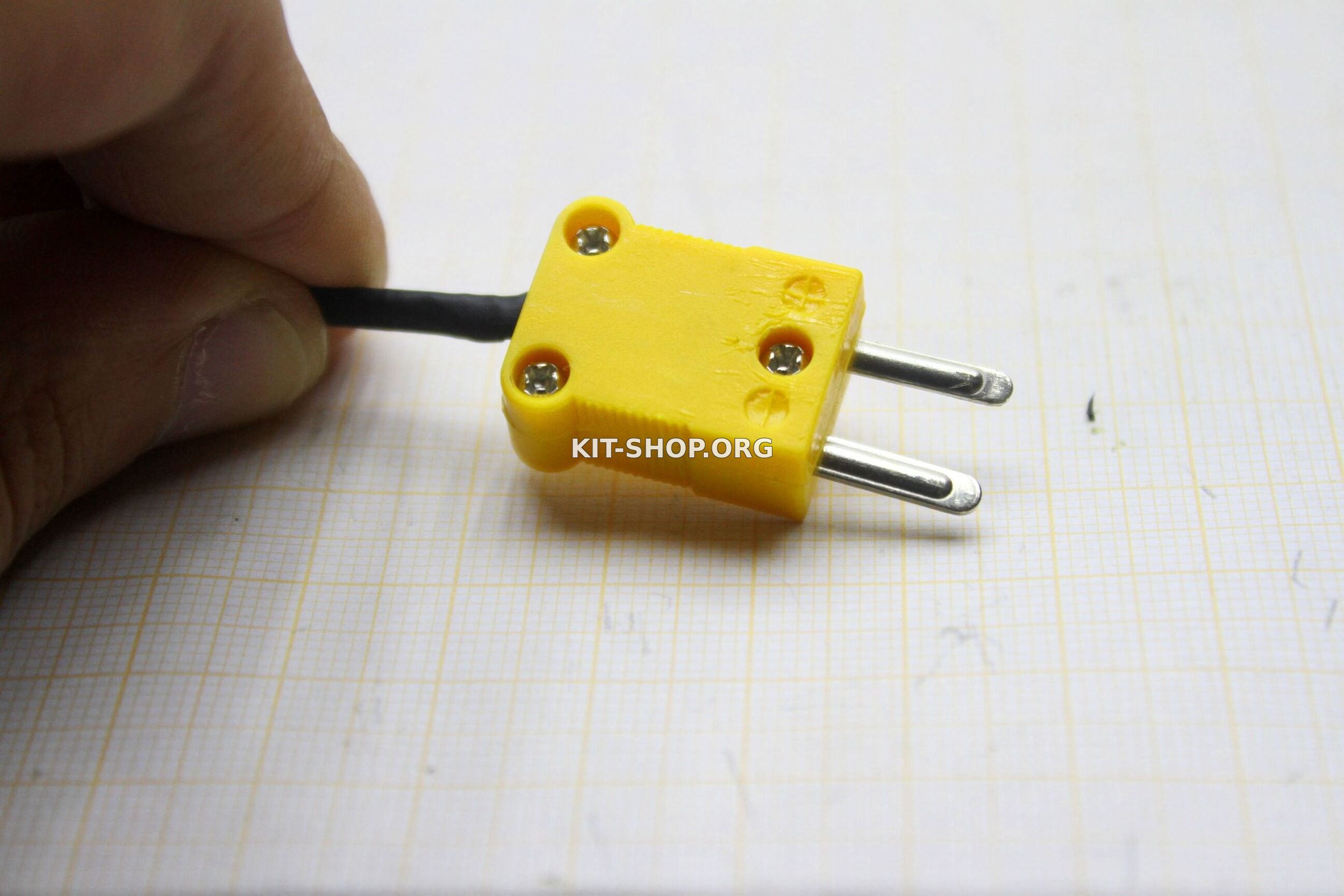

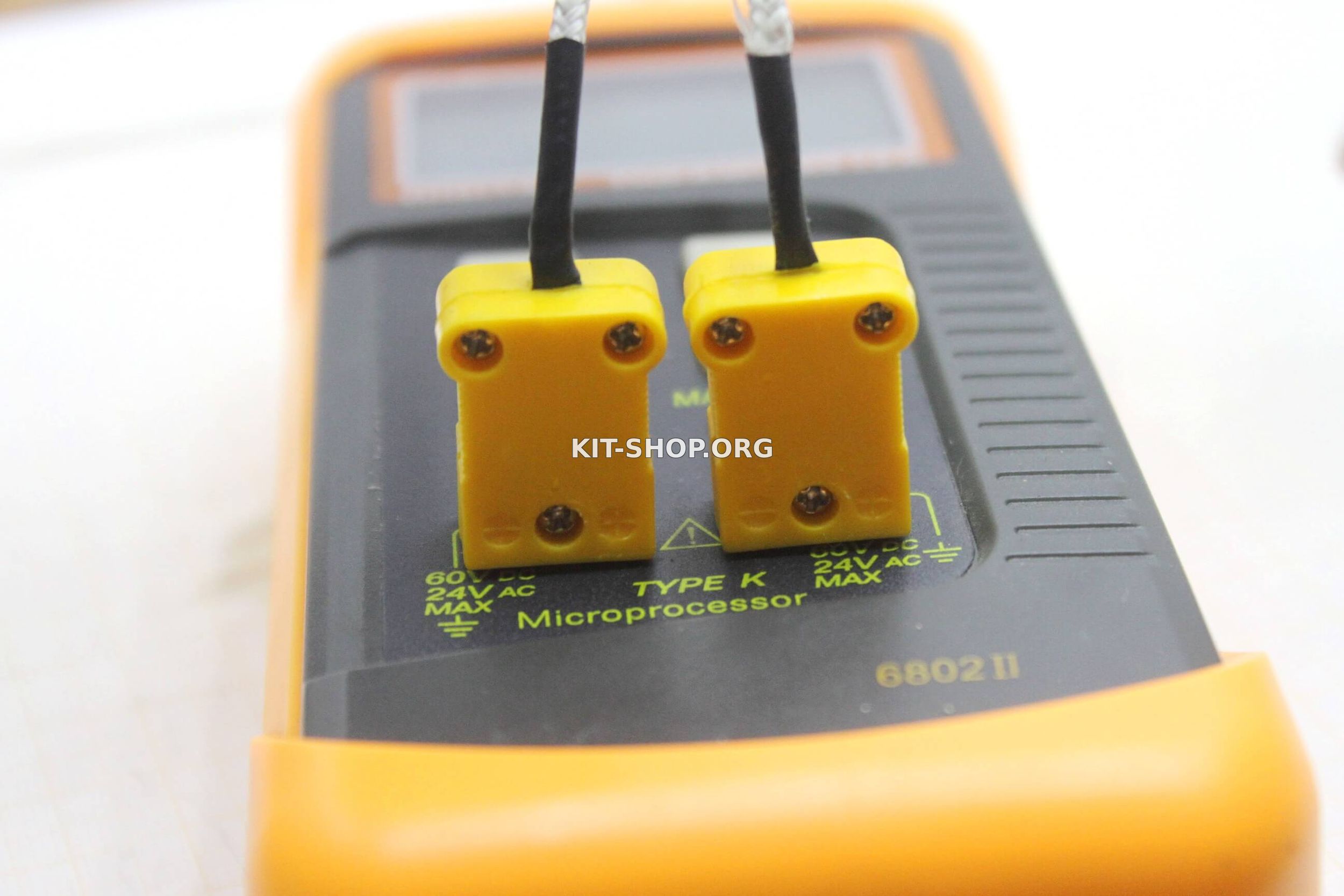

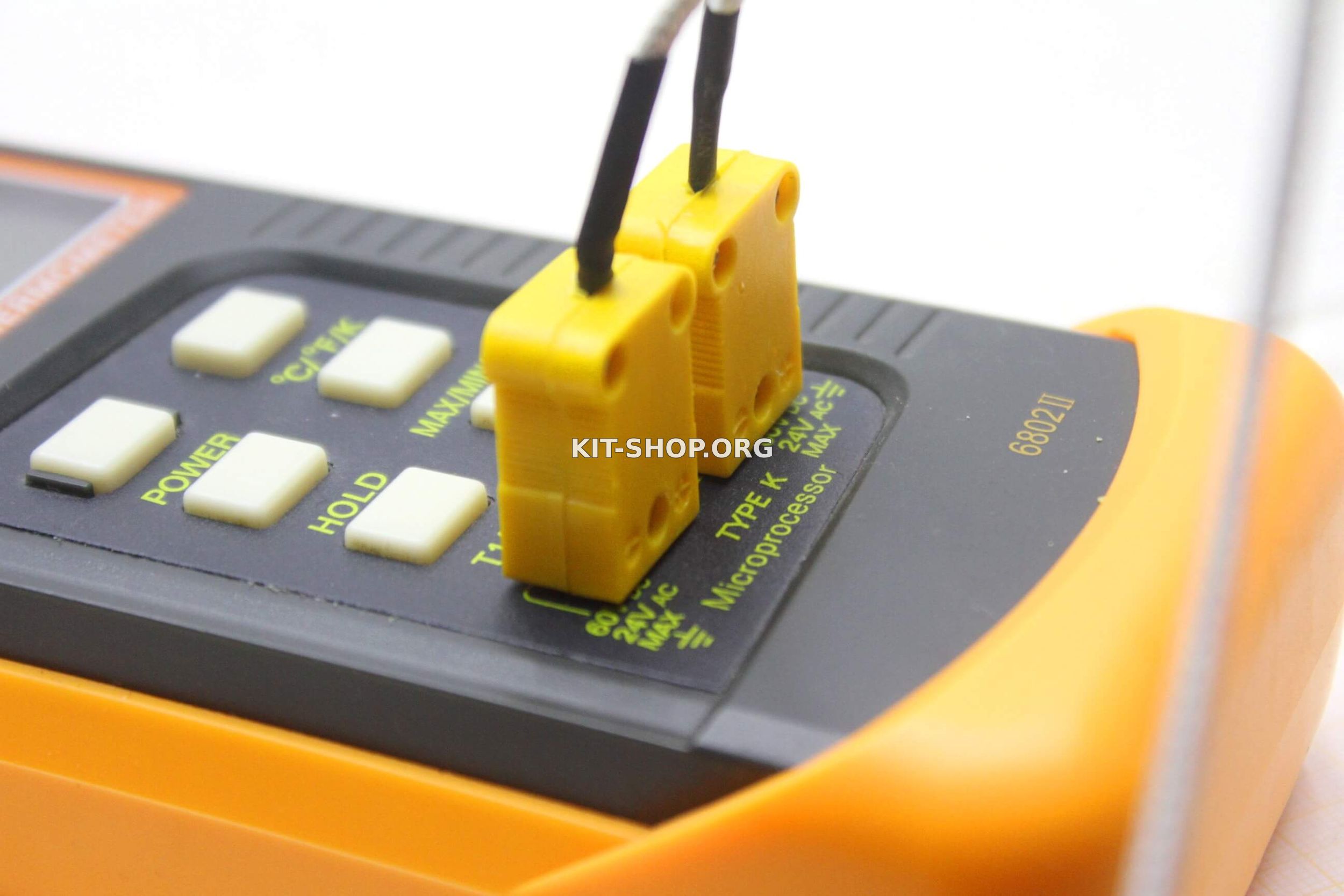

Обратите внимание - на разъемах для подключения термопар обозначена полярность, тоже самое на самих термопарах, если спутать полярность подключения результат замера будет неточным.

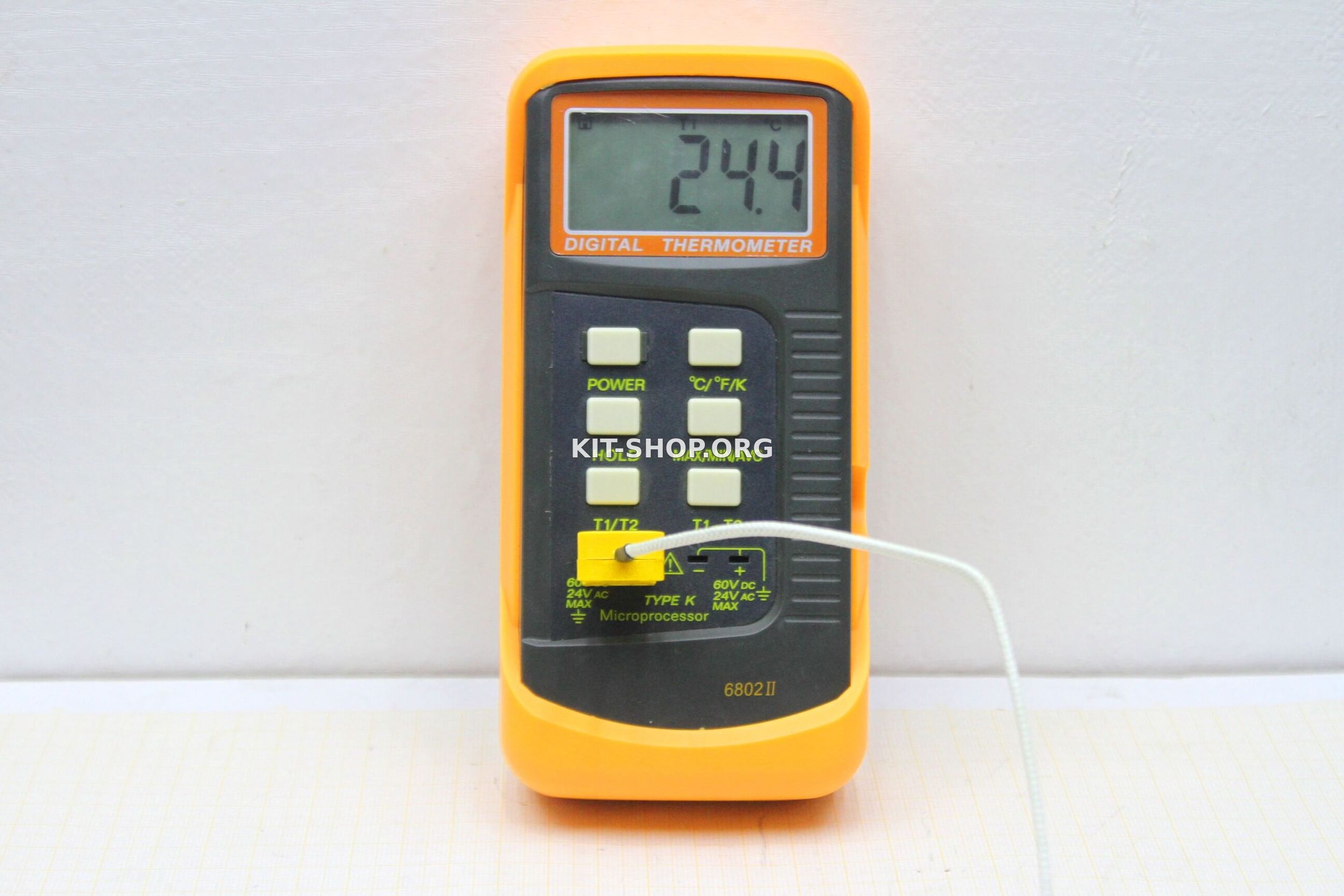

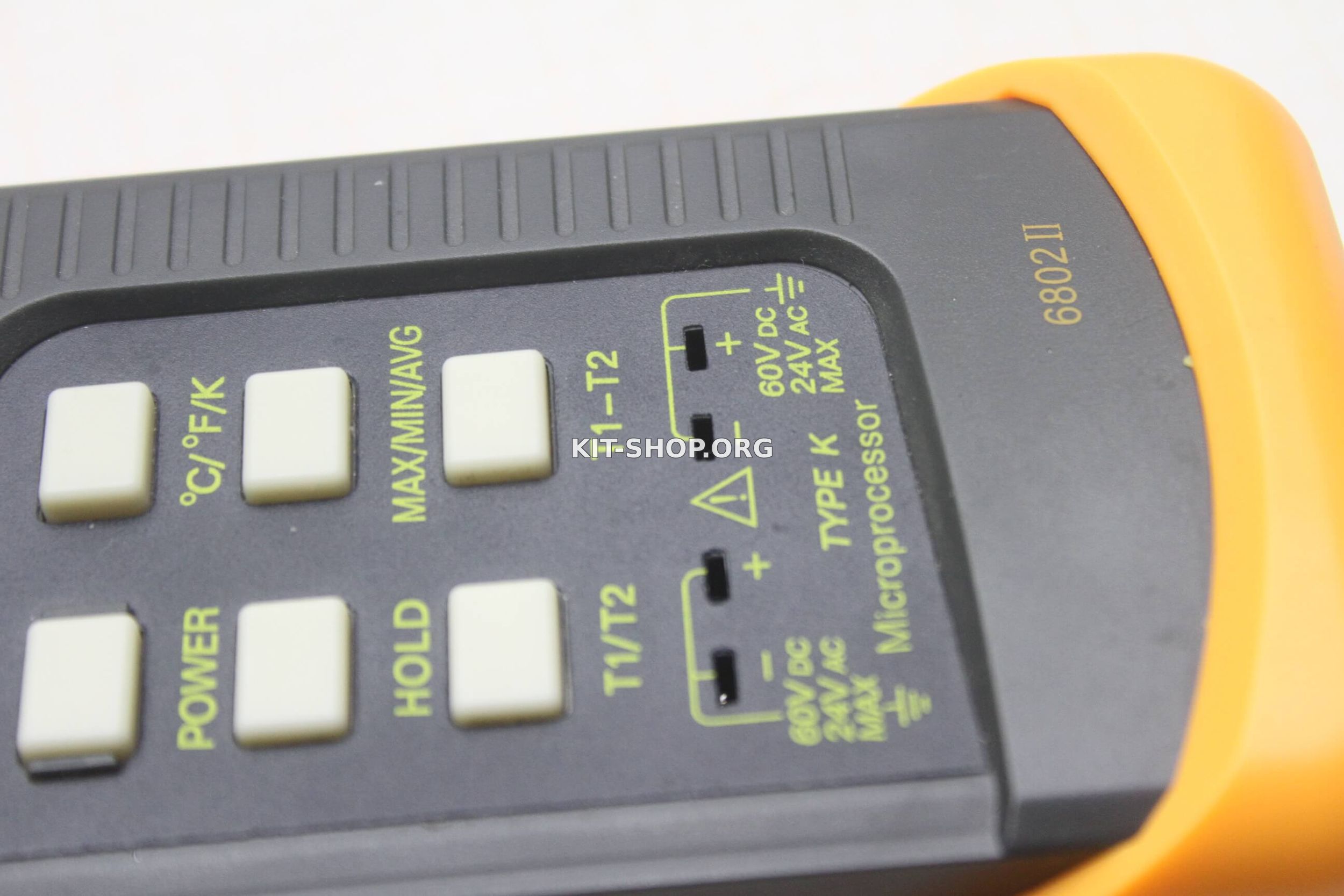

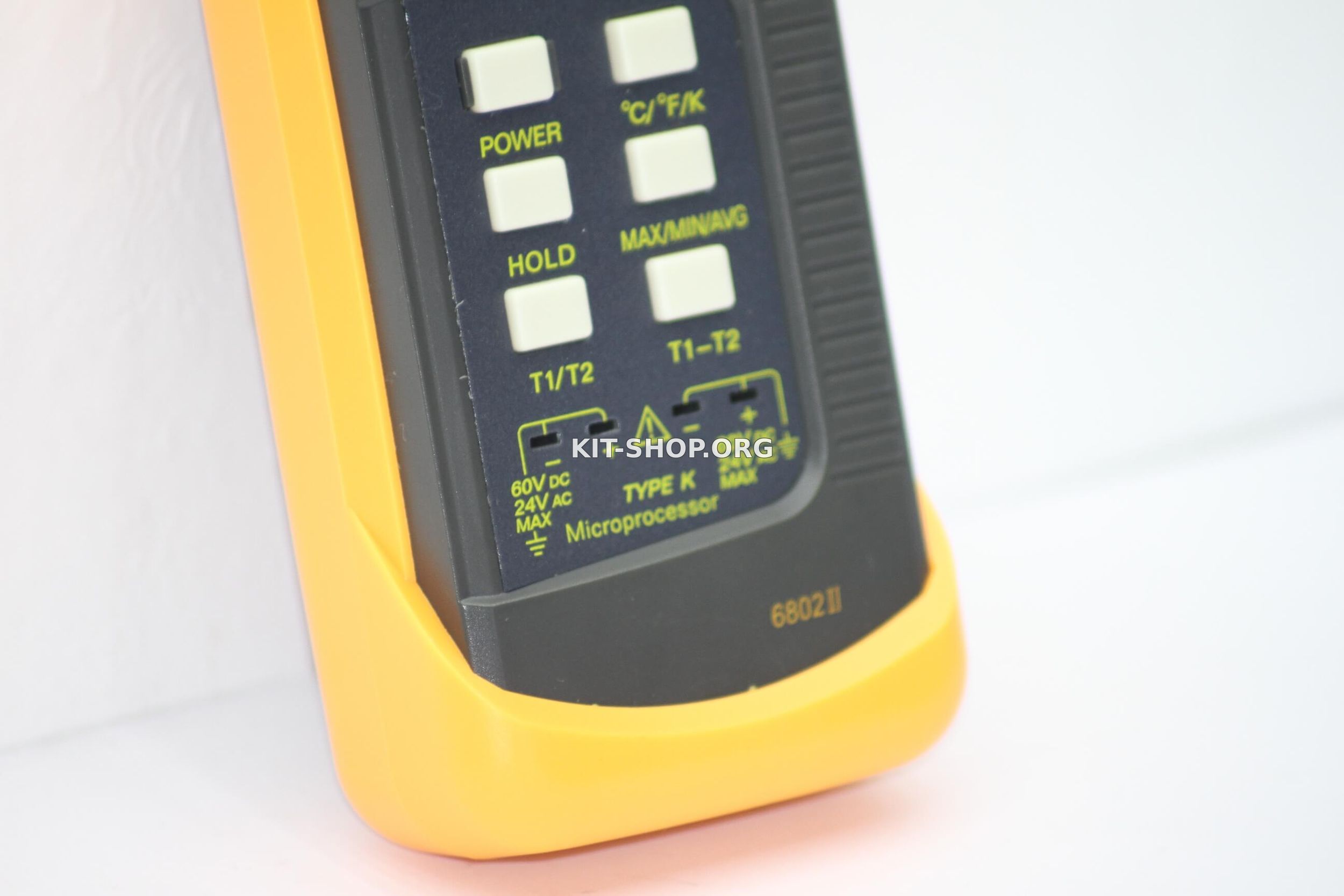

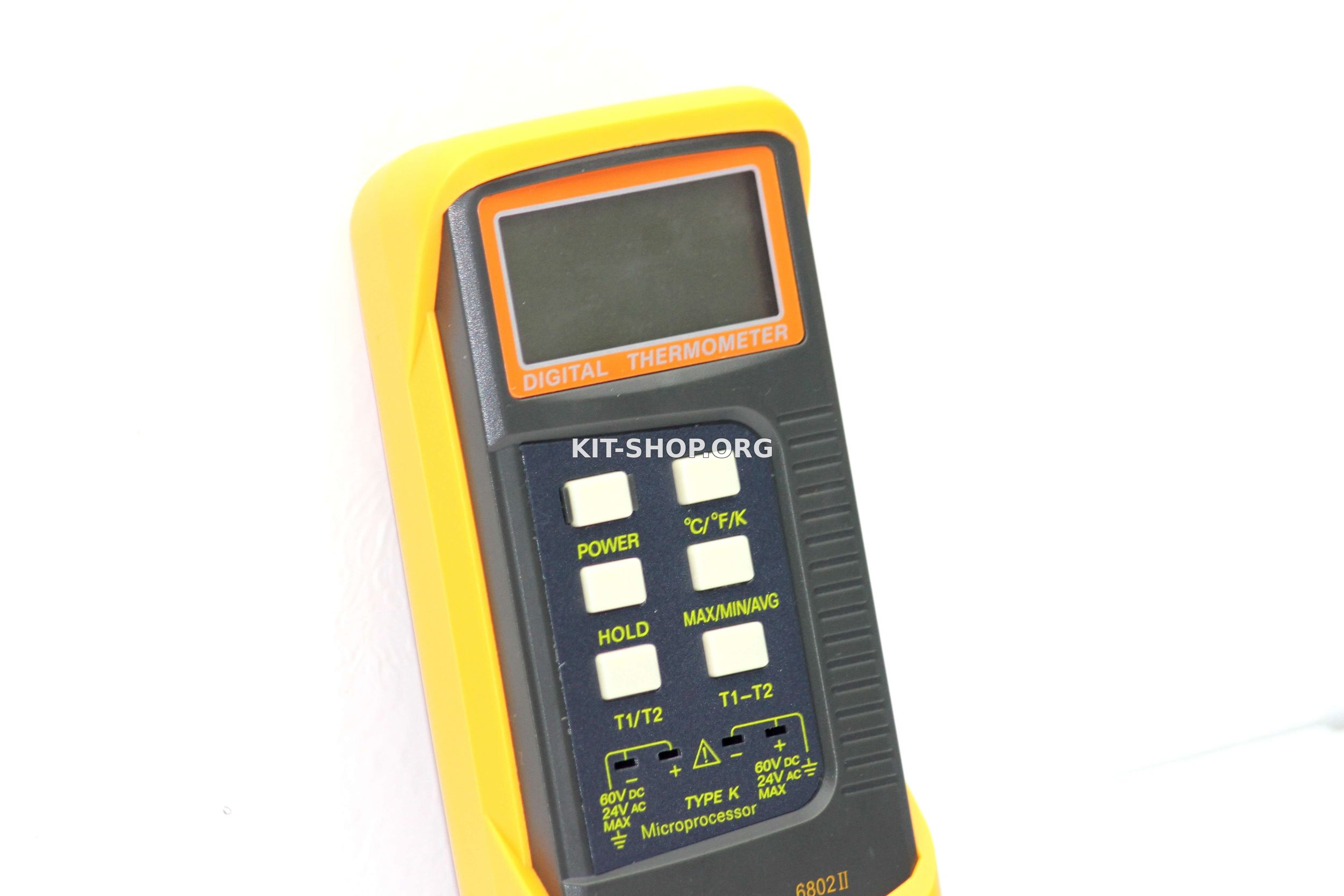

Пробежимся по кнопкам управления начиная с левой верхней кнопки. Эта кнопка пауер, для включения и выключения термометра.






Рядом расположена кнопка, которая конвертирует показания в цельсий фаренгейт или кельвин








Следующая кнопка HOLD, предназначена для заморозки данных.

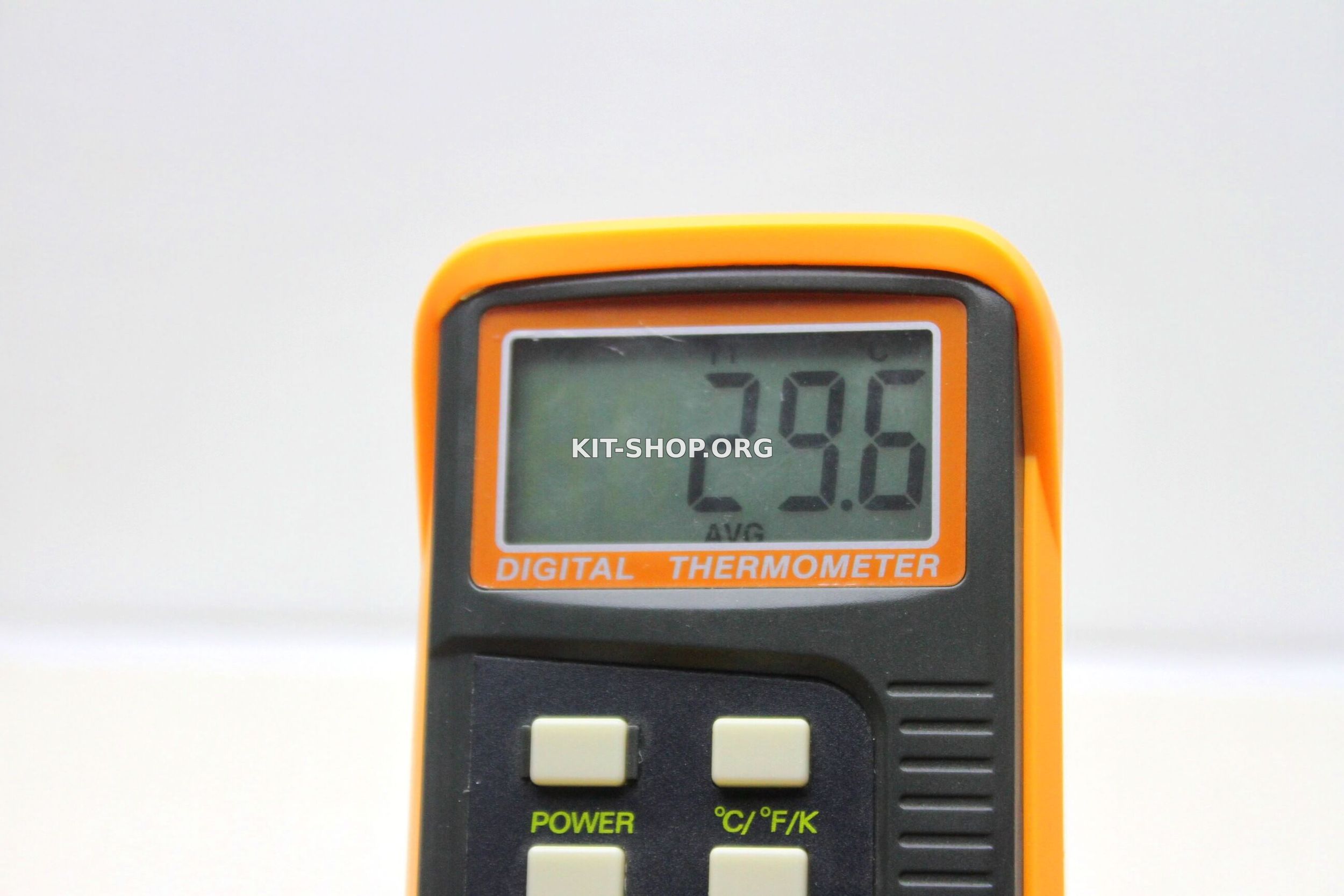

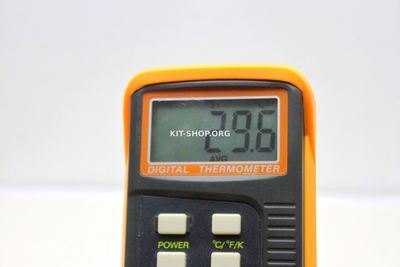

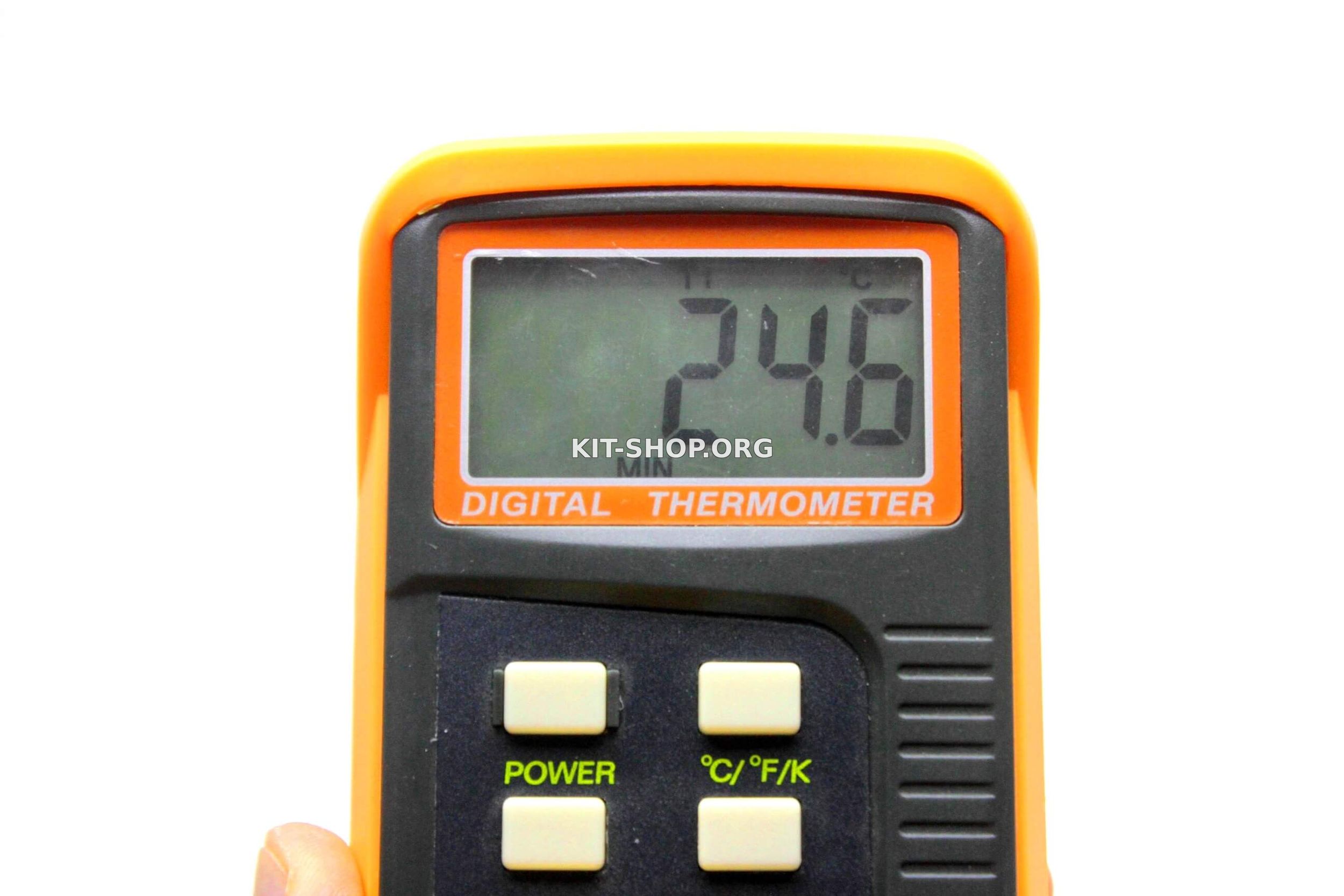

Рядом кнопка регистр, нажатием которой мы можем увидеть максимальное, минимальное и среднее значение температуры, которая была зафиксирована прибором после включения.






Нижняя левая кнопка - переключатель между каналами, рядом кнопка которая выводит на дисплей разницу температур на термопарах








Никаких лишних функций, все они очень пригодятся в лабораторных опытах да и не только.
Входные разъемы по словам производителя имеют защиту по напряжению.

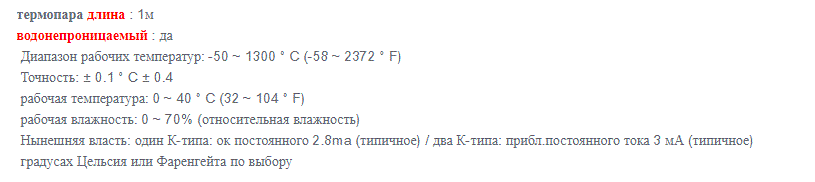

Термометр может измерять температуру от минус 50 до до плюс 1300 градусов по цельсию , при этом точность измерения всего 0,1% плюс минус 4 градуса по Цельсию, это очень сильное заявление.






К стати ! немало важным моментом является присутствие функции автоотключения прибора после 10 минут бездействия.

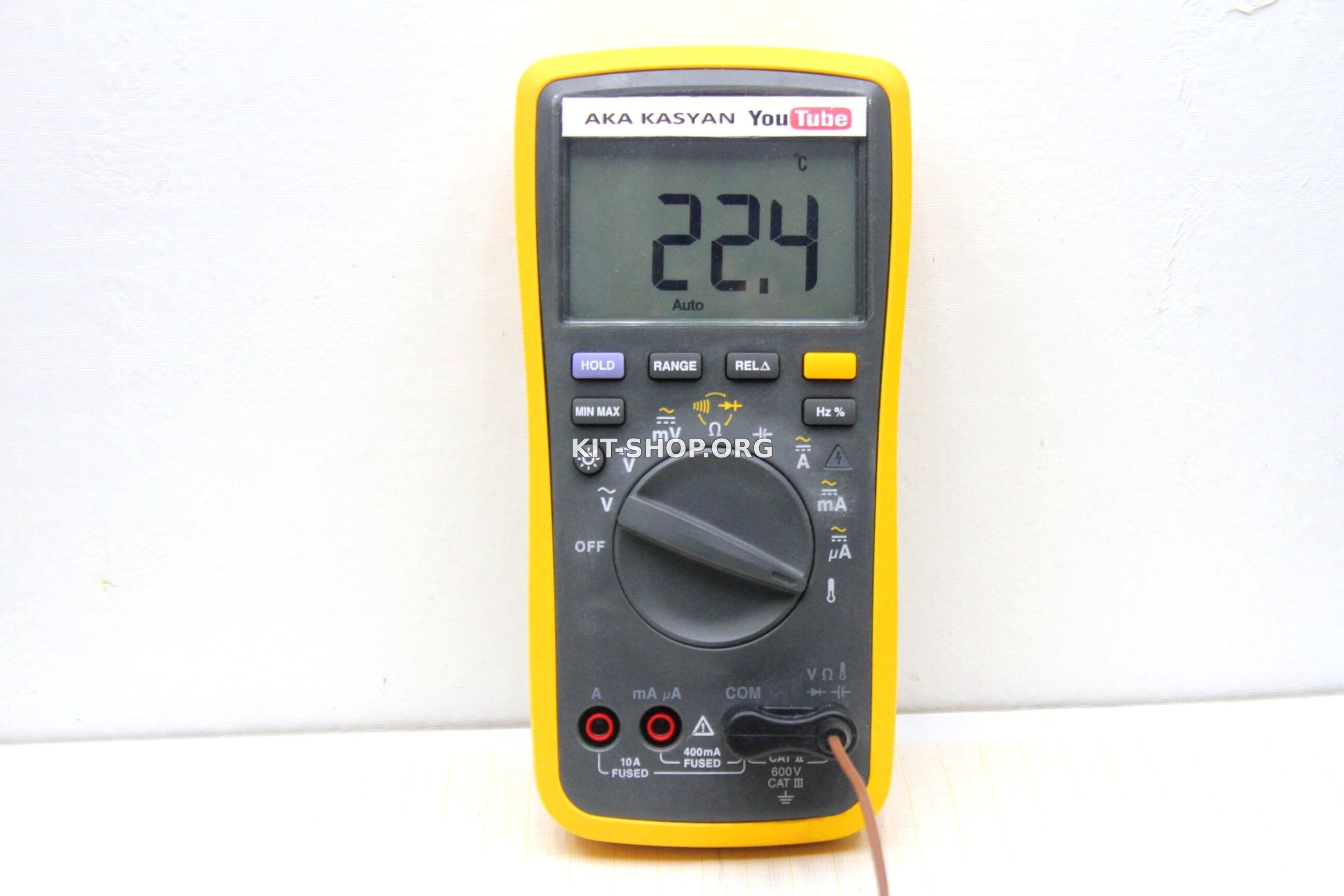

К сожалению высокоточных термометров в наличии у меня нет, для того , чтобы сверить показания, будем использовать функцию измерения температуры мультиметра FLUKE 17B+, она довольно точная, но погрешность все ровно больше, чем у китайского термометра.

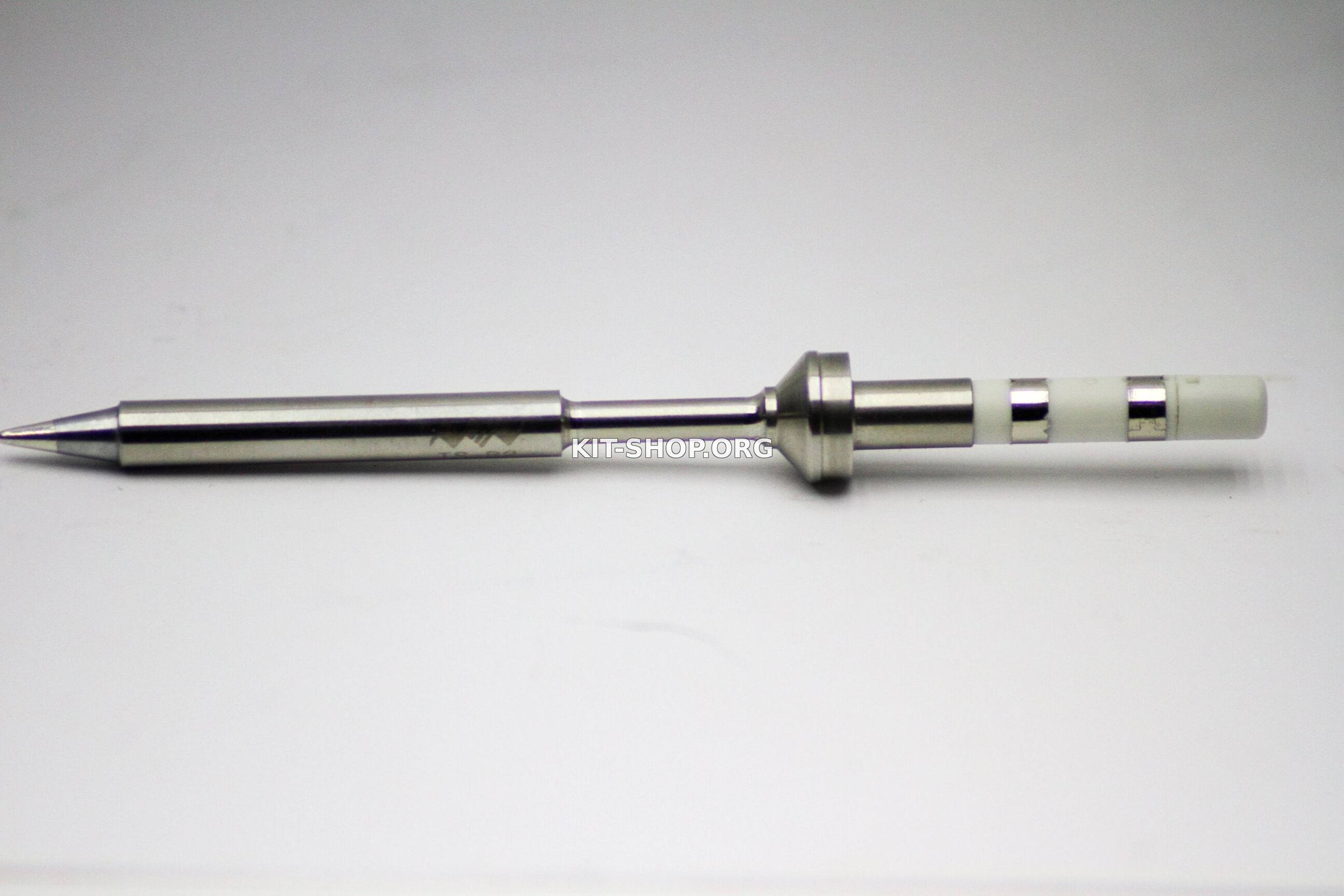

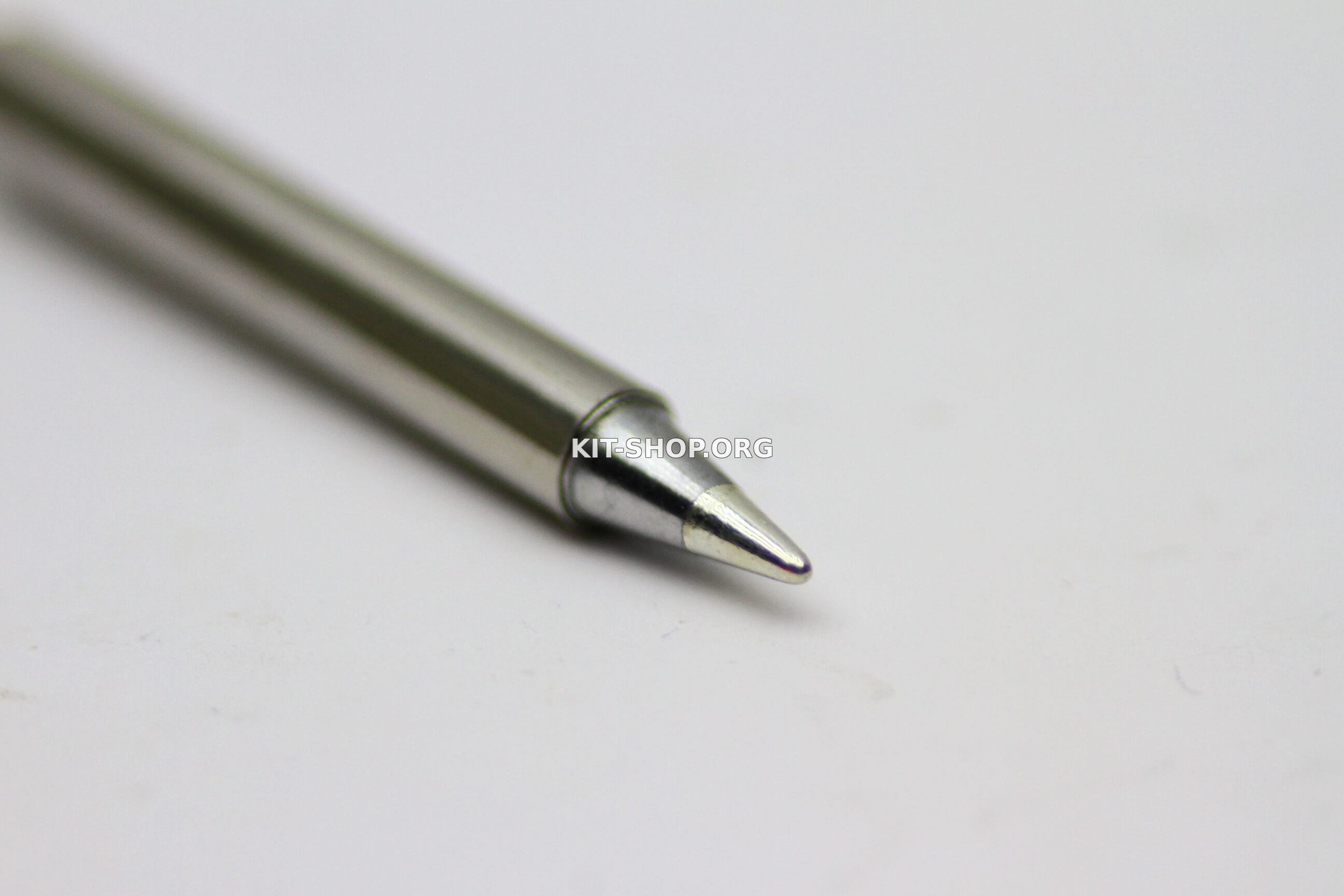

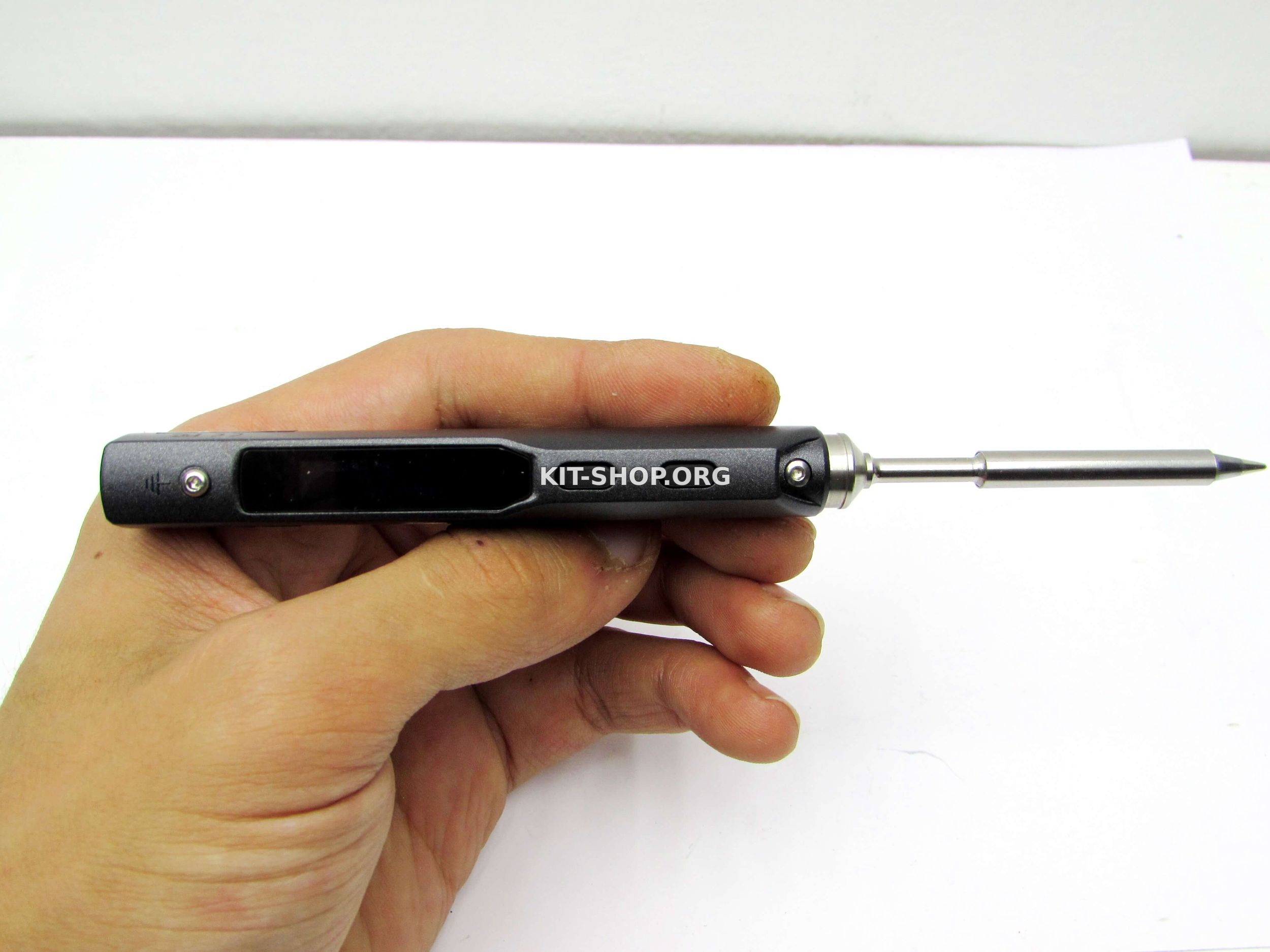

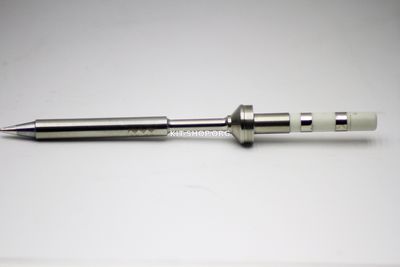

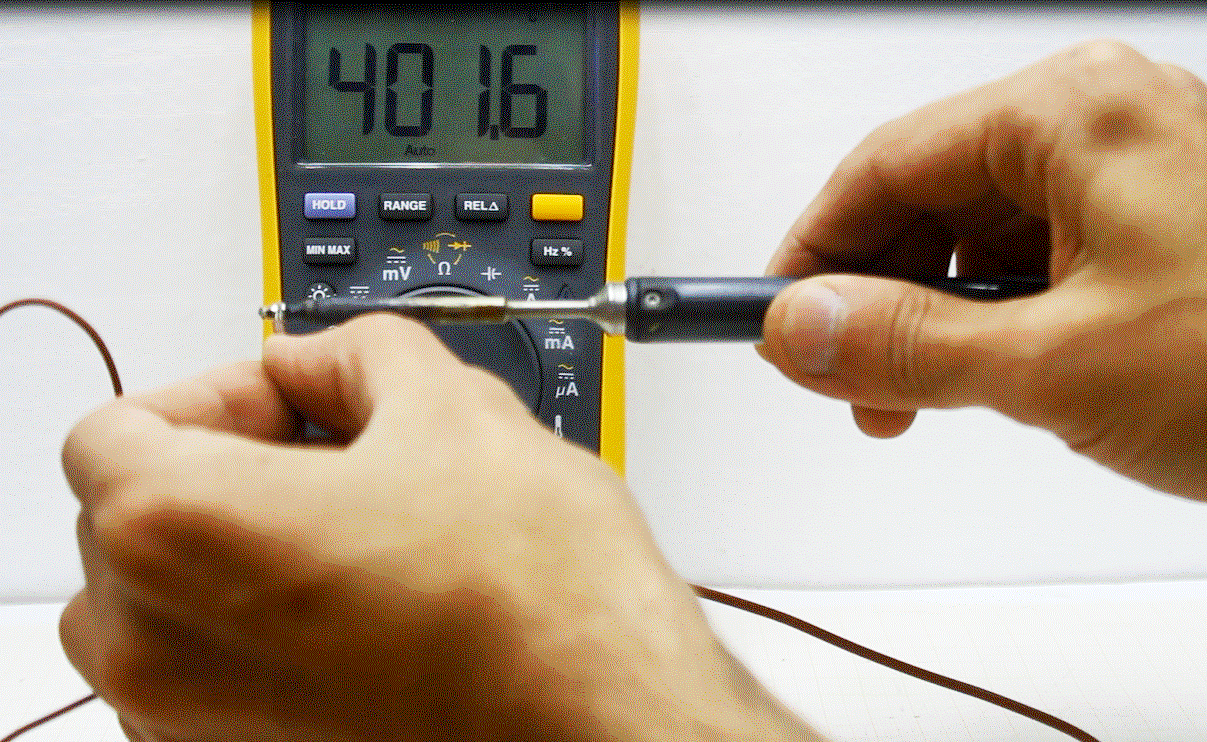

В качестве источника тепла паяльник тс100, точнее кончик его жало. Точность отображения температуры жала у данного паяльника очень большая так, как встроенная термопара находится на максимально близком расстояния от кончика.

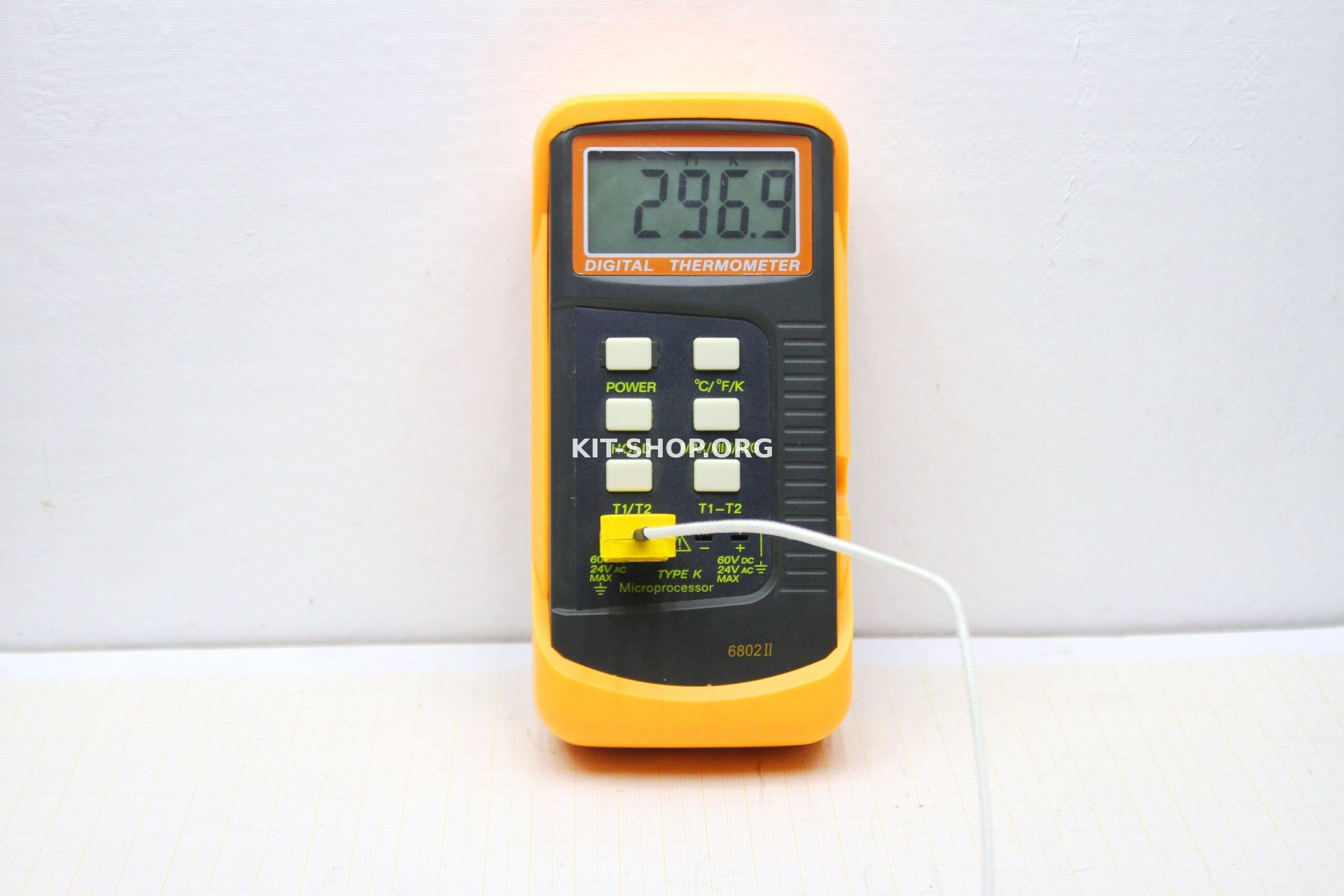

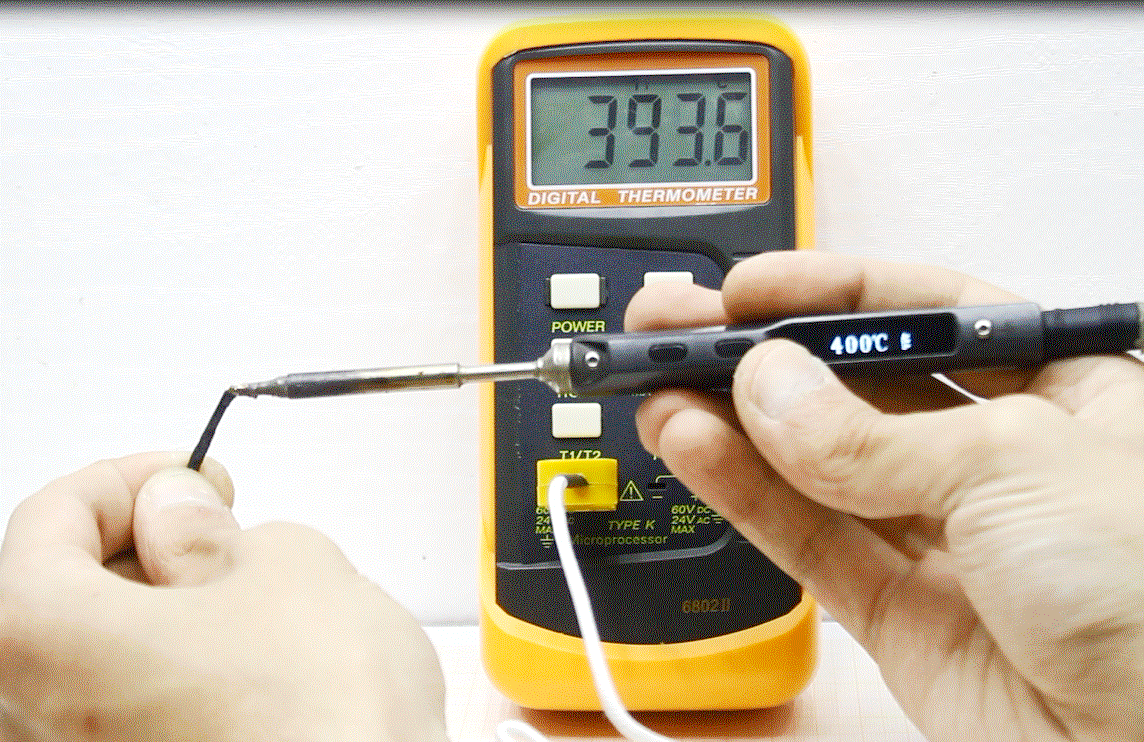

Условия в обеих тестах одинаковы, паяльник нагрет до 400 градусов и как видим показания обеих приборов почти одинаковы.

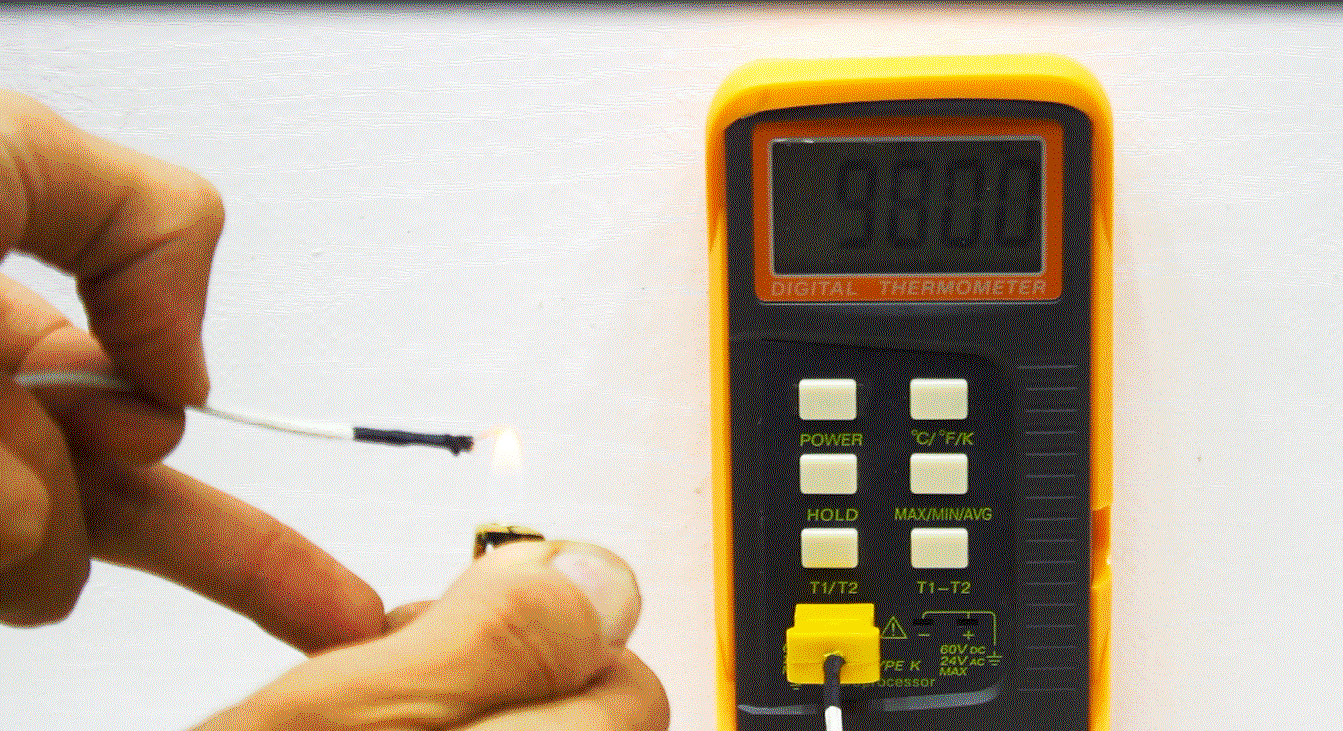

Чисто ради забавы измерим температуру пламени зажигалки.

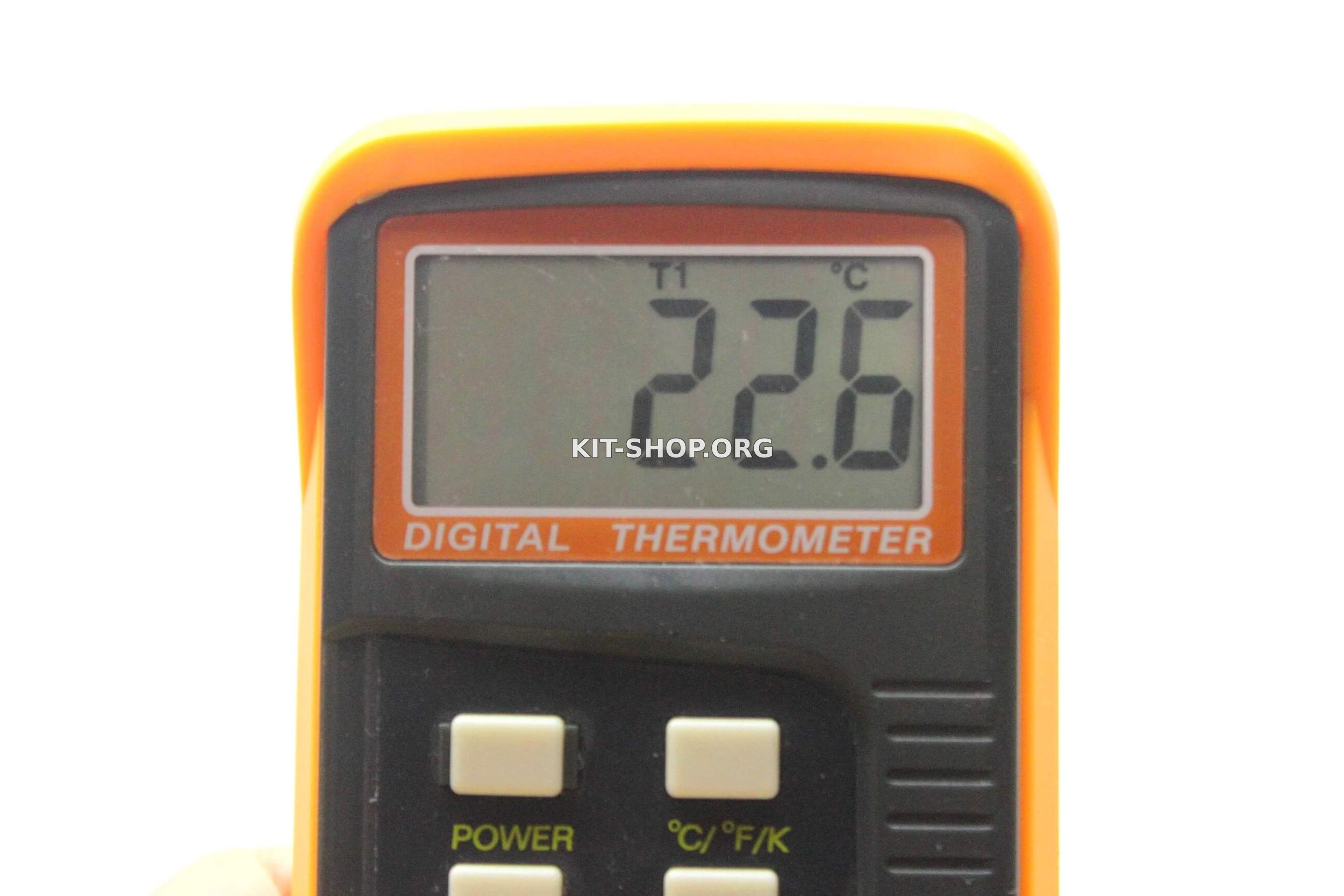

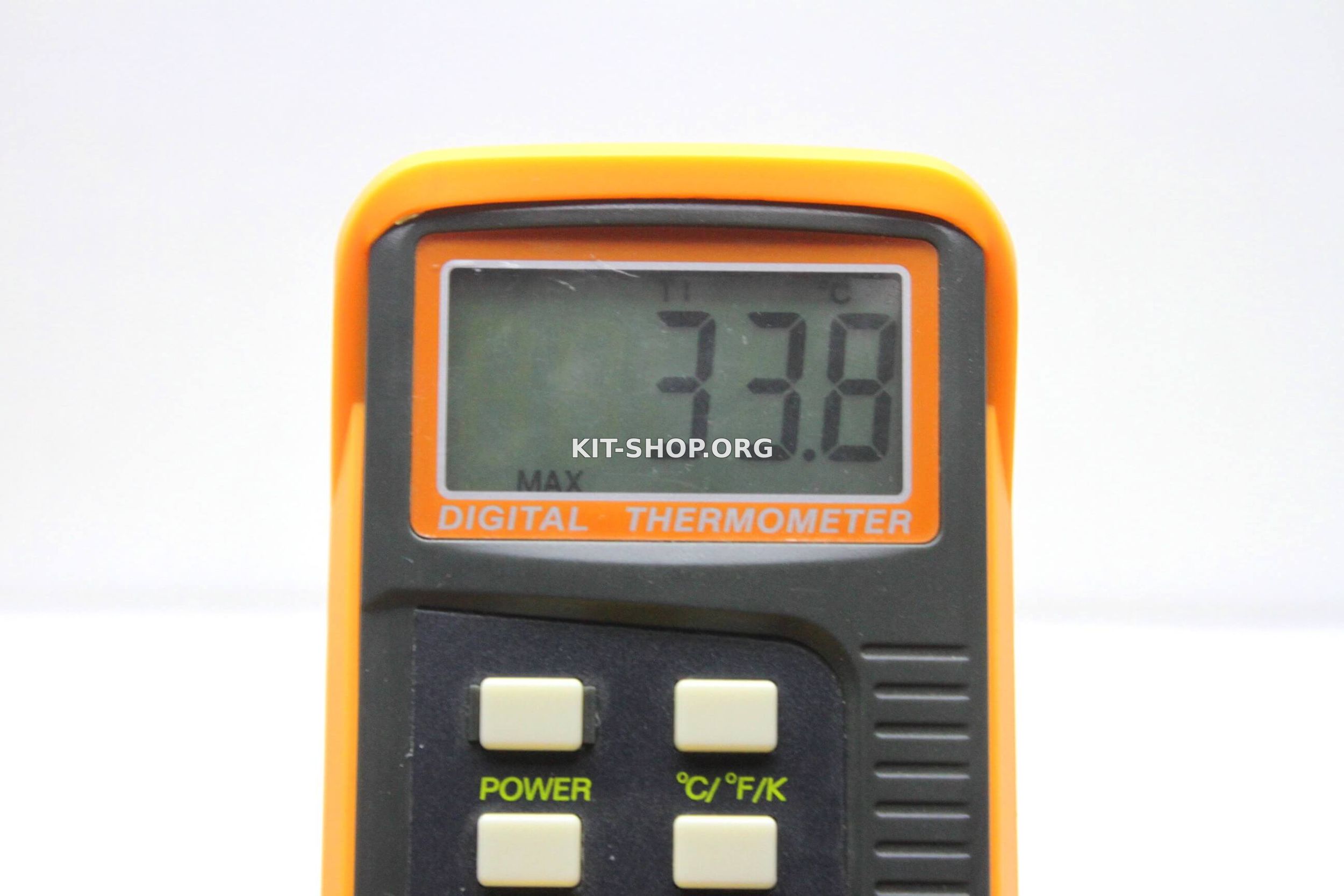

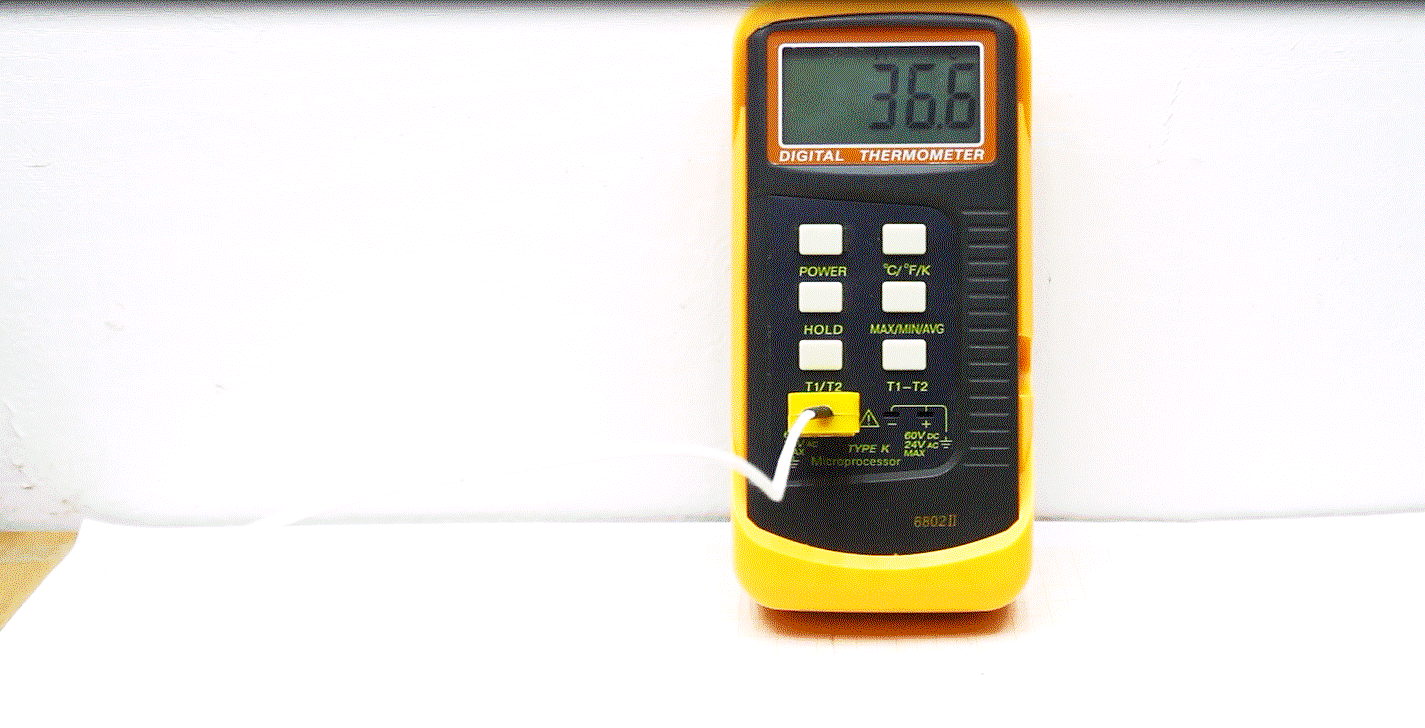

А это температура моего тела

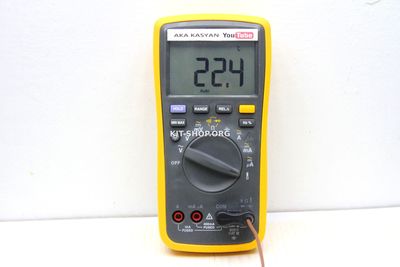

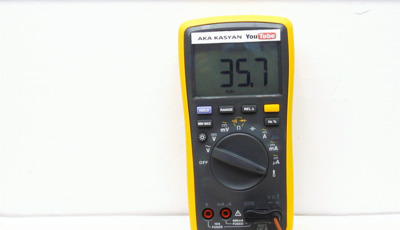

Тот же тест с FLUKE 17B+

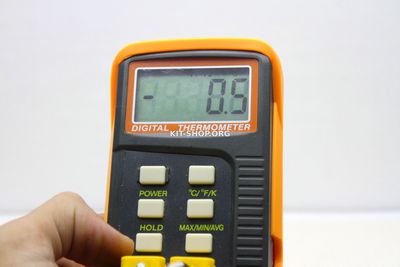

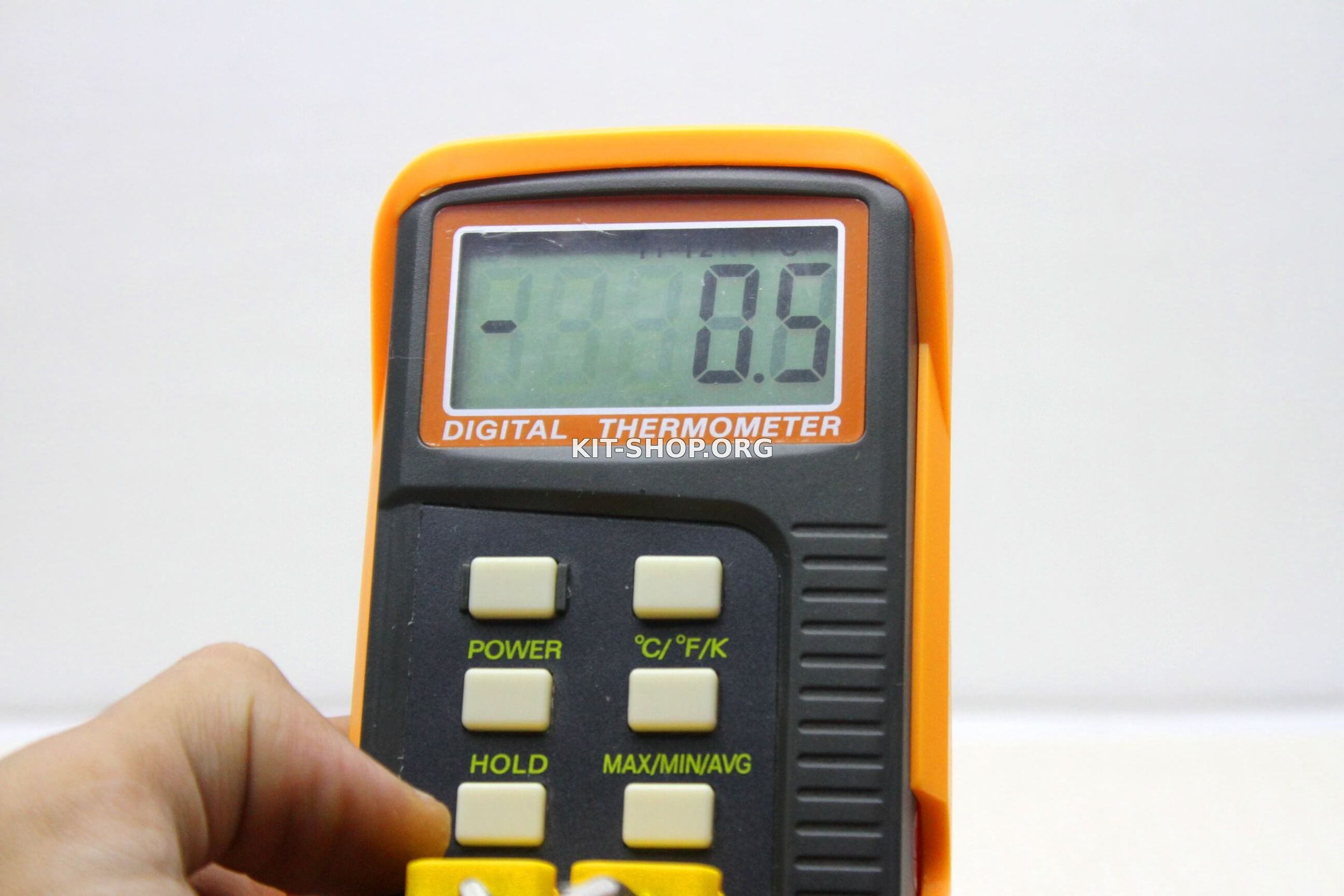

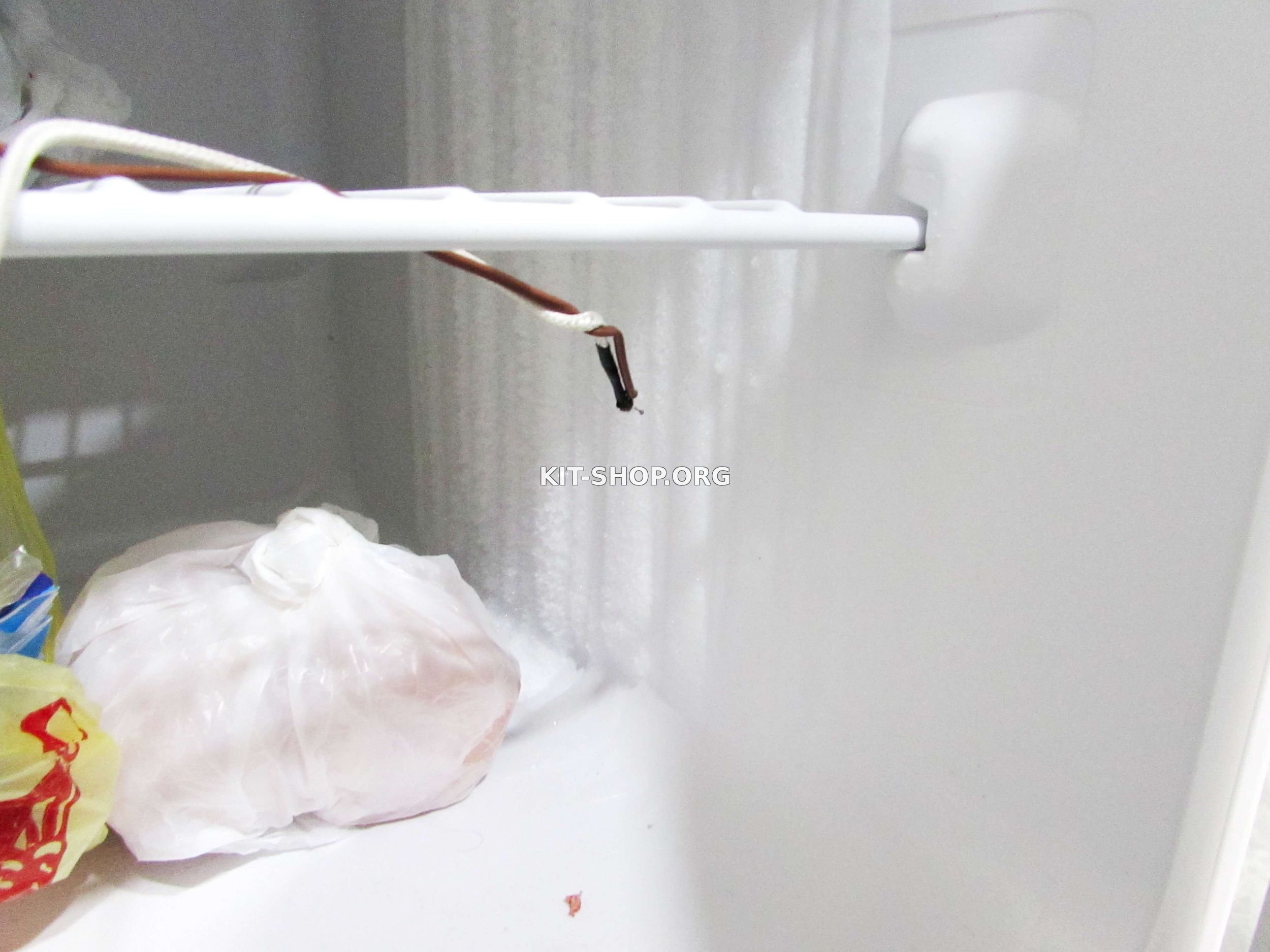

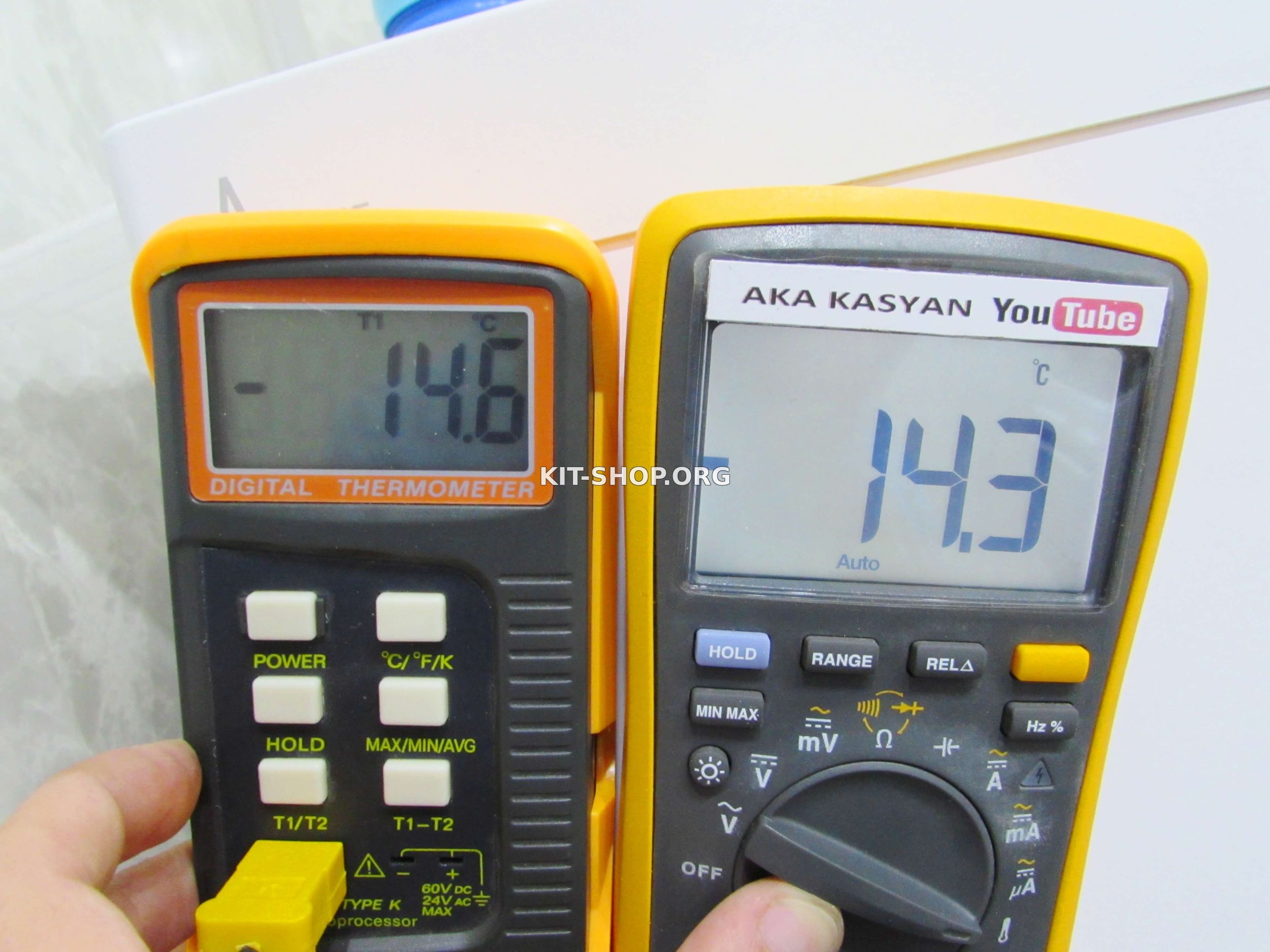

Но наш прибор измеряет еще и минусовые температуры, а так , как сейчас лето , решил засунуть термопару в морозильник.
Как видим показания приборов отличаются не на много.








Погрешность проведенных тестов 5-7%, и это только моя вина, для идеальных замеров нужны идеальные условия, но думаю итак все понятно, термометр высокоточный.
Ну и в конце давайте разберем прибо и посмотрим на внутренности.

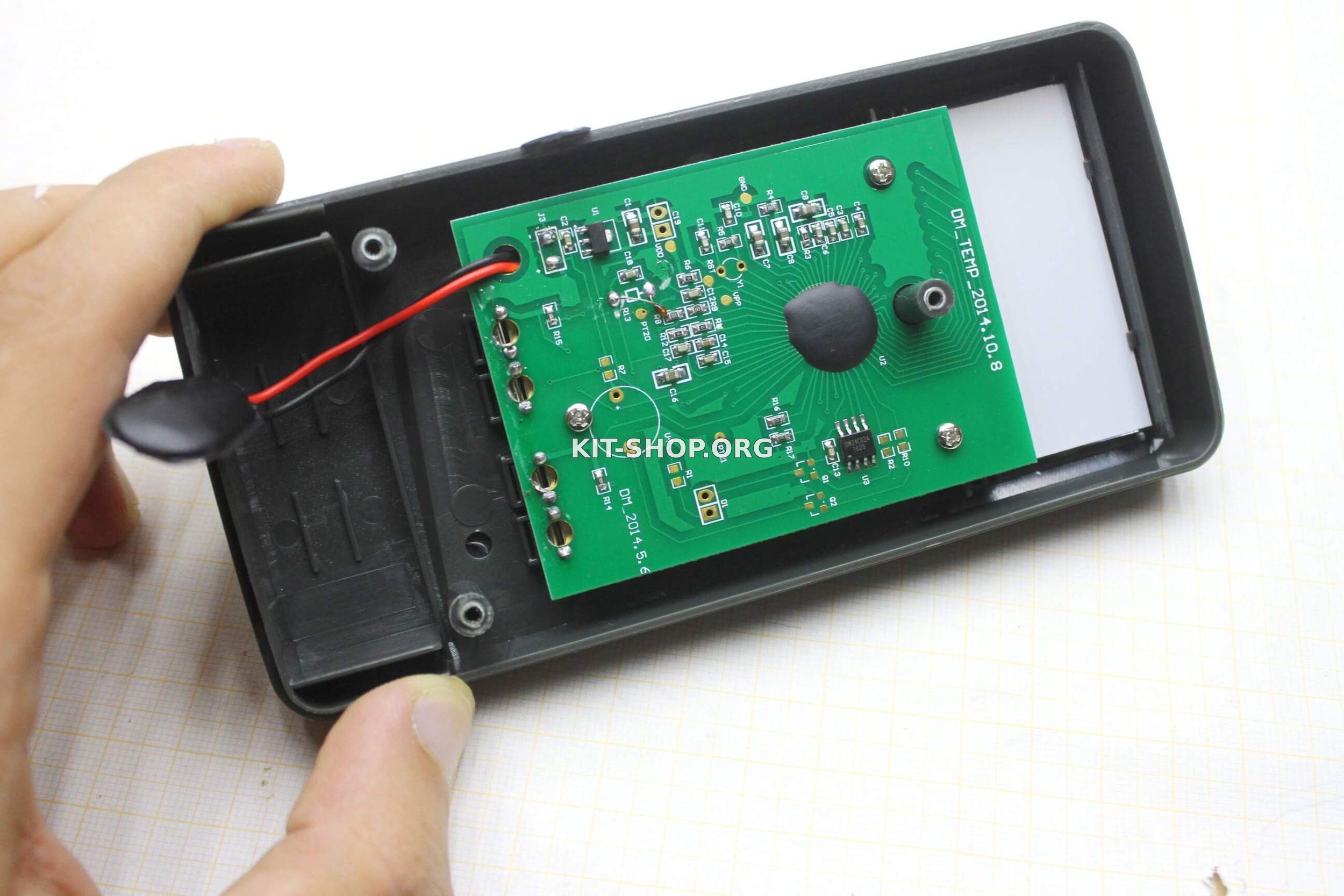

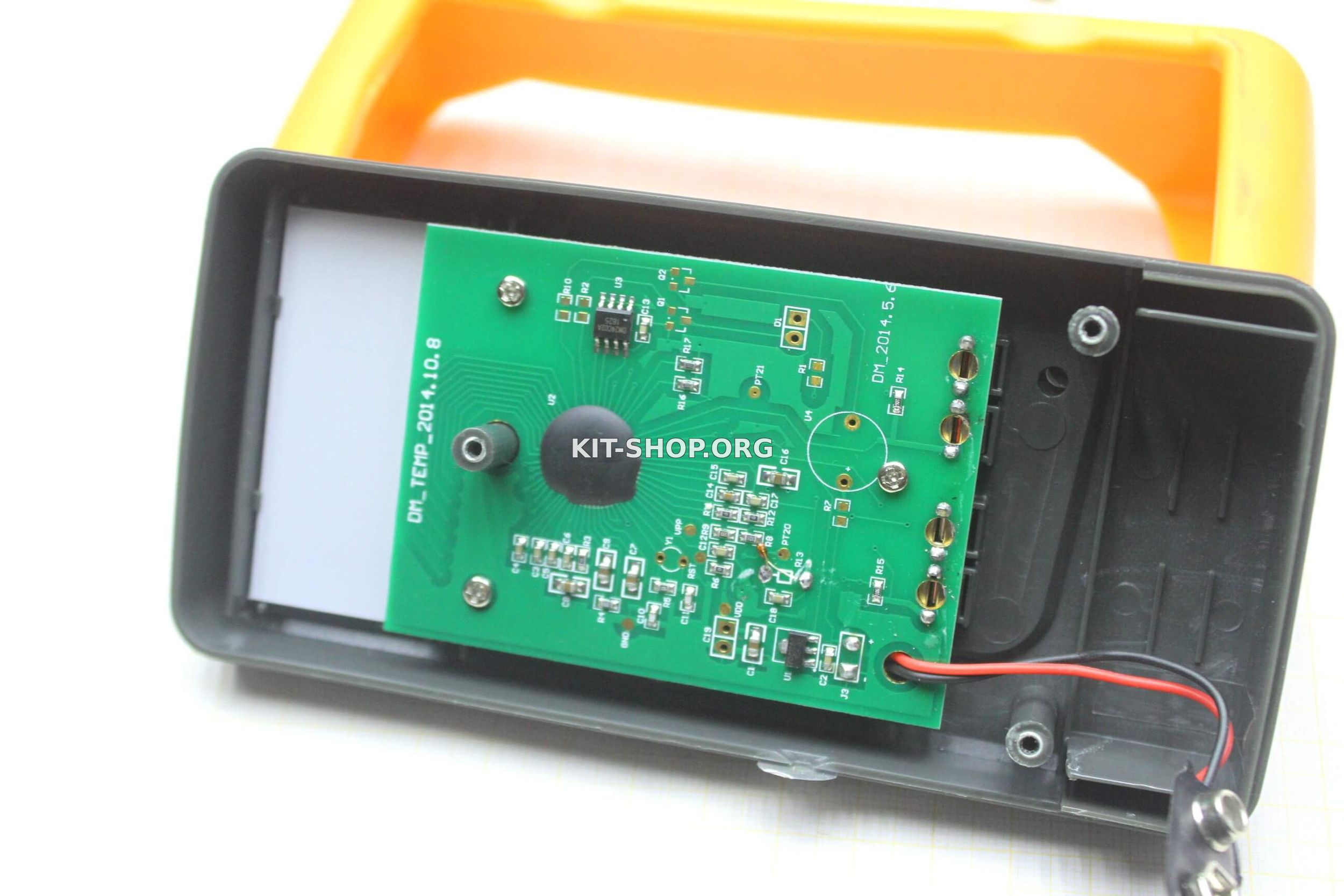

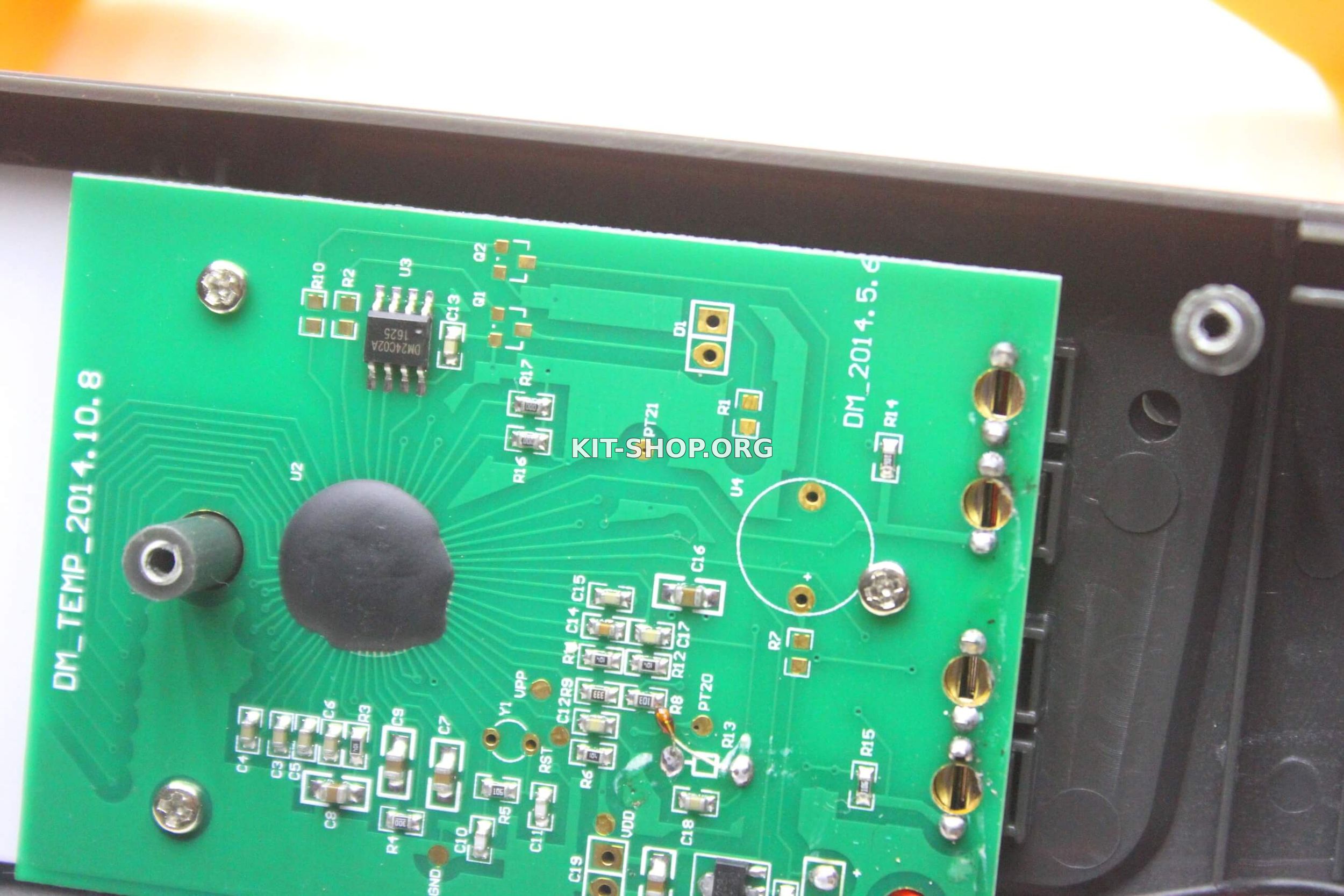

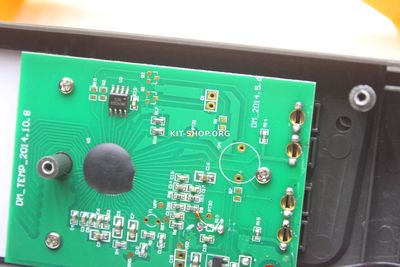

Как видим тут все бюджетнинко, залитая микросхема , как в дешевых мультиметрах.







Обратите внимание на некоторую позолоту, которае имеется на плате. Тут в принципе ничего интересного, поэтому собираем обратно.







Плюсы.
Прибор хороший, мне лично понравился. Материалы использованные для сборки дешевые, но на вид все выглядит прилично. Радует наличие кожуха. Отличный функционал и высокая точность измерений.

Два канала дают большой бонус, такую фишку в радиолюбительском деле можно использовать например для замера температуры на силовых ключах и выпрямителе в импульсных источниках питания и не только, в опытах по физике , химии, механике такой прибор обязательно пригодится.









Минусы
Придираться к сборке не буду, она не на самом высоком уровне , но сделан лучше многих мультиметров такого же ценового диапазона.


Реальных недостатков не заметил, прибор не глючит, показания точные, а вот отсутствие подсветки дисплея для меня довольно критично





В общем если вам нужен высокоточный и удобный прибор среднего ценового диапазона, то смело берите.
