DC-DC стабилизатор напряжения и тока

Товар  можно купить тут

Пришла очередная посылка из Китая с интересным модулем.

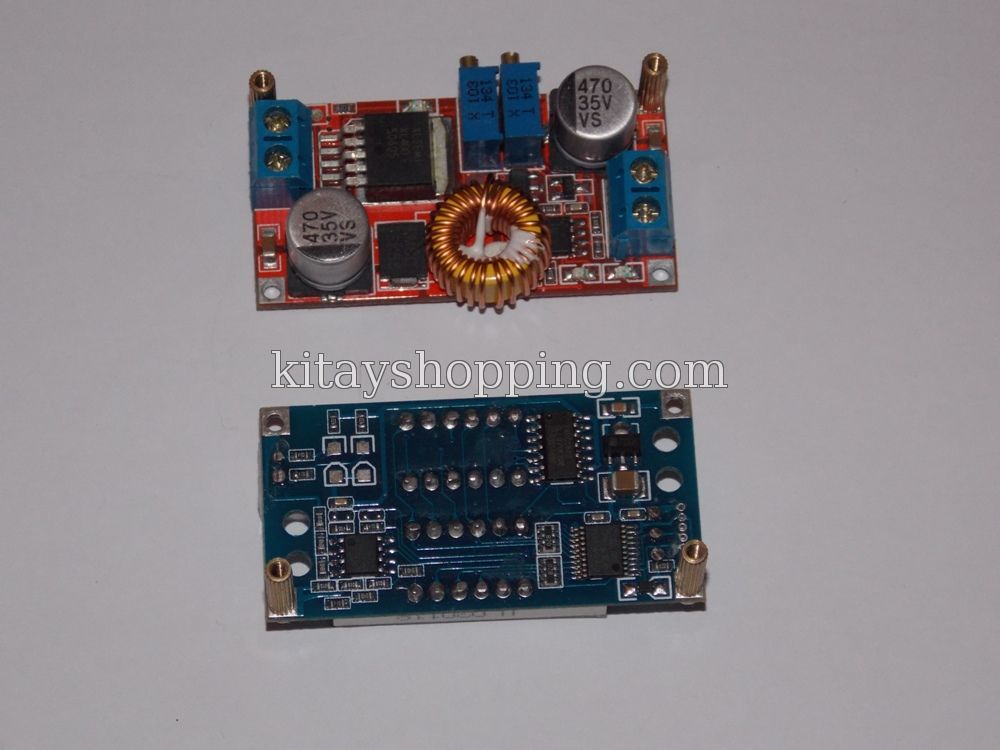

Это понижающий преобразователь напряжения, который есть в продаже в 2-х вариантах:
1.    только плата преобразователя (цена около 3$),

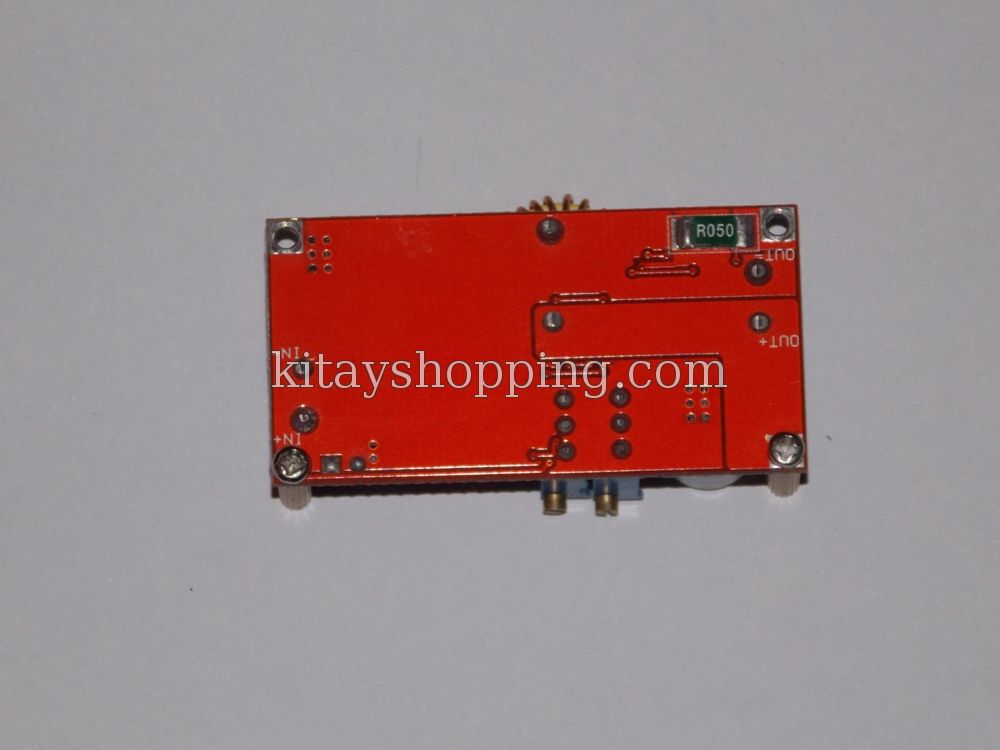

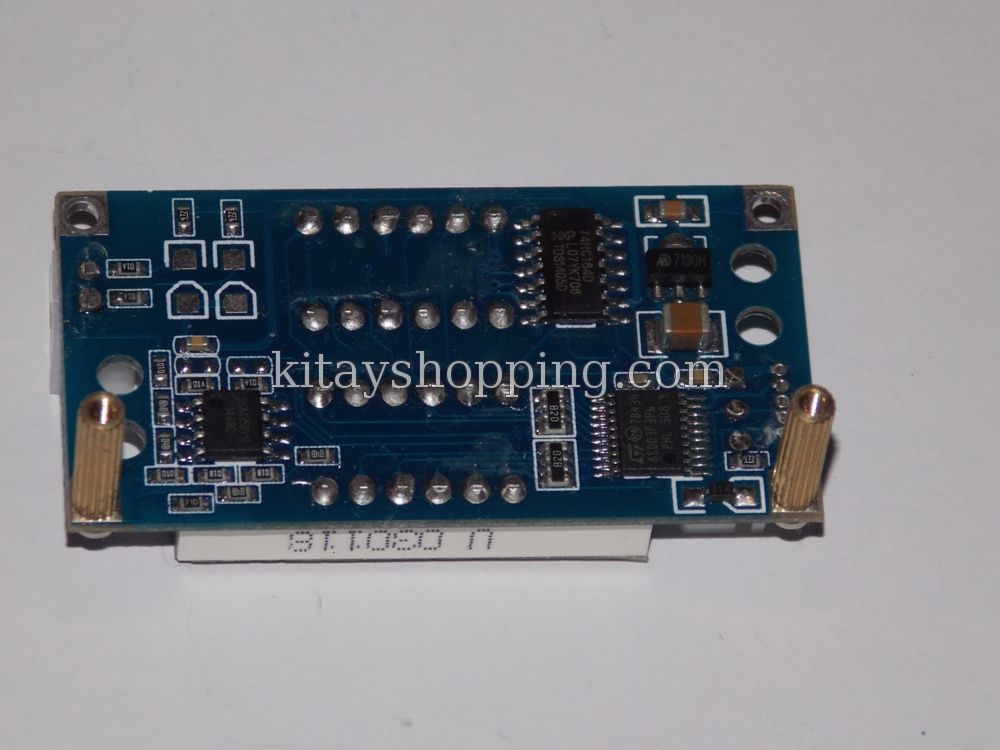

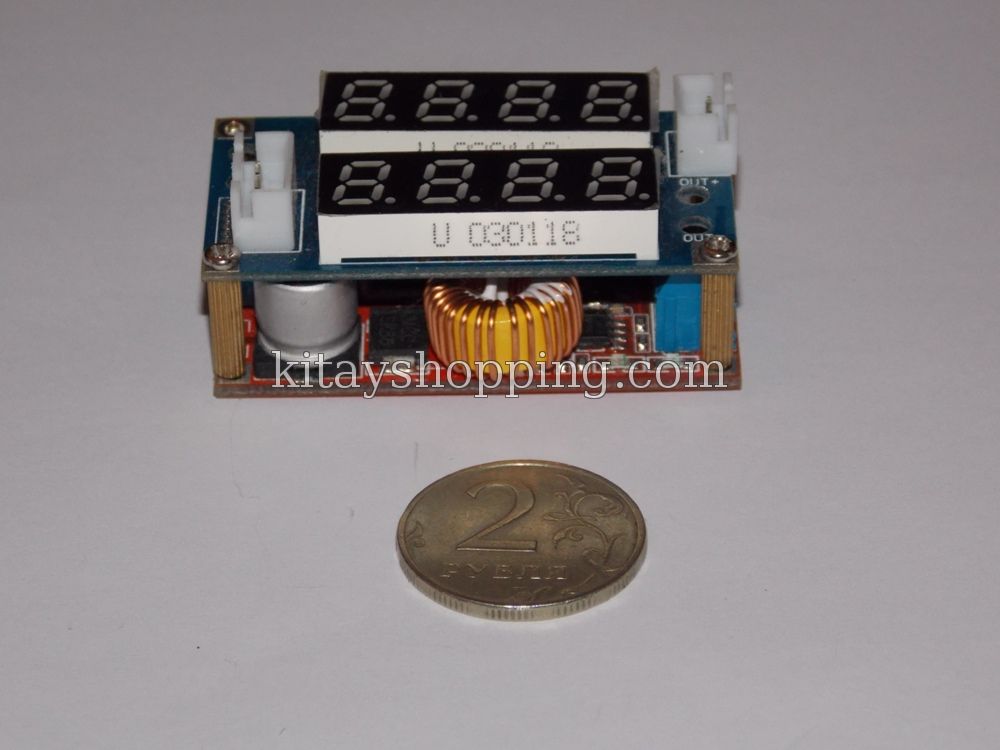

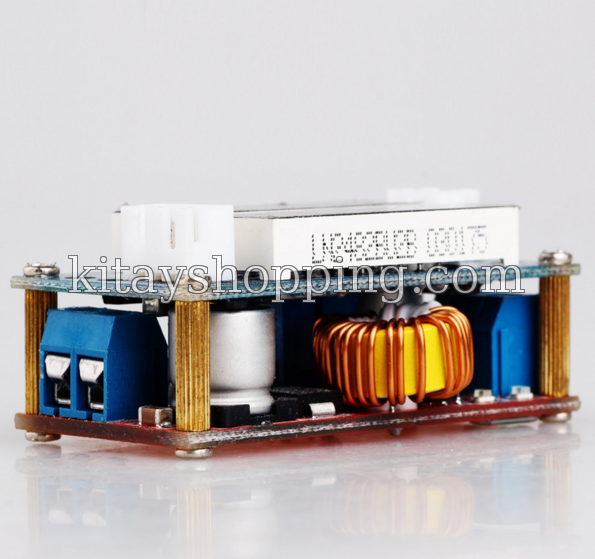

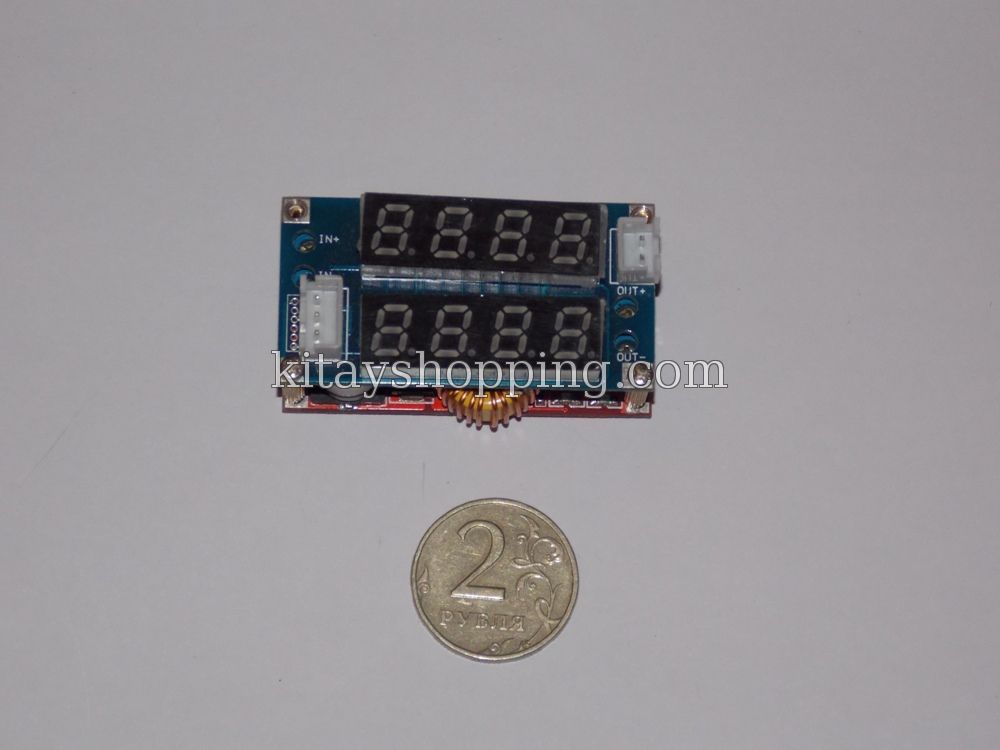

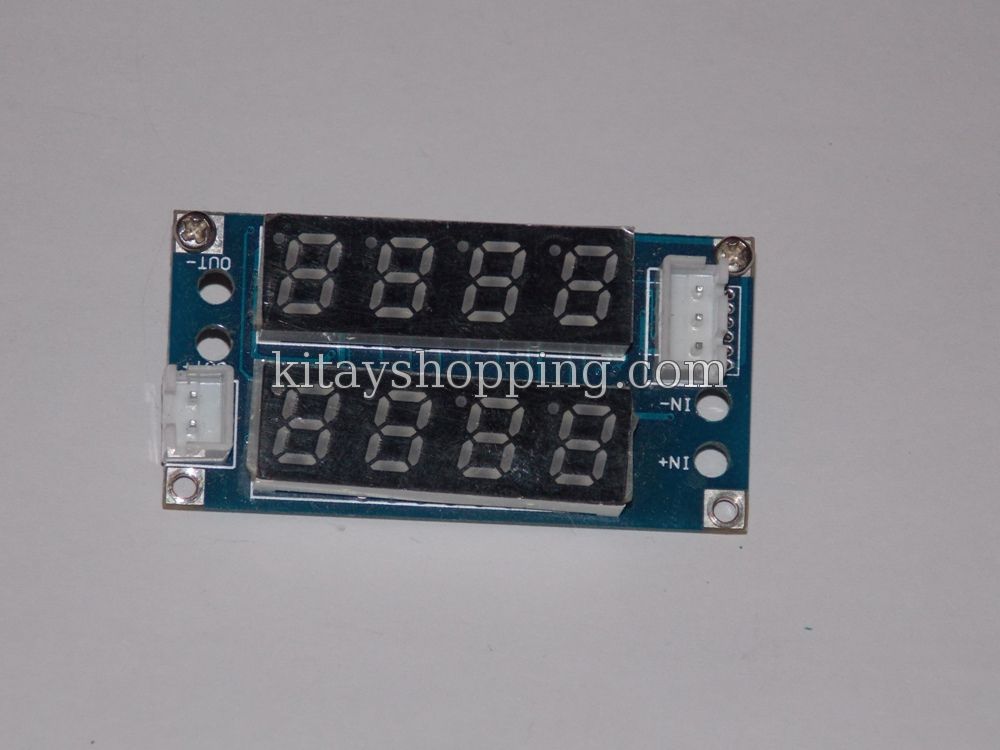

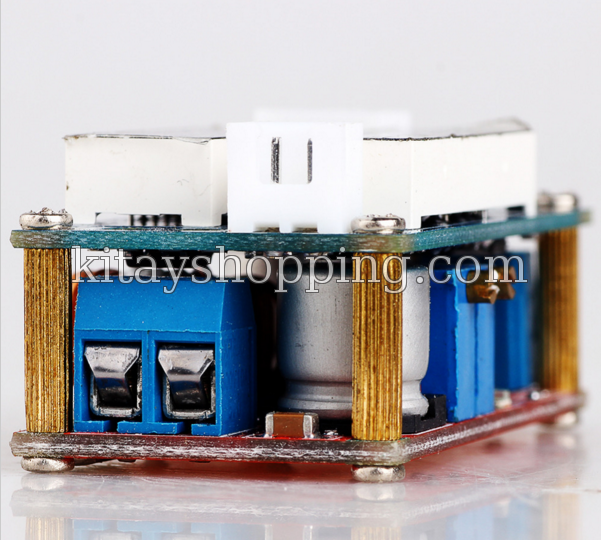

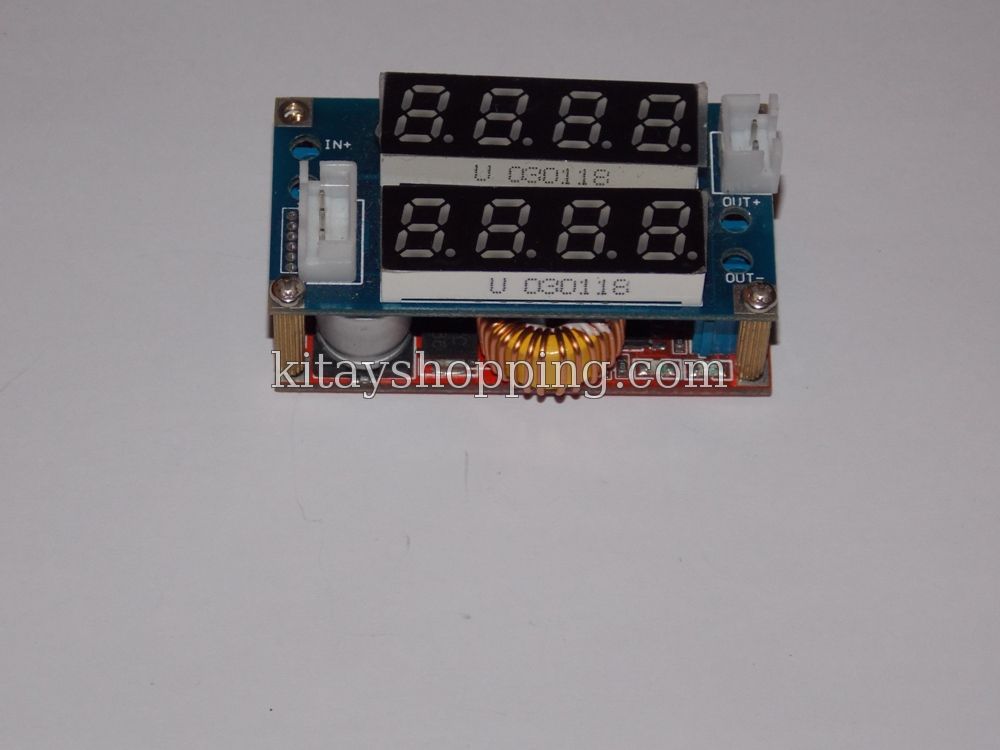

2.     сверху на металлический стойках добавлена плата индикации тока и напряжения на 7-сегментных светодиодных индикаторах (цена около3$).




Здесь мы рассмотрим 2-ой вариант.

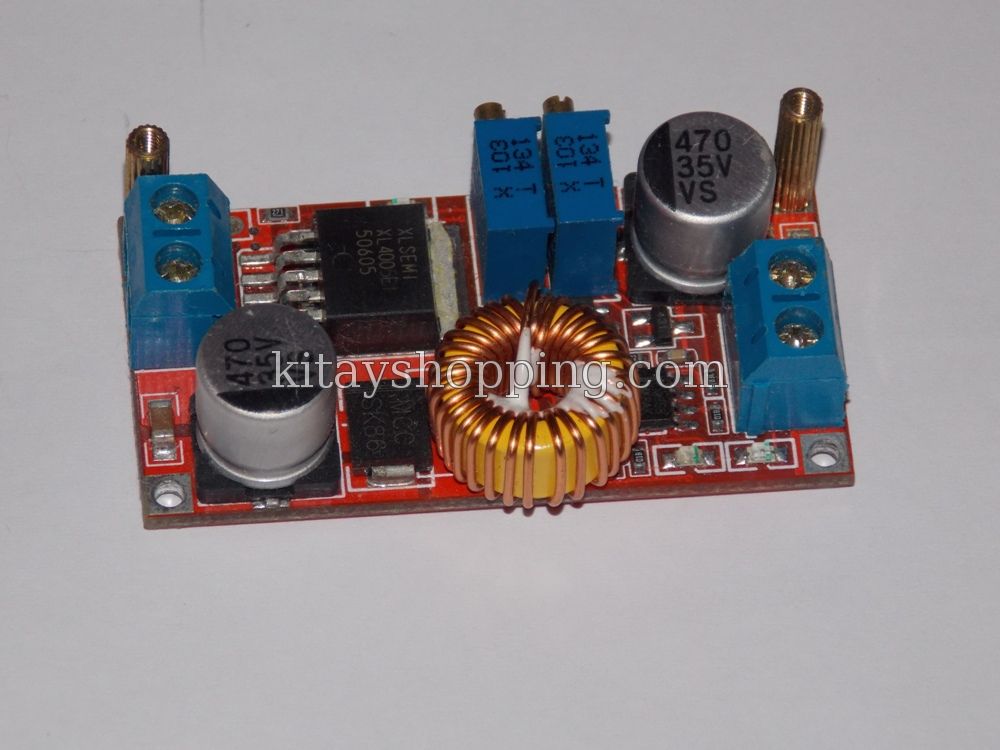

Схема основана на чипе XL4005E1, который напоминает широко используемую LM2596S, но это более мощный вариант, т.е. здесь максимальный регулируемый ток до 5А, разумеется, при добавленном радиаторе(и не забыть про термопасту!).Без радиатора ток не должен быть выше 3А.




Остальные  заявленные производителем характеристики:

1. входное напряжение от 5В до 32В,

2. выходное напряжение от 0.8В до 30В,

3. КПД до 95%

4. пульсации сигнала на выходе < 50 мВ

5. частота переключения 300кГц

6. LED индикаторы быстродействующие со скоростью обновления сигнала 200 мсек и точностью измерения 0.1%.

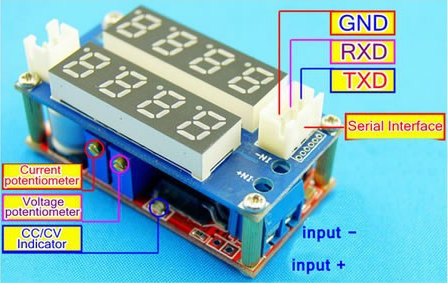

Максимальный ток  и напряжение на выходе устанавливается многооборотными резисторами.

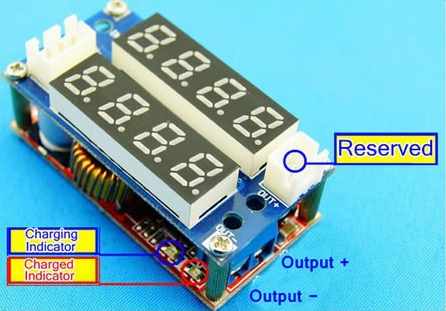

Производитель рекомендует модуль для зарядки широкого ряда аккумуляторов и на нижней плате есть 3 светодиода показывающих режим работы.






 Отдельно расположенный красный LED показывает, что включен режим ограничения тока, синий горит в процессе зарядки  (но при небольших Uвых не светится), другой красный (вблизи синего)  загорается при окончании зарядки.
В схеме использован чип операционного усилителя LM 358 (2 ОУ в одном корпусе).
На одном построена схема ограничителя тока, на другом - компаратор индикации окончания зарядки.





Кстати, этот модуль почти готовый лабораторный блок питания, потому что в нем есть защита от перегрузки и короткого замыкания. Надо только вставить в  корпус и вывести на переднюю панель регулировочные потенциометры. Разумеется, каждый раз подкручивать отверткой эти мелкие резисторы не хочется. Но если просто поменять многооборотные резисторы на обычные, то упадет точность настройки. Для этогоможно вместо каждого многооборотного поставить два - для грубой и точной настройки.
