DC-DC преобразователь с 0.9В до 5В.



Товар  можно купить тут

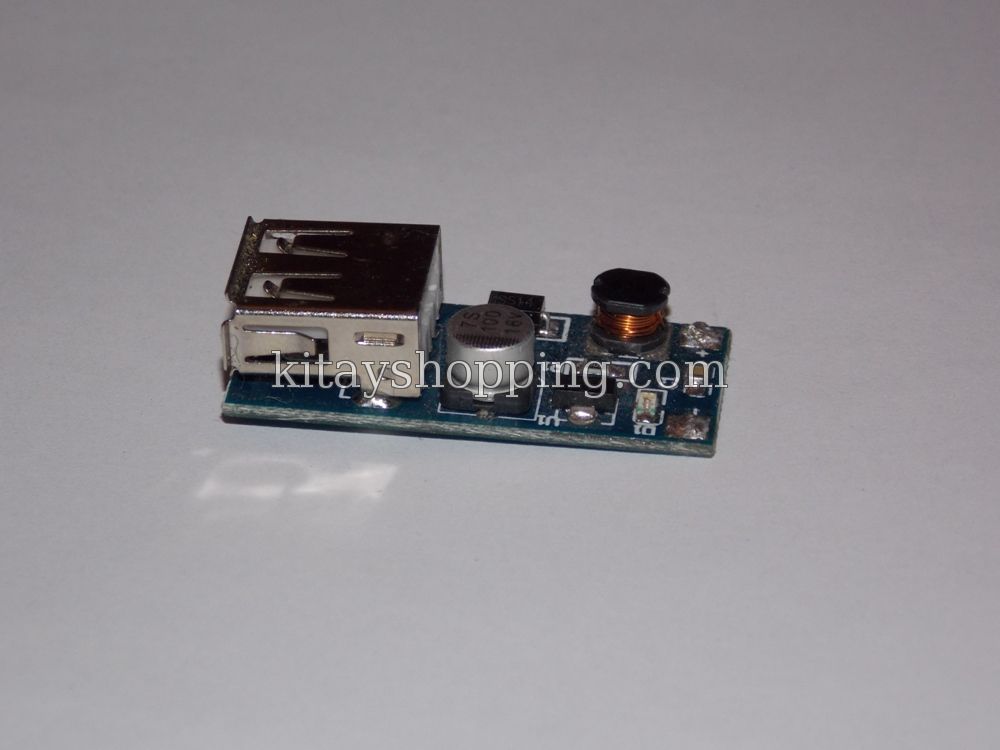

Небольшая плата размерами 34мм х 16,2мм, представляет собой преобразователь с 0.9В до 5В с выводом  на USB разъем.

Заявленные продавцом характеристики:

1. повышает напряжение с 0.9В до 5В.

2. ток до 600мА, если питать от 2-х элементов типа АА, а от одного - ток до 300мА

3. КПД до 96%

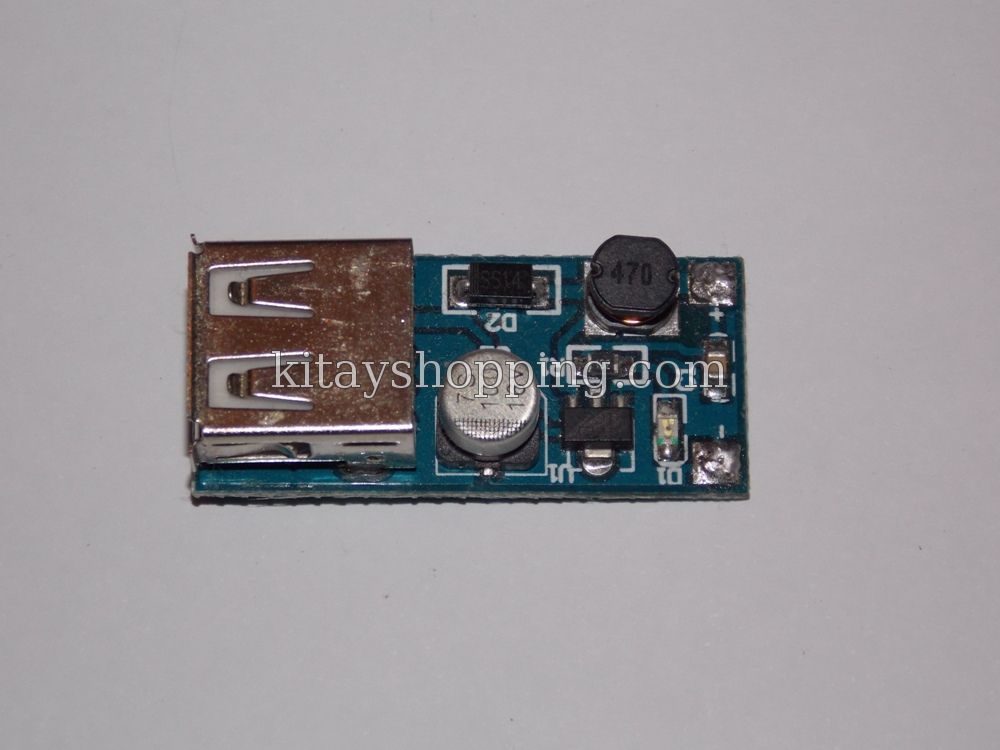

Собран на микросхеме СЕ8301. На входе стоит светодиод, который загорается, если входное напряжение выше 1.8В.



Для устройств работающих автономно от аккумулятора одна из главных характеристик это время их работоспособности, т.е. в данном случае очень важно потребление тока самого модуля.

Измерения показали, что без нагрузки потребление модуля от 2-х элементов АА около 0.8мА, от одного - 0.4мА. Можно уменьшить это потребление до 30мкА, если отпаять индикаторный светодиод или резистор ограничивающий его ток.

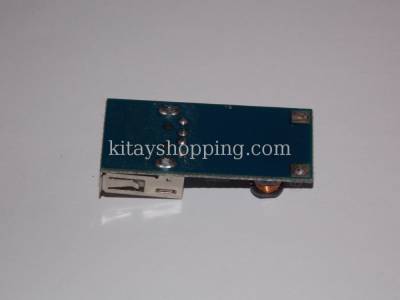

Модуль маломощный и под нагрузкой выходной  ток и напряжение сильно зависят от входного.Так что 5В на выходе при низком входе никак не получается. КПД также заметно падает (ниже 70%), если нагрузка потребляет ток близкий к максимально заявленному. Кроме того, на выходе довольно высокие пульсации напряжения. Их можно уменьшить в несколько раз подпаяв параллельно к конденсатору на выходе (100мкФ) дополнительную емкость. Можно припаять smd конденсатор с обратной стороны платы.



Пожалуй, оптимальное применение модуля это питание от Li-ion аккумулятора, тогда на нагрузке в пределах 500мА на выходе можно ожидать напряжение близкое к обещанным 5В.

Товар  можно купить тут

Категория: ЭЛЕКТРОНИКА | Добавил: Admin (2015-10-26)
Просмотров: 695 | Комментарии: 2
Всего комментариев: 2
avatar
0
1
да при 4в кпд будет небольше 70 проц а при 3.5в акума на входе  жрать будет 1апер  а отдавать в нагрузку 400-500ма - слово кпд не относиться к этой плате
avatar
0
2
поэтоу  и покупать все эти платы на 50-100кгц за 50-70ре  неочень интересно просто выброс денег для кита
