Цифровой вольтамперметр 100 В 10 А

Товар  можно купить тут

Возникла идея обзавестись лабораторным блоком питания. Цены на готовые кусаются, а вот собрать самому вполне по силам. Для визуализации выходных параметров задуманного блока питания был приобретен китайский готовый ампервольтметр постоянного тока.

Основные характеристики устройства как нельзя лучше подходят для отображения выходного напряжения и тока потребления БП, а именно:

- диапазон измерения:  0-100 В 0-10A

- рабочий ток: ≤20mA

- точность измерения: 1%

- дисплей: 0.28 " (Два цвета синий (напряжение) и красный (сила тока)

- минимальный шаг измерения напряжения: 0.1 В

- минимальный шаг измерения силы тока: 0.01A

- рабочая температура: от-15 до 70 ° c

- размер: 47 × 28 × 16 мм

ПРИМЕЧАНИЕ: рабочее напряжение, необходимое для работы электроники ампервольтметра: 4,5 – 30 В

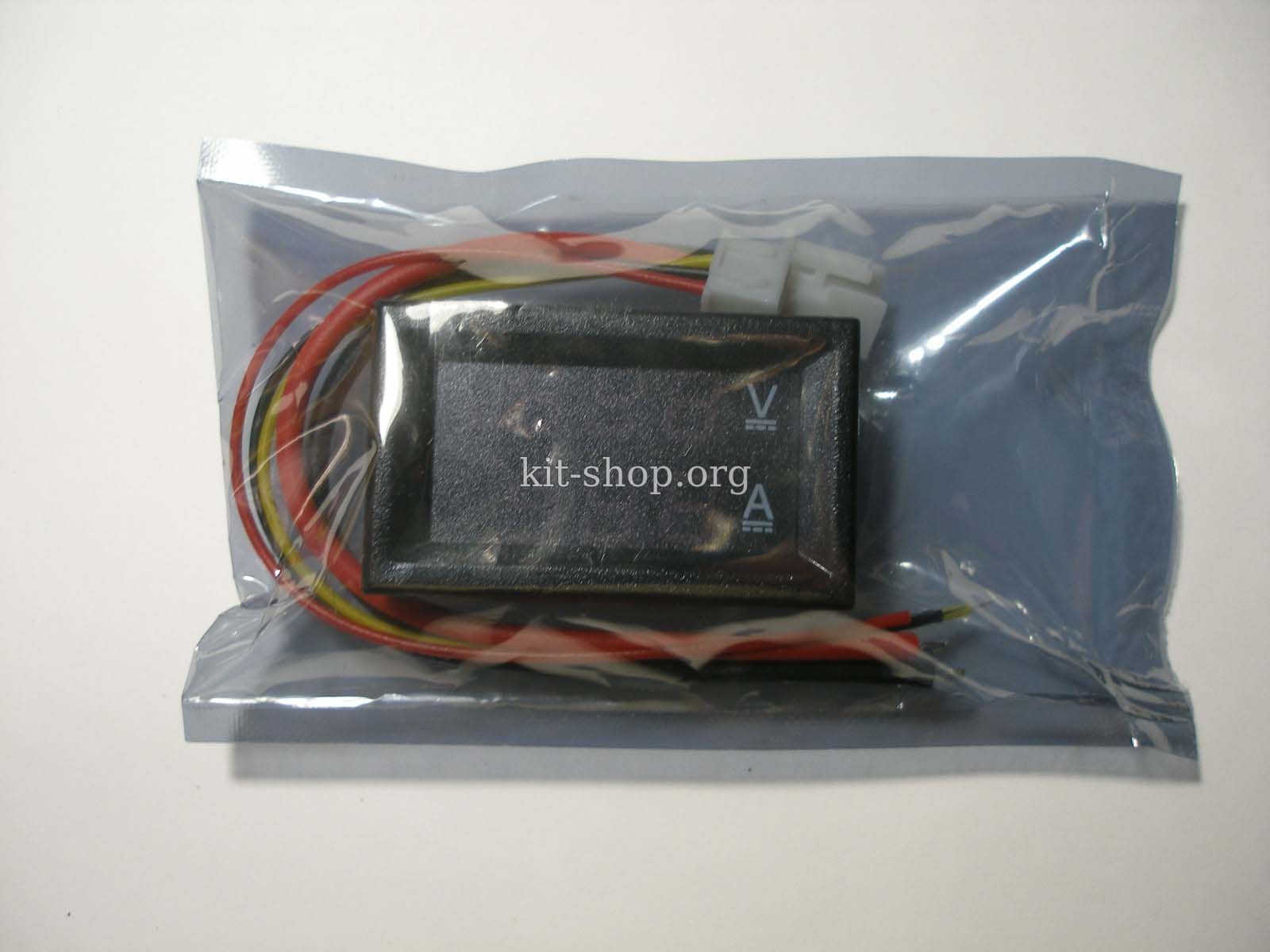

Приезжает посылка в антистатическом пакет

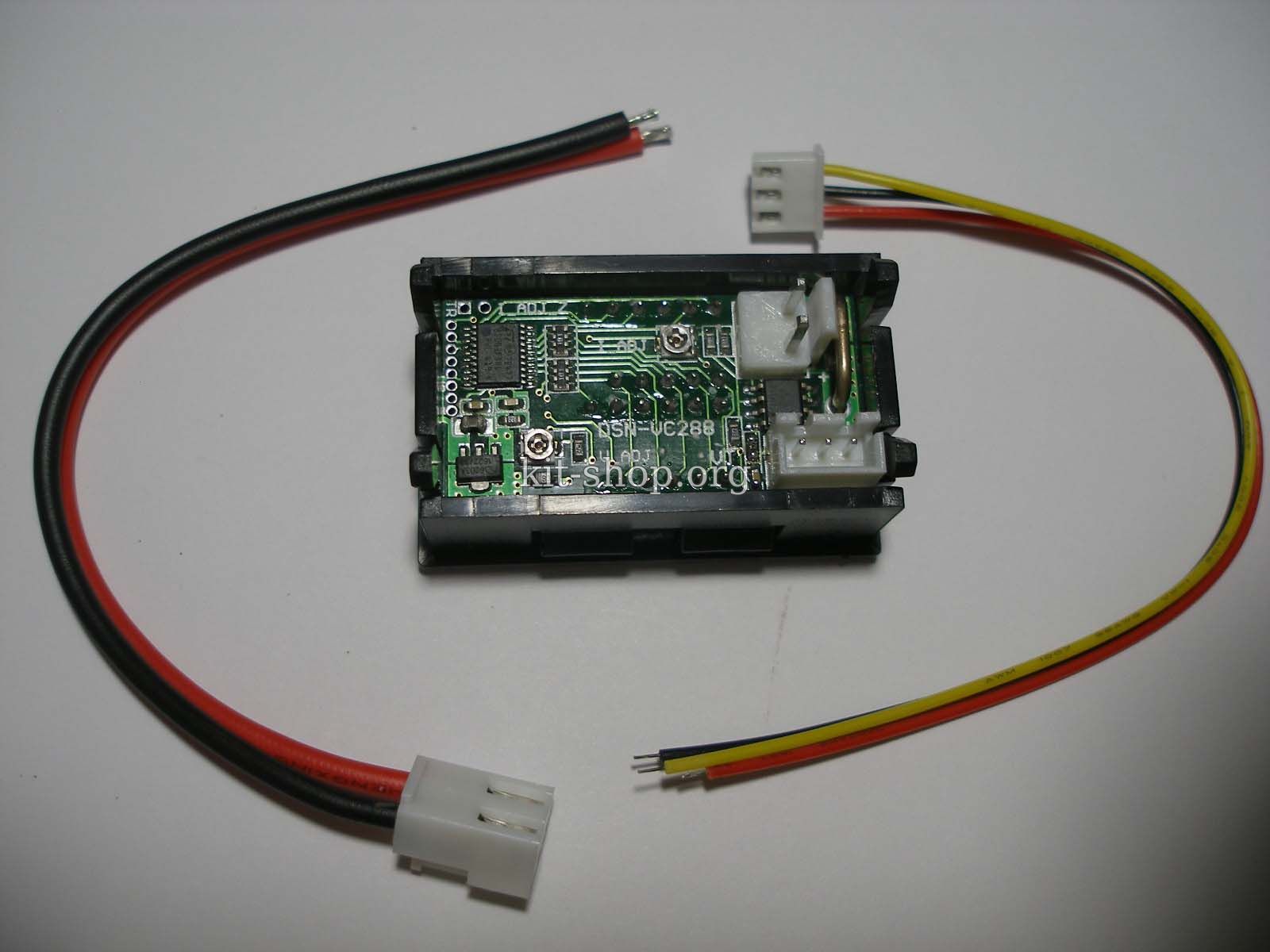

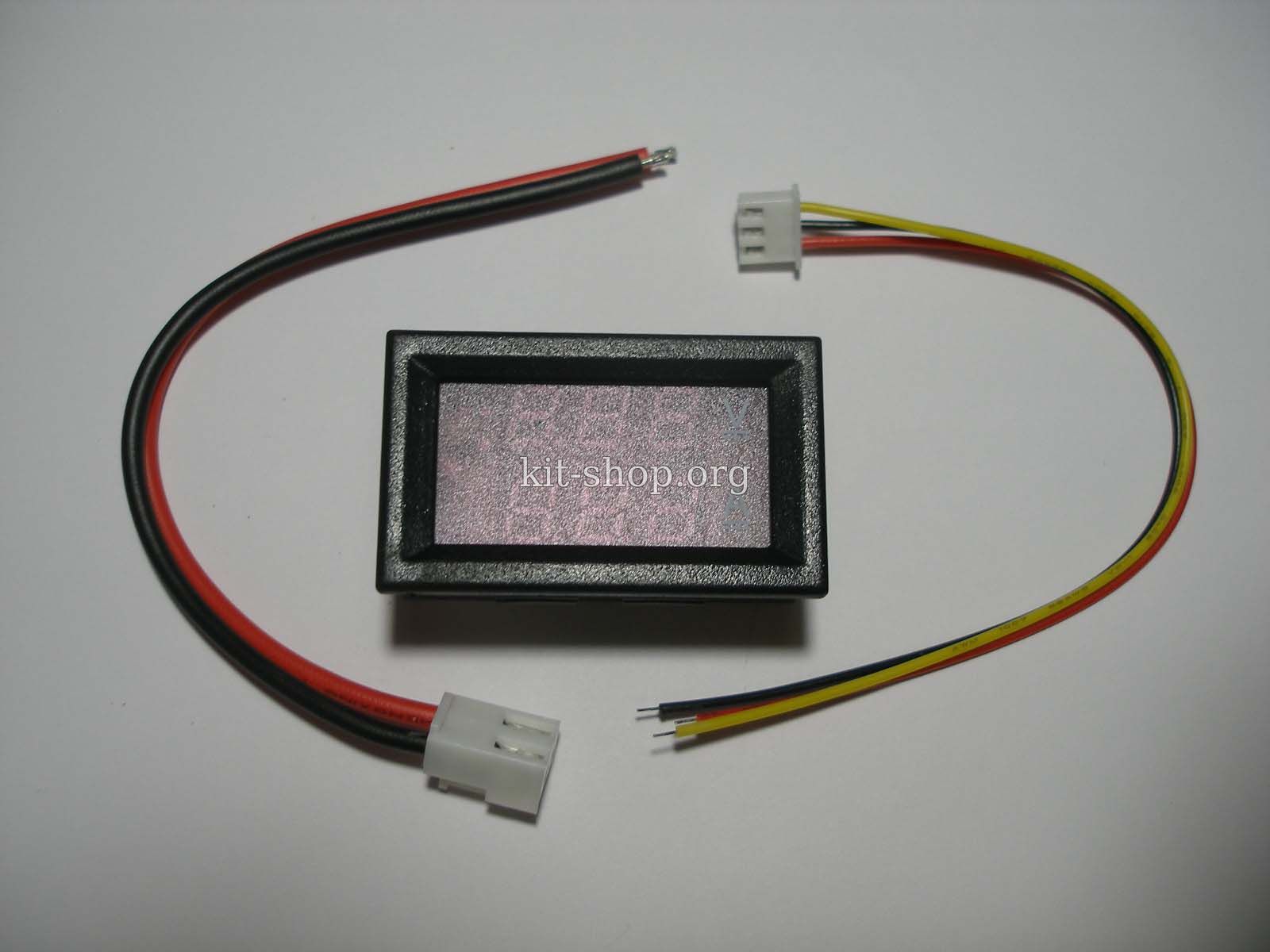

В комплект входит сам ампервольтметр и два шлейфа





На плате присутствуют легкие следы флюса, токоизмерительный шунт присутствует, хотя на фотографиях на странице продавца его нет.

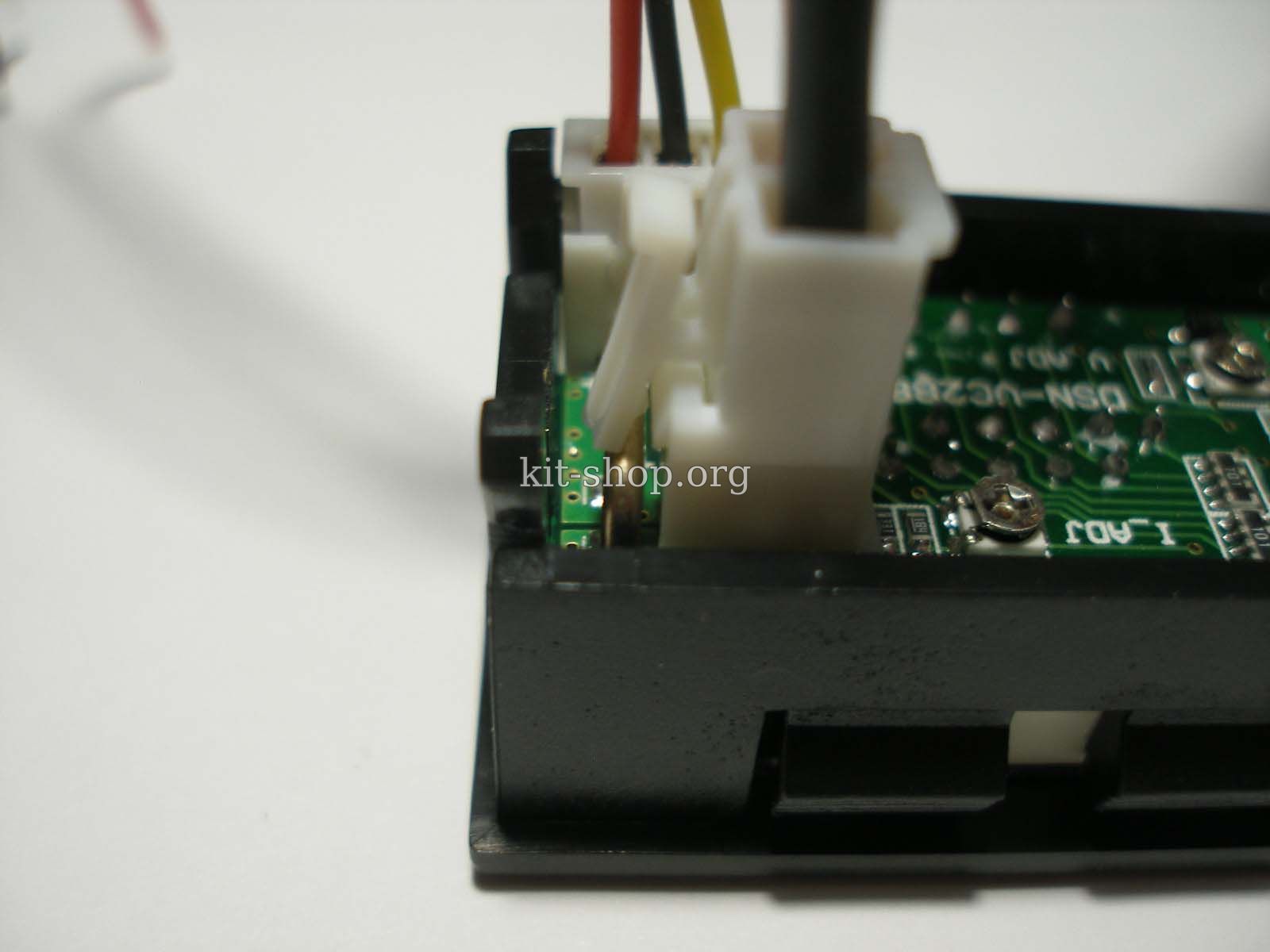

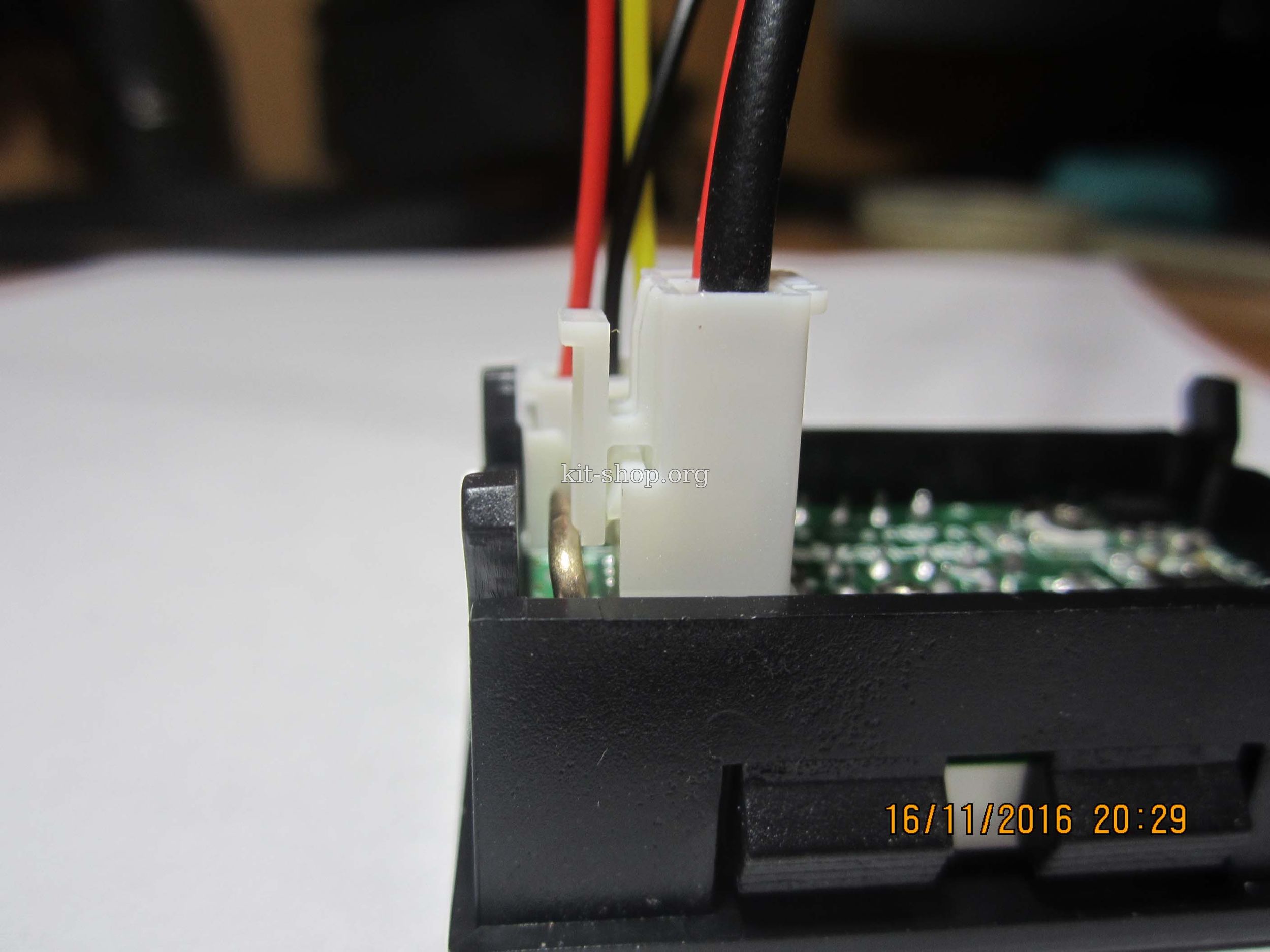

Шунт впаян с наклоном к разъему, что пришлось исправить отгибанием шунта





При подключении и сравнении показаний с показаниями мультиметра, расхождения составили 0,2 Вольта. Производитель предусмотрел подстроечные сопротивления на плате для калибровки показаний напряжения и тока, что является большим плюсом.

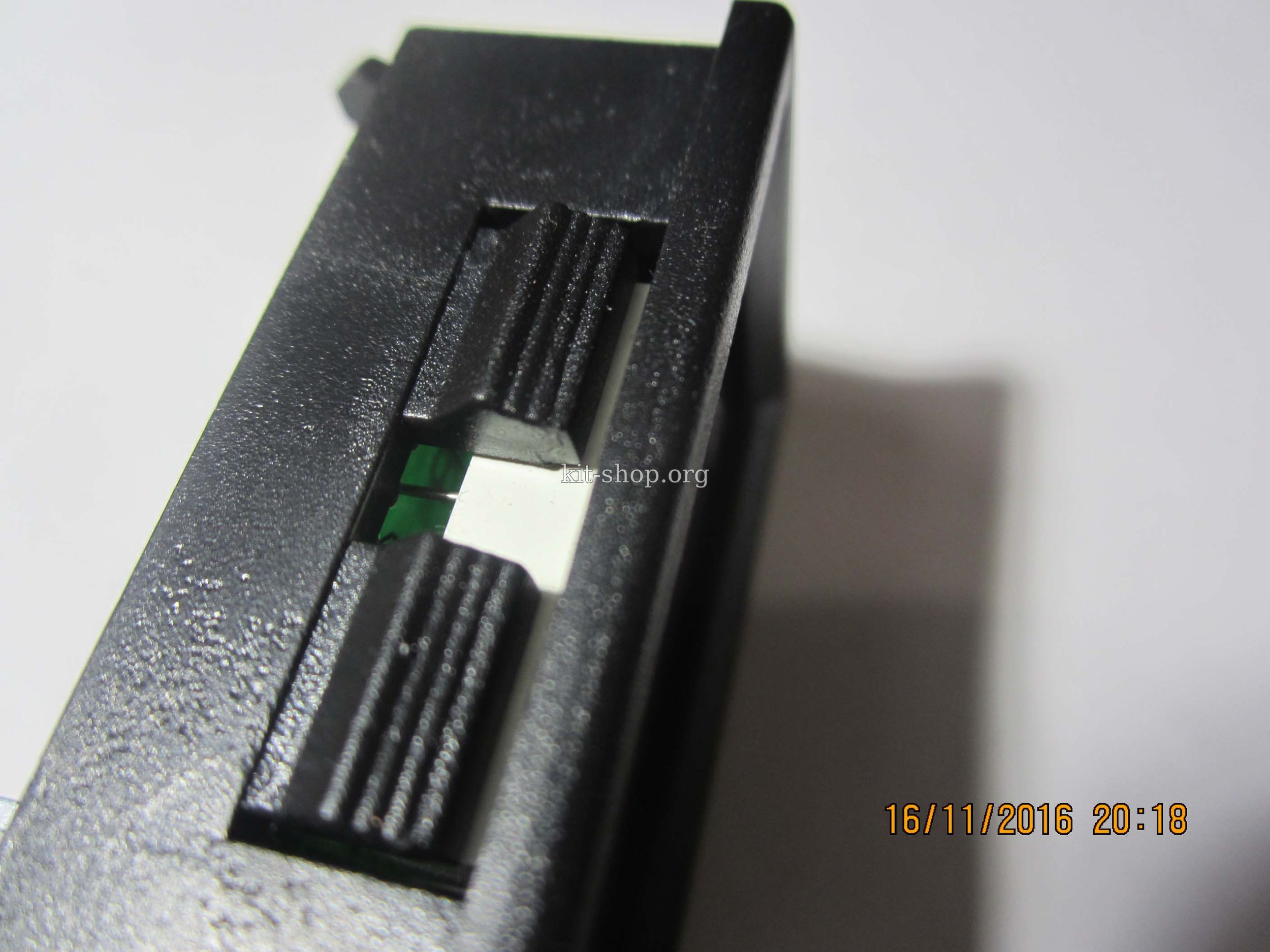

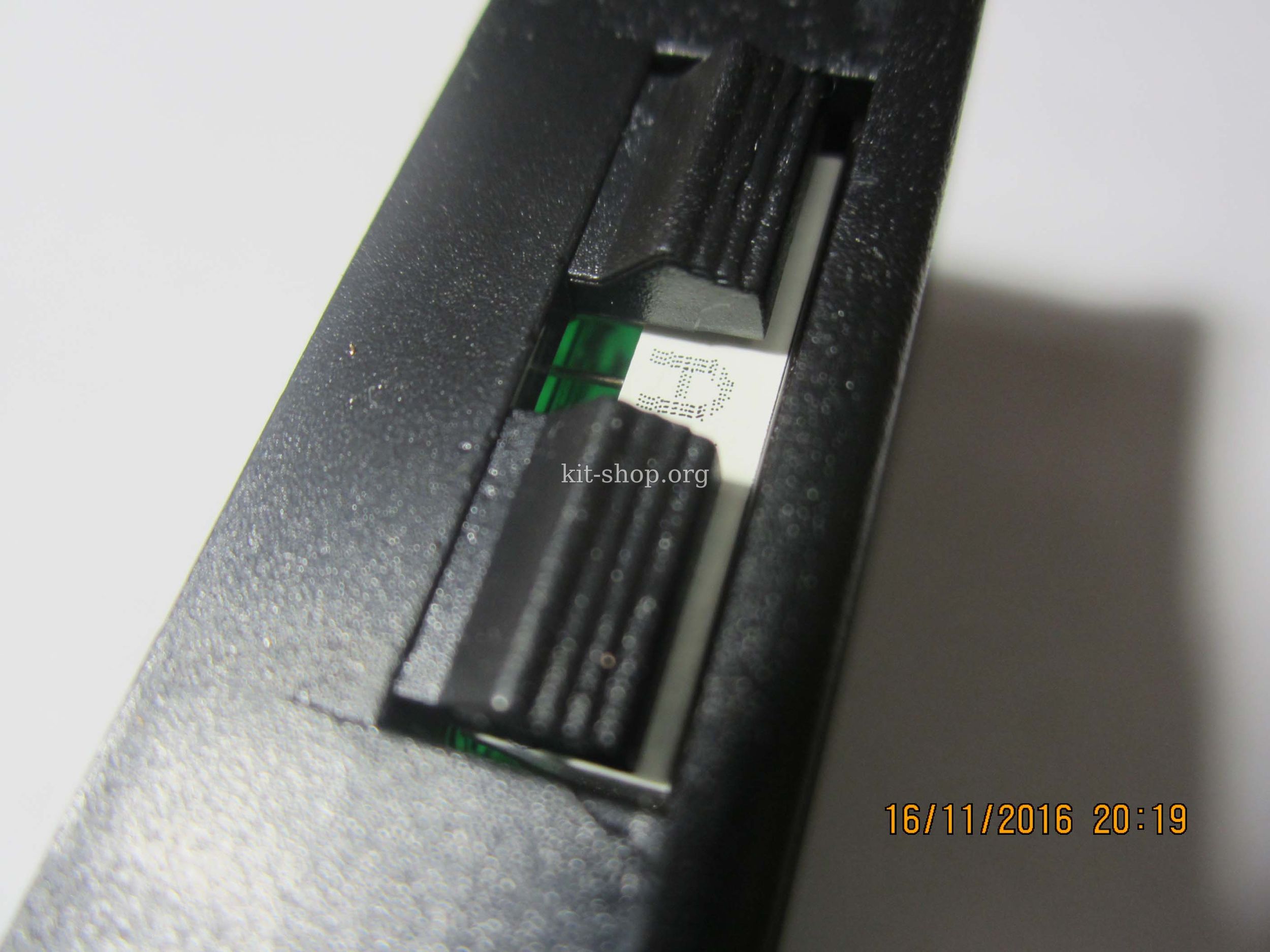

На мой взгляд, корпус устройства немного маловат – светодиодные матрицы вплотную прилегают к внутренней стороне корпуса и при установке модуля в лицевую панель приборов фиксаторам не оставлено место для маневра.

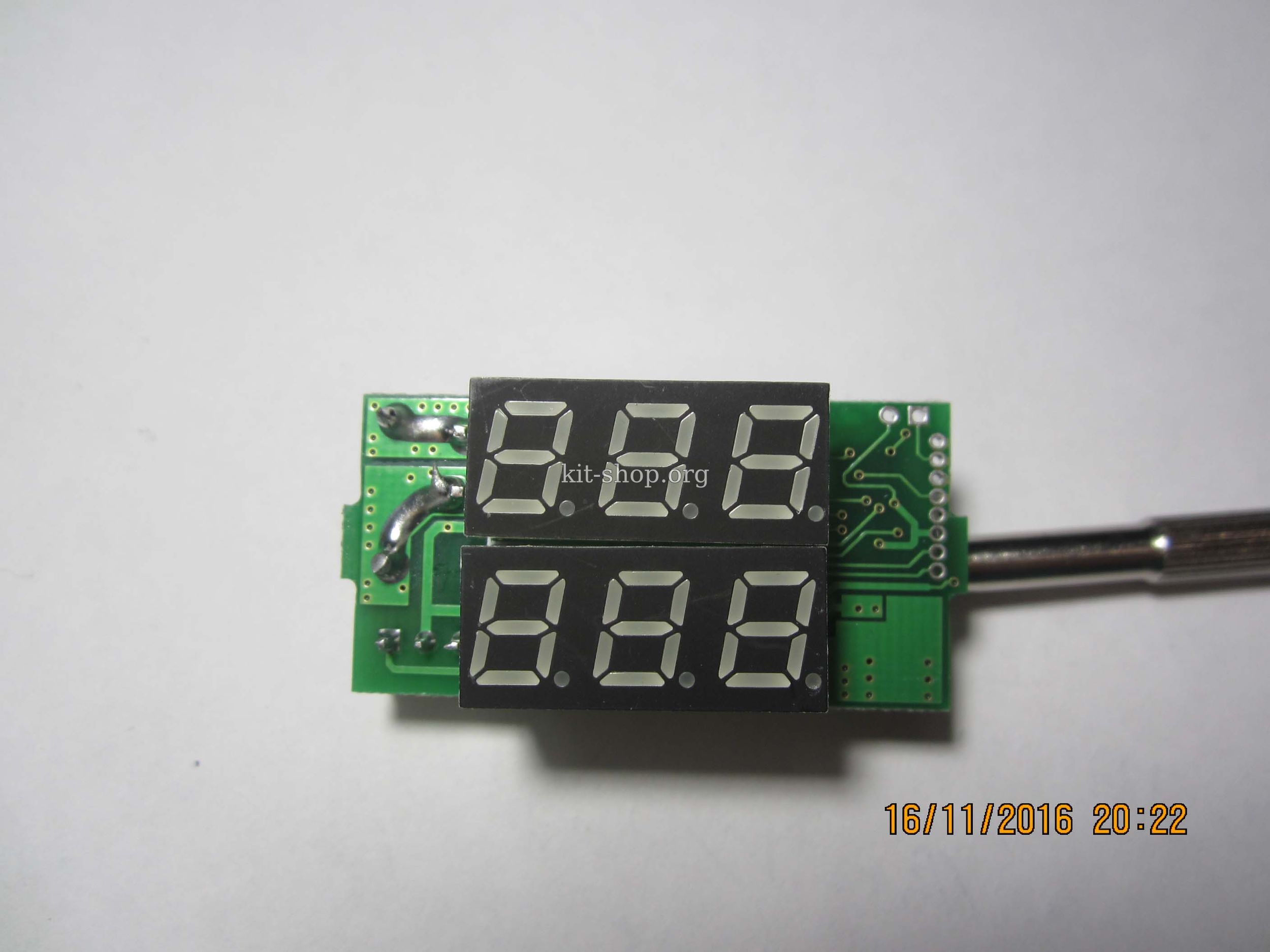

Две светодиодных матрицы по высоте точно совпадают с высотой платы, видимо при установке модуля в лицевую панель фиксаторы придется «слегка обработать напильником»).

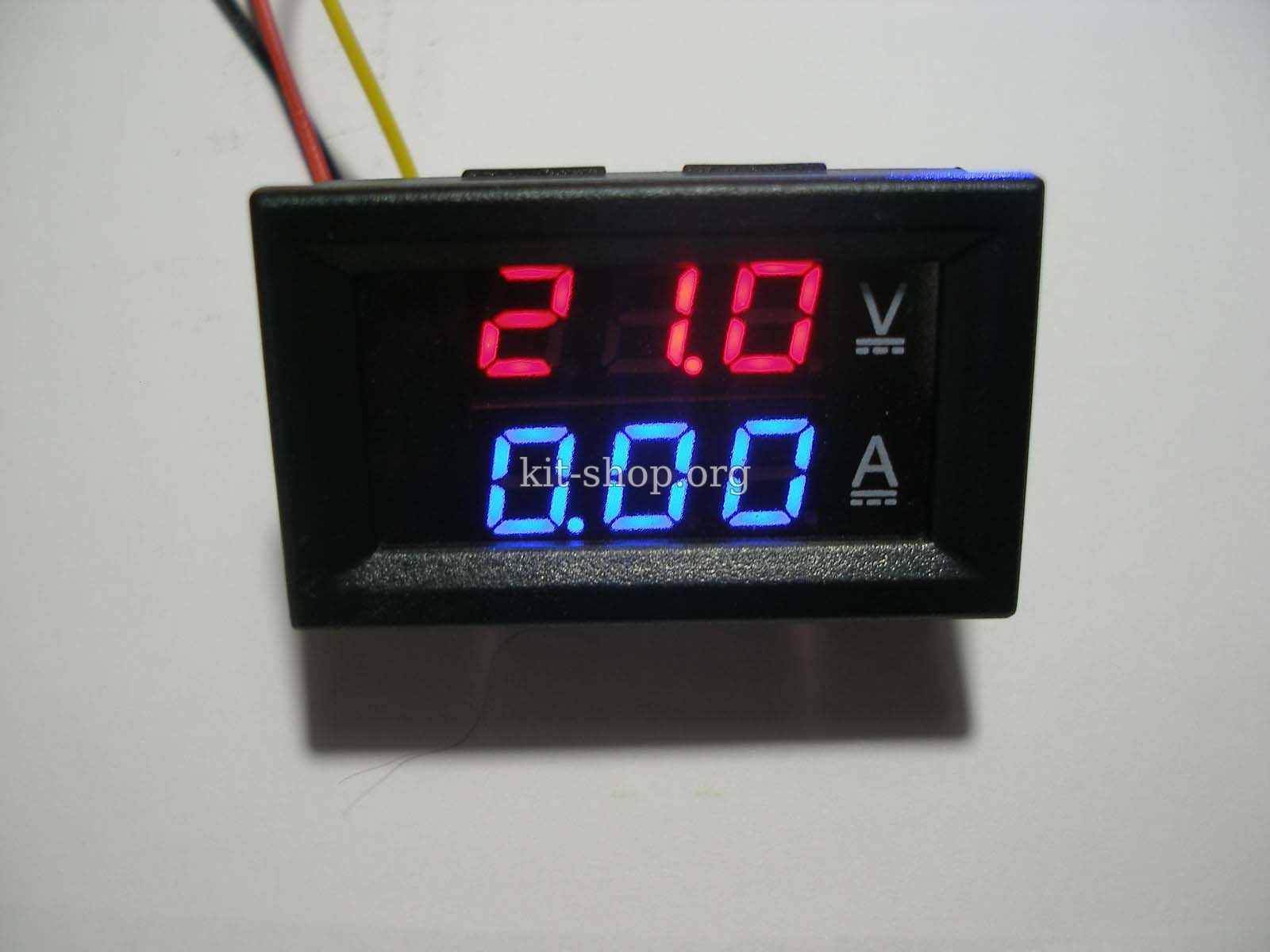

Сегменты светятся прилично ярко, цветовая гамма подобрана очень удачно. Не заметить их сигналов будет трудно, за что производителю большой плюс.



Отдельно хочу разъяснить способы подключения ампервольтметра. Поскольку на странице продавца нет данной информации, то пришлось покопаться в сети и набросать пару схем.

Поскольку электронная начинка ампервольтметра питается напряжением 4,5-30 вольт, то есть два способа подключения:

1.Если источник измеряего напряжения работает в диапазоне от 4,5 до 30 Вольт, то тогда схема подключения выглядит так:



2. Если источник измеряемого напряжения работает в диапазоне 0 -4,5 В или выше 30 Вольт, то до 4,5 Вольт ампервольтметр не запустится, а при напряжении более 30 Вольт он просто выйдет из строя, во избежание чего следует воспользоваться следующей схемой:



О проводах из комплекта:

- провода трехконтактного разъема тонкие и выполнены проводом 26AWG – толще тут и не нужно. Цветная изоляция интуитивно понятна – красный это питание электроники модуля, черный это масса, желтый - измерительный провод;

- провода двухконтрактного разъема – это провода токоизмерительные и выполнены толстым проводом 18AWG. Для подключения нагрузки рекомендую использовать такой же.

В целом, при цене в 2,5 $, описанный ампервольтметр, закрыв глаза на остатки флюса и возможные трудности с установкой в толстостенную лицевую панель,  считаю весьма удачным приобретением.

Автор : Кондратьев Николай

Категория: ЭЛЕКТРОНИКА | Добавил: Admin (2016-12-17)
Просмотров: 921 | Комментарии: 1 | Теги: вольтамперметр, Цифровой
