Автомобильный преобразователь напряжения 12-220 1500W

Товар купить можно тут

Чудный инвертор 12-220 от компании DOXIN (популярный китайский бренд в области силовой электроники). Компания специализирована в основном на преобразователях напряжения, представляет очень широкий выбор всевозможных инверторов с мощности от пару сотен ватт и заканчивая несколькими десятками киловатт. Но на сколько его инверторы хороши и для чего вообще нужен инвертор ? Вот об этом сегодня и поговорим



Для чего нужен инвертор ?

Инвертор, конвертор  или преобразователь напряжения - устройство, которое предназначено для преобразования одного вида напряжения в другое, иной величины и формы, ну например - в домашней сети у нас напряжение 220 Вольт, частота 50 Гц, форма - чистая синусоида.
В автомобиле у нас стоит аккумулятор, как право на 12 Вольт, который выдает постоянный ток. Если вдруг потребуется в машине скажем включить болгарку или дрель напрямую от аккумулятора, то разумеется ничего не выйдет, вот для этого и нужен инвертор. Он будет преобразовать 12 Вольт от автомобильного аккумулятора до 220 Вольт от которого питаются все бытовые приборы.
Инверторы бывают разные , в частности отличаются по входному напряжению, мощности и формы выходного сигнала. В основном на выходе таких инверторов либо модифицированная синусоида, либо чистая. В нашем случае это модифицированная синусоида, но это еще не значит плохо.
От модифицированной синусоиды работают все бытовые устройства. но это не лучший вариант для устройств, где встроен асинхронный двигатель ( к примеру насос) либо сетевой трансформатор (к примеру советский телевизор старого образца, например ламповый), а все остальное (комп, современные телевизоры, паяльники, лампы и т.п.) работают также хорошо, как и от обычной розетки.
По сравнению с инверторами у которых чистая синусоида, наш раза в 2-3 дешевле, легче и компактней - это пожалуй основные достоинства.





Перейдем к самому инвертору

Инвертор работает на импульсной основе, это в первую очередь означает, что он легкий, мощный и компактный а еще и дешевый!
В технические нюансы не будем вдаваться, но несколько слов о схеме пожалуй скажу.

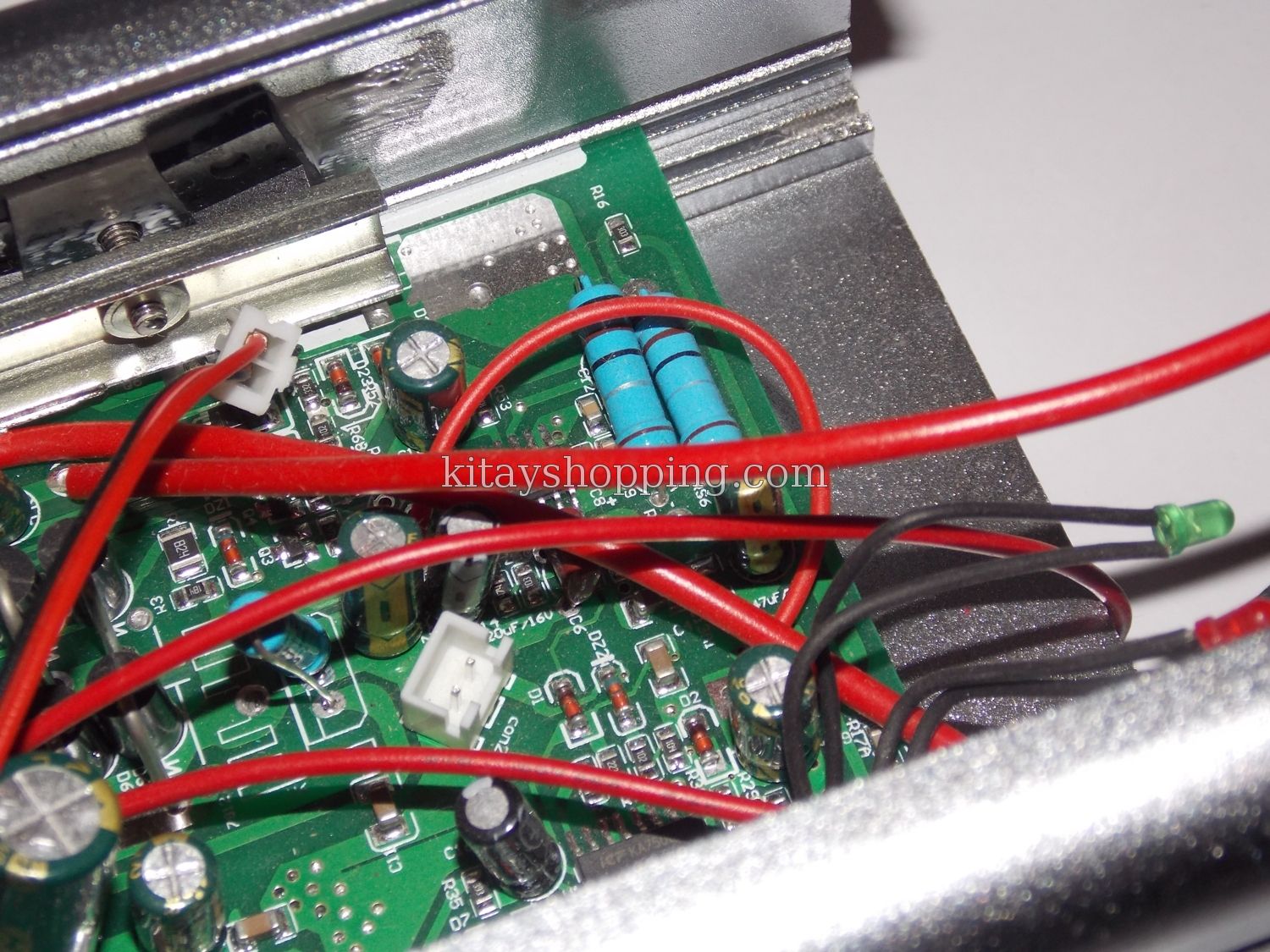

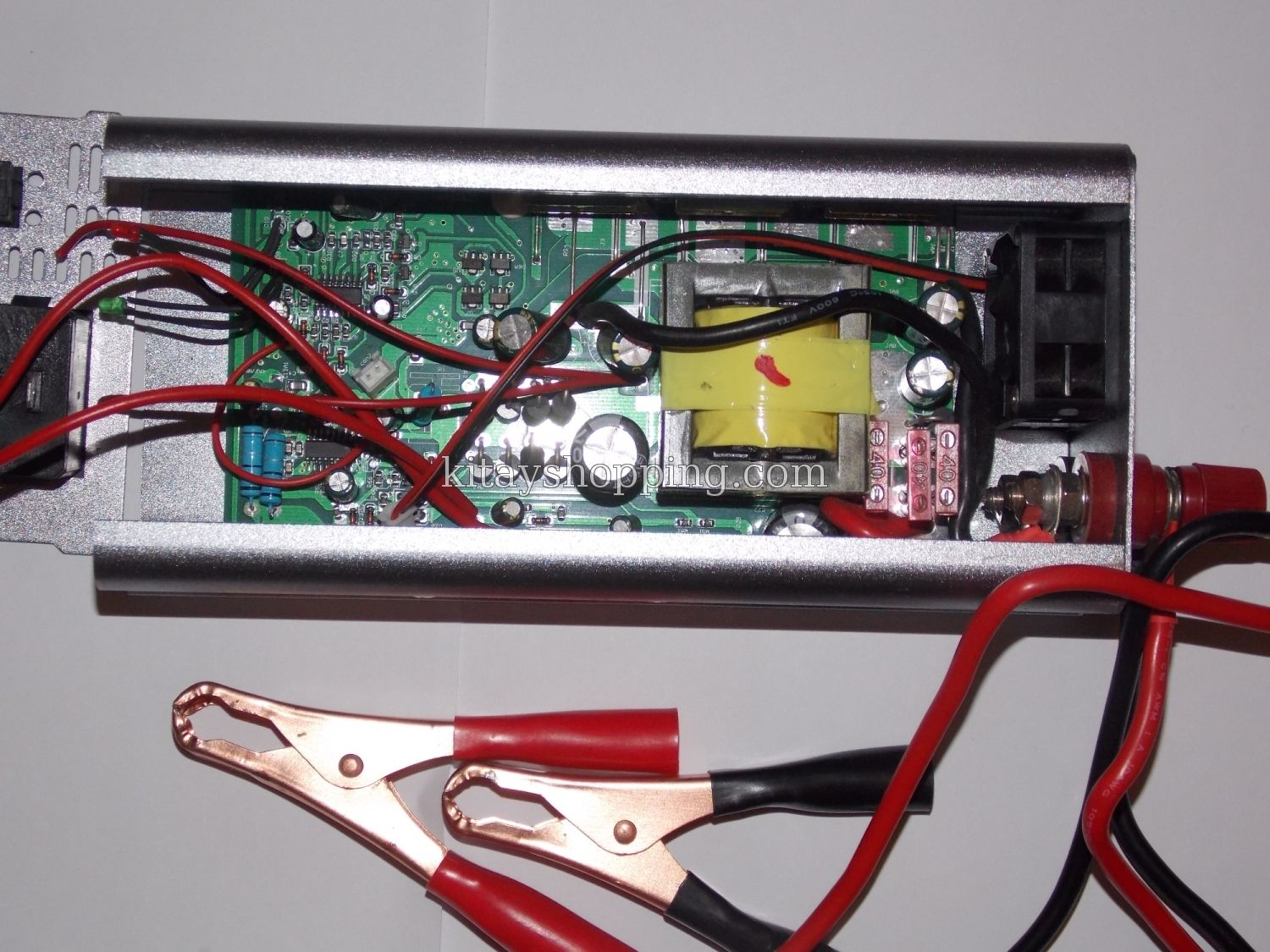

Инвертор построен по стандартной, традиционной двухтактной схеме. Два задающих генератора KA7500, первый работает на частоте около 50кГц, второй задает выходные 50 Гц.

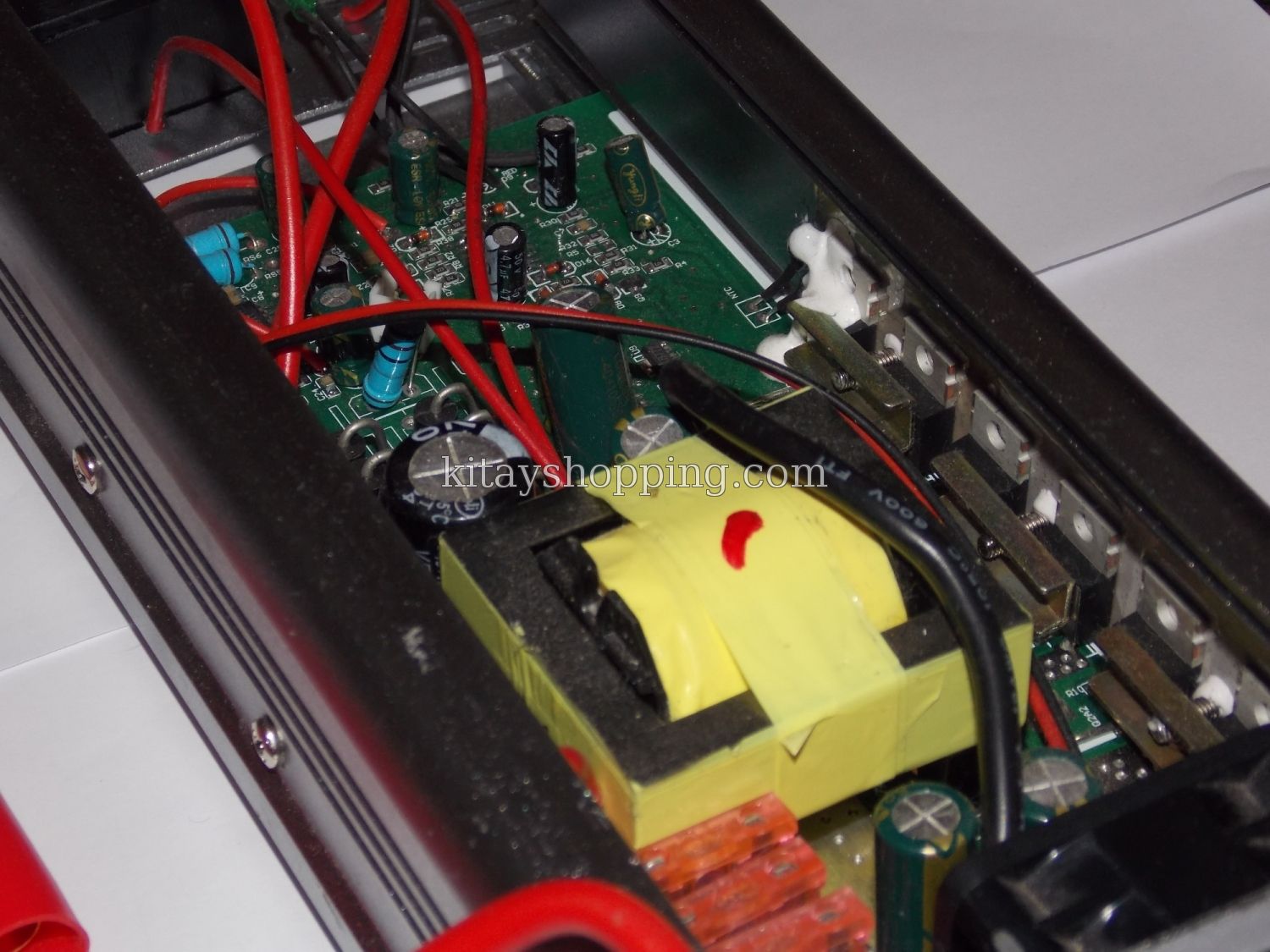

Силовые транзисторы в начальной цепи IRF3205, с ними инвертор может развивать максимум 600 ватт, с учетом хорошего охлаждения - до 800, но зашита у инвертора срабатывает при мощности выше 450-500 ватт, т.е. некий запас по мощности тут имеется.
Вентилятор шумный, но это исправимо.

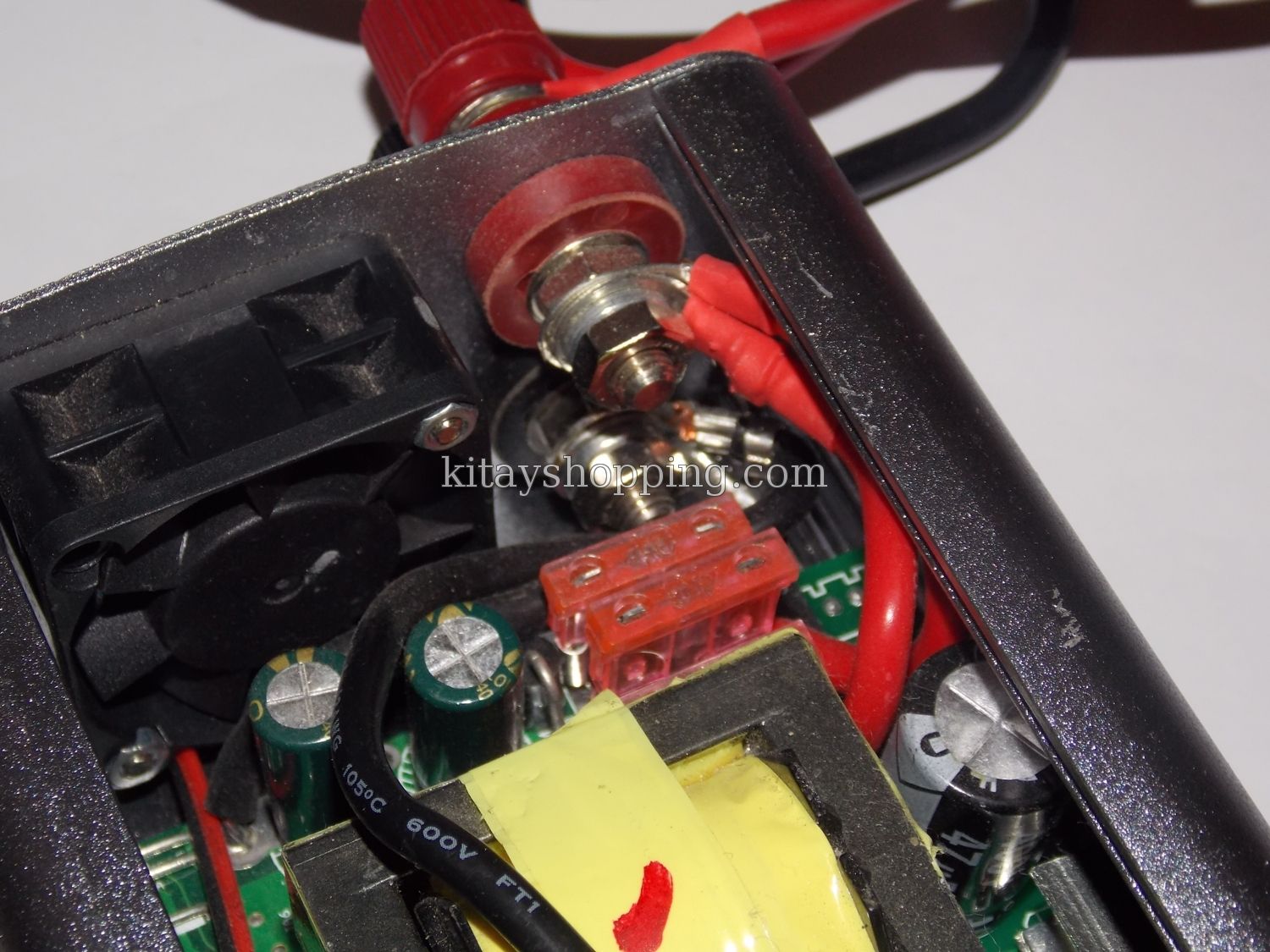

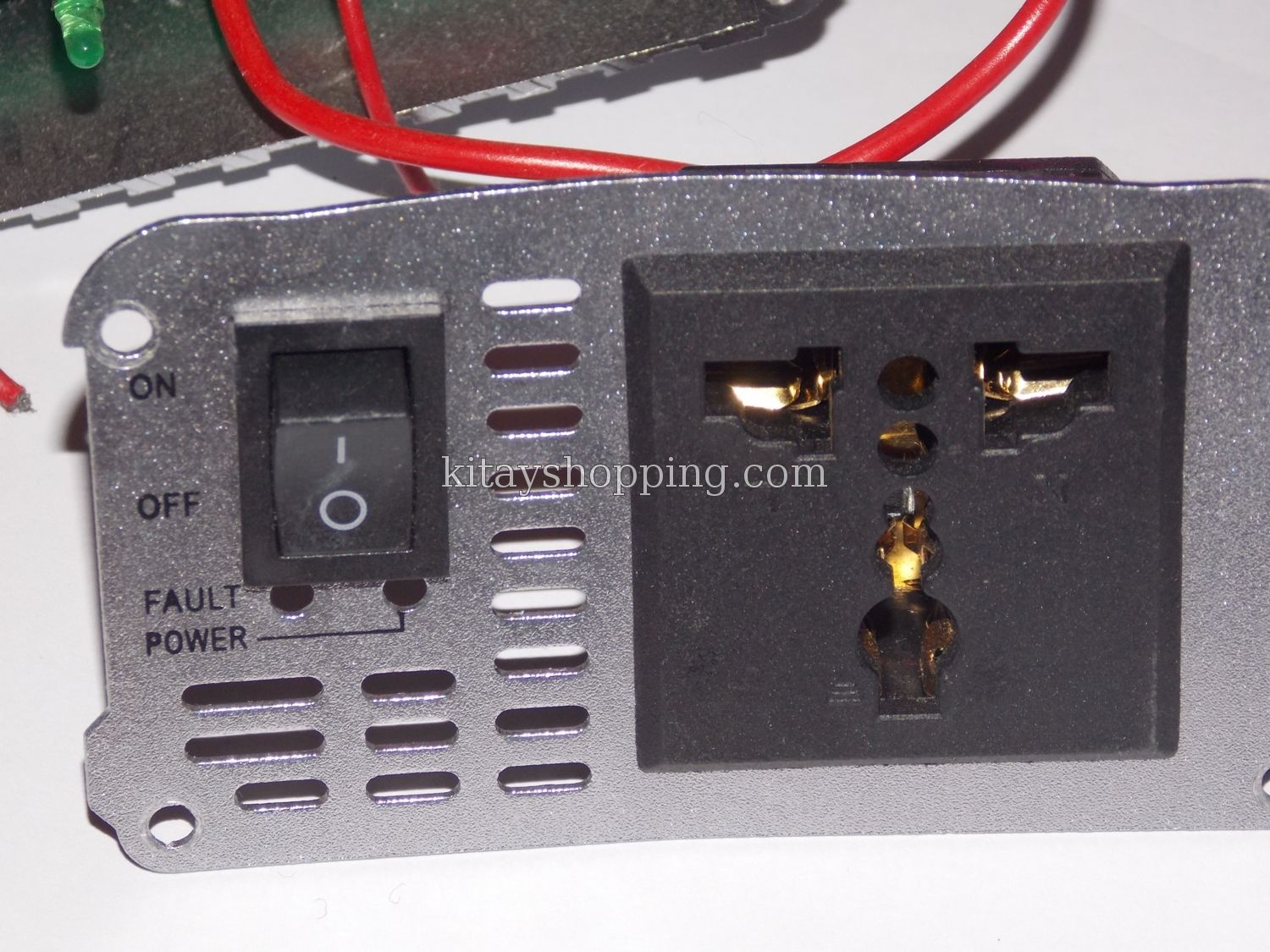

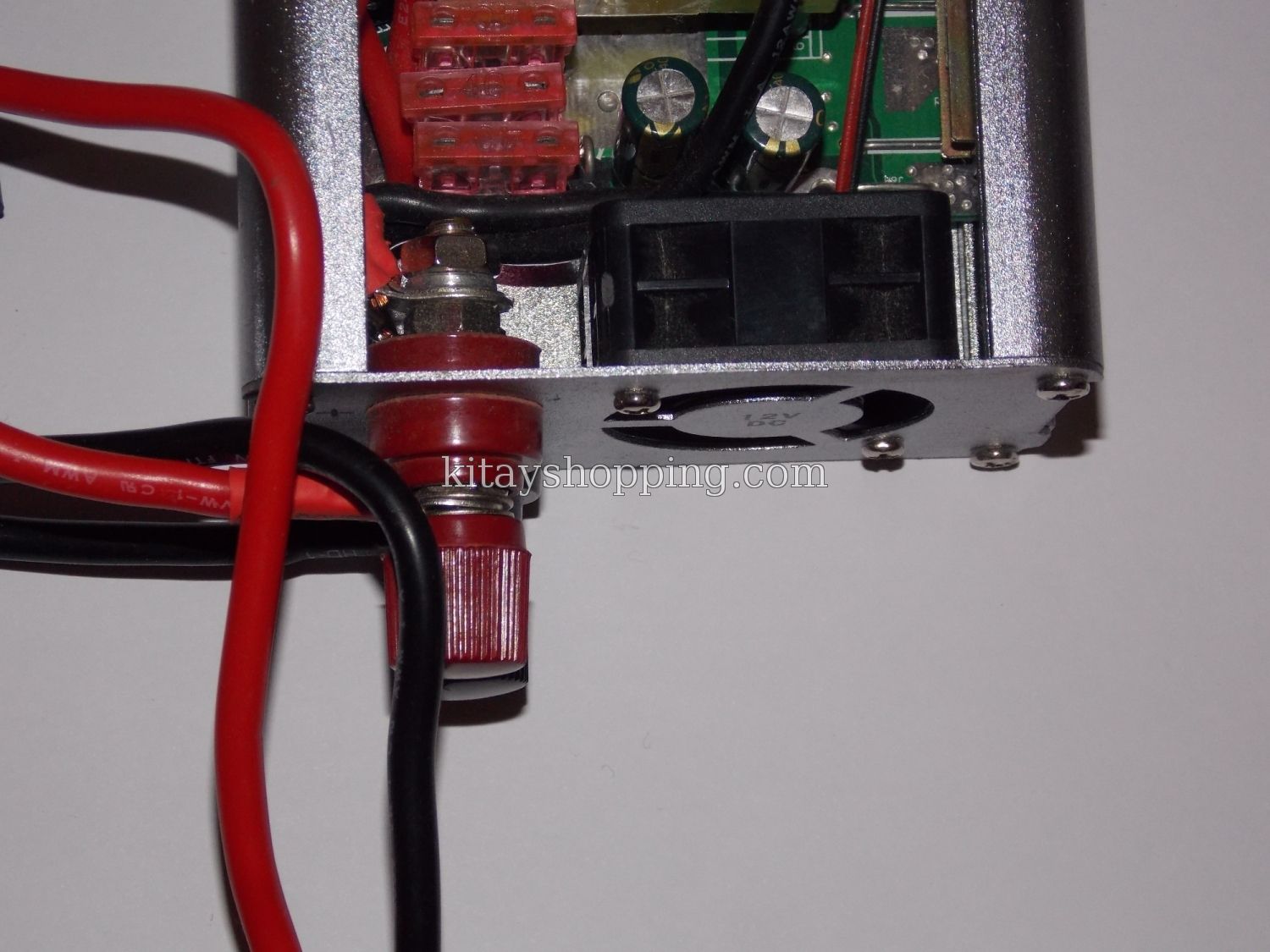

С одной части расположен кулер с силовыми контактами питания, с противоположной - тумблер включения инвертора, штепсель и два светодиода - зеленый (показывает, что инвертор работает нормально) и красный (индикатор срабатывания защиты.

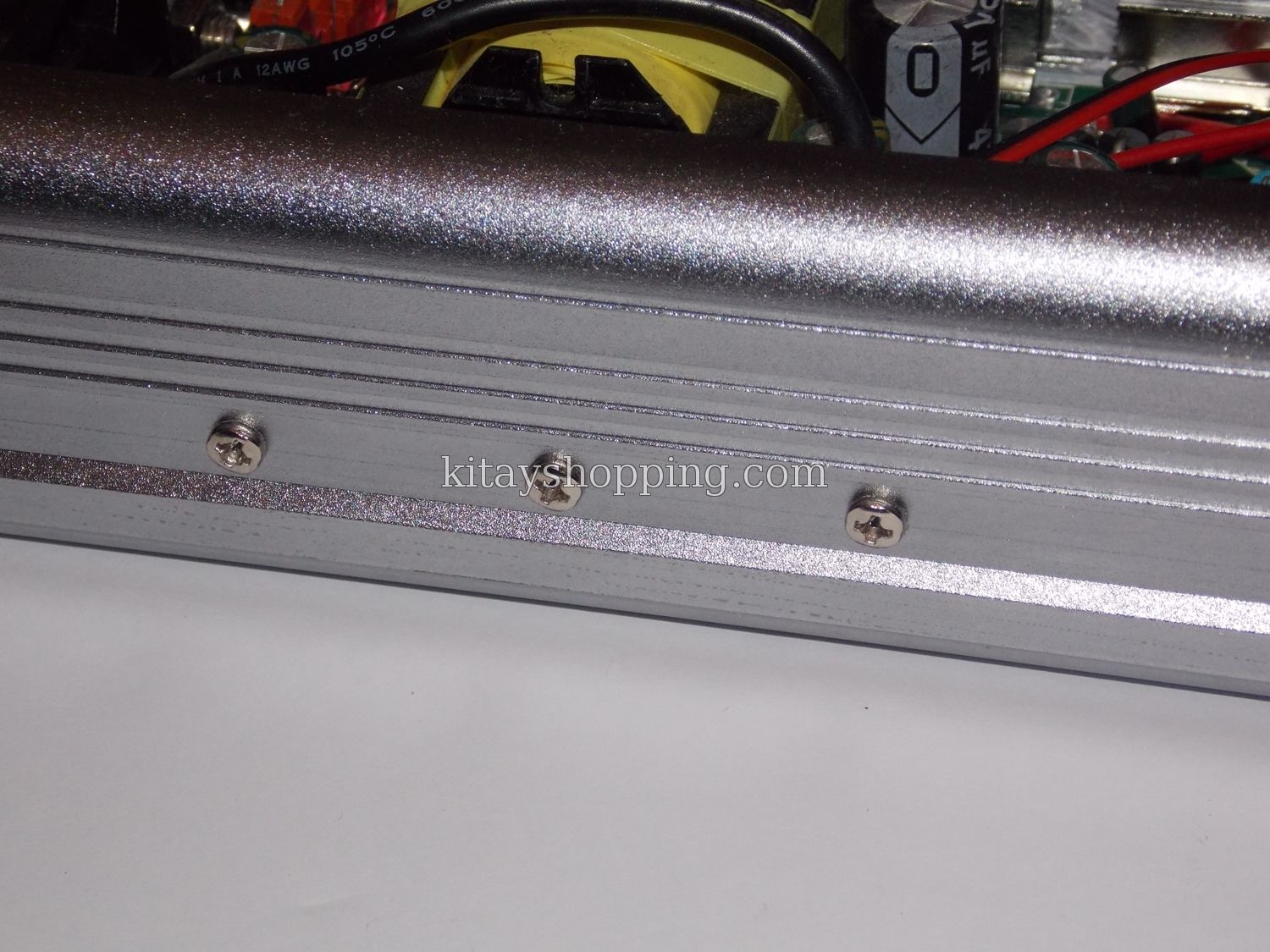

Корпус - монолитный, довольно хорошо обработанный алюминий, с нагревом проблем нет.
КПД инвертора - около 85%, холостой ток без выходной нагрузки около 150мА! (не считая потребление кулера, а он кушает целых 300мА)
Выходное напряжение держится на заявленном уровне, плюс минус 5-7 вольт, но это пустяки - в бытовой сети перепадов больше.


Мощность
Скажу сразу - не верьте заявленной мощности - в 99% случаев заявленная мощность в 3 раза ниже реальной, поэтому если нужен инвертор на чистых 1000 ватт, покупайте на 3000 ватт, в противном случае будете не совсем приятно удивлены. Наш инвертор выдает честных 450 ватт выходной мощности (проверено), но пусковая мощность около 1500 ватт. Что такое пусковая мощность ?
Все мы встречались с таким явлением, когда включая например пылесос падал накал в сети , так вот - мощные потребители в момент включения потребляют большую мощность, гораздо больше, чем его номинальная мощность, но это занимает очень короткое время. Так вот, наш подопытный инвертор на очень короткое время может выдавать завяленные 1500 Ватт, но долговременная мощность не более 450 ватт, при мощности более 500 ватт уже работает защита.
К самой схеме не могу прицепиться, тут все продумано и работает как часы, четко держится заявленная частота, напряжение и форма сигналов, так, что смело можно использовать, не боясь, что повредите подключенное устройство.


На сколько инвертор надежен и какие защиты имеет

Будучи электронщиком , хочу заметить, что инвертор довольно надежен в работе. Напичкан многими защитами и почти все работают как часы.
Типы зашит
Защита от пониженного входного напряжения (если напряжение на аккумуляторе ниже 10,8 Вольт инвертор выключится.
Защита от коротких замыканий на выходе ( если случайно замкнули выходную вилку , то у инвертора сработает защита, притом даже хлопка не будет)
Защита от перегрева - срабатывает если корпус инвертора нагрет до определенной температуры (около 65-70гр)
Активное охлаждение вентилятором

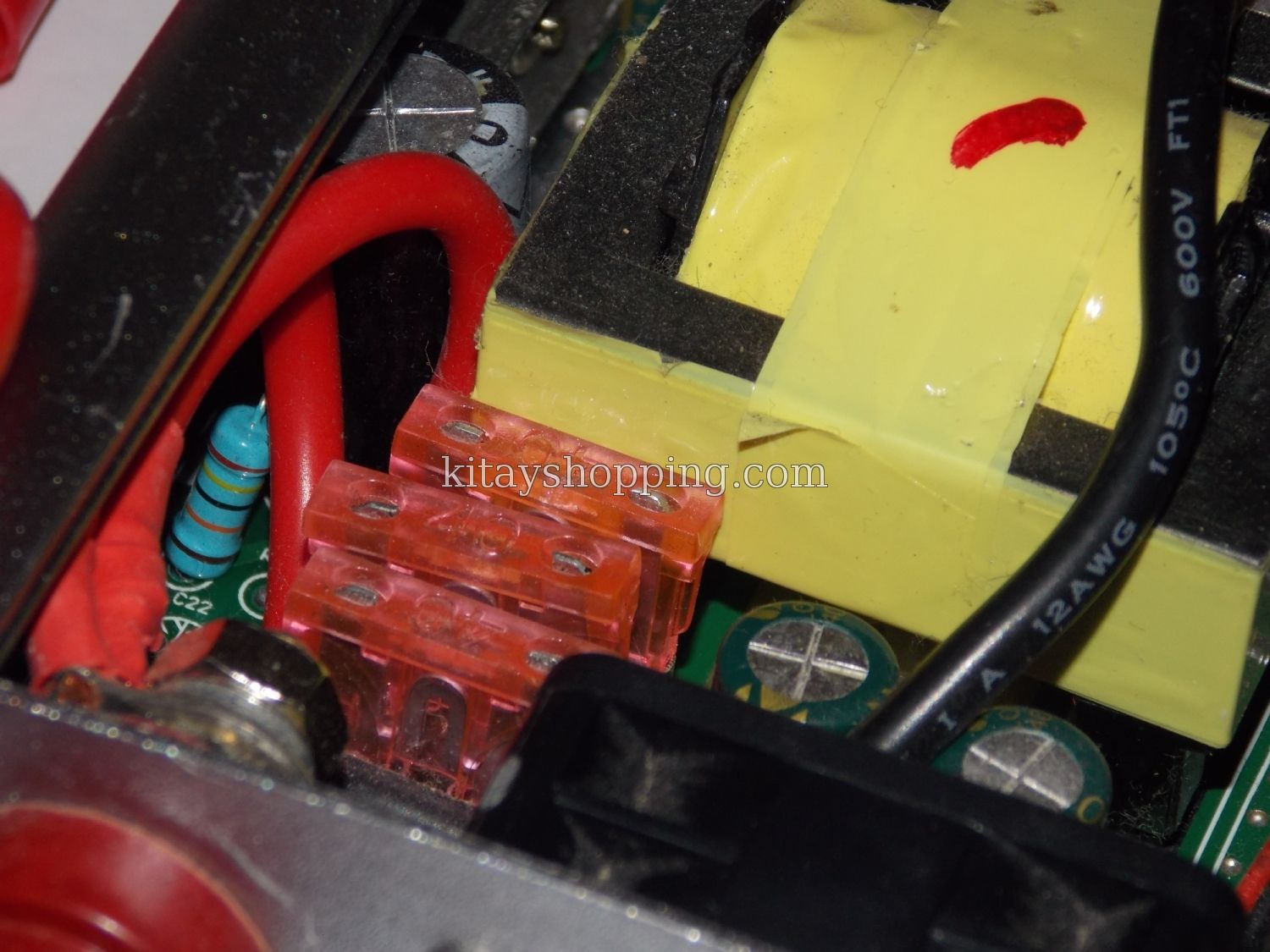

Встроенные предохранители и индикатор срабатывания защиты
Честно скажу - за мою практику еще не удалось спалить такой инвертор, ну если очень постараться, то можно.


Достоинства

  • Дешевый
  • Компактный
  • Легкий

Недостатки

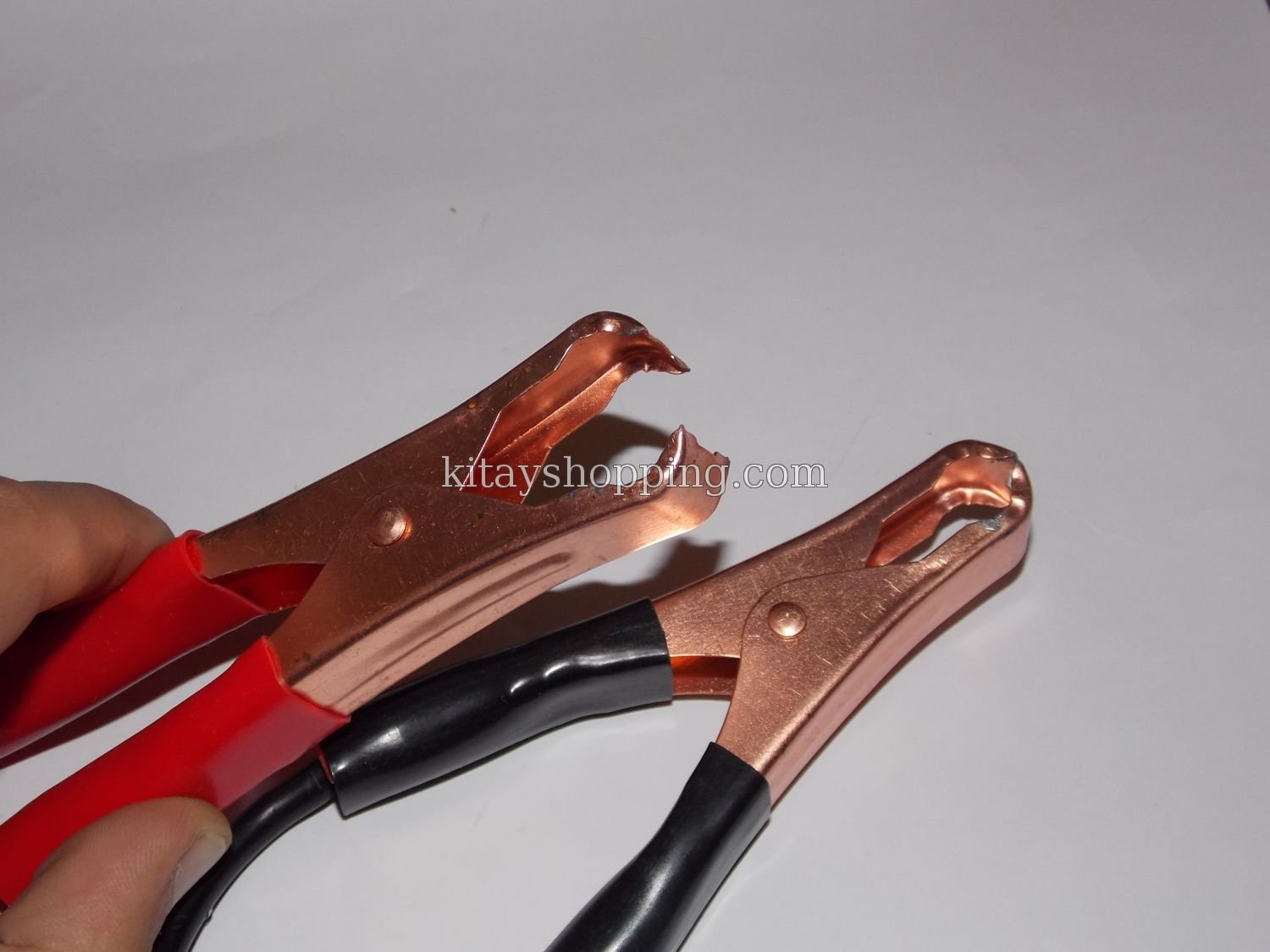

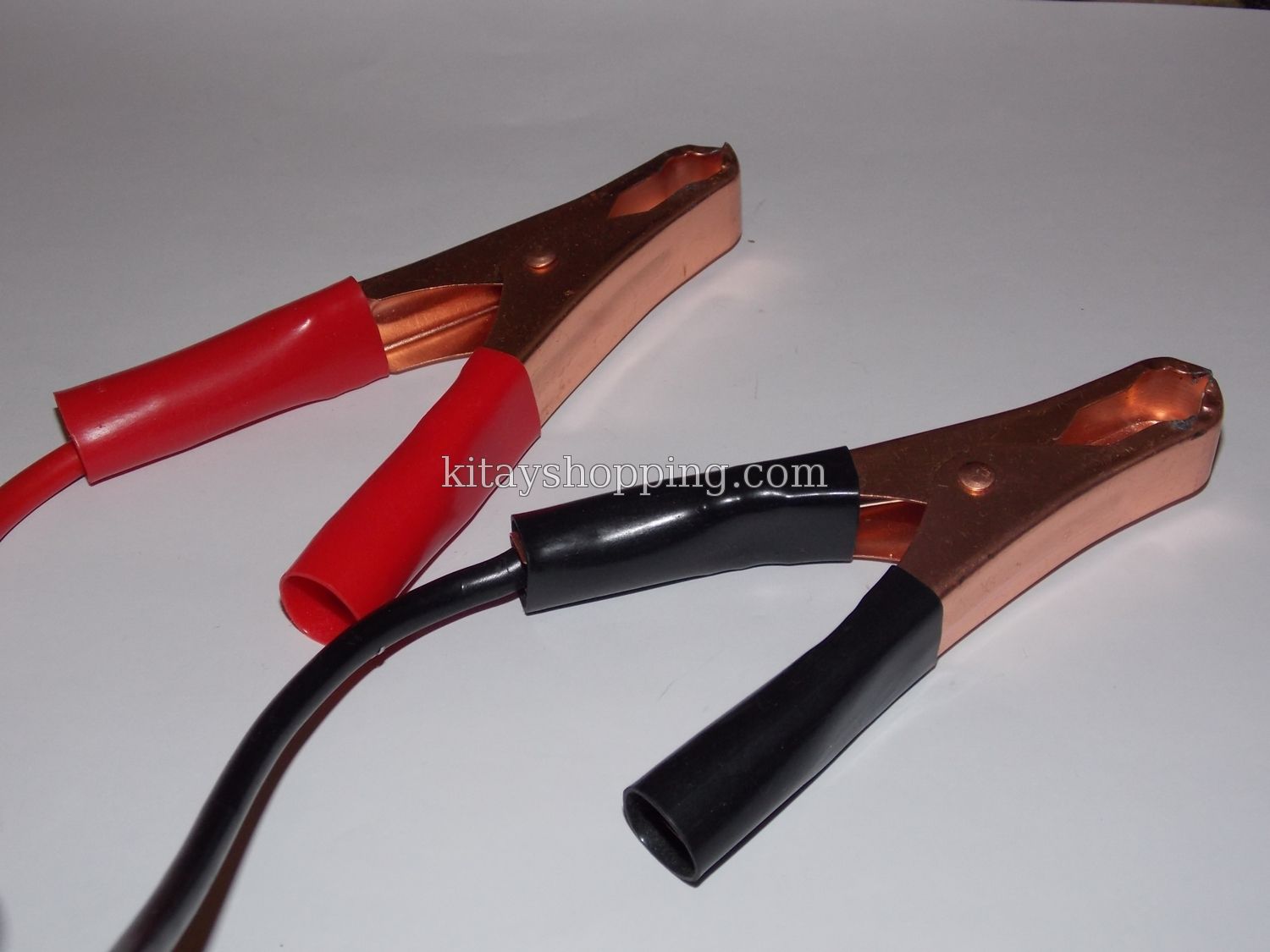

  • Тонкие провода питания
  • Модифицированная синусоида на выходе, но это можно понять, все таки производитель чистой синусоиды не обещал
  • Шумный кулер

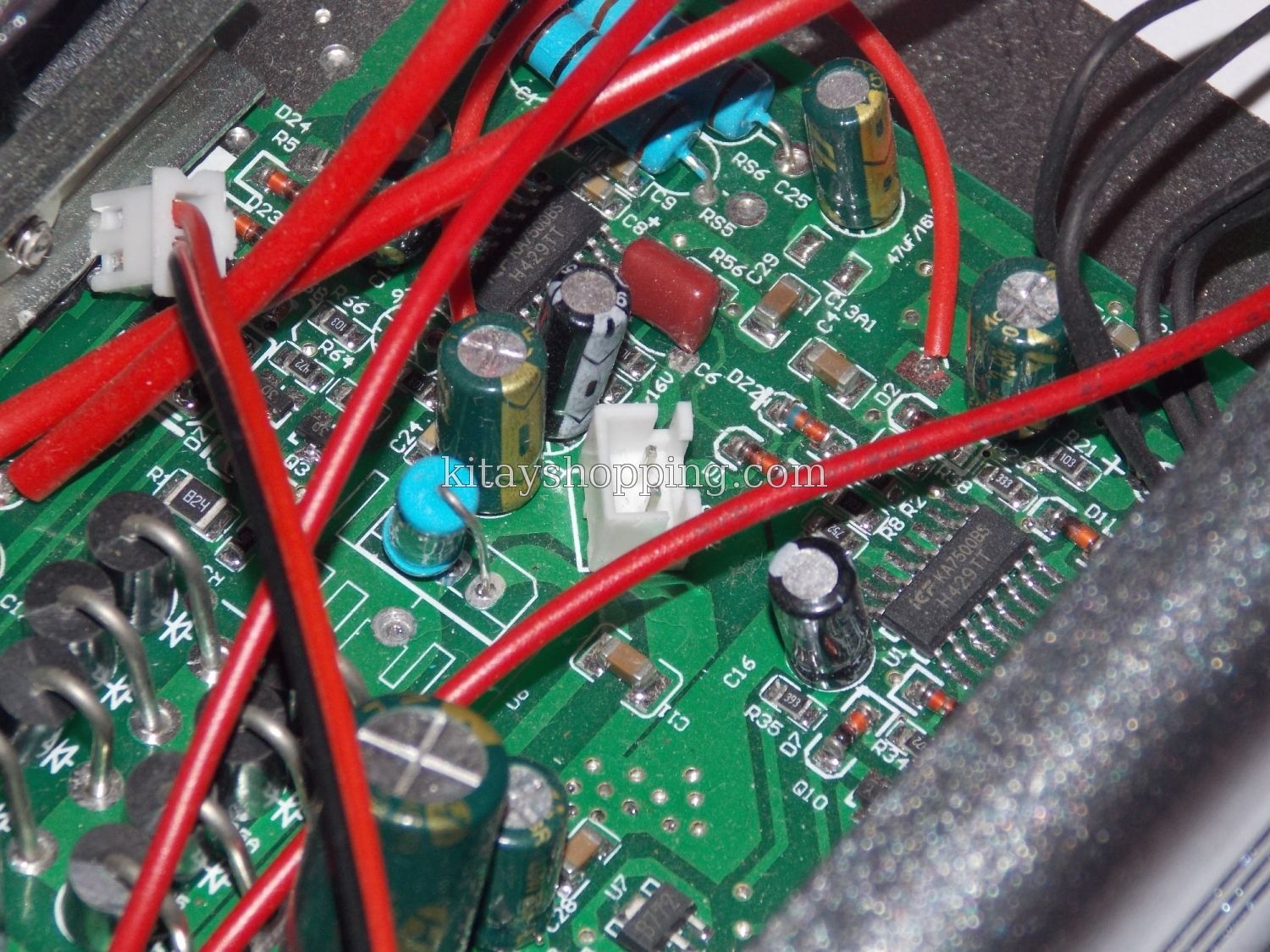

  • Сборка не совсем из хороших, видны многие криво запаянных компонентов и это не связано с дешевезной, довелось разобрать свыше десятка точно таких инверторов, в некоторых случаях идеальный монтаж.
  • Самое главное - мощность в три раза меньше заявленной, но у китайцев на этот счет есть оправдания, заявленная мощность в 1500 ватт является пусковой, а не долговременной.

Советы пользователю
1) Никогда не путайте полярность подключения (плюсовую и минусовую клемму) - спалите предохранители, возможно и саму схему.
2) При запуске мощных нагрузок не включайте инвертор от прикуривателя, лучше напрямую от аккумулятора.
3) Если долговременно включаете инвертор, то не забывайте заводить машину, а то при максимальной мощности инвертор может полностью разрядить аккумулятор на 60 А/ч за 40-50 минут,
4) Не оставляйте инвертор без присмотра , если к нему подключен мощный потребитель.
5) Советую заменить провода питания на более толстые, раза в три толще, чем есть, родные нагреваются и довольно не слабо.
6) Соблюдайте осторожность при работе с инвертором, все таки на его выходе 220 Вольт и может шарахнуть током

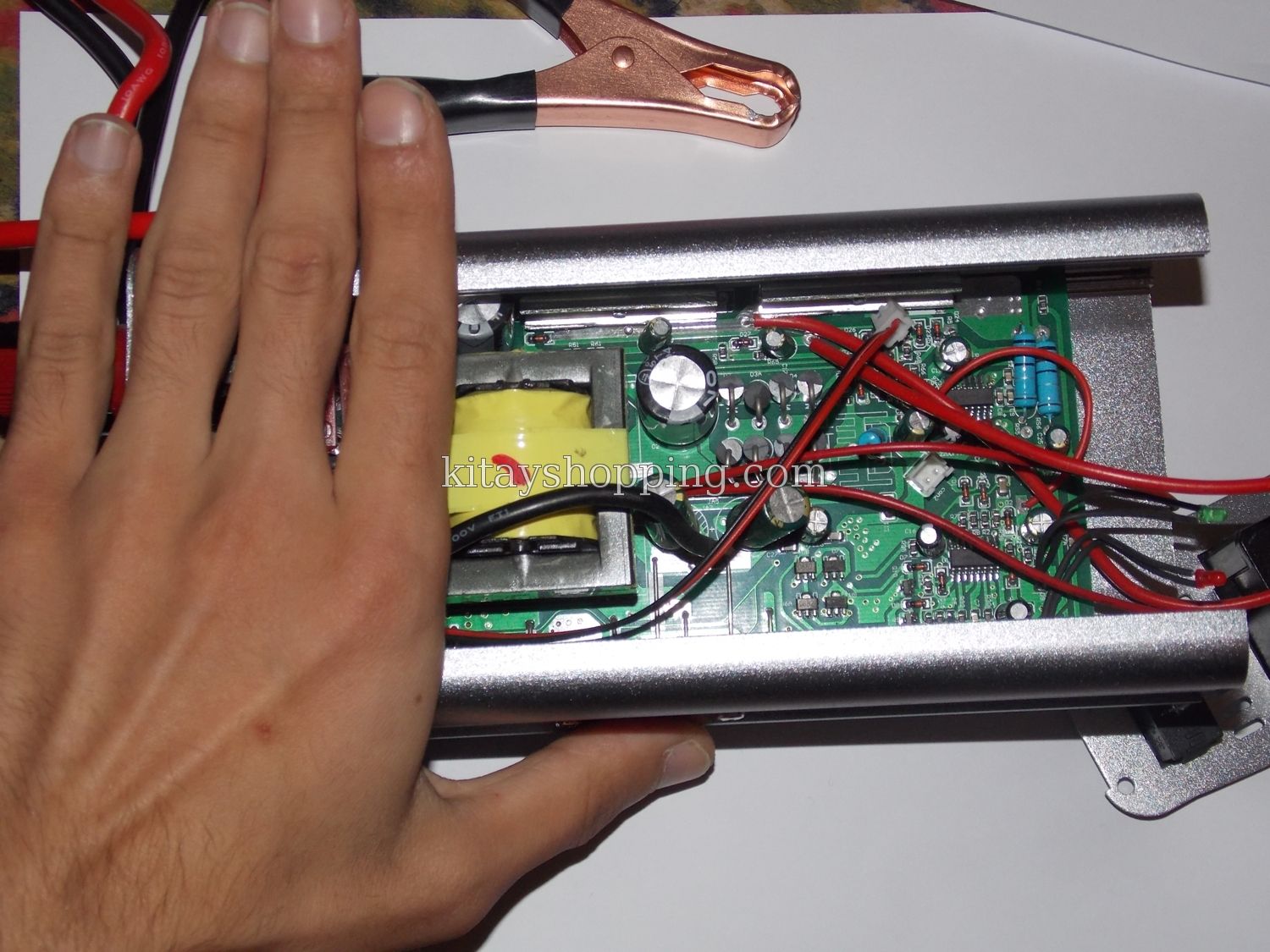

7) Габаритные размеры
