Амперметр

Товар  можно купить тут

Понадобился доля солнечной электростанции цифровой амперметр с током до 100А
Стоит такой измерительный прибор стоит около 10 долларов, притом в стоимость входит также и шунт.

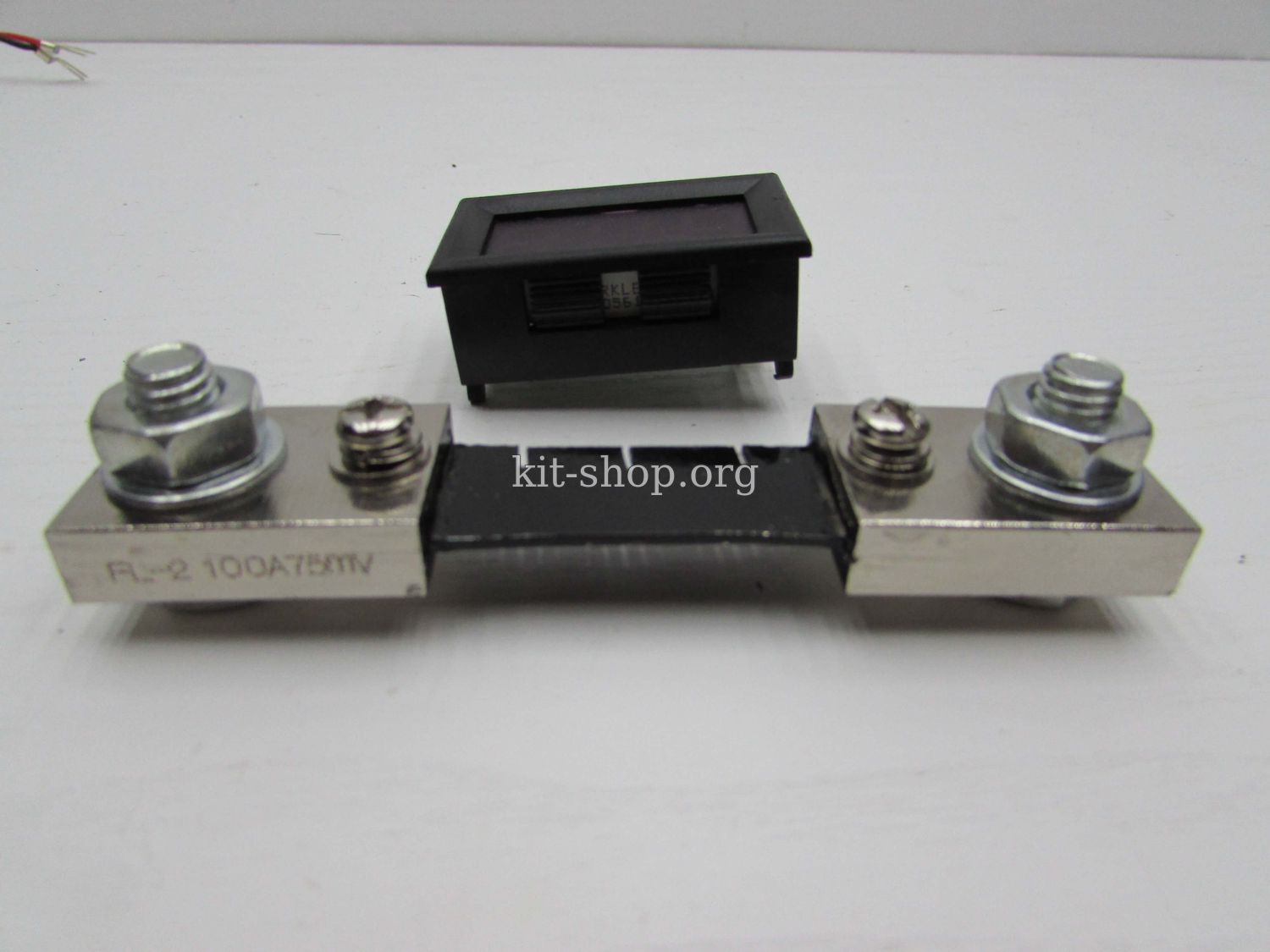

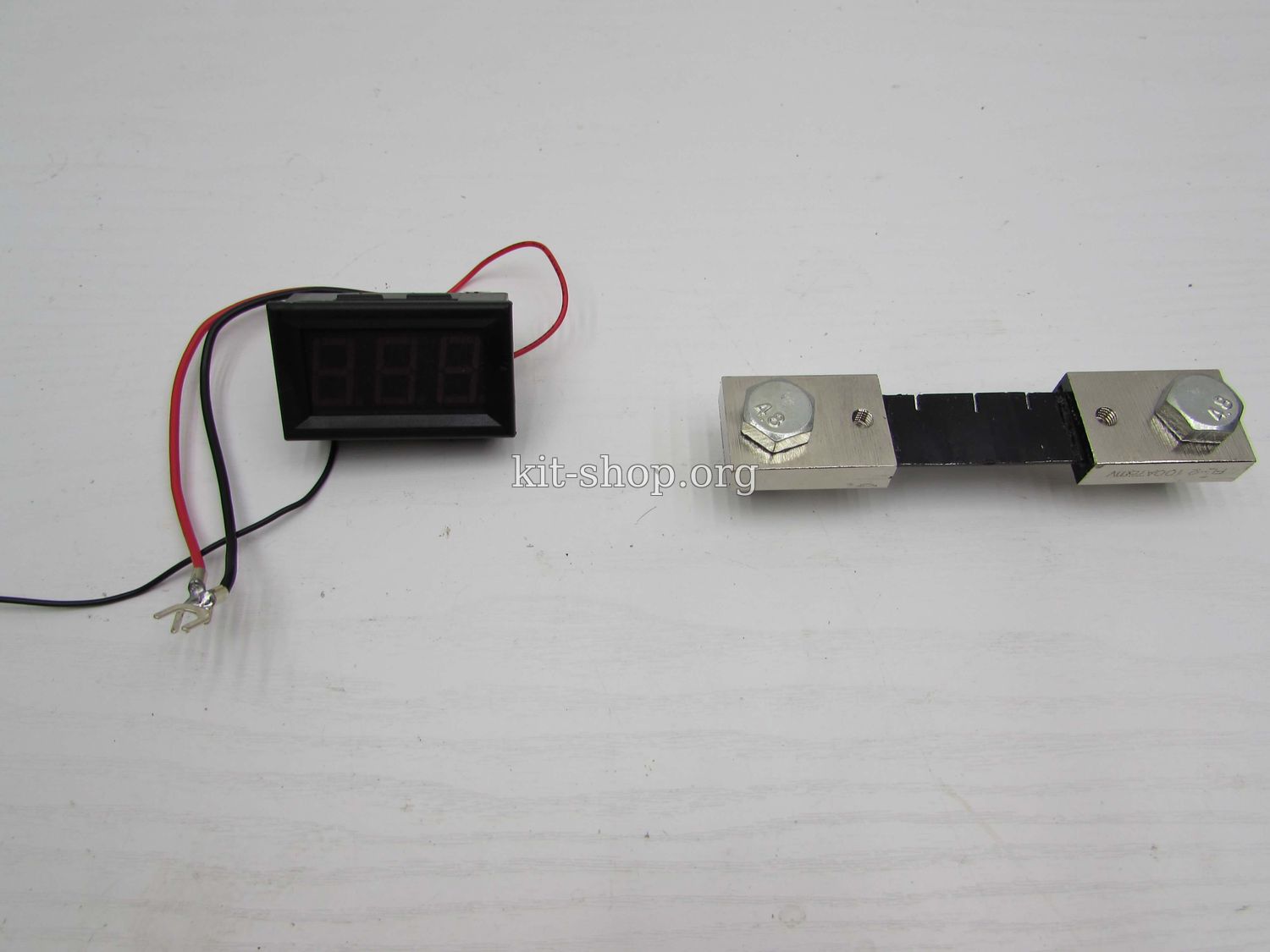

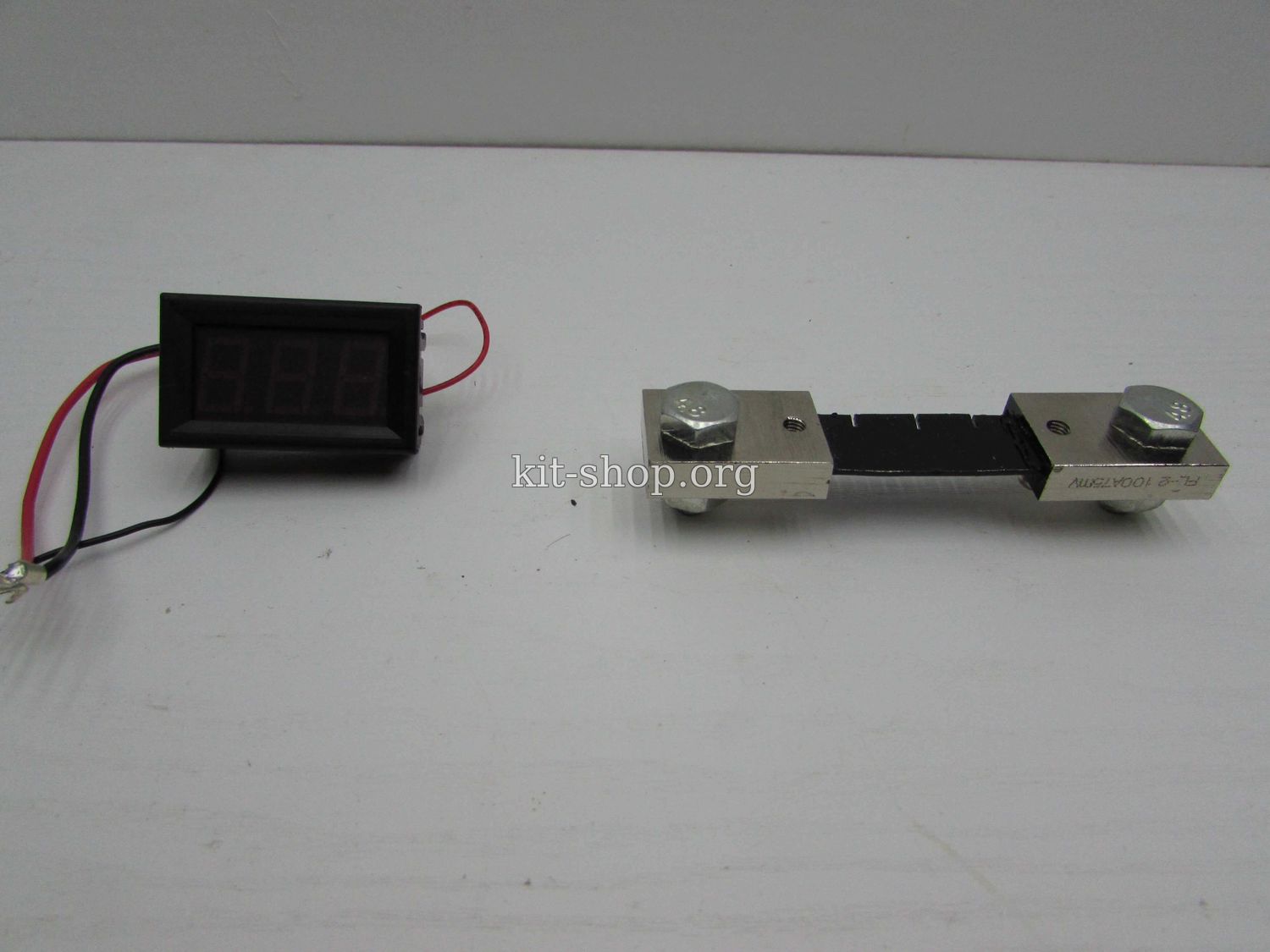

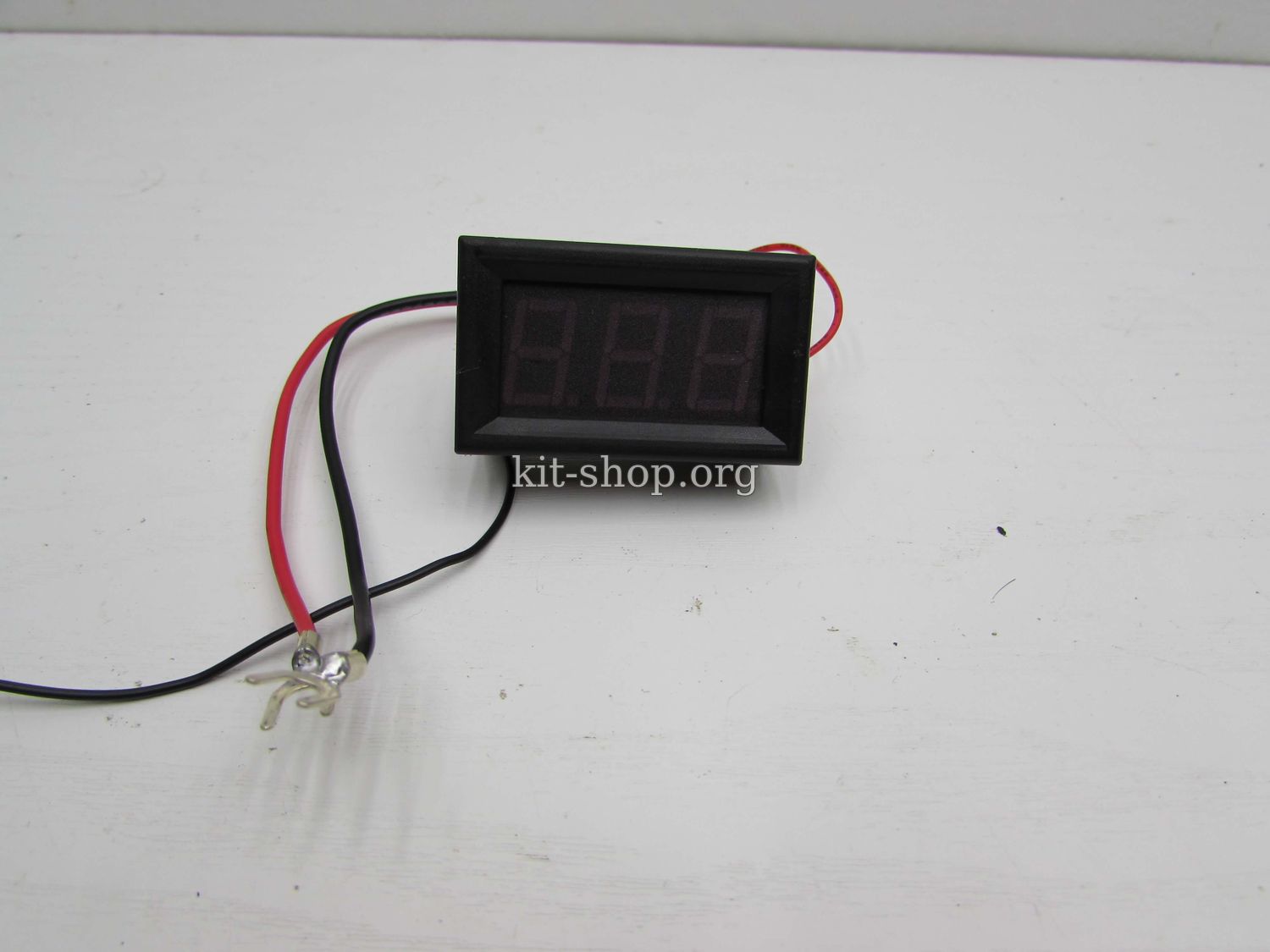

Амперметр стандартных размеров, имеет трехзначный индикатор, как уже сказал, предназначен для измерения только постоянного тока.

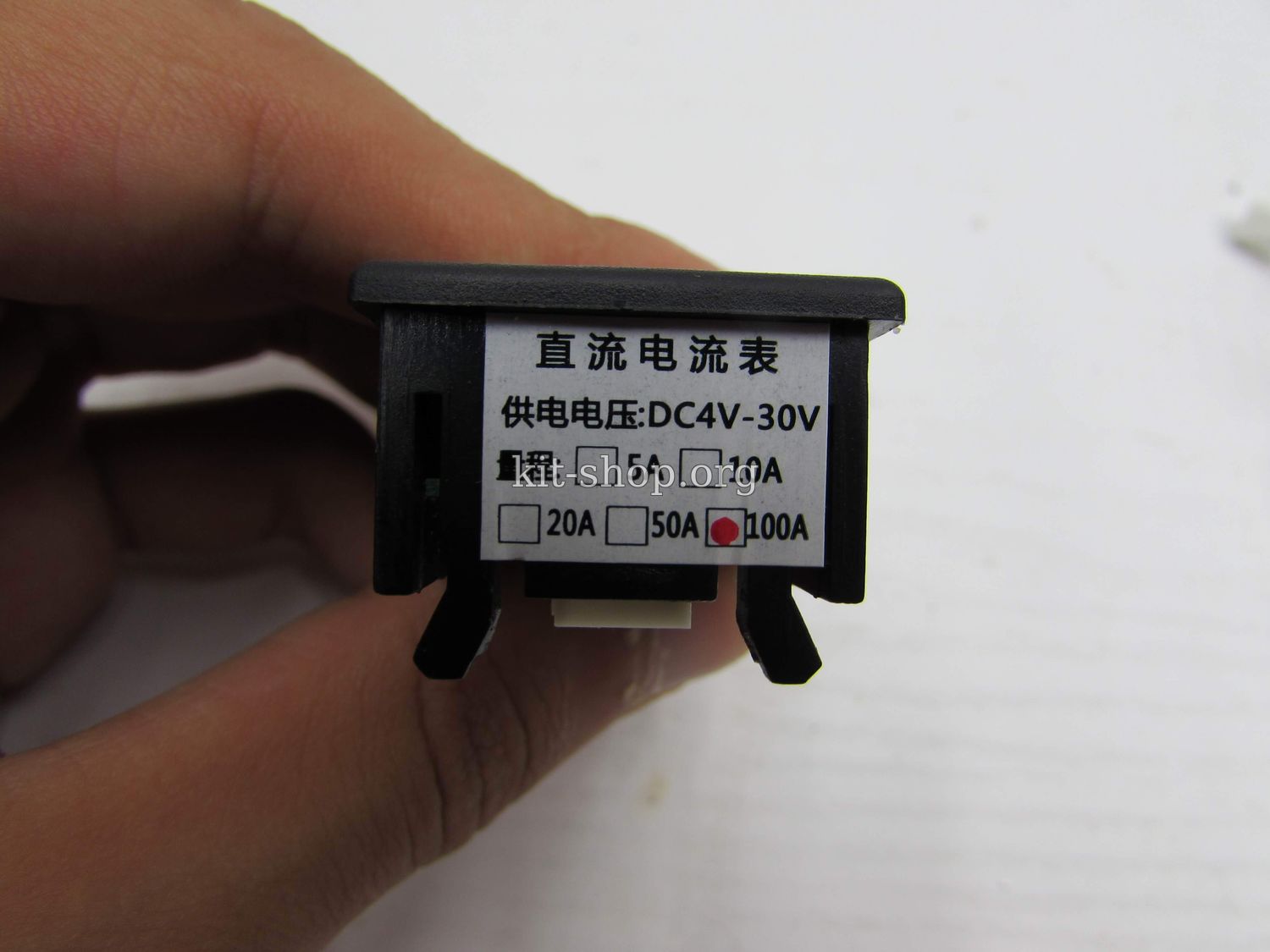

Диапазон входных напряжений от 4,5 до 30 Вольт, диапазон измеряемого тока от 0 до 100 Ампер
Амперметр приходит уже в колиброванном виде, но на плате имеется подстроечный резистор для этих целей, недостаток в том, что резистор не многооборотный, а самый обычный.

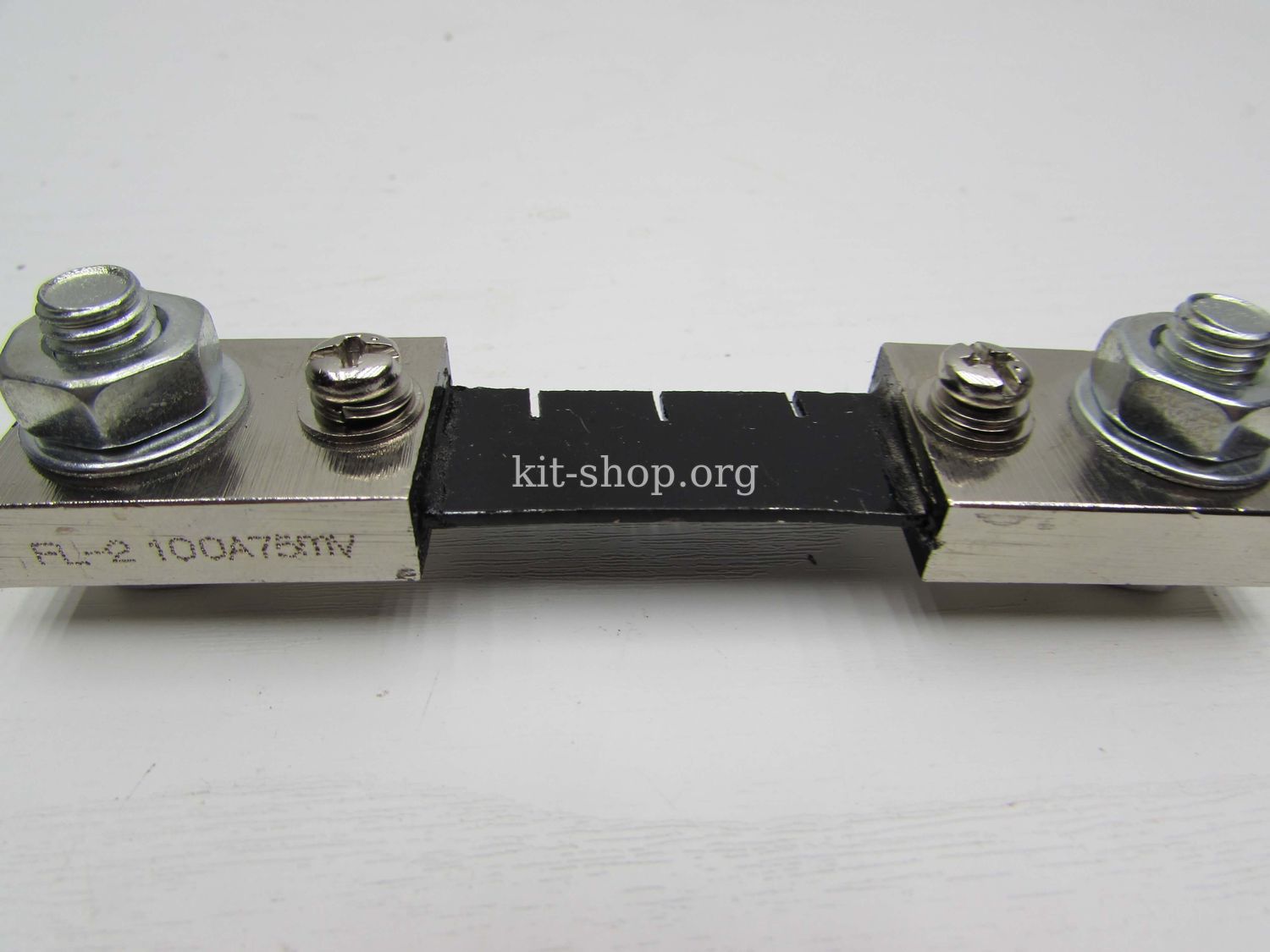

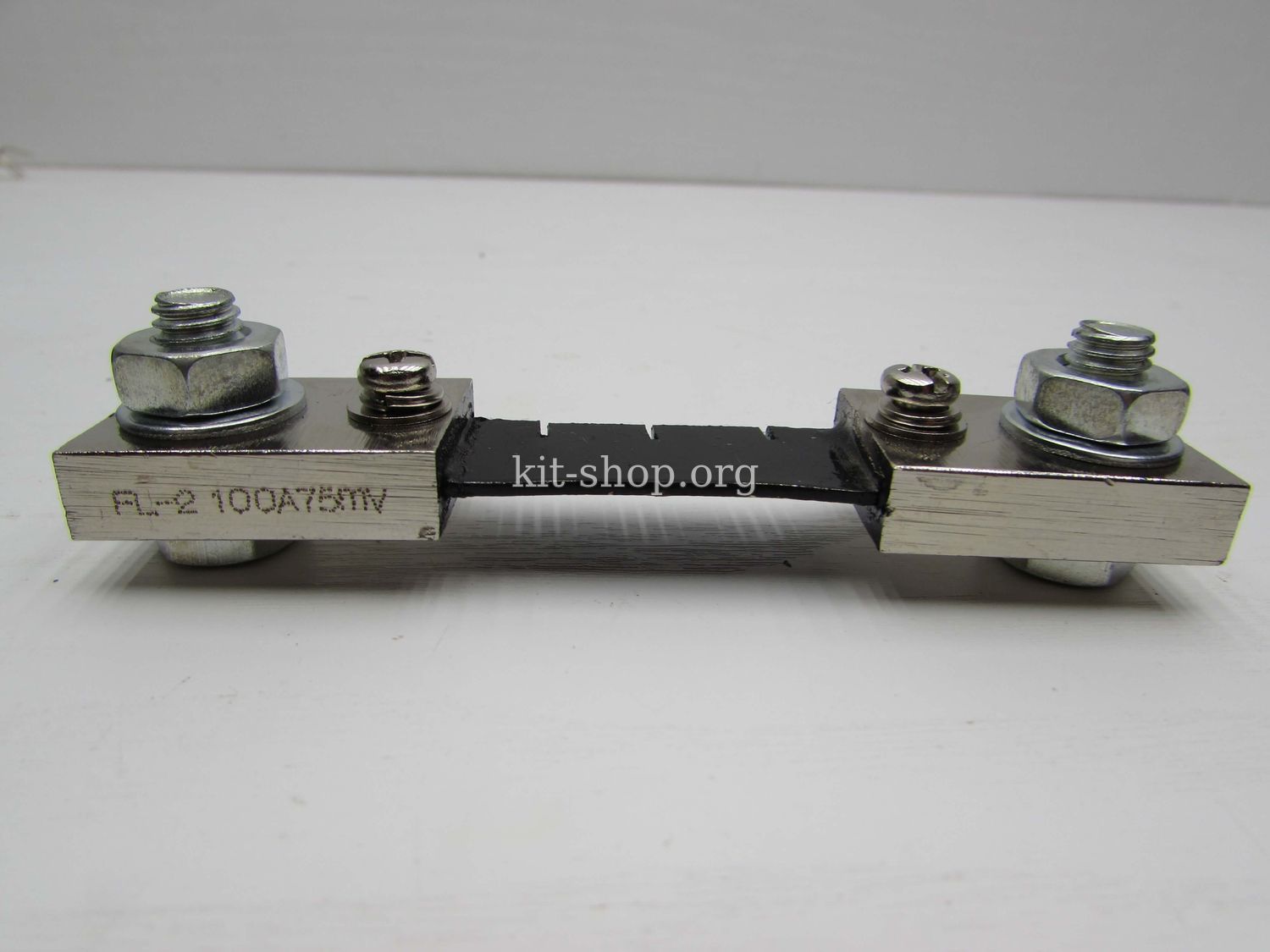

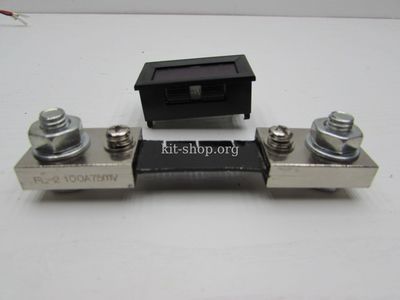

Порадовал шунт, однозначно хороший, имеет силовые болты для подключения силовых проводов и дополнительные для подключения индикатора.
По сути, индикатор измеряет падение напряжение на указанном шунте, как и в случае любого амперметра.

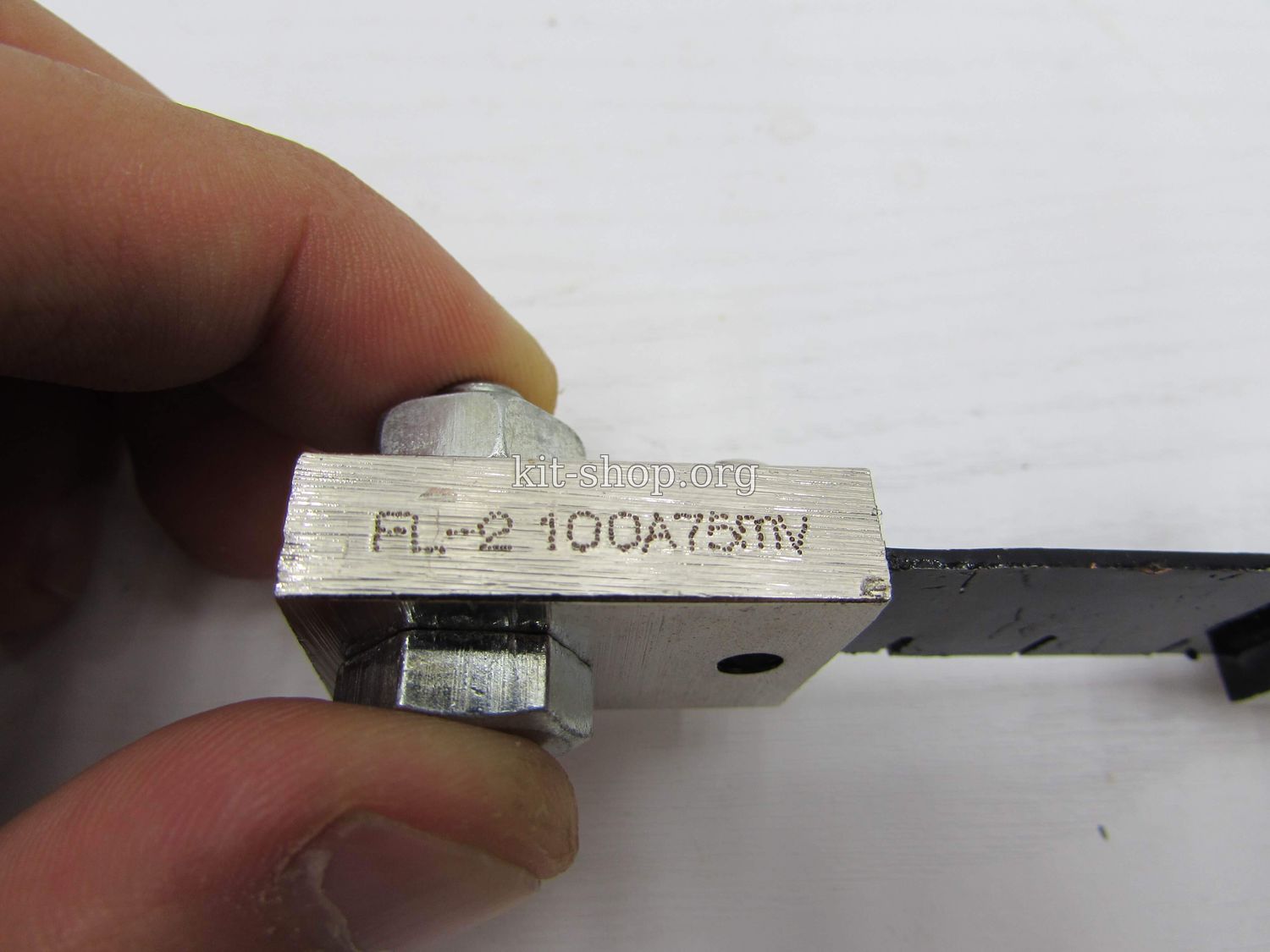

Шунт на 75мВ, по мне рассчитан на токи более 100 Ампер и возможно является универсальным.

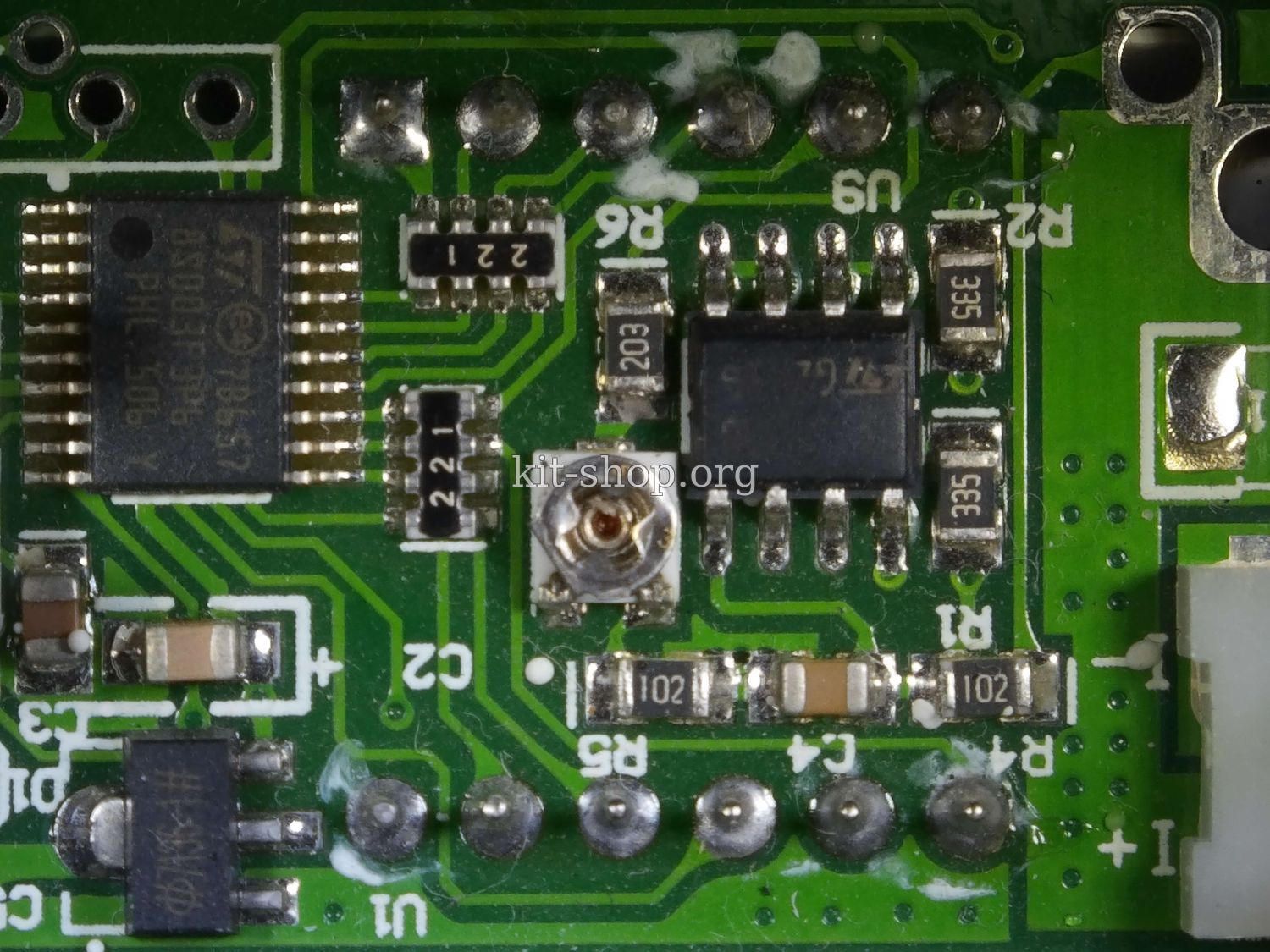

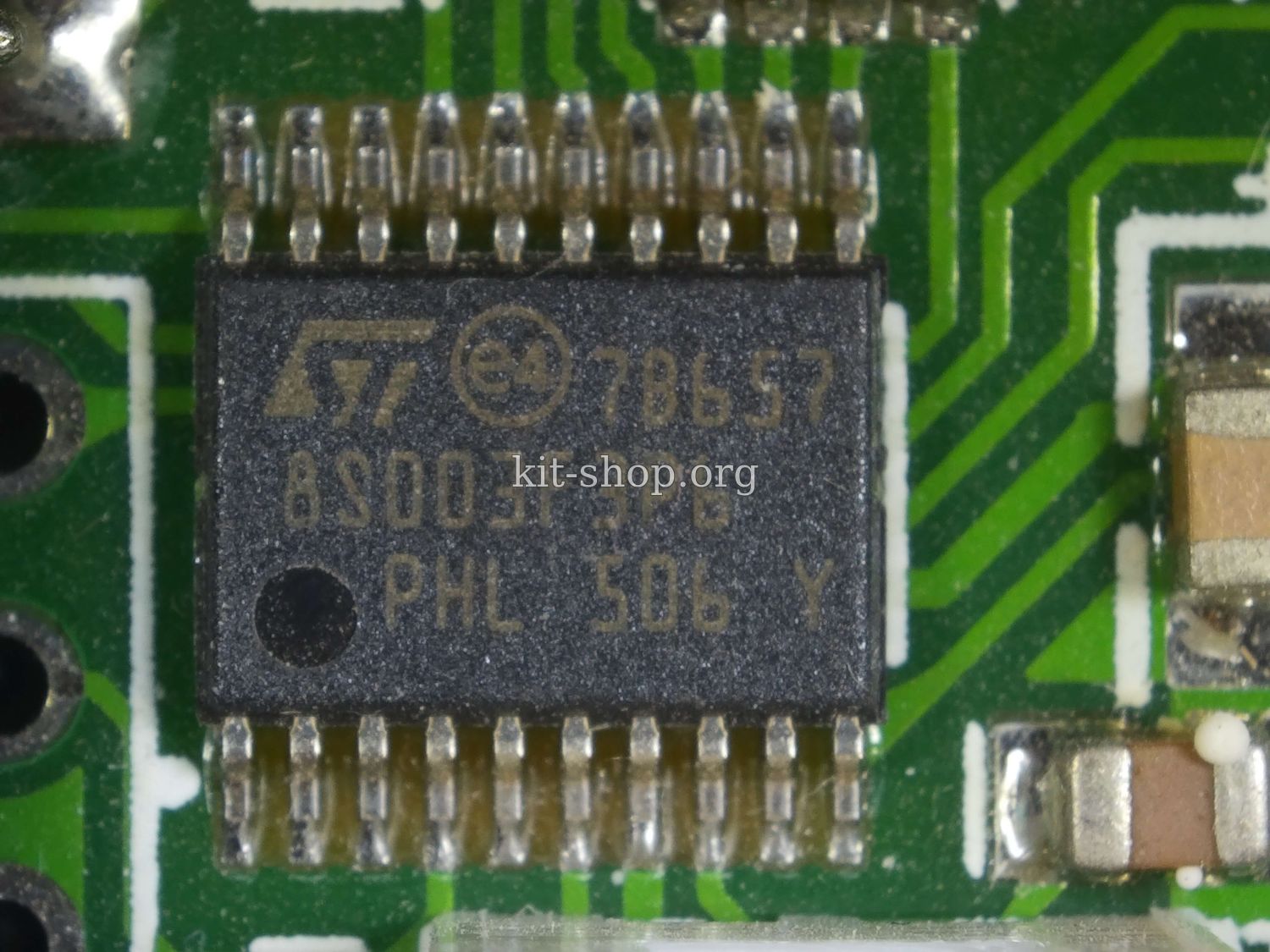

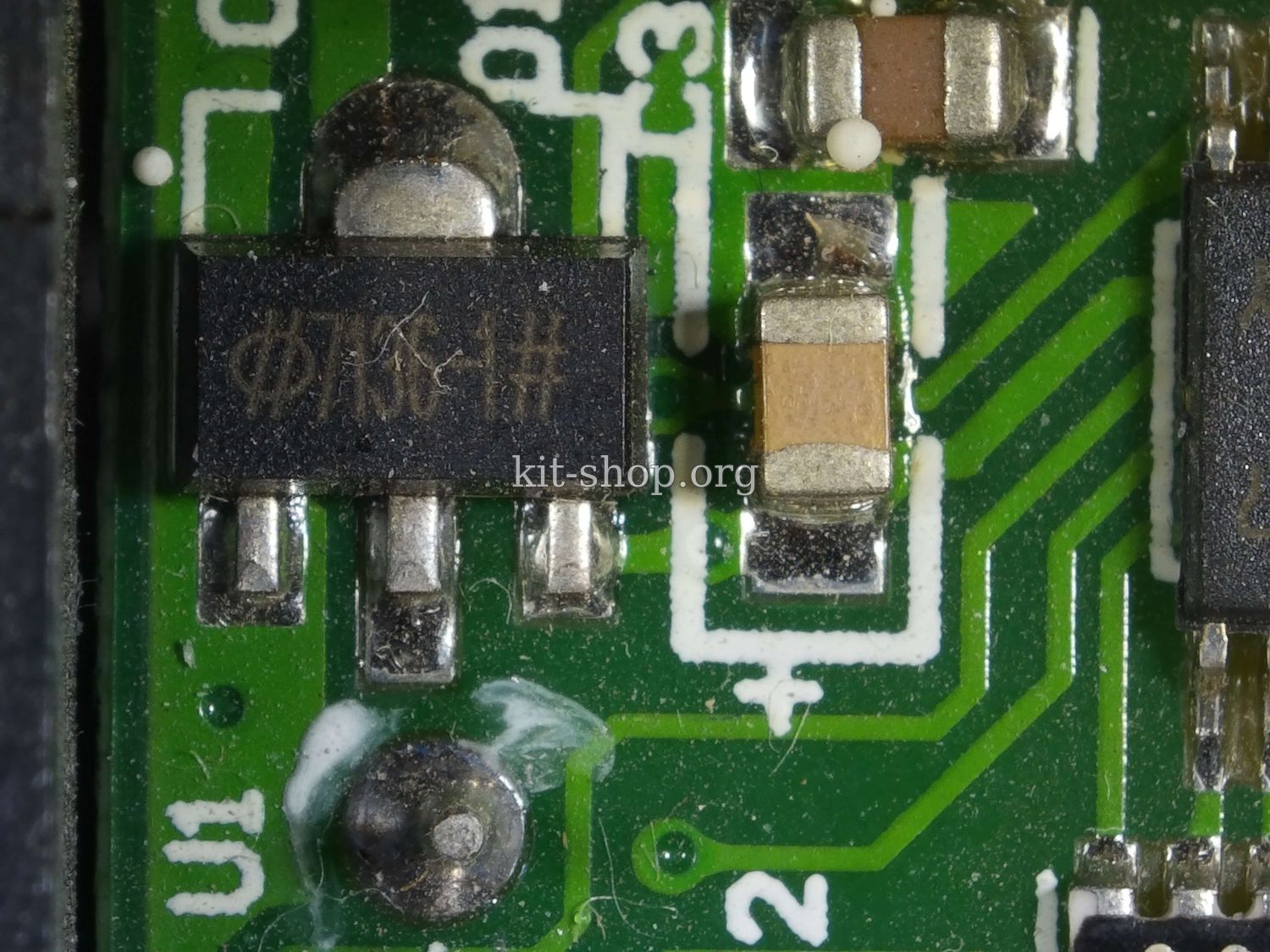

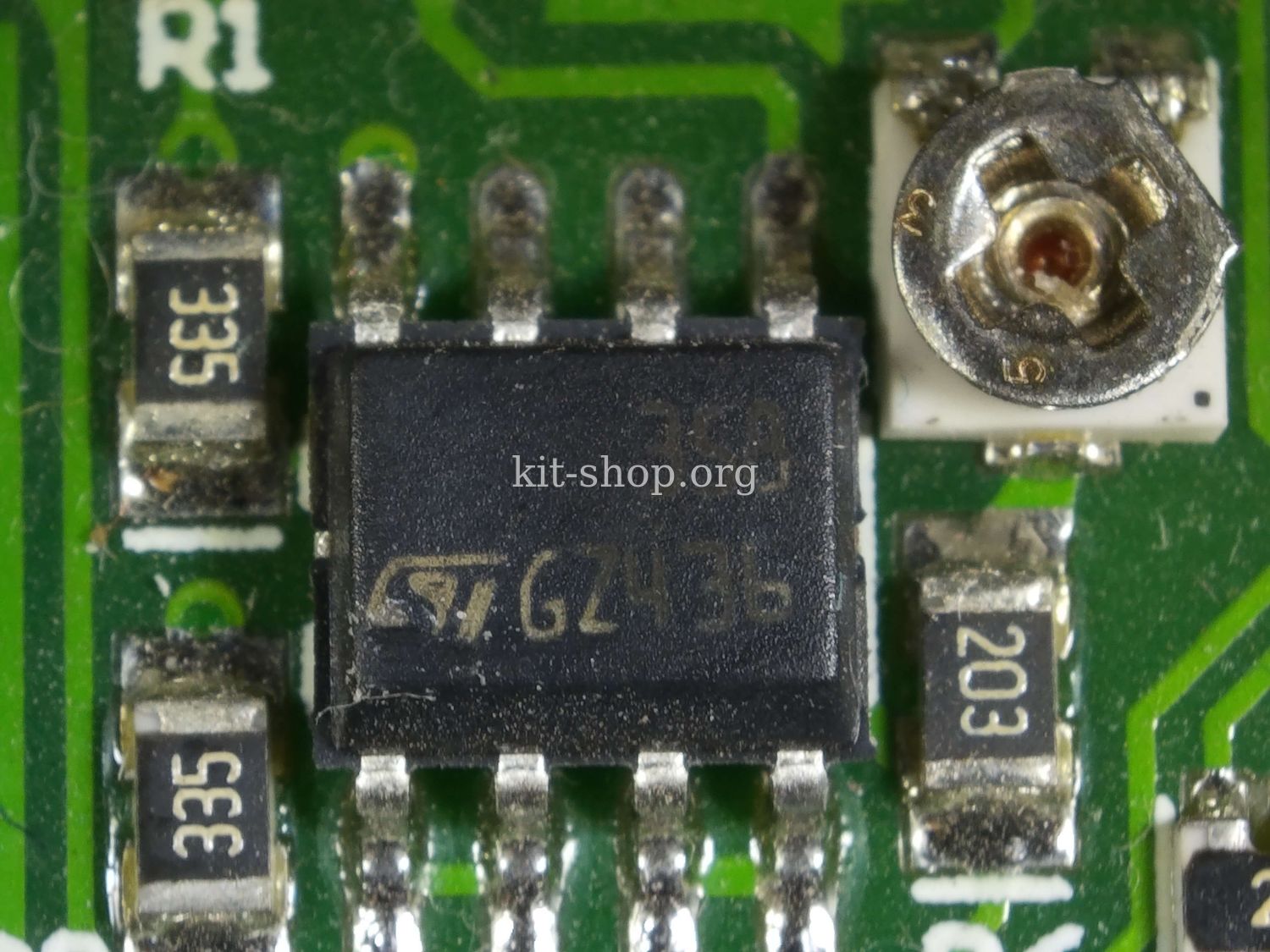

Это плата индикатора под микроскопом, основной МК, ОУ LM358 и линейный стабилизатор для питания всего этого хозяйства.





Перейдем непосредственно к тестам, имеем два основных параметра, это напряжение питания до 30 Вольт и ток до 100 ампер, поэтому как вначале сказал ролик будет коротким.

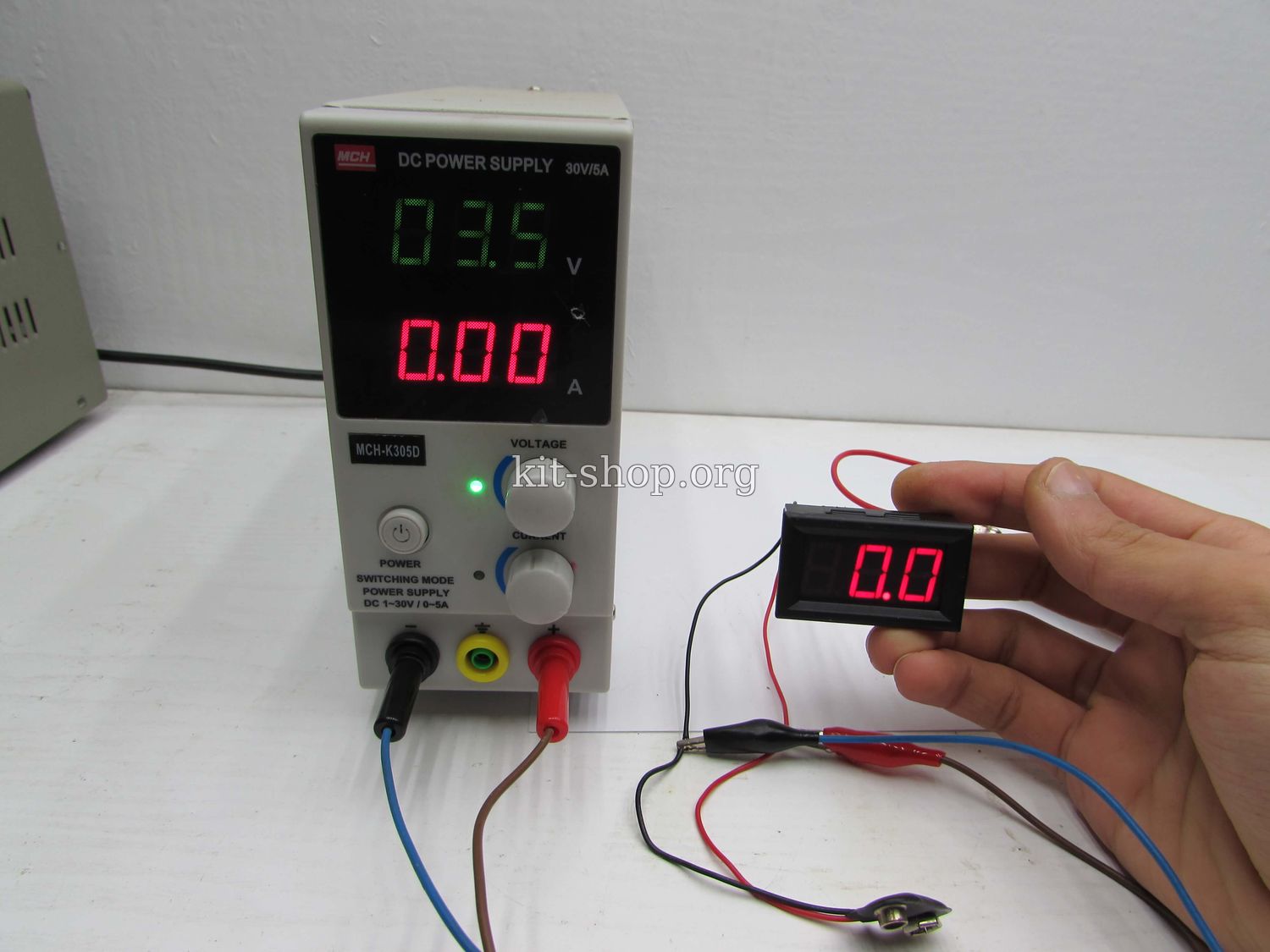

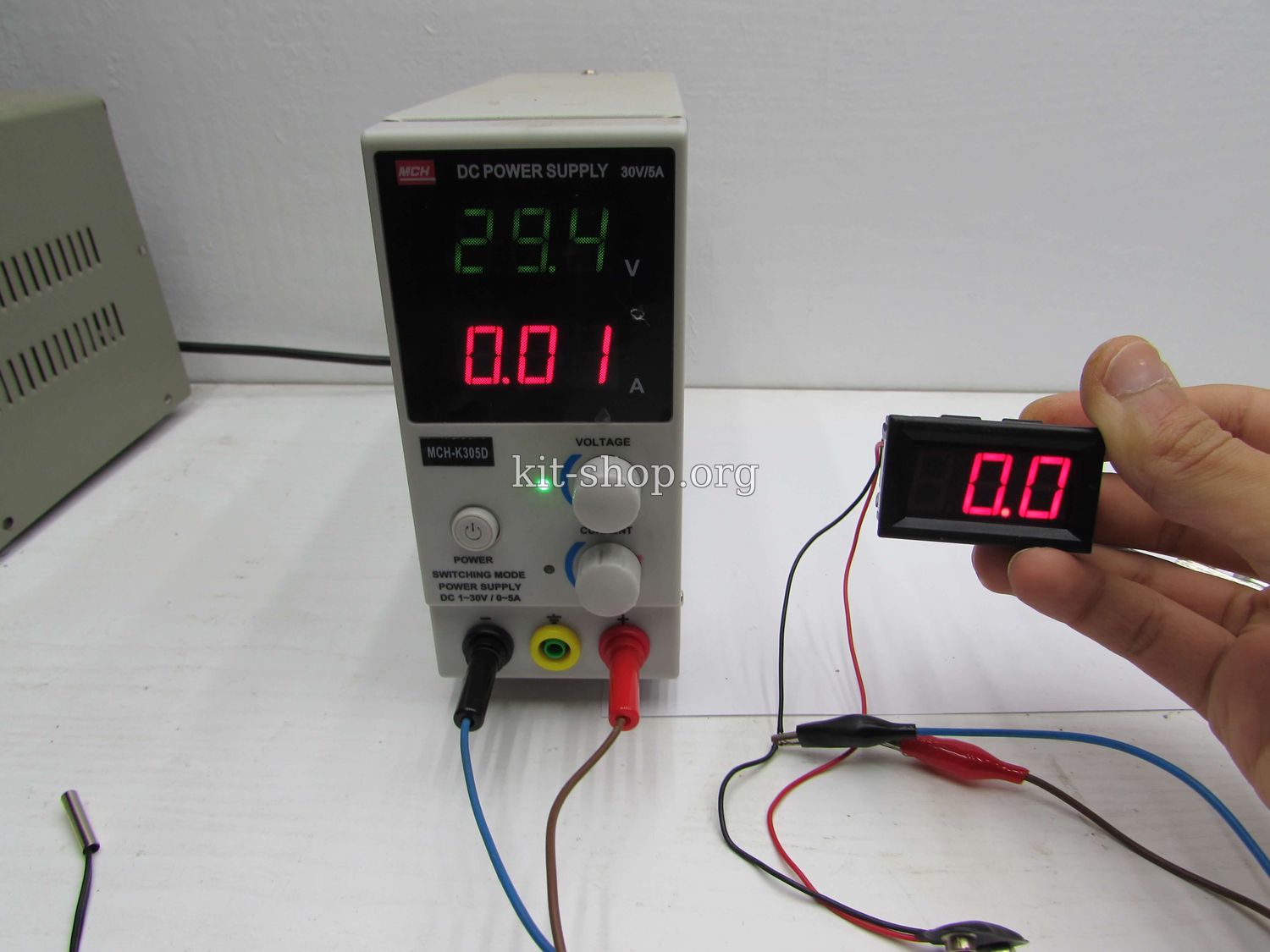

Подключим к блоку питания на котором выставлено чуть меньше 30 Вольт в пользу китайцев и как видим ничего не сгорело, это хорошо.



Минимальное напряжение нужное для работы индикатора около 3,5 Вольт



Измерение тока
К сожалению токи 100 Ампер получить не сможем, просто мне нечем нагружать,
Использовать мультиметры и другие амперметры не нужно, поскольку показания будут отличаться из-за наличия шунтов в амперметрах и естественно будут потери на проводах,
В случае идеального теста нам нужно найти мощные резисторы, затем воспользуясь  законом дедушки Ома
I=U/R рассчитать силу тока.
Притом использовать в качестве нагрузки нужно именно резисторы, использовать лампы накаливания нельзя поскольку по мере нагрева их сопротивление будет меняться, т.е. будет колоссальный разброс в показаниях.

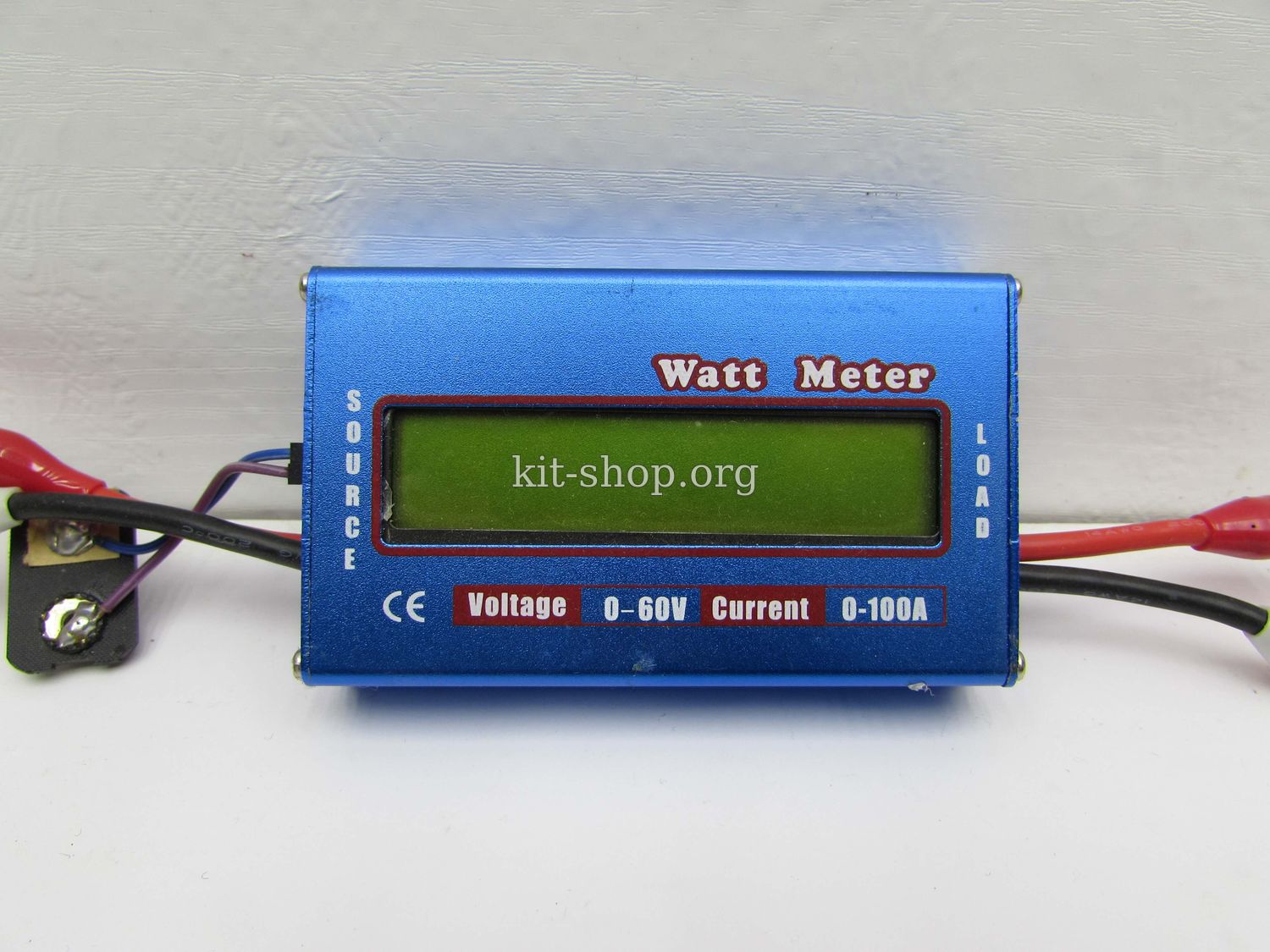

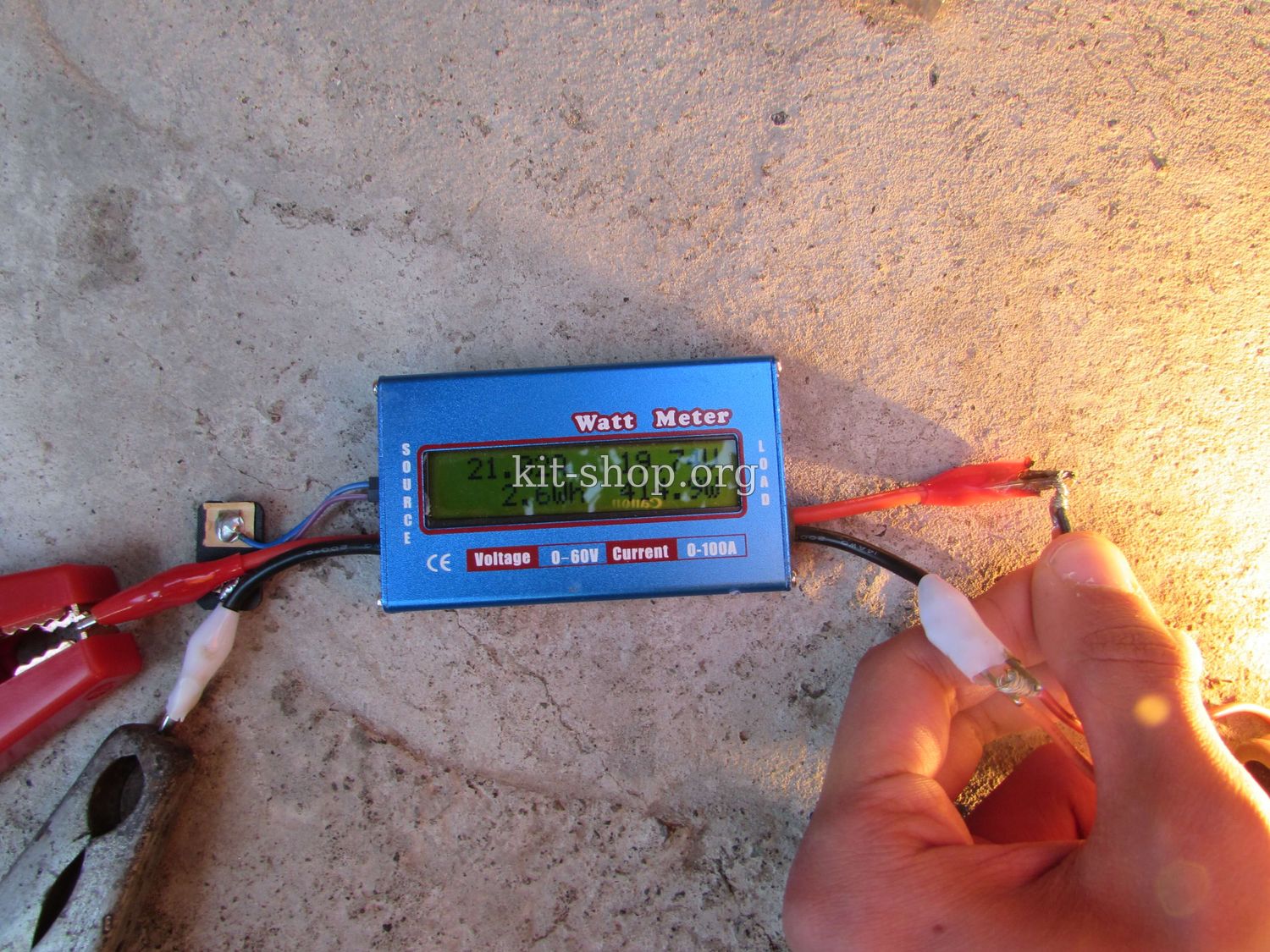

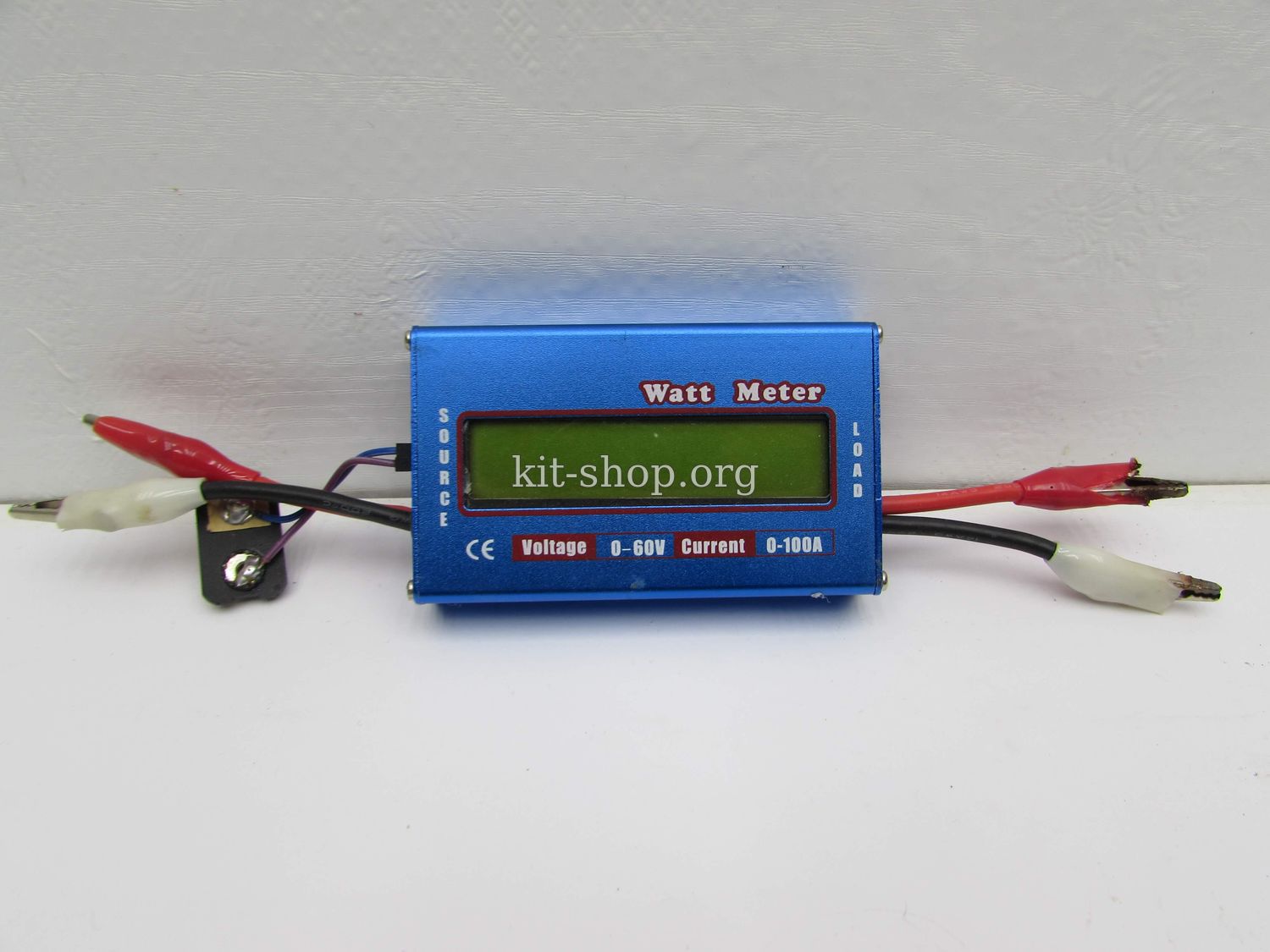

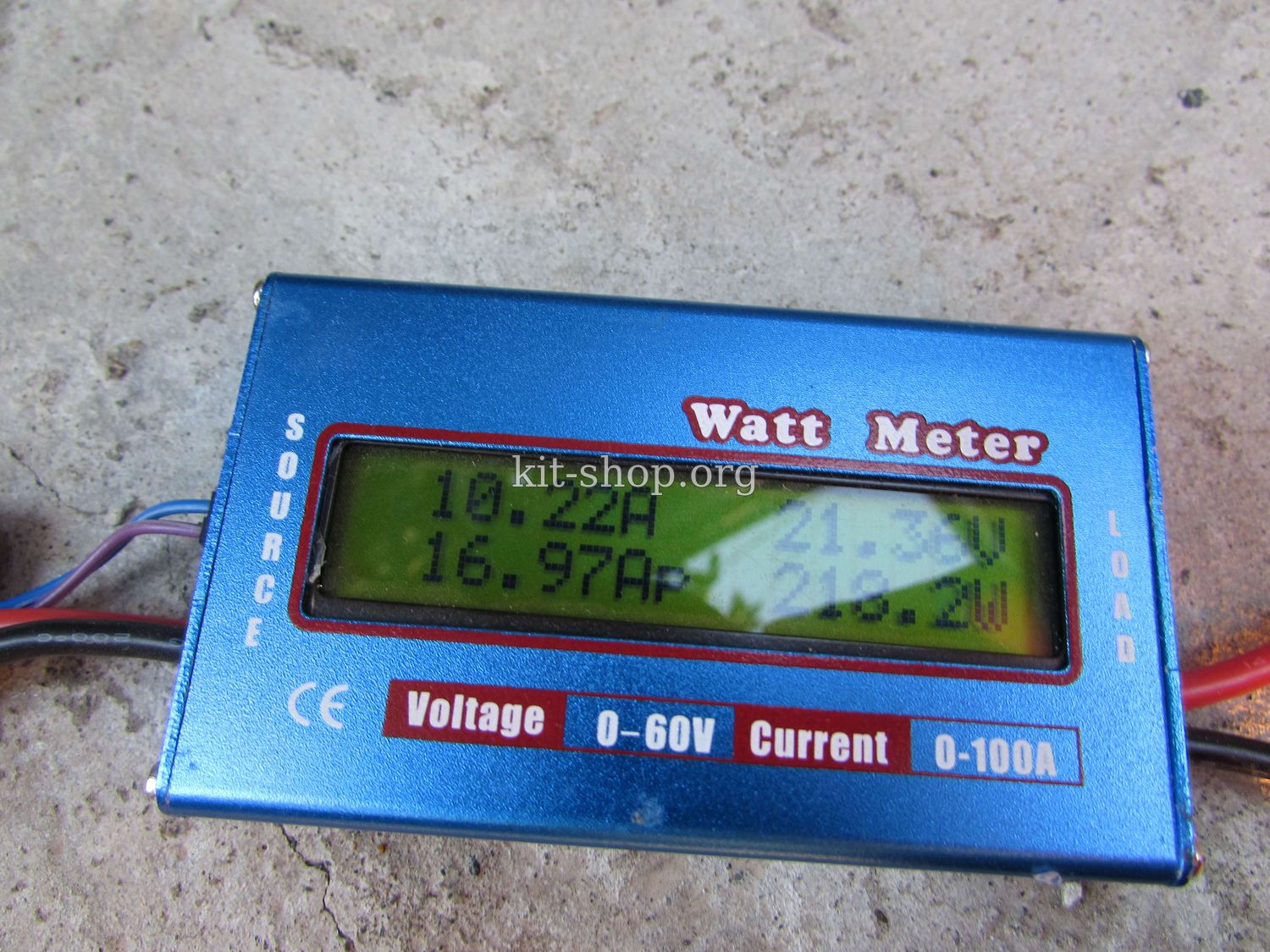

К сожалению, не нашел мощных резисторов с нужным сопротивлением, поэтому сделаю сравнение показаний с вот этим прибором, это довольно точный измеритель проверенный временем, он старого образца с металлическим шунтом и минимальной погрешностью, хотя вариант далеко не эталонный.





В качестве источника питания литиевые  аккумуляторы, общее напряжение около 24 вольт.

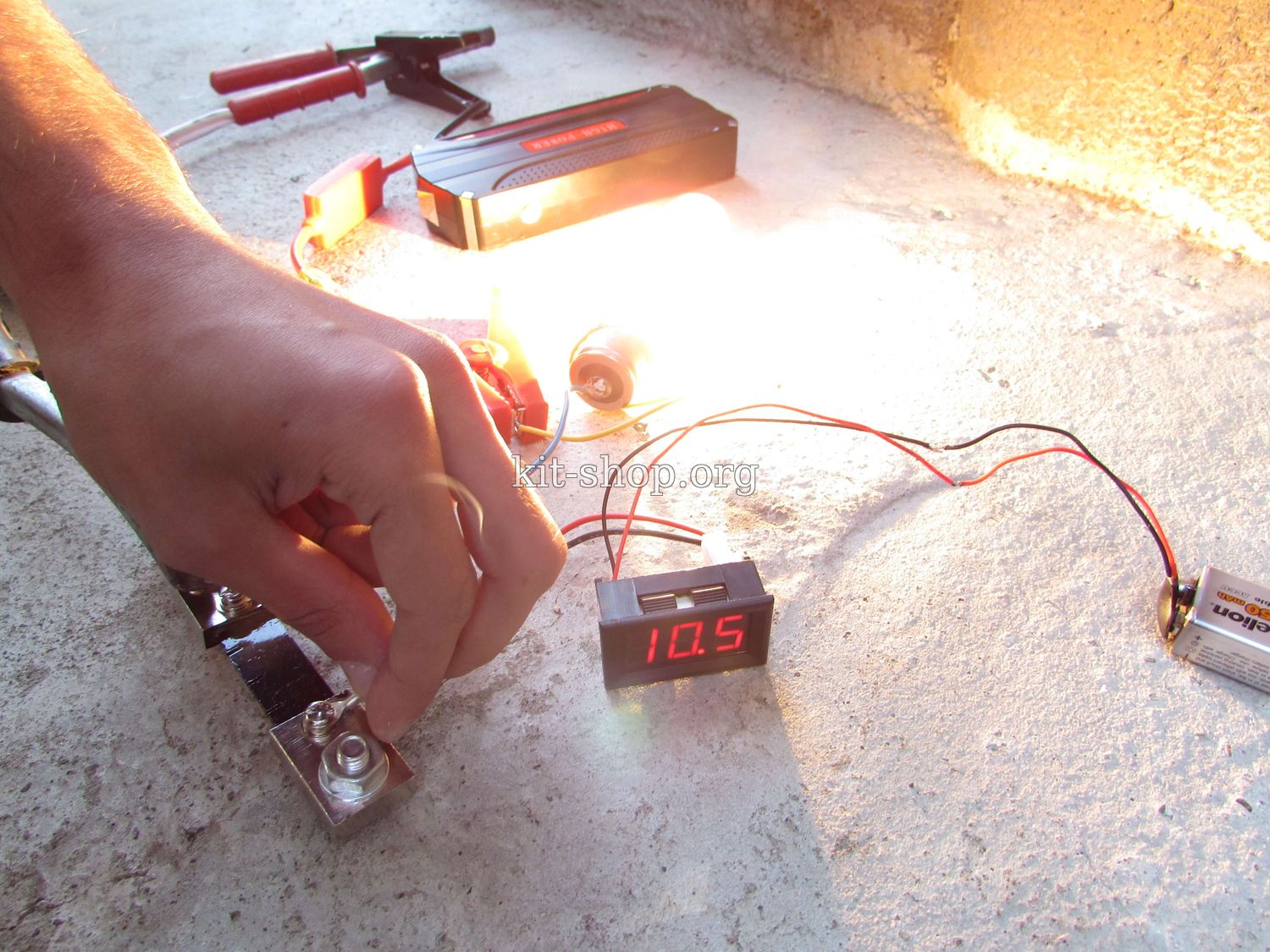

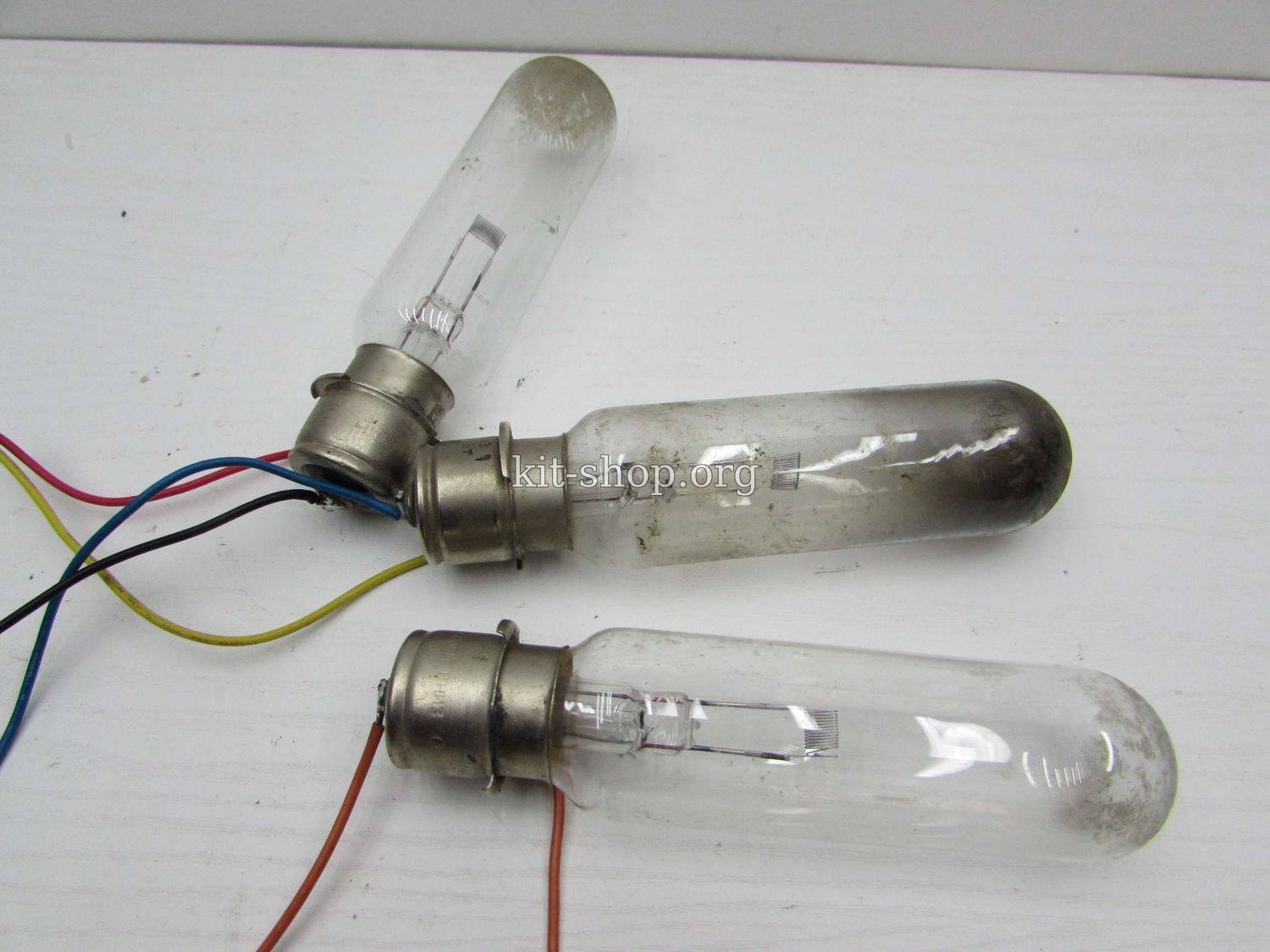

Нагрузкой служат лампы от кинопроектора.

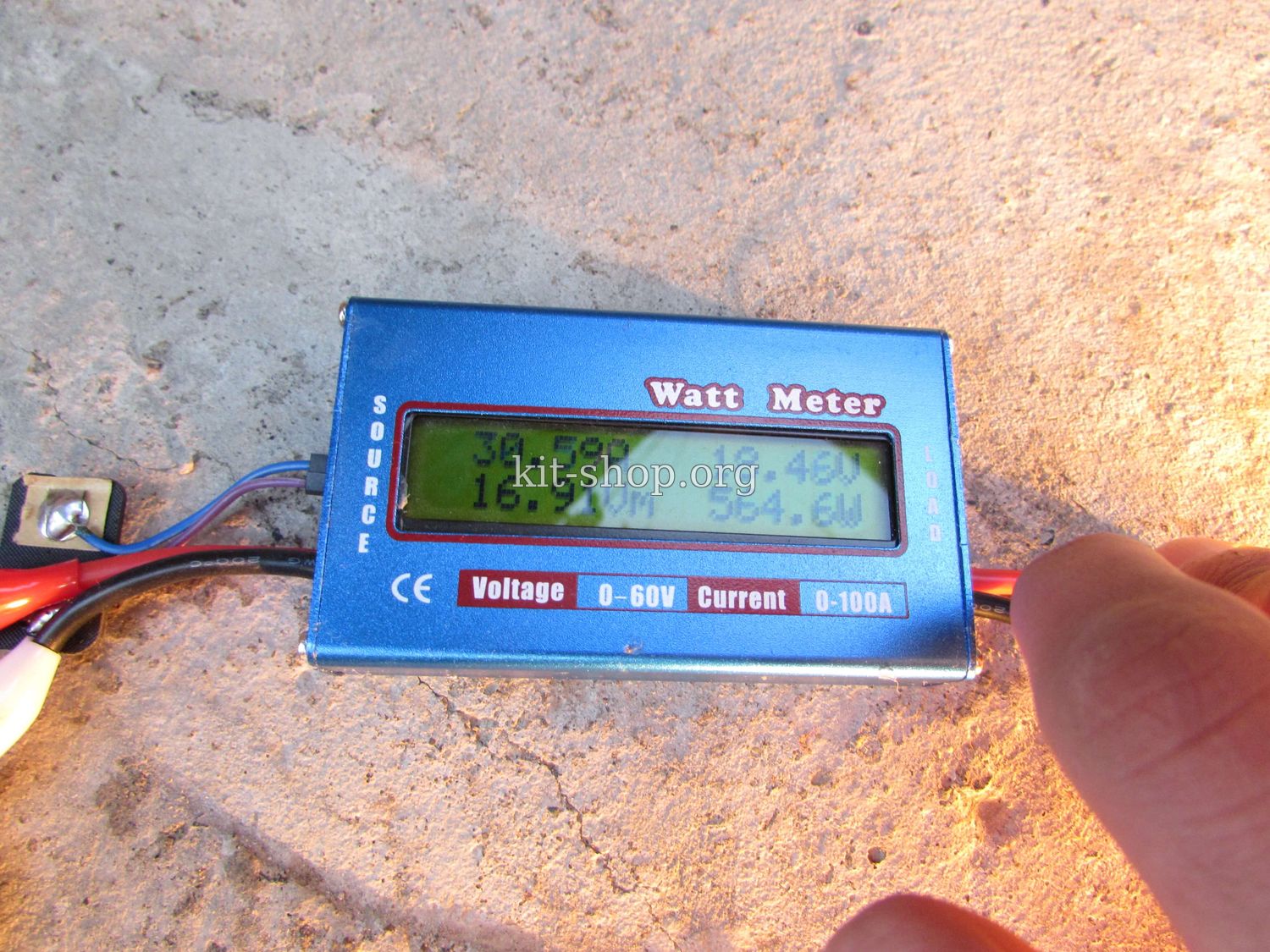

Сделаем так - сначала подключим одну лампу с нашим измерителем, затем эту же лампу, но уже с ваттметром, т.е индикаторы будут работать в одинаковых условиях, затем сравним показания.

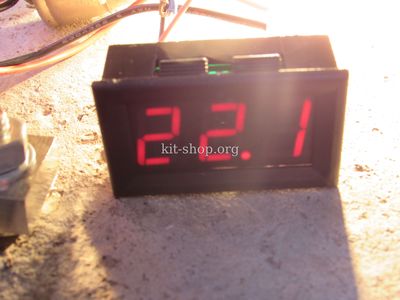

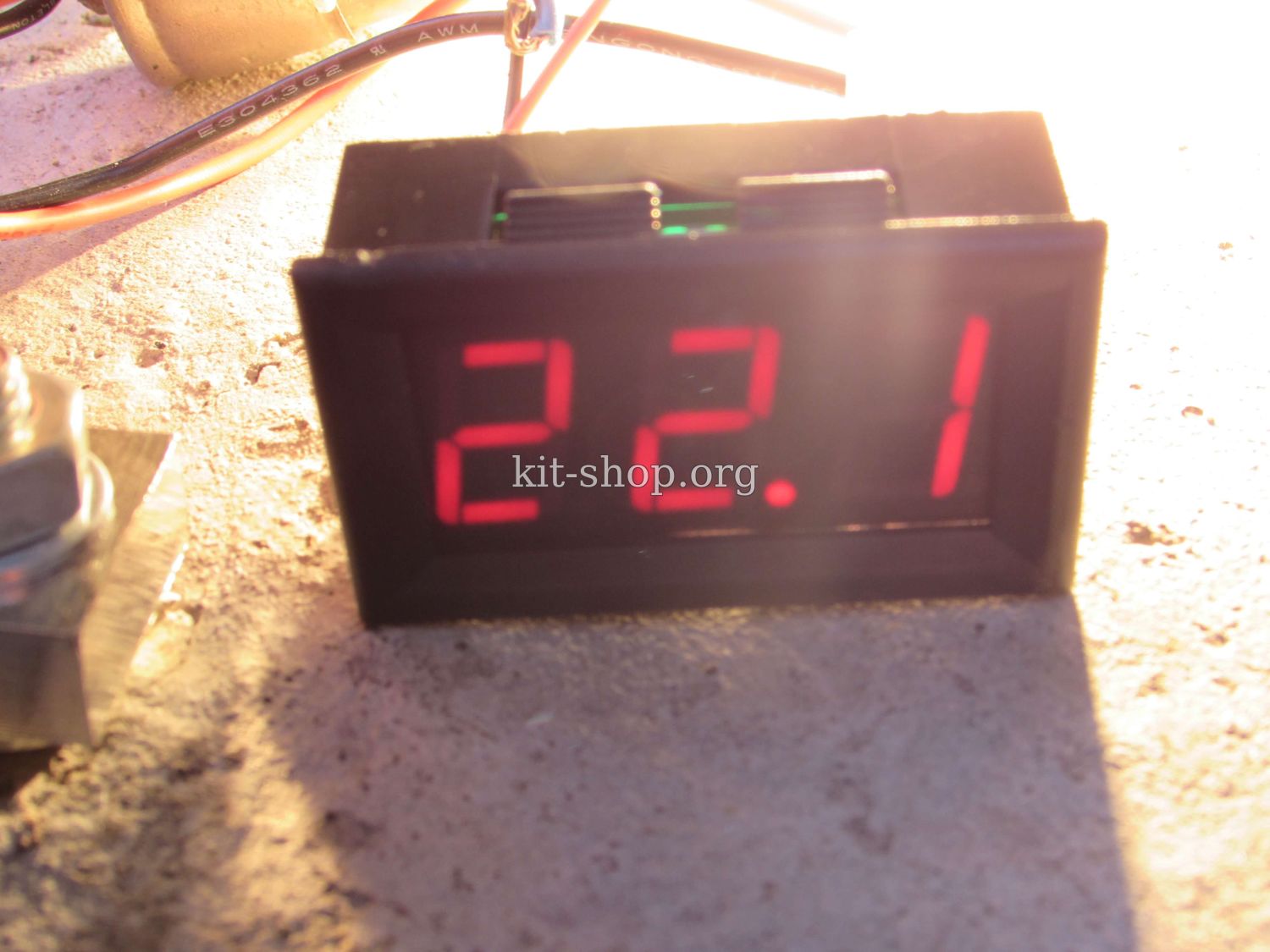

Разброс показаний небольшой, идем дальше

Добавим вторую лампу параллельно и повторим процесс

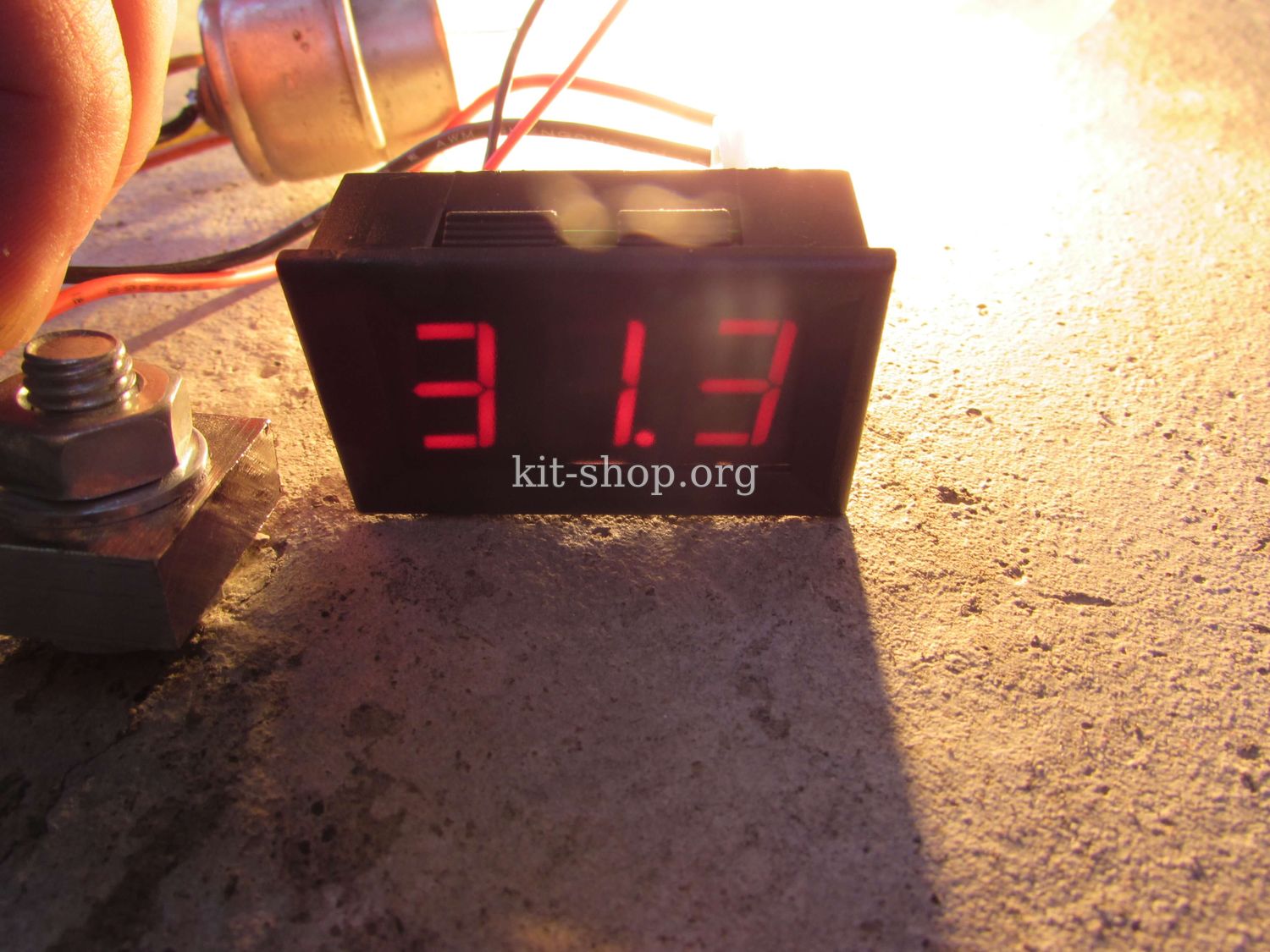

Тоже все нормально, теперь добавим третью лампу






Хочу заметить, что для проведения такого теста нужно высокоточное лабораторное обарудование, чтобы результат имел минимальную погрешность, мой же способ не идеален и не совсем правильный поскольку аккумуляторы во время тестов, пусть и коротких - разряжаются и показания меняются, но с учетом того, что у нас не лабораторная работа по физике, результаты вполне устраивают.

Неожиданно, но на этом все, больше нечего сказать, измеритель работает нормально, погрешность имеет и сам индикатор и мое измерительное оборудование , но когда речь идет о больших токах, на погрешность в пару сотен мА можно закрыть  глаза.
