220 вольт от прикуривателя

Товар  можно купить тут

Да, Китай все время преподносит новые сюрпризы и этот инвертор яркий тому пример. Точно такой же преобразователь купил около года назад, работой доволен, поэтому решил взять еще один.
Ну несколько слов о самом приборе и для чего он предназначен .
Это устройство преобразовывает 12 Вольт от автомобиля в сетевые 220, на выходе мы получаем почти то, что дома в розетке, ну за исключением нескольких моментов.

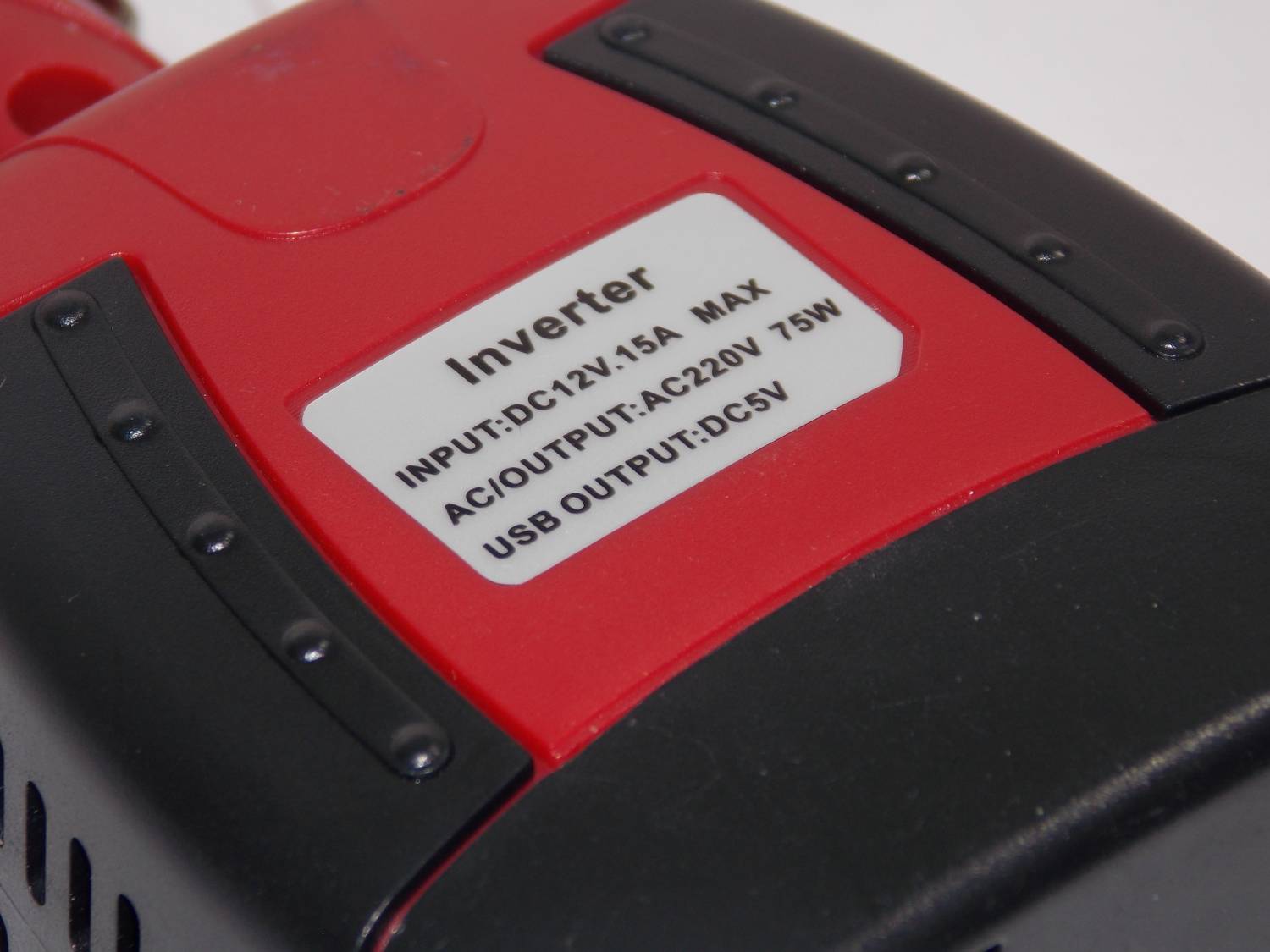

На выходе у этого преобразователя напряжение 220 Вольт (плюс минус), частота 50 Гц, и форма выходного сигнала - модифицированная синусоида, это не чистый синус и не меандр, что -то среднее. От такого сигнала может работать вся техника, даже дрель и другие устройства, которые содержат двигатель переменного тока. Работают и асинхронные двигатели, правда не так хорошо, как от чистой синусоиды (сетевой).
Так, что вполне пригодный инвертор.


О цене.
Всего 7-9долларов и получите инвертор на 100 ватт, но может тянуть и на 120, есть и более мощные в таком же корпусе (до 150 ватт), но особой разницы между строением инвертора на 75 и 150 ватт нету, а исключением кулера и транзисторов которые чуть помощней.

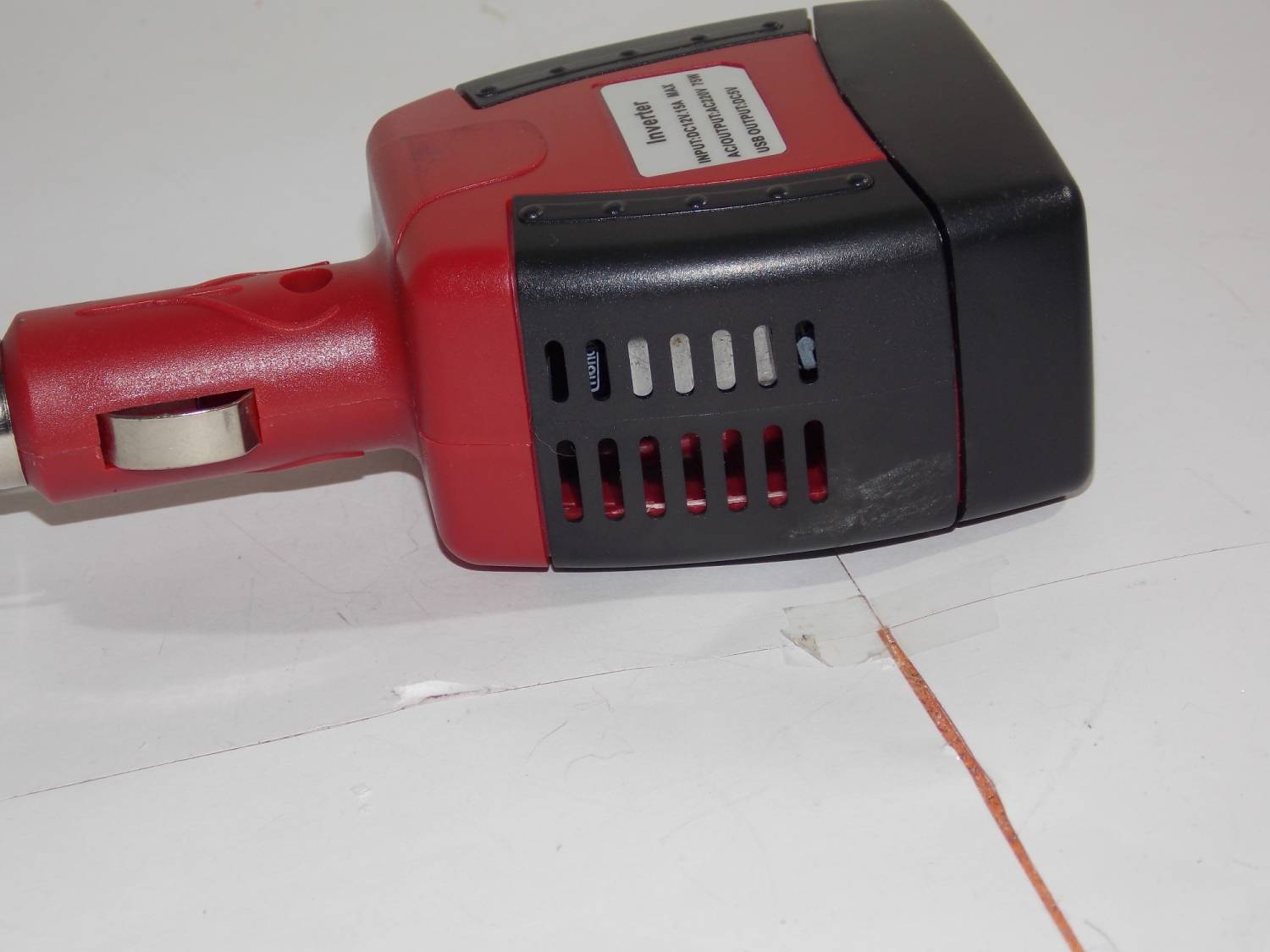

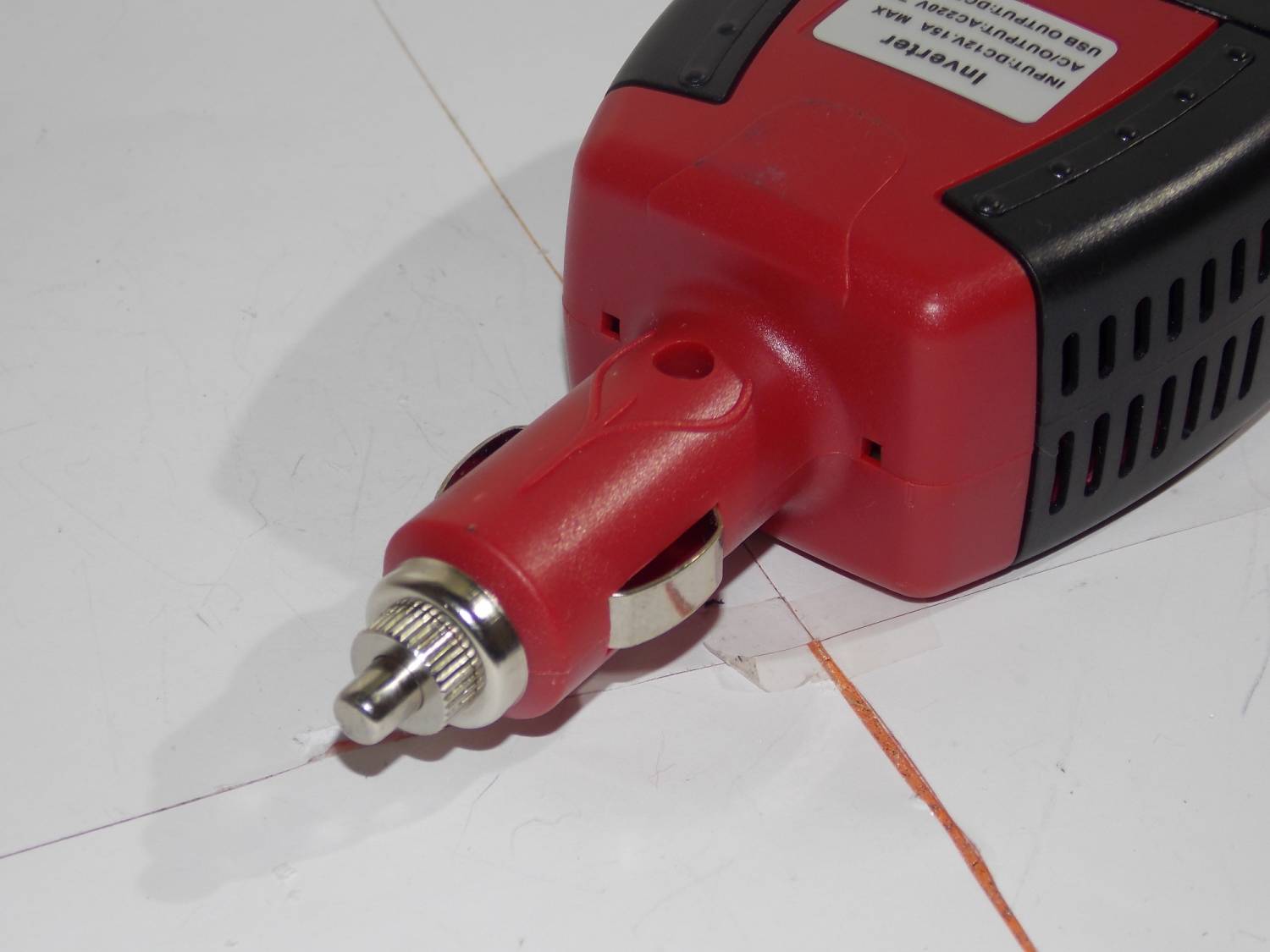

Устройство можно засунуть в прикуриватель и вуаля ! у вас 220 Вольт в машине, можно свободно заряжать ноутбук, камеру, планшет, телефоны, подключать паяльник и все, что придет в голову, но инвертор не резиновый и мощность подключенной нагрузки не должна быть больше 100 ватт.

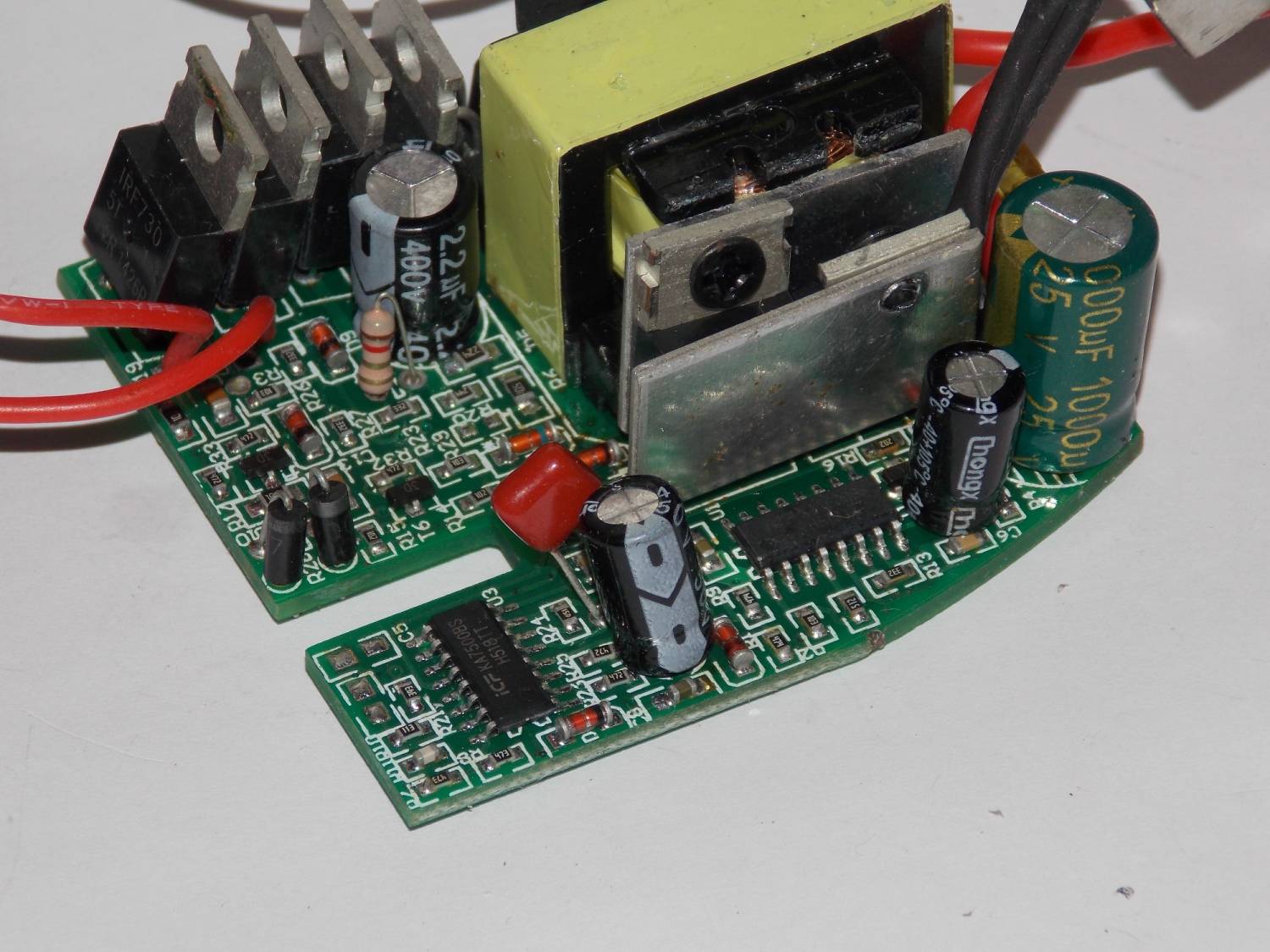

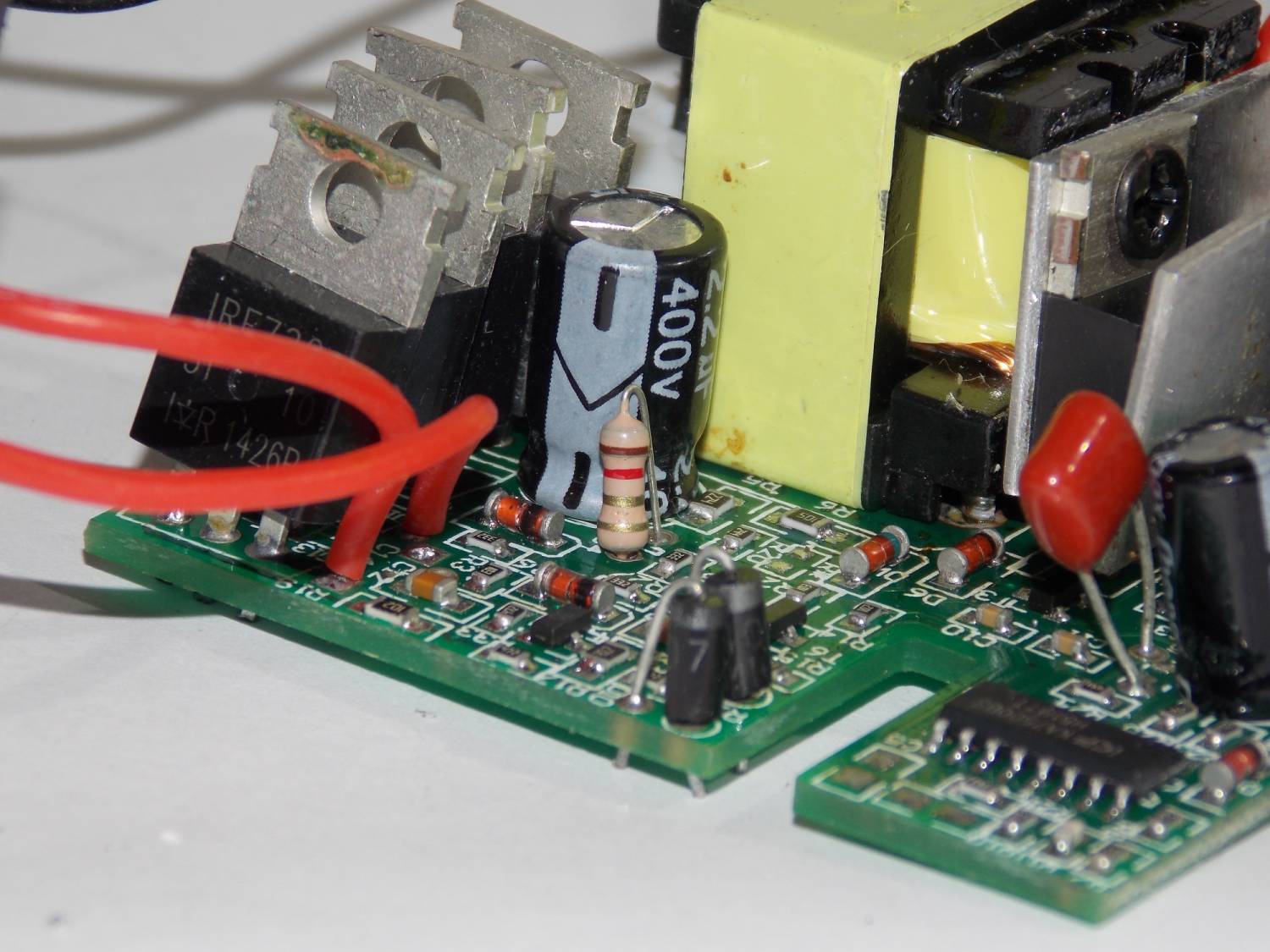

Внутри у этого чуда довольно продуманная схема, точно такая, которая в более мощных и серьезных преобразователях напряжения 12-220, но тут все в миниатюре.
Схема импульсная, отсюда и малые размеры и легкий вес.
Работает все на словах очень просто.

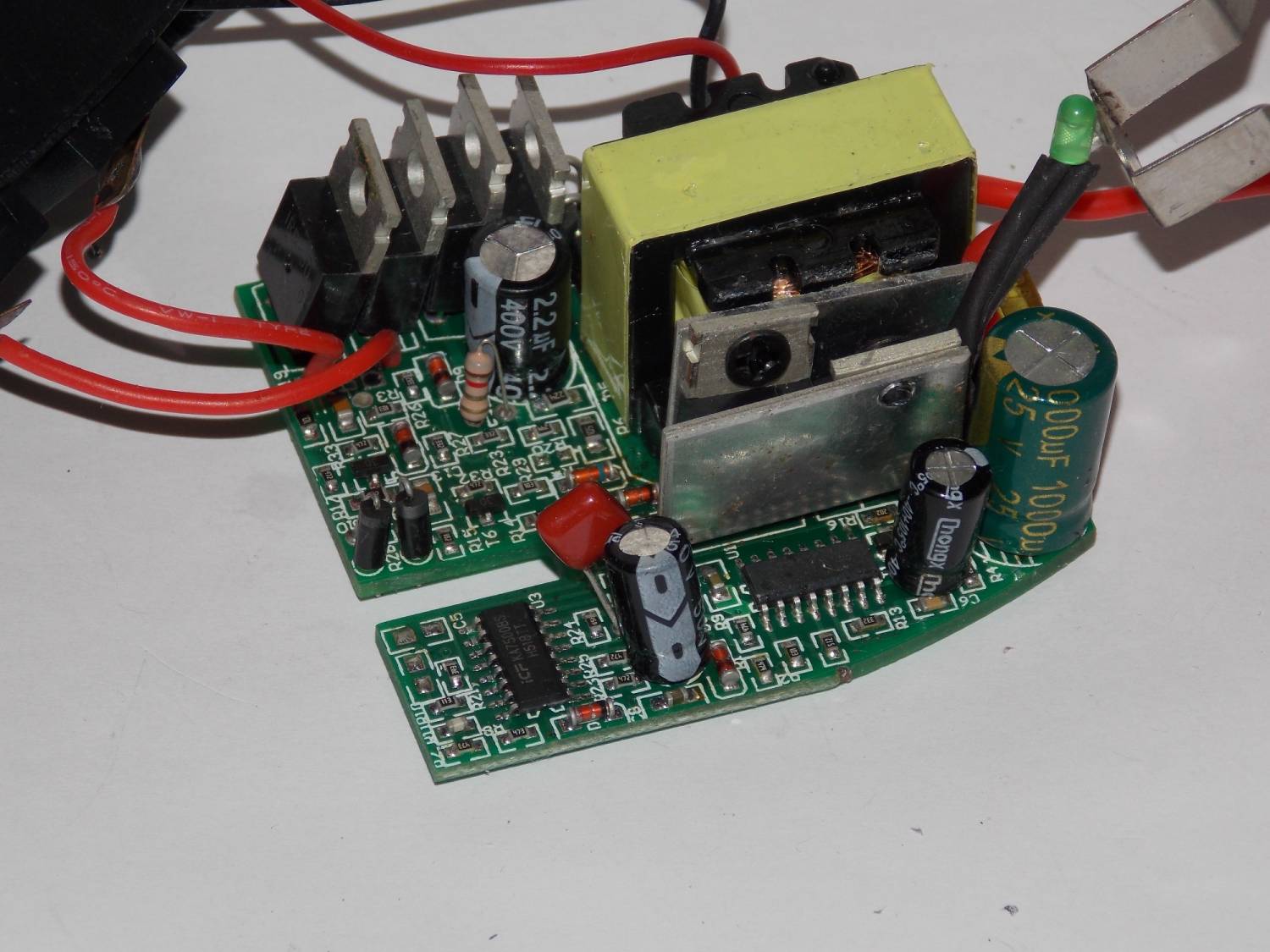

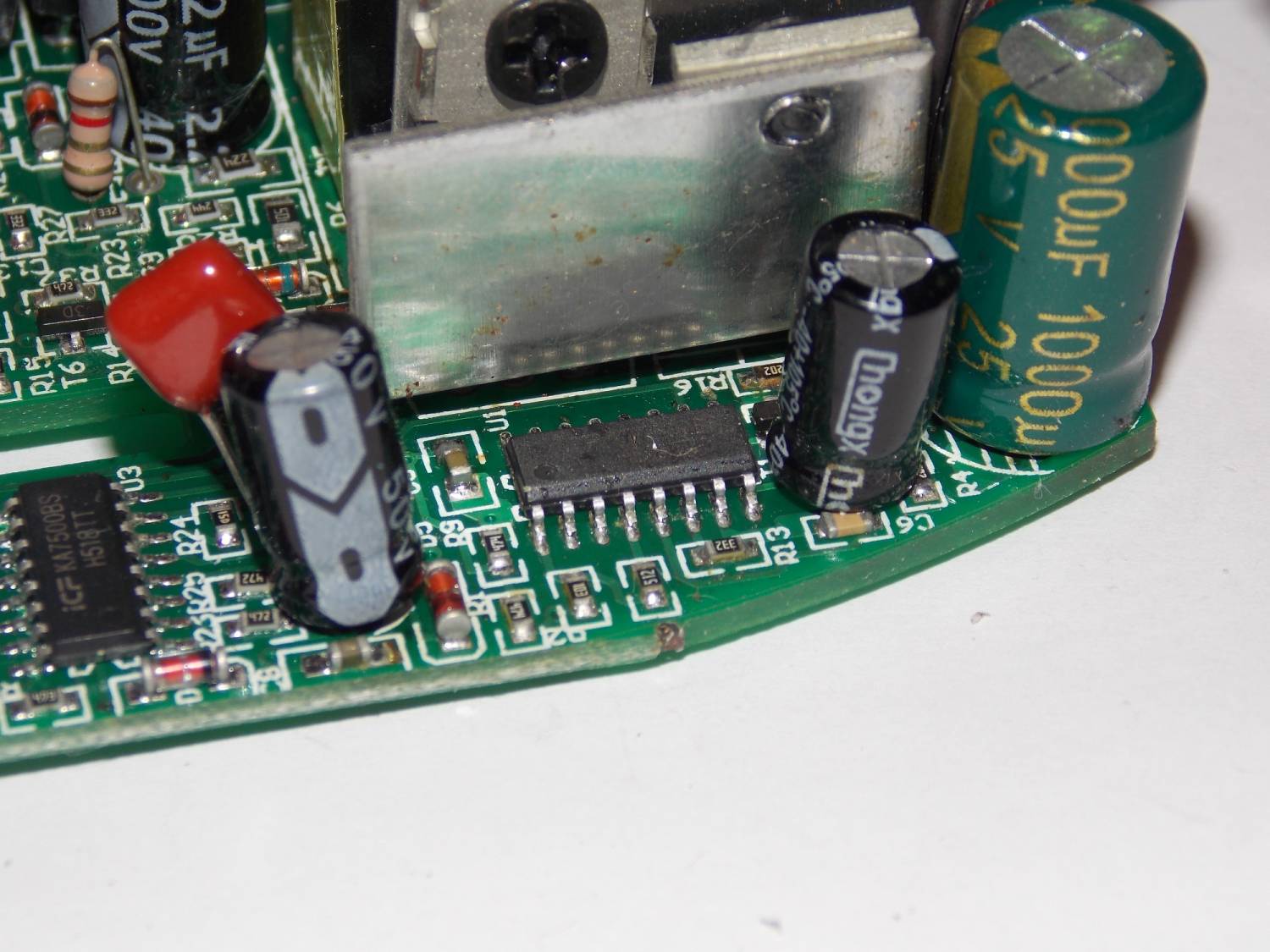

Первый генератор вырабатывает последовательность импульсов, частота около 50-60 кГц, импульсы поступают на полевые транзисторы, которые в свою очередь управляют силовым импульсным трансформатором, на выходе трансформатора получается напряжение более высокого номинала и высокой частоты. Это напряжение выпрямляется быстрыми диодами и накапливается в конденсаторе, амплитудное значение около 300 Вольт.


Второй генератор (точно такой как первый) но уже настроен на частоту около 100 Герц, управляет высоковольтными полевыми транзисторами (а их количество 4, подключены по схеме моста). Срабатывая на заданной частоте ключи обеспечивают преобразование постоянного тока в переменный, вот так все просто.

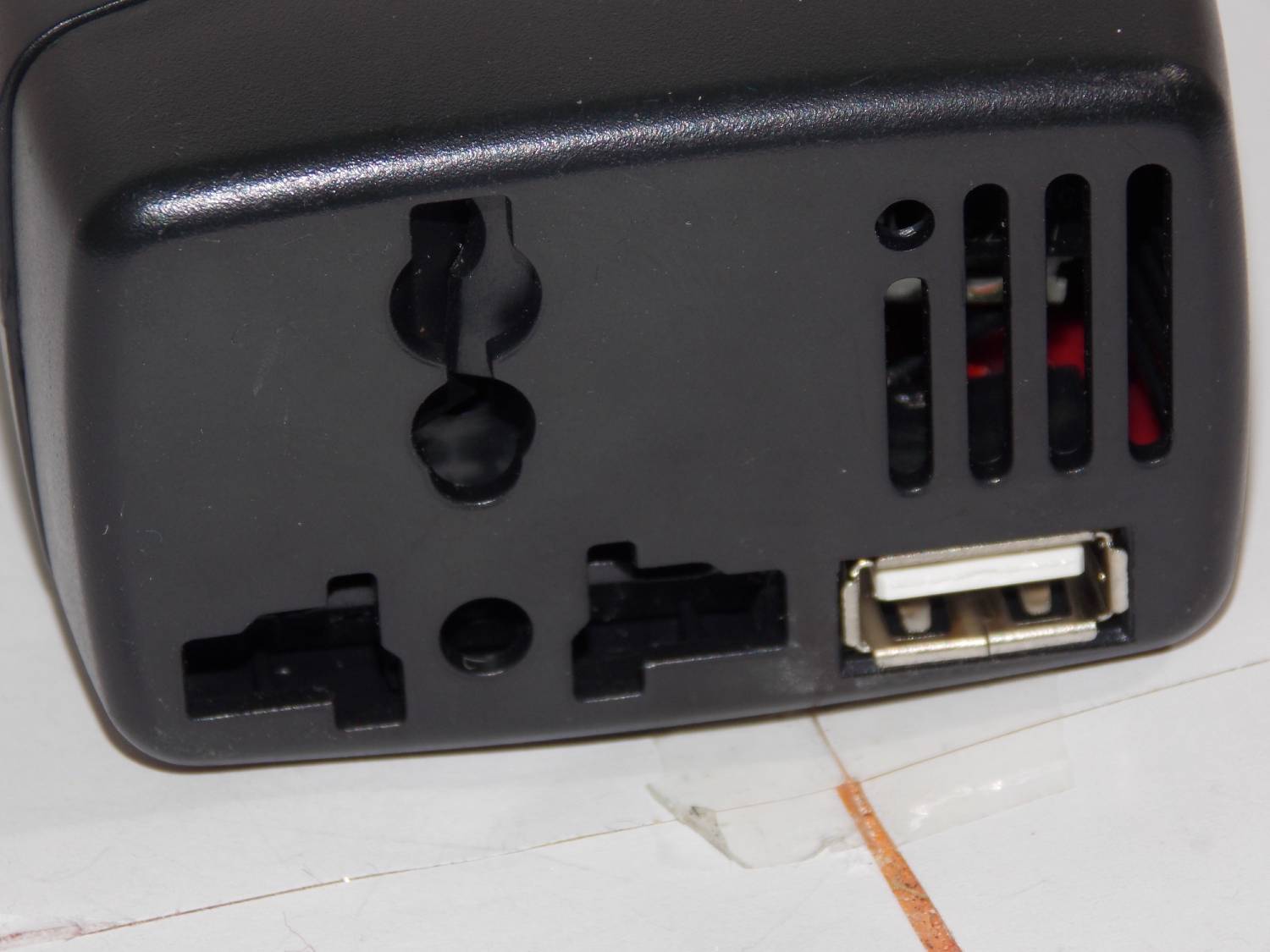

Инвертор имеет дополнительный выход 5 Вольт под USB, а тут все еще проще - для обеспечения 5 Вольт на общей плате есть небольшой линейный стабилизатор типа 7805, ток которого около 1 Ампер.
Забыл указать, что инвертор имеет защиту от короткий замыканий на выходе, т.е если случайно замкнете выход 220 Вольт или  же будет перегрузка, то инвертор просто уйдет в защиту.

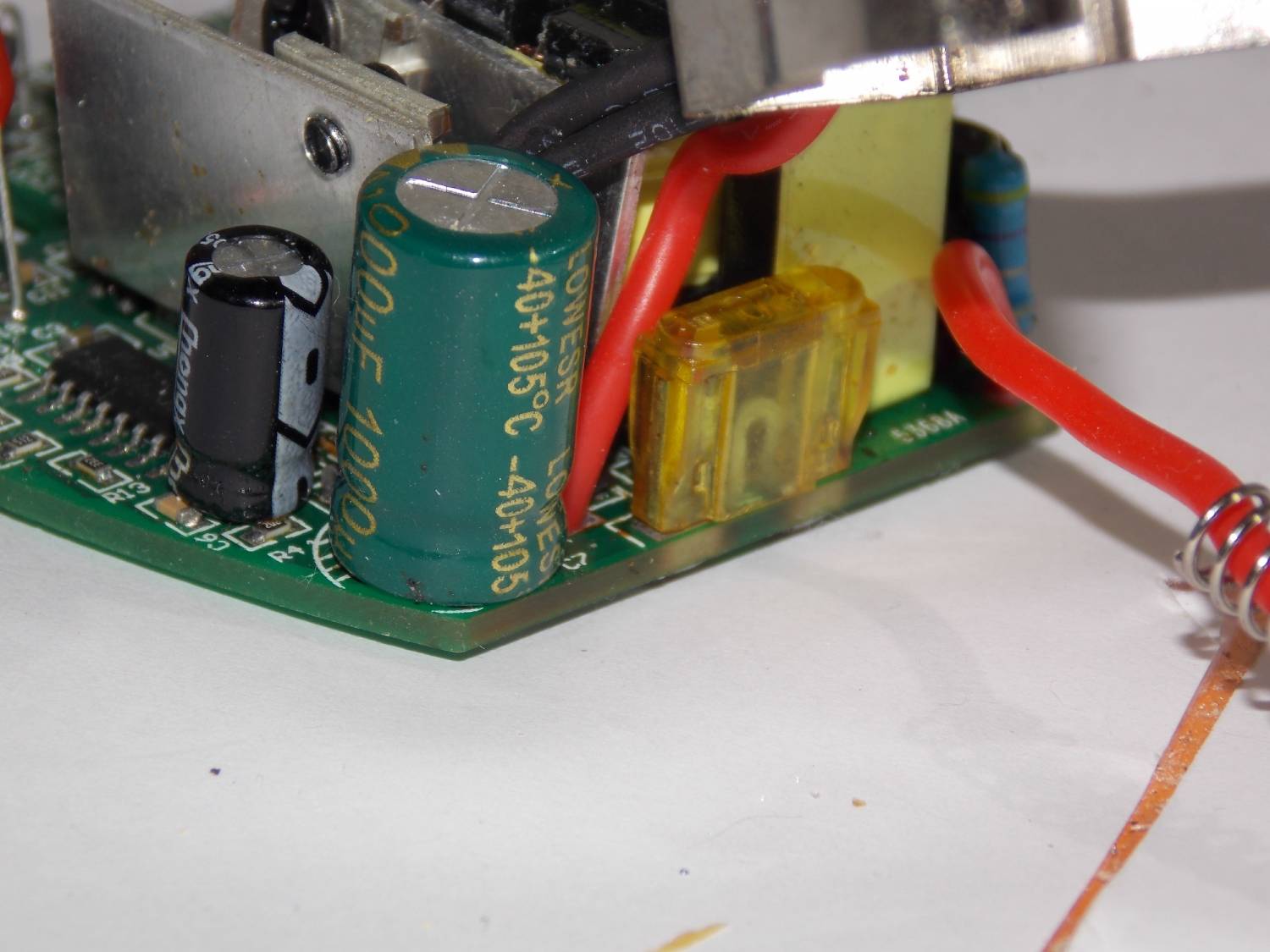

Внутри имеется входной предохранитель на 20 Ампер.
Думаю что товар будет незаменимым помощником для многих автолюбителей.
