Преобразователя 12-220 В

Товар  можно купить тут

Эта статья посвящена плате готового DC-AC повышающего преобразователя и является дополнением к видео

Начну с того, что преобразователи такого рода в Китае попадались часто, притом самой разной мощности.
Работают все схожие схемы по одинаковому принципу, отличаются лишь ценой и мощностью. В моем варианте производитель заявляет мощность в 500 Ват. Сам преобразователь построен по двухтактной схеме, топология пуш-пул.

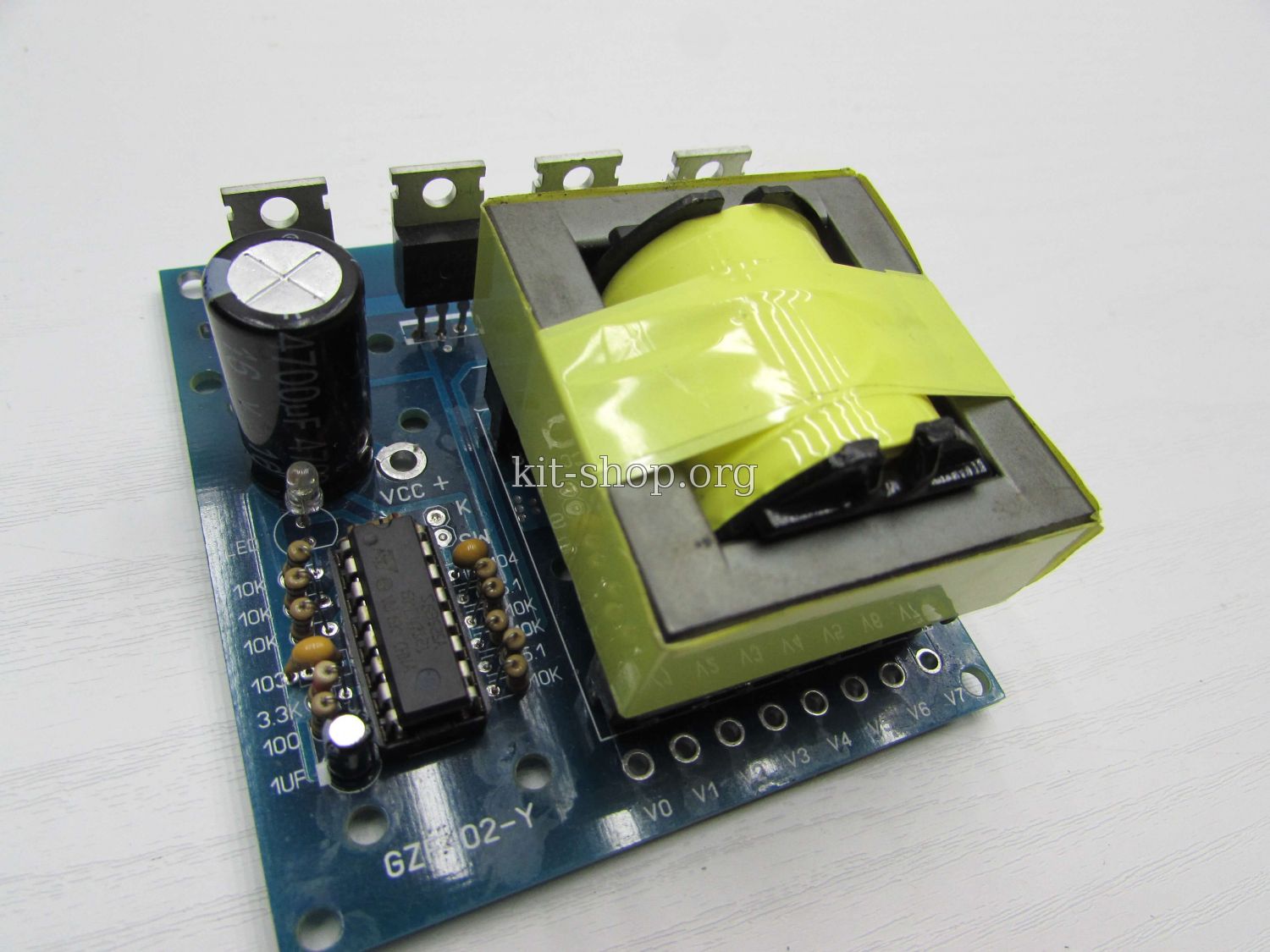

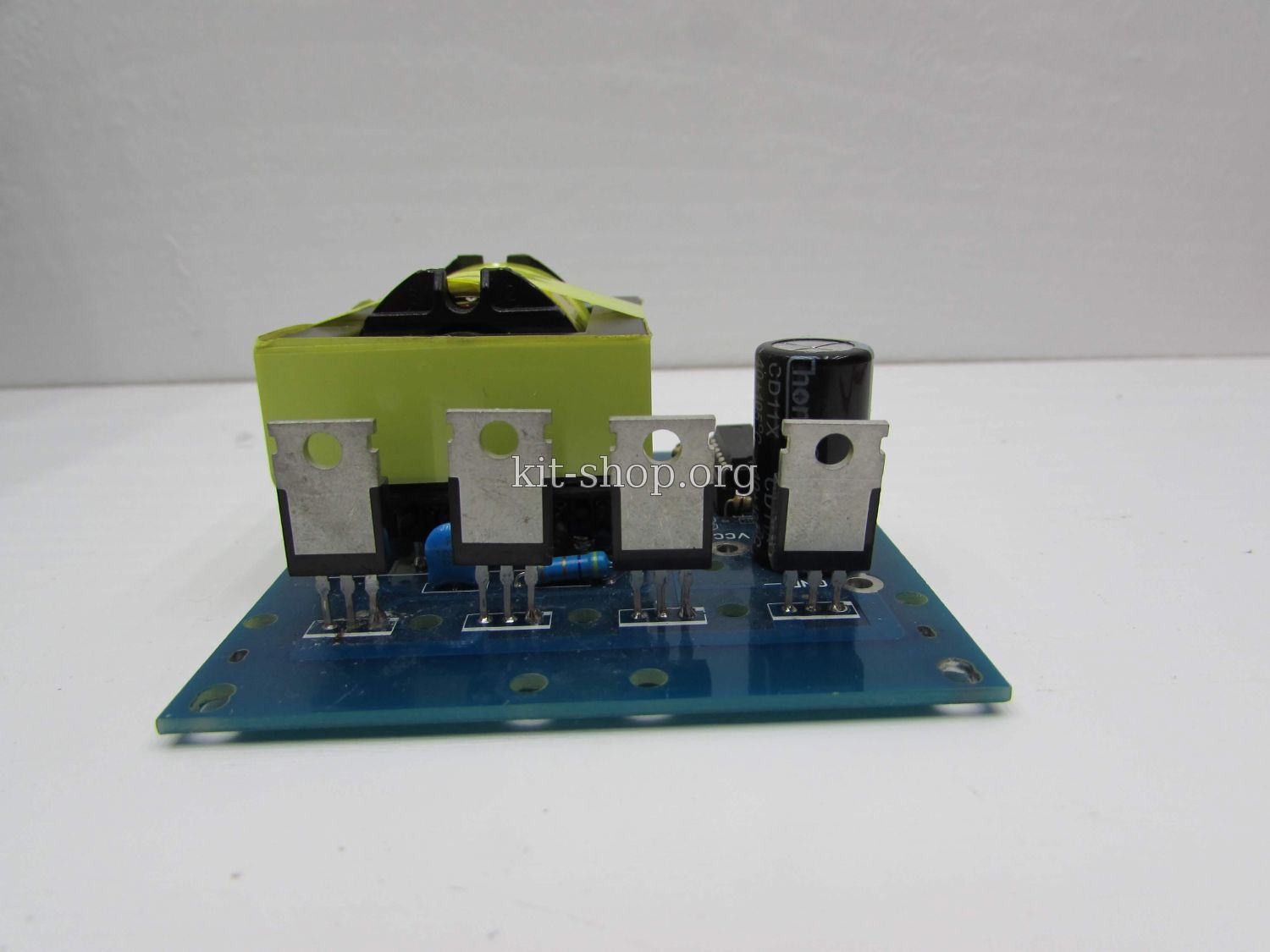

Сердцем инвертора является микросхема SG3525, в качестве силовых ключей задействованы мощные полевые транзисторы (N-канальные) типа IRF3205, всего 2 пары.




Инвертор снабжен системой ремот (REMOTE, REM.).





Эта система позволяет запустить инвертор слаботочным питанием, производитель предусмотрел места под тумблер для этих целей. Это довольно удобная функция, которая позволит в каждый раз не отключать основные силовые шины инвертора для выключения последнего.

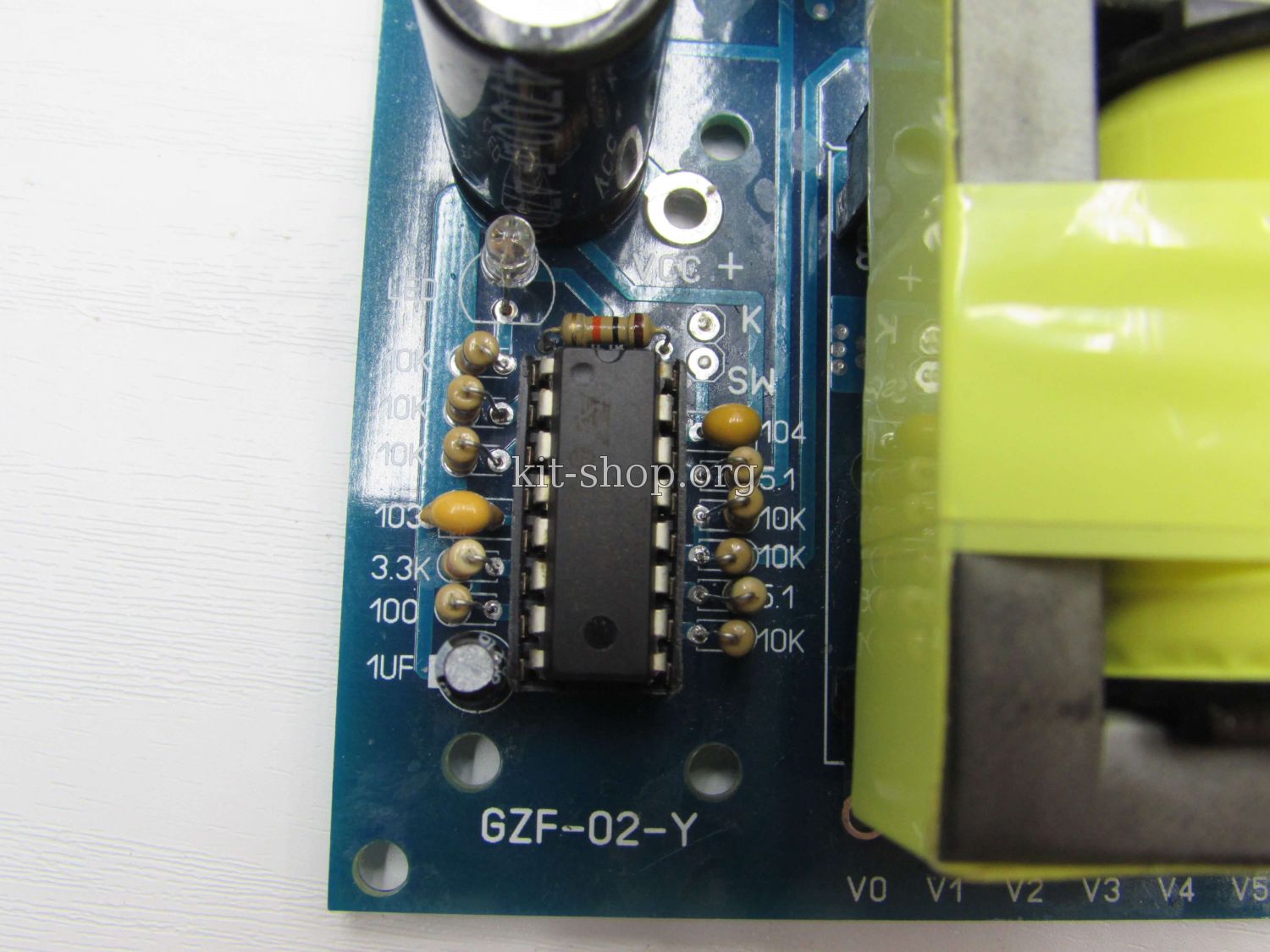

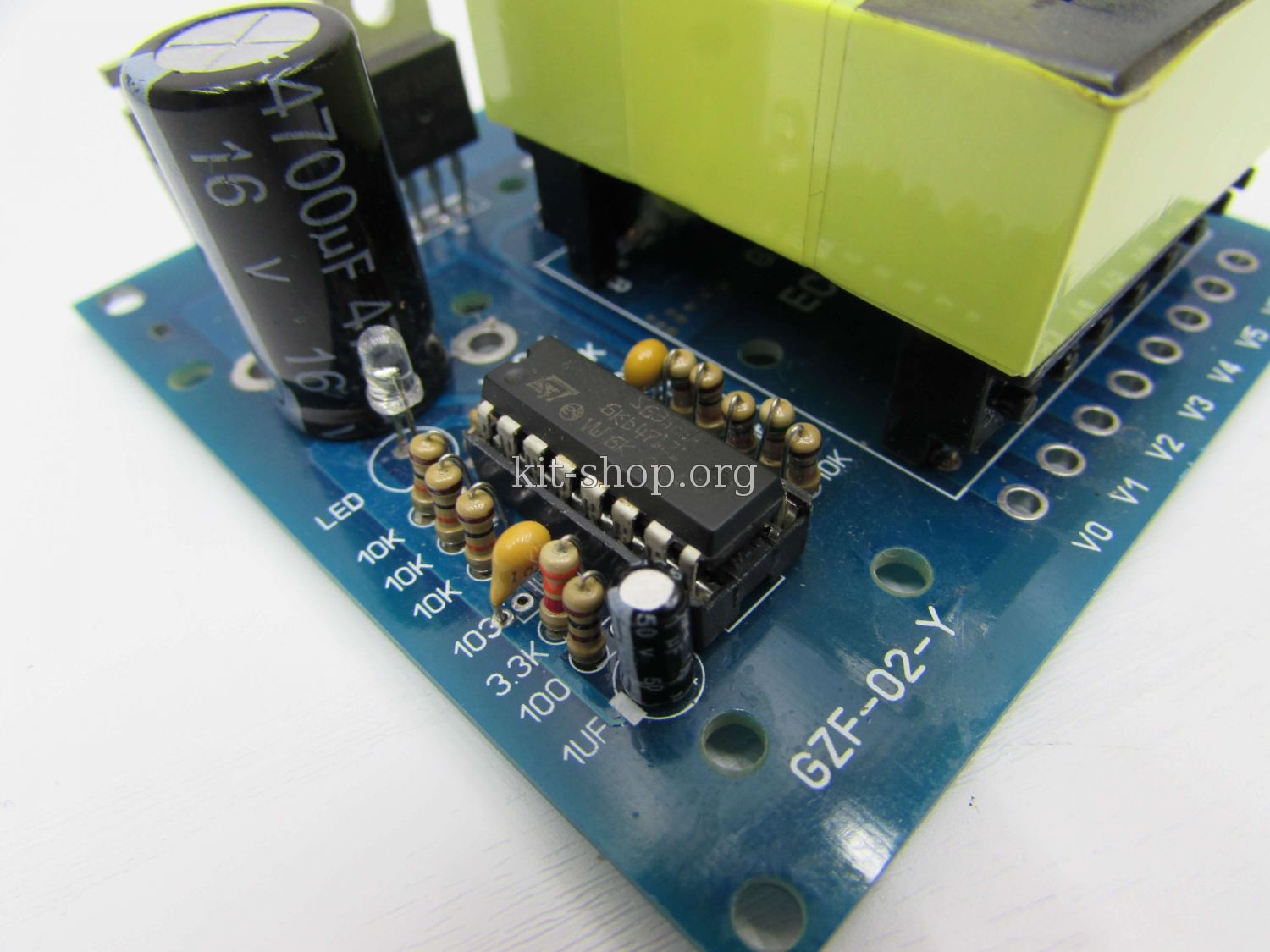

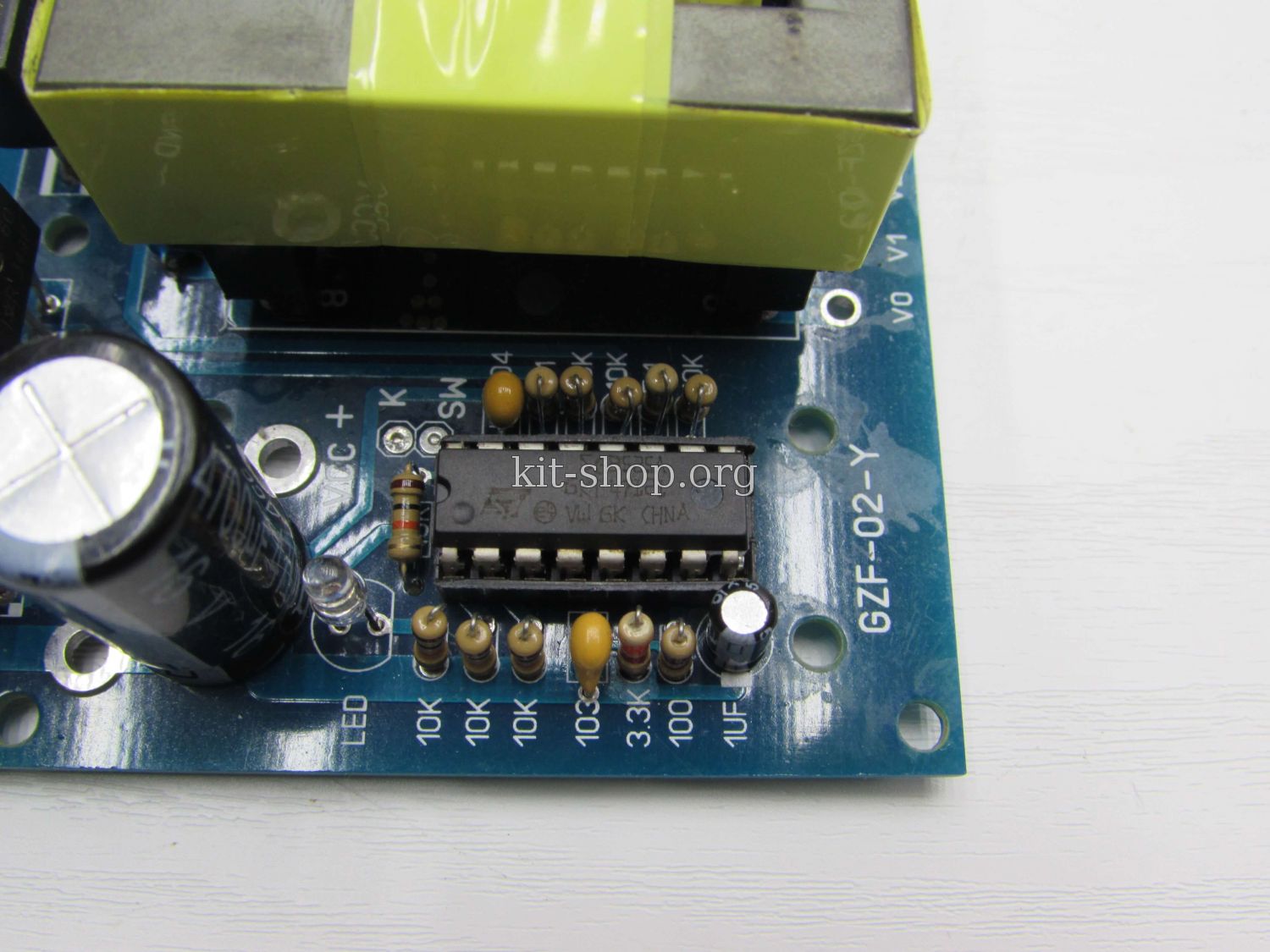

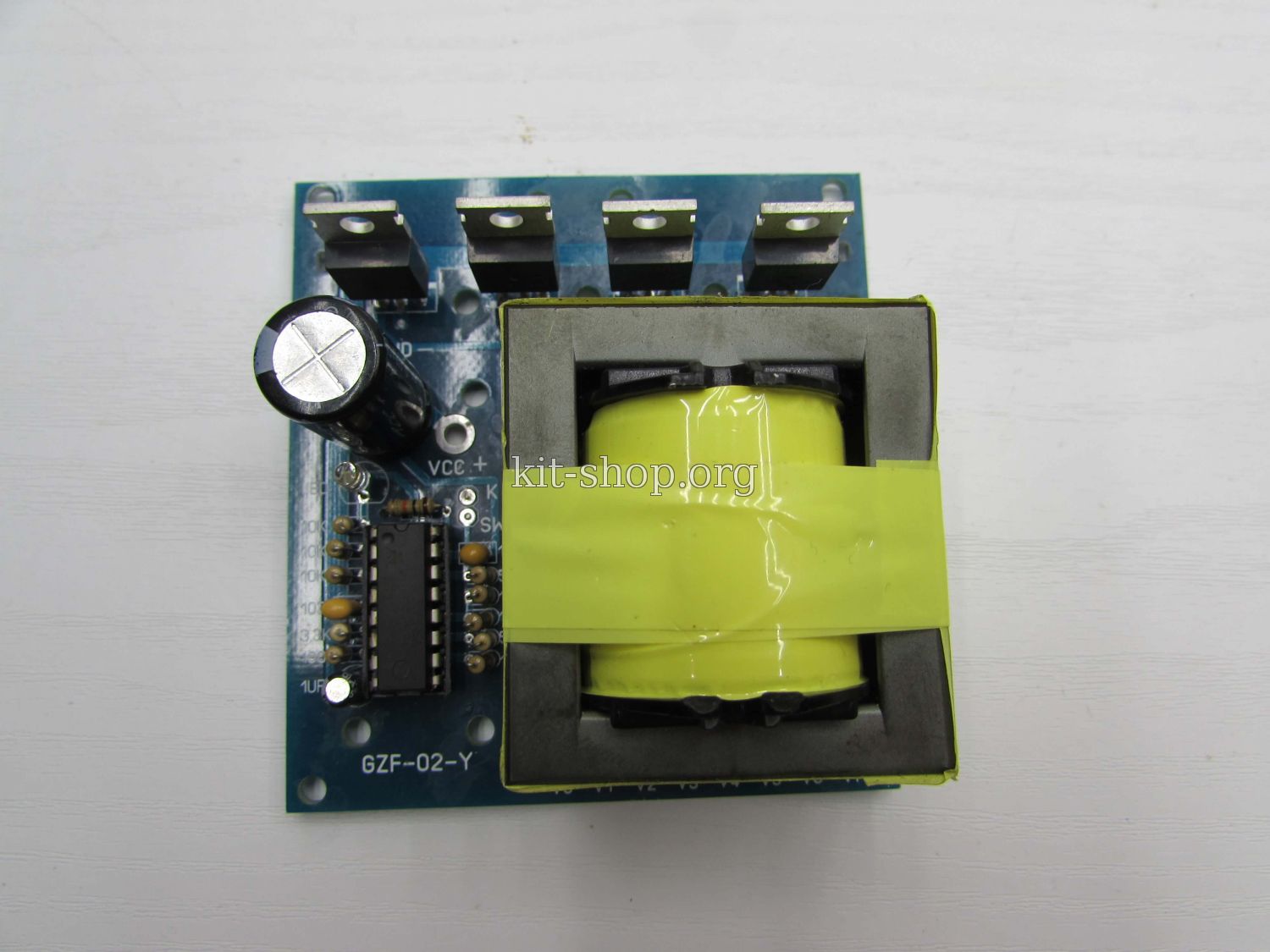

Микросхема ШИМ контроллера установлена на панельку беспаечного монтажа, на плате имеется светодиодный индикатор включения инвертора.


В комплекте не имеется радиатора для ключей (в более дорогих версиях он предусмотрен), поэтому клиент должен самостоятельно найти теплоотвод и прикрутить к нему силовые ключи. В случае использования цельного радиатора ключи изолируются.
Возможно также применение отдельных радиаторов для каждой пары ключей, в этом случае изолирующие прокладки не нужны.

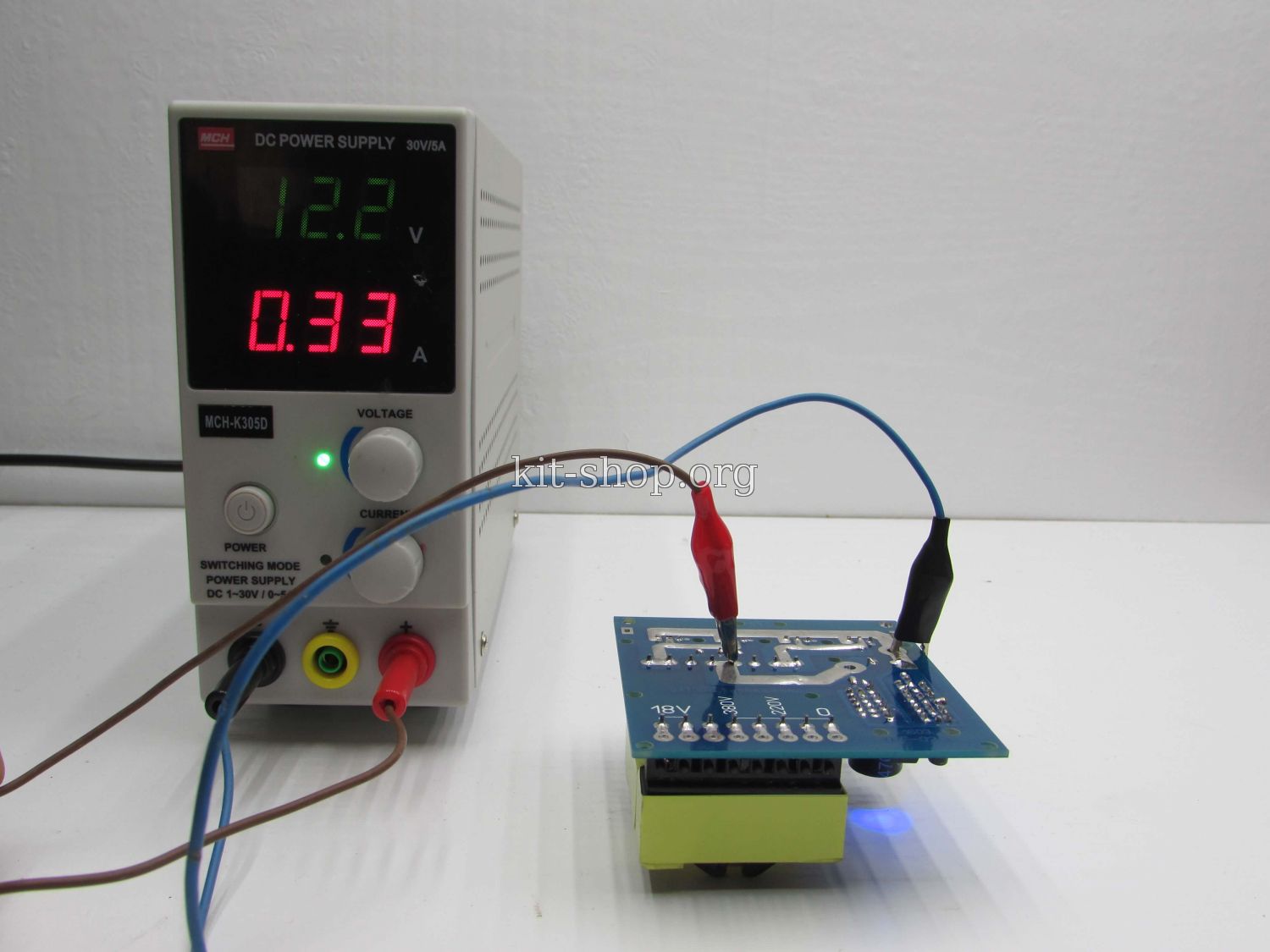

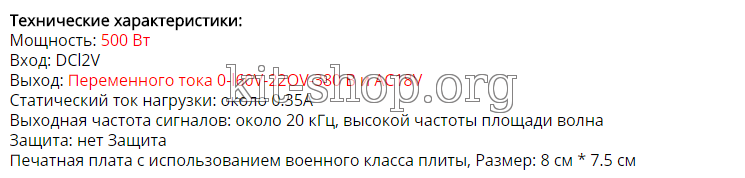

Входное напряжение 12 Вольт, это среднее значение, при таком напряжении ток холостого хода не более 350мА




Не смотря на применение продвинутого ШИМ контроллера в качестве задающего генератора, тут не имеется стабилизация напряжения, т.е выходные напряжение не контролируются и могут гулять в небольшом пределе ( в зависимости от выходной нагрузки и входного напряжения).

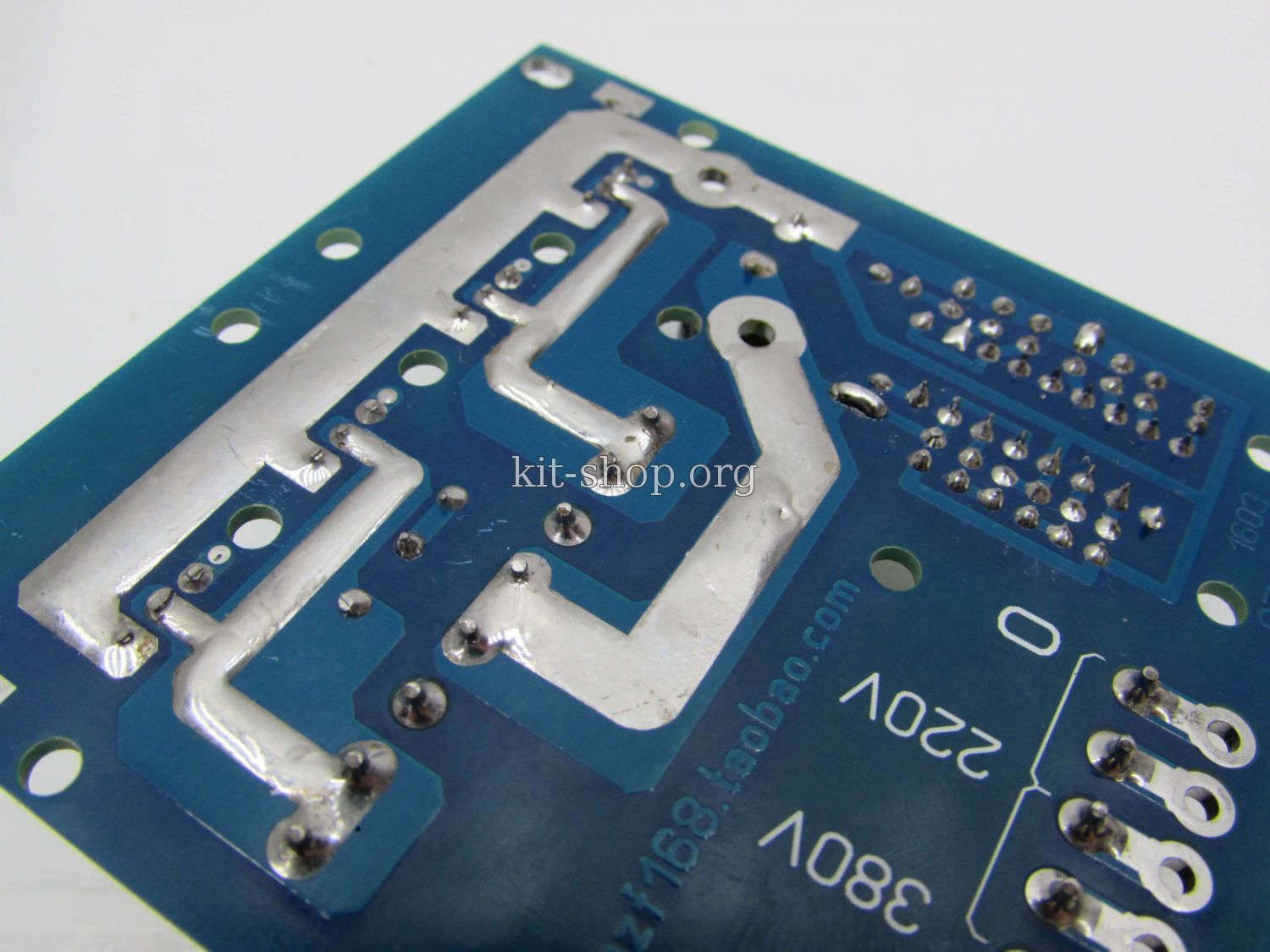

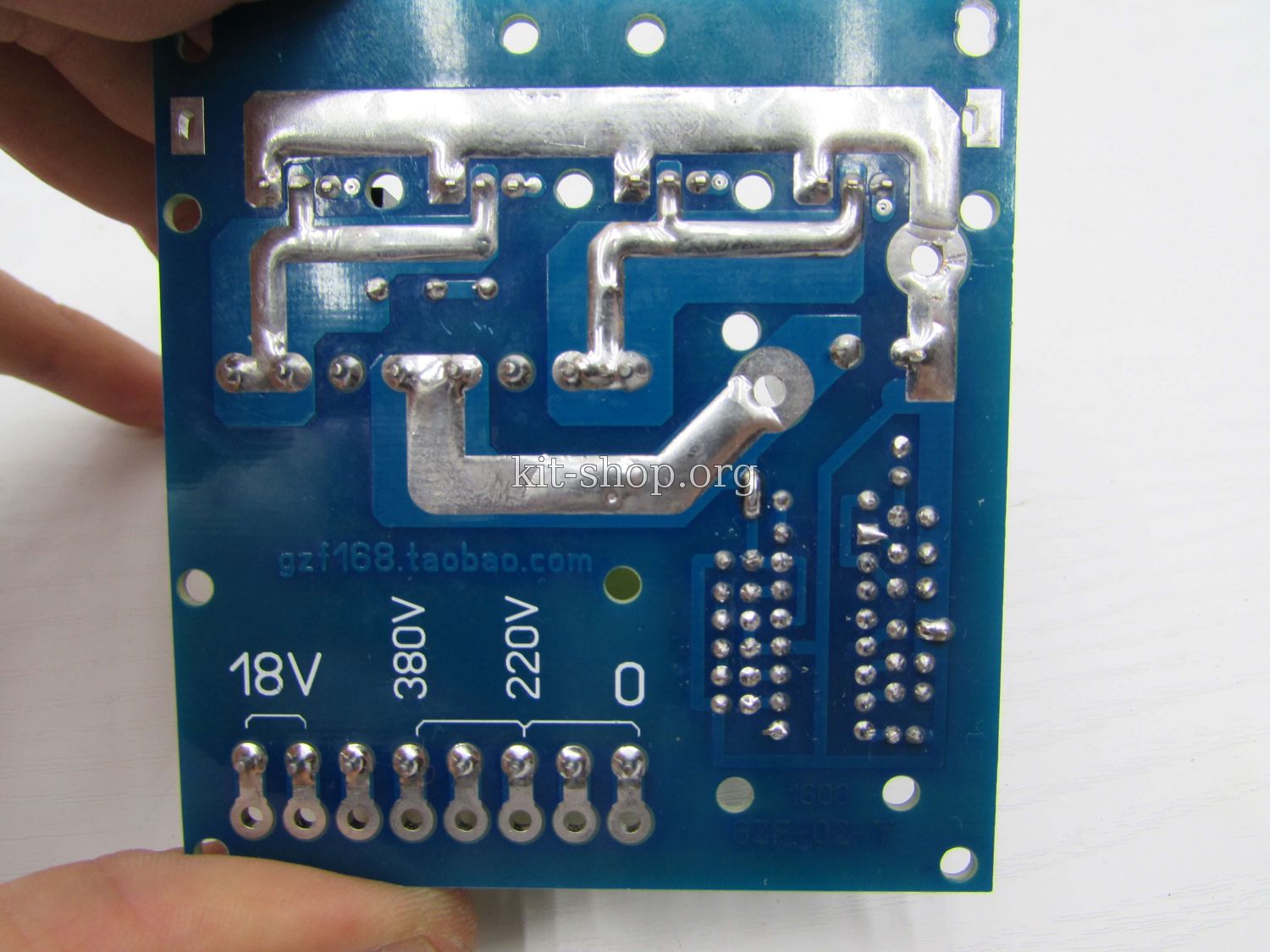

Плата компактная (80х75мм), двухсторонняя с металлизацией отверстий все реализовано очень аккуратно, можно сказать высший класс. Силовые дорожки покрыты дополнительным слоем припоя.

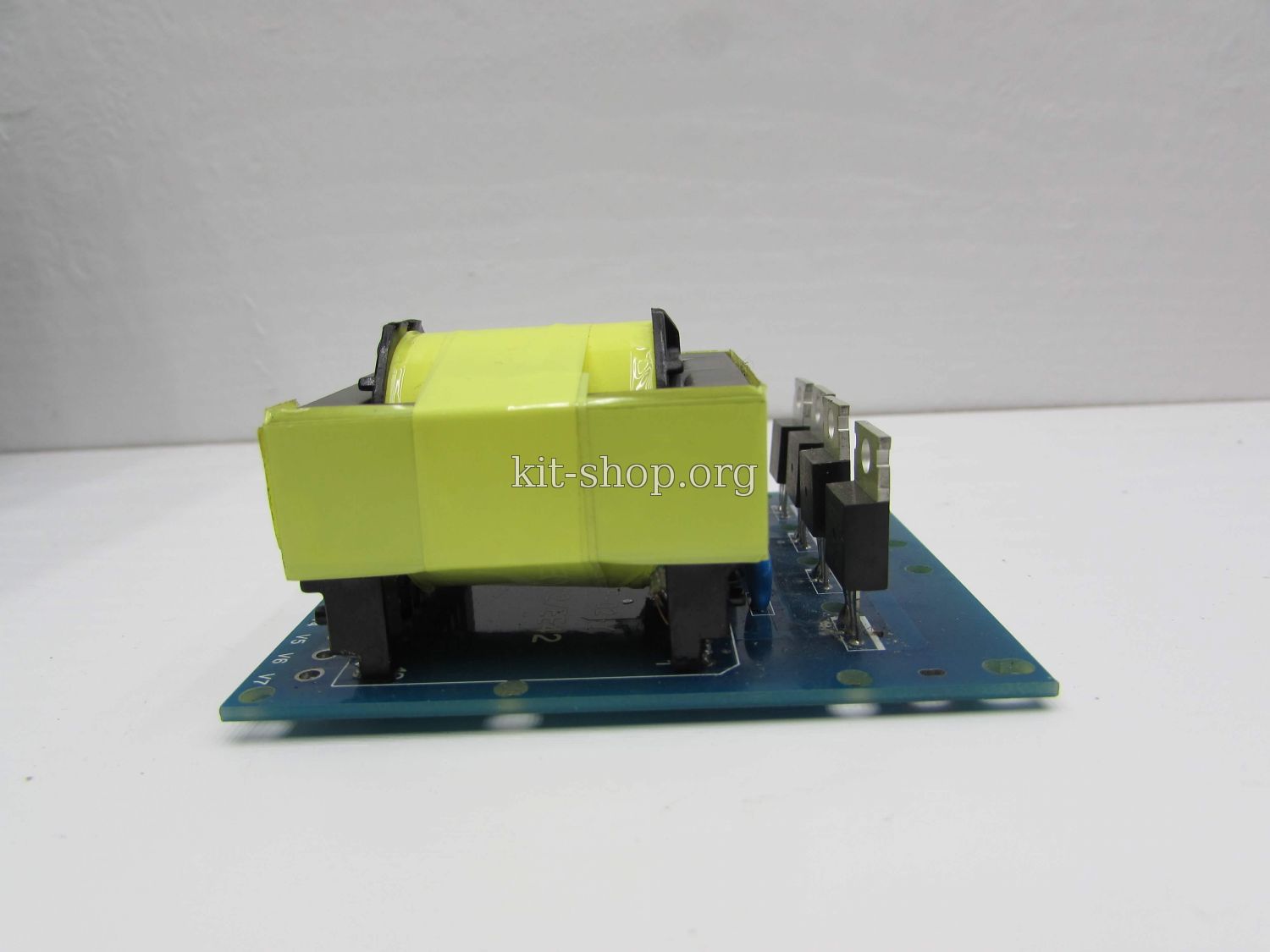

Сердечник импульсного трансформатора имеет габаритную мощность больше 500 ватт, т.е взят с большим запасом.

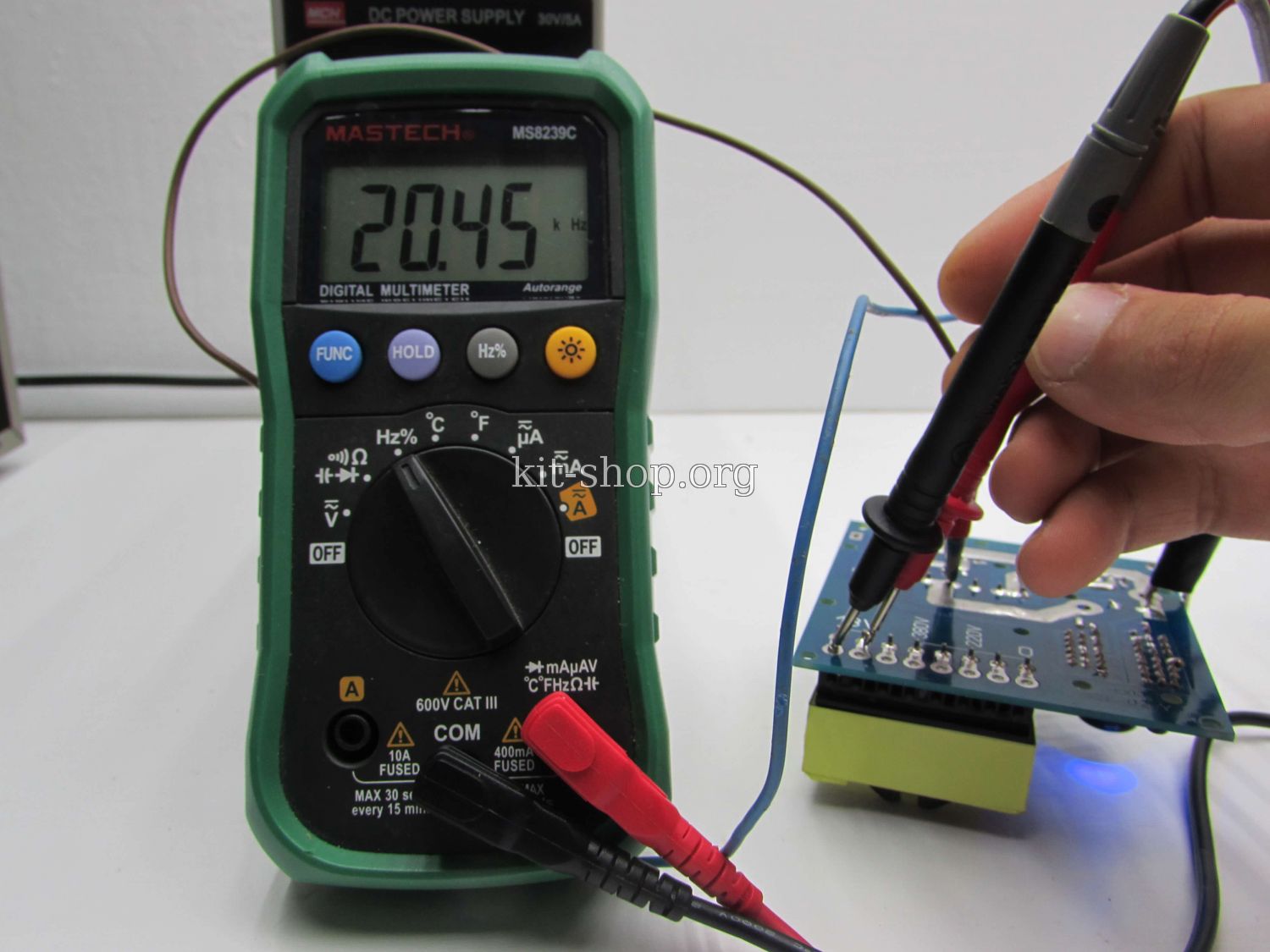

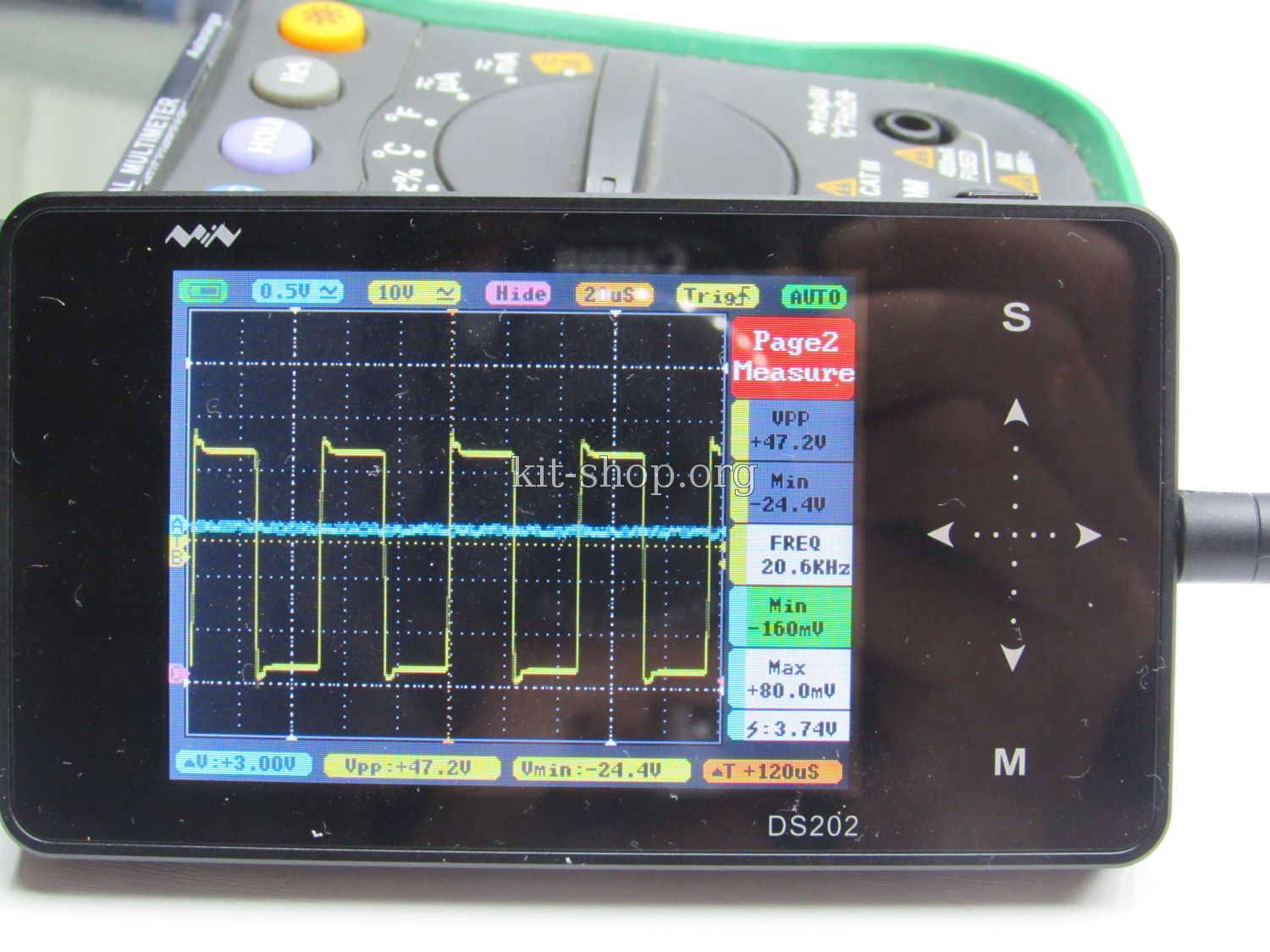

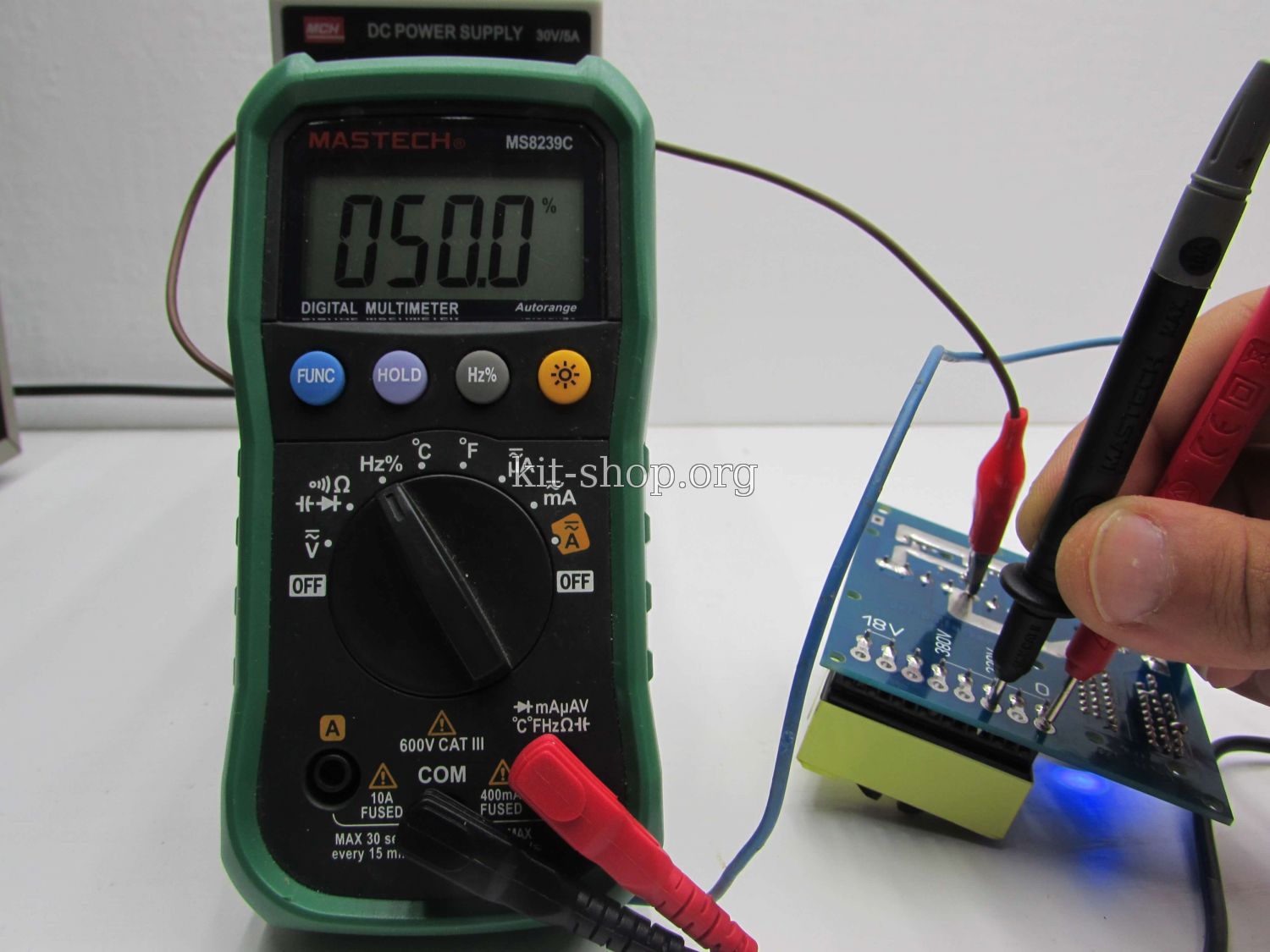

Рабочая частота генератора - 20кГц это самое плохое, поскольку сердечник  нагревается до температуры в 60 и более гр. даже без нагрузки, если оставлять инвертор включенным более 10 минут. Такое тепловыделение естественно не сильно влияет на работу, но лишний нагрев снижает КПД преобразователя в целом.

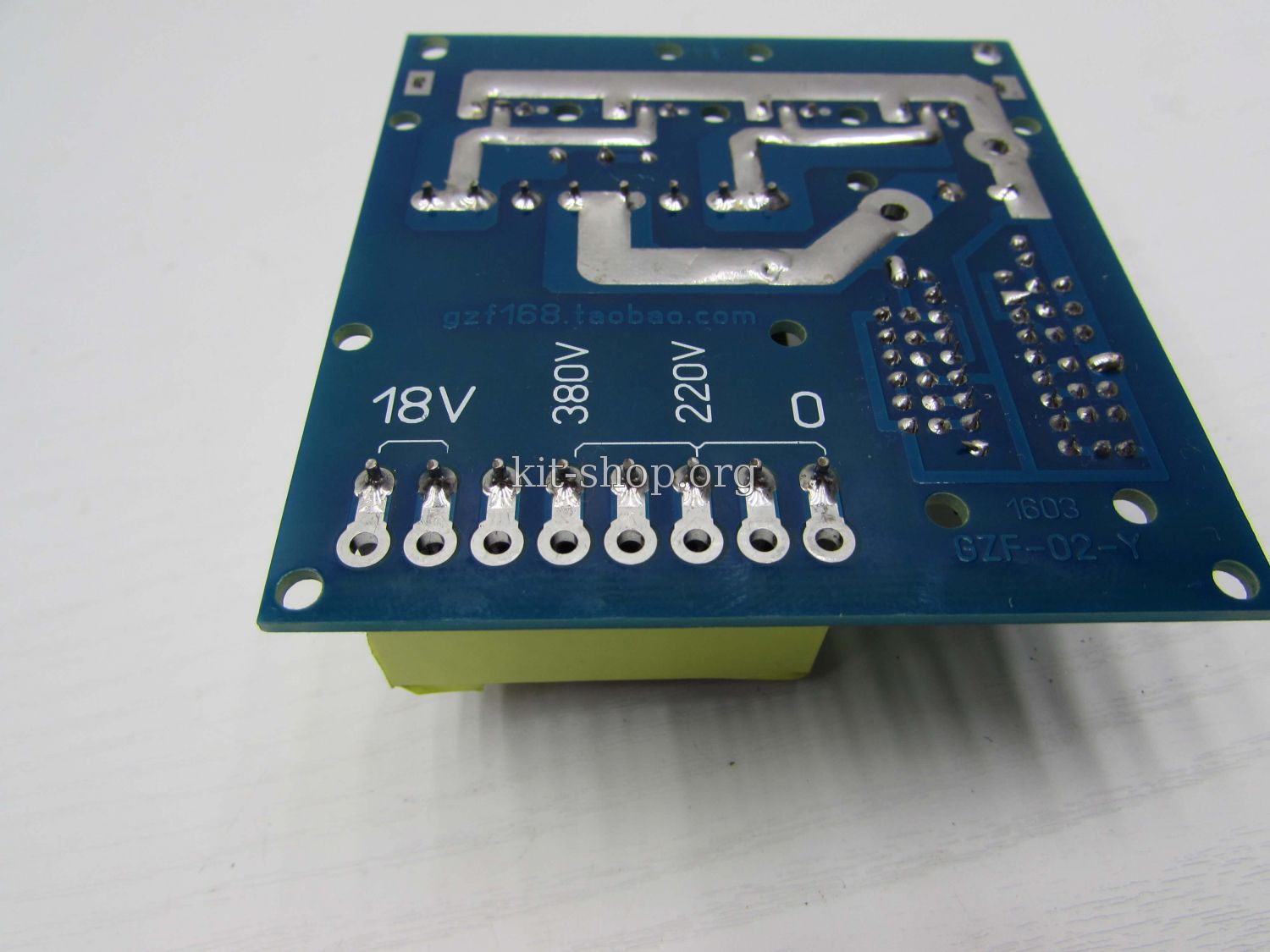

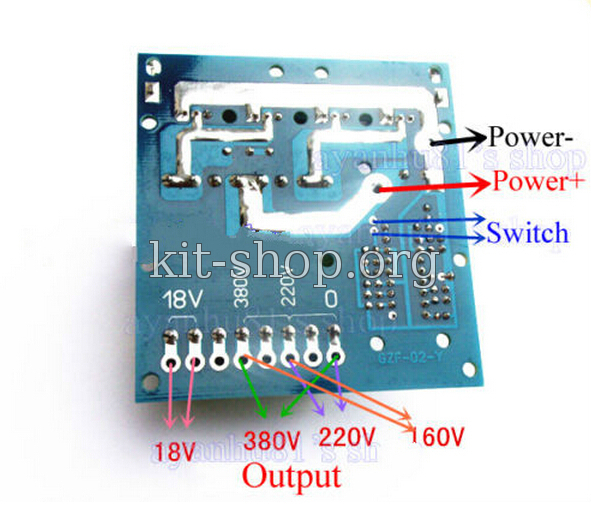

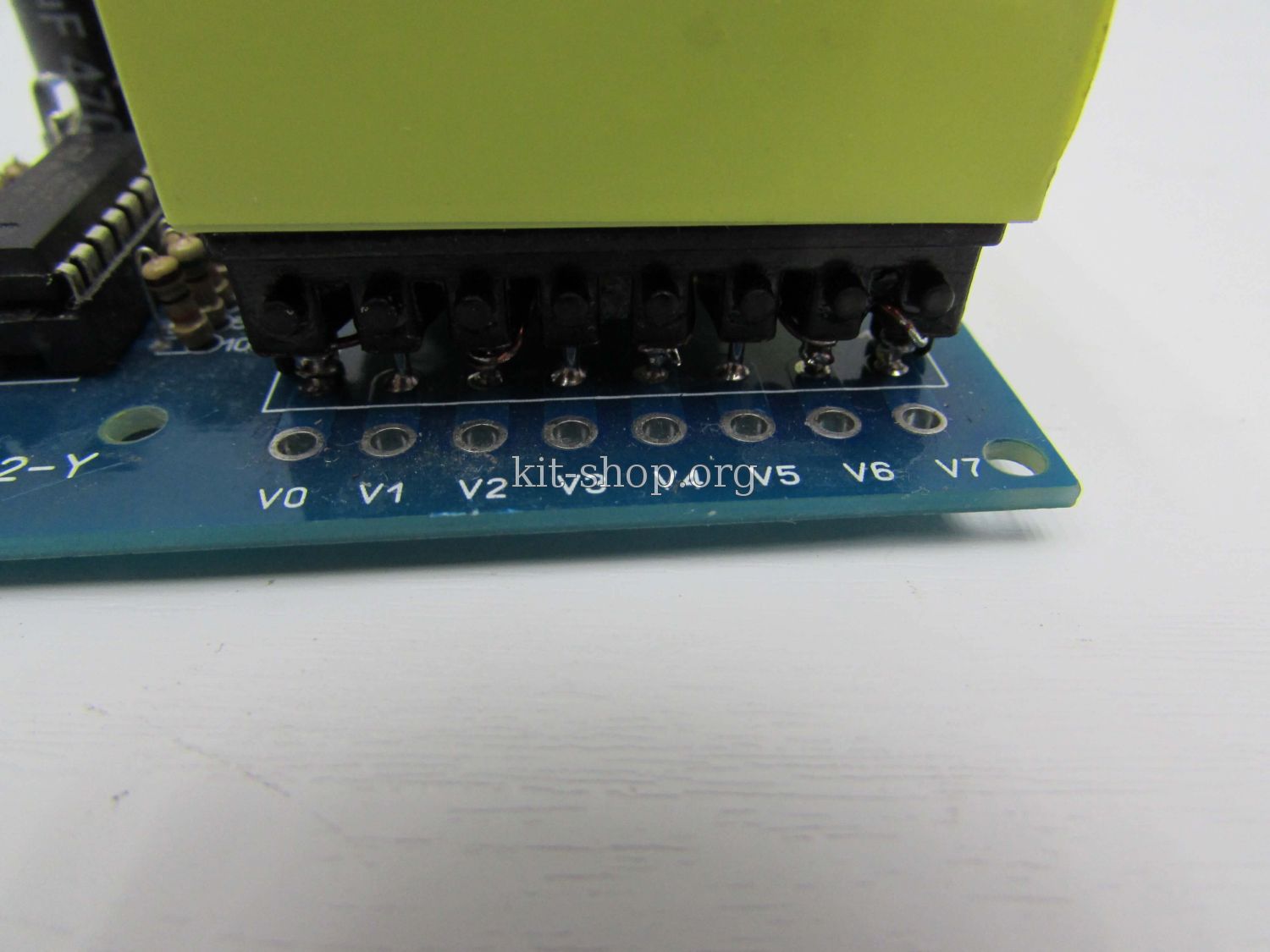

На вторичных обмотках имеем несколько напряжений, а точнее 18В, 220В, 380В, а если задействовать отводы 220 и 380 В, можно получить 160 Вольт выходного напряжения.
Естественно на выходе переменка высокой частоты. Еще хочу заметить, что обмотка 18 Вольт гальванически развязана от обмоток 220 и 380 Вольт.

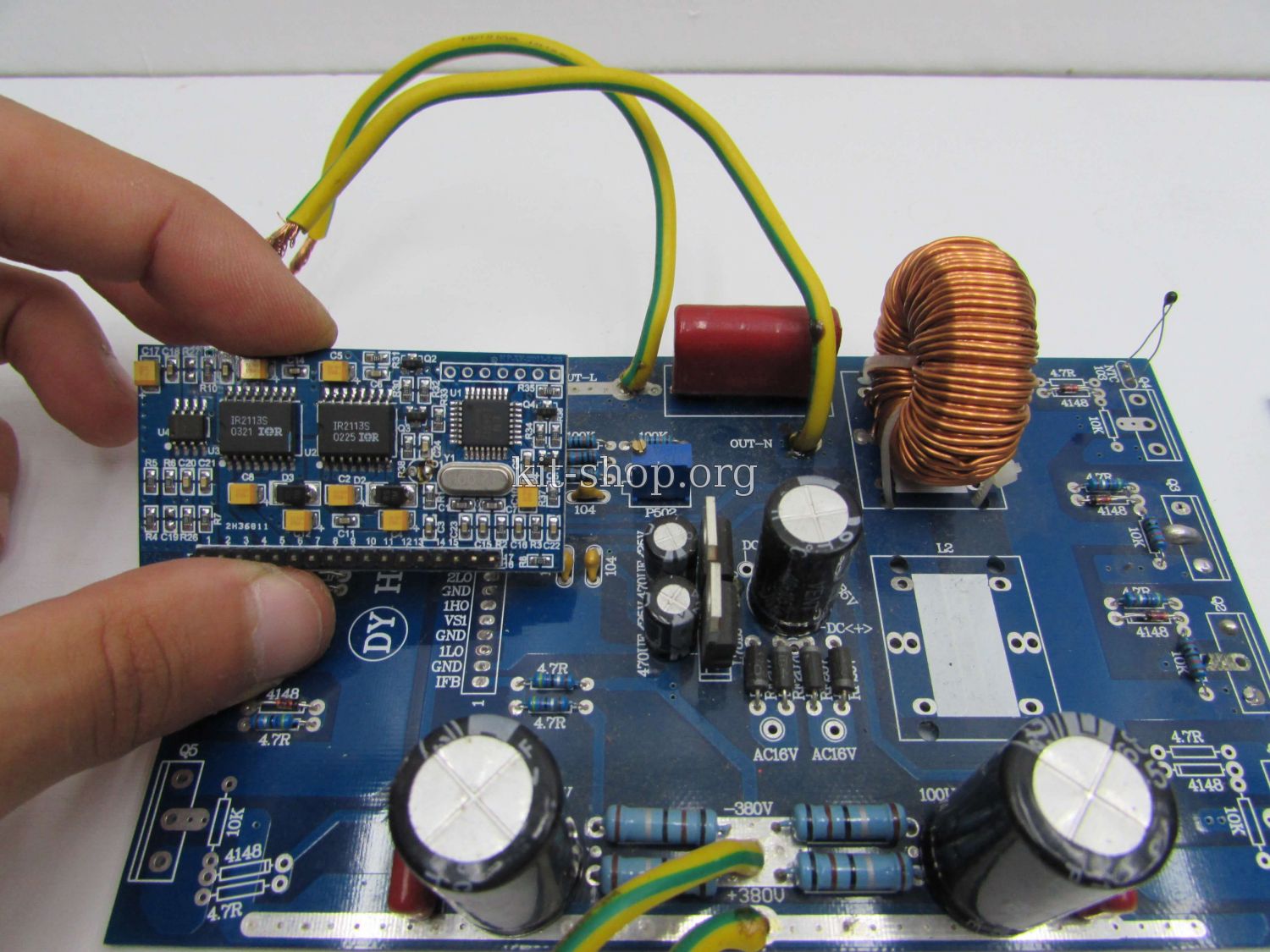

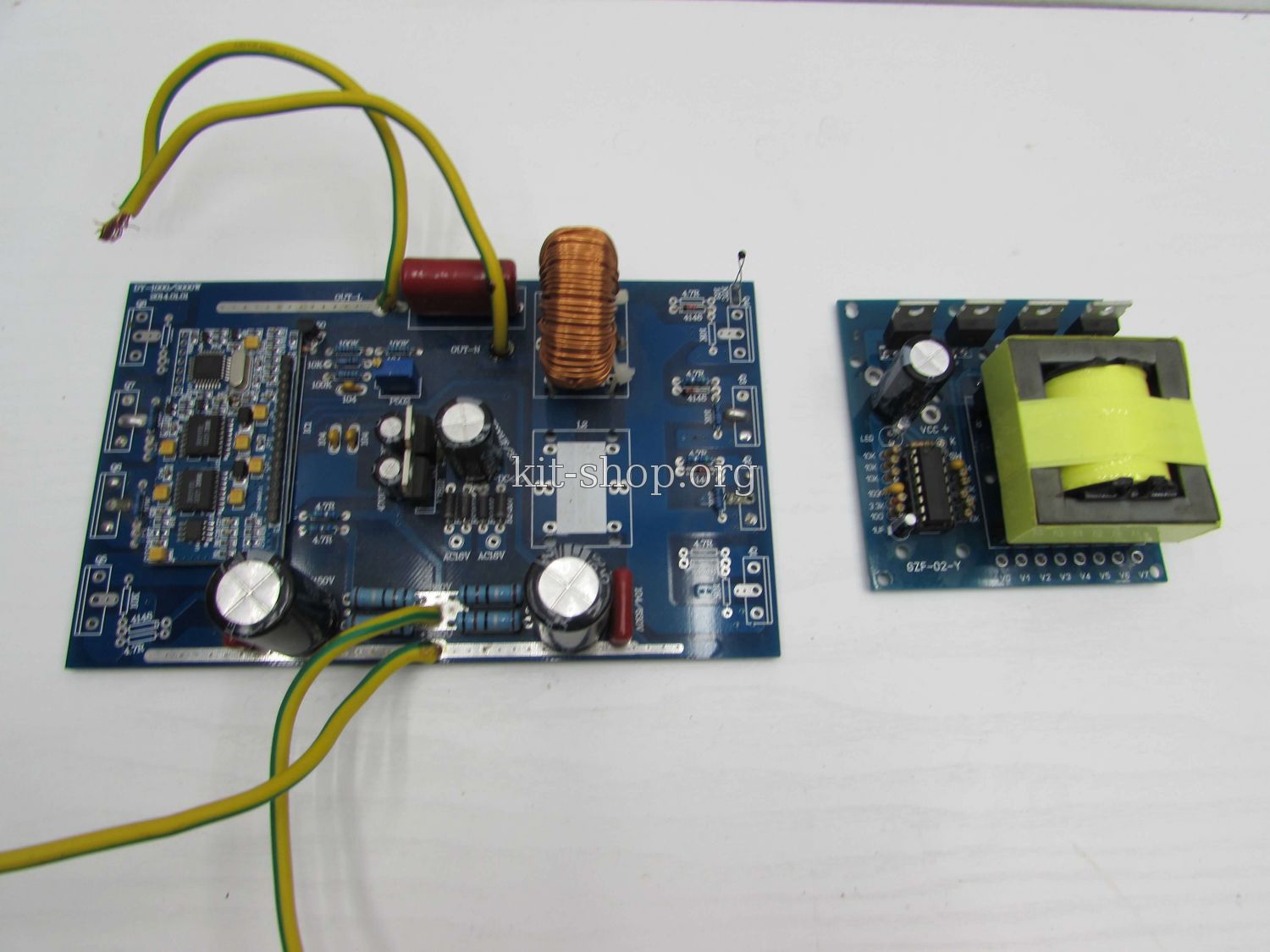

Такой инвертор отлично подходит для постройки преобразователей с чистым синусом, всего лишь нужно выпрямить выходные 380 В и впустить их на плату формирования синуса (их также  продают в Китае), либо перемотать вторичную обмотку под свои нужны и использовать инвертор скажем для питания мощных двухполярных УМЗЧ в автомобиле, в общем областей применения очень много.



Инвертор не имеет никаких защит, даже предохранителя, поэтому при КЗ на выходе сгорят полевые ключи
Все замеры, тесты показаны в ролике, поэтому очень советую изучить.
